Cómo apilar switches de Dell PowerConnect 62XX

Tabla de contenido

Introducción

El apilamiento se utiliza para reducir los puntos de administración para los switches. Cuando se apilan varios switches, estos actúan como una sola unidad y se pueden administrar mediante una sola dirección IP y una sola sesión de consola. En este documento se describirá el conjunto de funciones de apilamiento presente en PowerConnect serie 62XX. La serie incluye PowerConnect 6224, PowerConnect 6224P, PowerConnect 6224F, PowerConnect 6248 y PowerConnect 6248P.


Sección 2: Apilamiento de capacidades de switches Dell PowerConnect 62XX

Dell PowerConnect 62XX admite hasta 12 unidades por pila. El apilamiento solo puede realizarse mediante módulos de expansión. El apilamiento de puerto del panel frontal no se admite. Los módulos de expansión pueden instalarse en los compartimientos 1 y 2 ubicados en la parte posterior del switch.

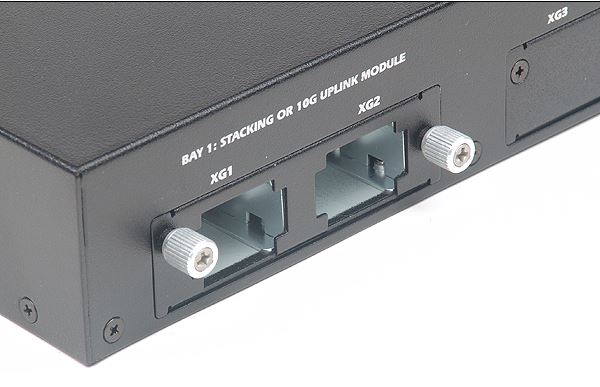

Figura 1. Módulo de apilamiento instalado en la bahía 1


Se debe utilizar el cable de apilamiento de 1 o 3 metros de Dell para conectar los módulos de apilamiento en los diferentes switches.

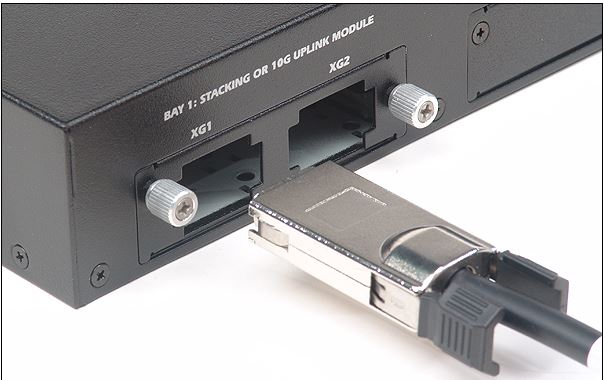

Figura 2: Cable de apilamiento de Dell


Cómo configurar el apilamiento de switches 62XX

Después de conectar los módulos de apilamiento y los cables de apilamiento a los switches, el PowerConnect 62XX se debe configurar para utilizar los puertos de apilamiento en modo de pila. De manera predeterminada, los puertos de apilamiento funcionan en modo Ethernet y no forman una pila hasta que se configuran para actuar en modo de pila. Se recomienda conectar los cables de apilamiento en un cableado cruzado también conocido como forma de anillo.


Figura 3: Configuración del modo de apilamiento

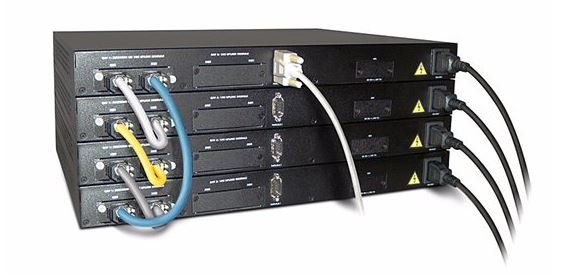

Figura 4: Conexión Cross-Cable

El modo de pila en los puertos debe configurarse en todos los switches involucrados. El modo de operación de un puerto puede determinarse mediante el comando "show stack-port" (mostrar puerto de pila).

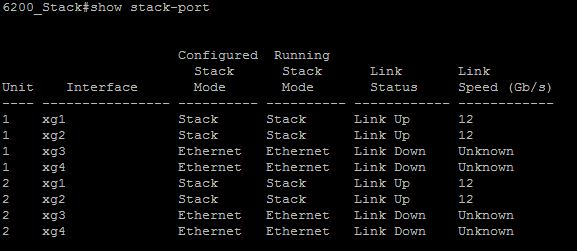

Figura 5 Salida de Mostrar puerto de pila

El firmware de los switches que se apilan debe ser la misma versión. Los switches con versiones de firmware diferentes no formarán una pila. El firmware de los switches se puede verificar con el comando "show switch" (mostrar switch).

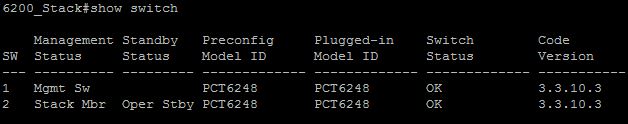

Figura 6: Salida del conmutador show

El switch con el resultado "Oper Stby" en el estado de espera del resultado de show switch (mostrar switch) es el switch de espera de la pila. Esto también se puede verificar mediante el comando "show stack-standby" (mostrar espera de la pila).

La consolidación de los pasos para configurar correctamente una pila PC62XX es


1. Conectar los módulos de expansión a los switches
2. Conectar los cables de apilamiento
3. Configurar los puertos para que funcionen en modo de pila
4. Reiniciar el switch primario
5. Reiniciar el switch de espera
6. Reiniciar los conmutadores secundarios

Puntos para recordar

• La versión de software debe ser la misma en ambos switches
• Si una actualización de software se realiza después de la formación de pila, el switch principal distribuirá automáticamente el nuevo código a los switches secundarios.
• La serie PC62XX no puede apilarse con otros modelos de switch
• El switch que tenga el mayor tiempo de actividad o menor dirección MAC se elige como el principal
• Las luces del panel frontal indican el estado principal del switch. Si el LED principal está encendido, indica que el switch está actuando como el principal de la pila. La luz LED de la unidad indica el número de unidad del switch.

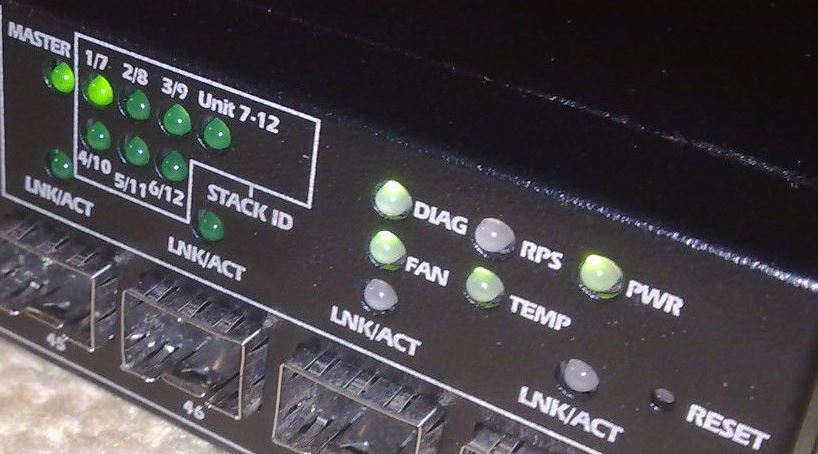

Figura 7:  Figura 7: Indicador LED principal y de unidad en el panel frontal del switch
