Ubicación y uso de los LED de estado de la computadora Latitude Rugged Extreme

Resumen: ¿Tiene problemas con la batería o su laptop está completando la POST? En el siguiente artículo, se muestra dónde se encuentran los LED y qué significan para la gama de laptops Latitude Rugged. ...

Este artículo se aplica a Este artículo no se aplica a Este artículo no está vinculado a ningún producto específico. No se identifican todas las versiones del producto en este artículo.
Consulte estos recursos

Síntomas

Índice:

  1. Latitude 12 Rugged Extreme 7214
  2. Latitude 14 Rugged 5414
  3. Latitude 14 Rugged 7414
  4. Uso del LED de la batería
  5. Uso del LED de diagnóstico



Latitude 12 Rugged Extreme 7214

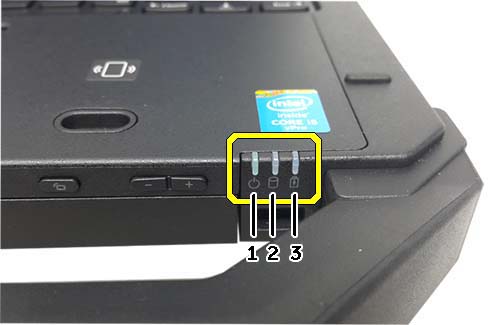

7214 LED del sistema

(Fig. 1 LED de estado de Latitude Rugged Extreme 7214)



1 LED de estado de alimentación 2 LED de estado de actividad del disco duro
3 LED de estado de la batería



Estado de la alimentación Comportamiento del LED
Activado Verde permanente
Modo de espera Verde intermitente
Apagado, hibernación Off


Volver al principio



Latitude 14 Rugged 5414

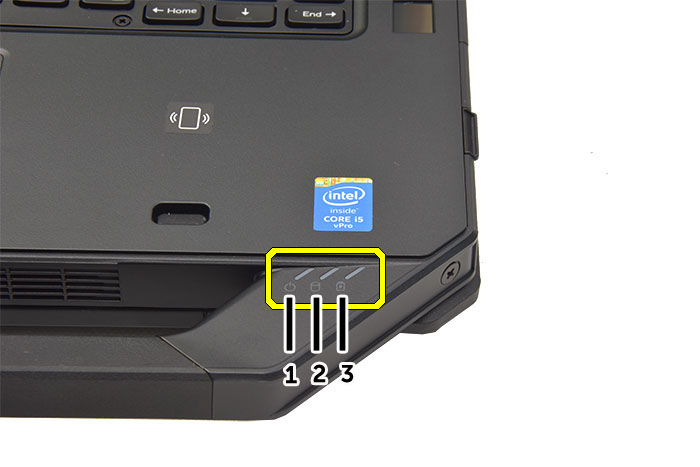

5414 LED del sistema

(Fig. 2 LED de estado de Latitude Rugged 5414)



1 LED de estado de alimentación 2 LED de estado de actividad del disco duro
3 LED de estado de la batería



Estado de la alimentación Comportamiento del LED
Activado Verde permanente
Modo de espera Verde intermitente
Apagado, hibernación Off


Volver al principio



Causa



Latitude 14 Rugged 7414

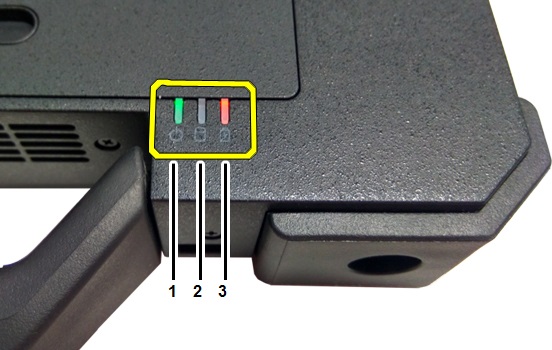

7414 LED del sistema

(Figura 3: LED de estado de la Latitude Rugged 7414)



1 LED de estado de alimentación 2 LED de estado de actividad del disco duro
3 LED de estado de la batería



Estado de la alimentación Comportamiento del LED
Activado Verde permanente
Modo de espera Verde intermitente
Apagado, hibernación Off


Volver al principio



Uso del LED de la batería



Comportamiento del LED Descripción
Luz ámbar y verde que parpadean alternativamente Adaptadores de CA no compatibles que no son de Dell
Alterna parpadeo entre ámbar y verde fijo Falla temporal de la batería con el adaptador de CA conectado
Solo LED ámbar que parpadea constantemente Error irrecuperable de la batería con el adaptador de CA conectado
LED apagado Batería en modo de carga completa con el adaptador de CA conectado
LED verde fijo fijo Batería en modo de carga con el adaptador de CA conectado


Volver al principio



Resolución



Uso del LED de diagnóstico



Nota:

Recuerde que los LED de diagnóstico solo sirven como indicadores del progreso durante el proceso de autoprueba de encendido (POST). (Para todas las tablas). Estos LED no indican el problema que hizo que se detuviera la rutina de autoprueba de encendido (POST).

Si ve un código reconocible de parpadeos ámbar y verde (que se repite), siga las instrucciones. Si tiene que ponerse en contacto con el soporte local, asegúrese de tener a mano la información del código. El técnico necesita esta información para obtener más ayuda.

Si ve un código irreconocible, uno que no aparece a continuación, póngase en contacto con su soporte local de inmediato.



Código LED Descripción de la falla Siguientes pasos
2,1  Se produjo una posible falla en el procesador. Comuníquese con el soporte de Dell
2,2  Se produjo una posible falla en la ROM del BIOS. Comuníquese con el soporte de Dell
2,3  No se detectan los módulos de memoria. Solucionar problemas de memoria
2,4  Se detectan los módulos de memoria, pero se ha detectado un error. Solucionar problemas de memoria
2,5  Se detectan los módulos de memoria, pero no se reconocen. Solucionar problemas de memoria
2,6  Se produjo una falla en la tarjeta madre del sistema. Comuníquese con el soporte de Dell
2,7  Se encontró un problema en el LCD durante la inicialización. Solucionar problemas de video
3,1  Falla de la batería CMOS Comuníquese con el soporte de Dell
3,2  Se produjo una posible falla en la tarjeta gráfica o de visualización de video. Solucionar problemas de video
3,3  No se encontró la imagen de recuperación Comuníquese con el soporte de Dell
3,4  Se encontró la imagen de recuperación, pero no es válida. Comuníquese con el soporte de Dell


Volver al principio

Productos afectados

Latitude 7214 Rugged Extreme, Latitude 5414 Rugged, Latitude 7414 Rugged
