Guida visiva al computer per notebook Dell Latitude 3420
Resumen: Il seguente articolo fornisce una guida visiva al computer Latitude 3420 con un elenco delle porte esterne e delle funzioni del computer.
Este artículo se aplica a
Este artículo no se aplica a
Este artículo no está vinculado a ningún producto específico.
No se identifican todas las versiones del producto en este artículo.
Instrucciones
Nota: per una descrizione dettagliata di ogni singola posizione, fare riferimento ai manuali di sistema su www.dell.com manuals
Sommario:
- Vista anteriore
- Vista superiore
- Vista sinistra
- Vista destra
- Vista dal basso
- Vista dell'adattatore CA
Vista anteriore

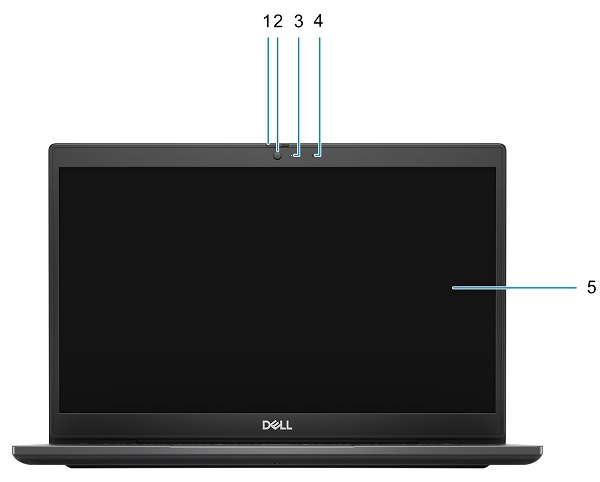

(Figura 1 - Vista anteriore)
| 1 | Otturatore per la privacy (opzionale) | 2 | Fotocamera |
| 3 | LED di stato della fotocamera | 4 | Microfono |
| 5 | Pannello LCD (display) |
Vista superiore

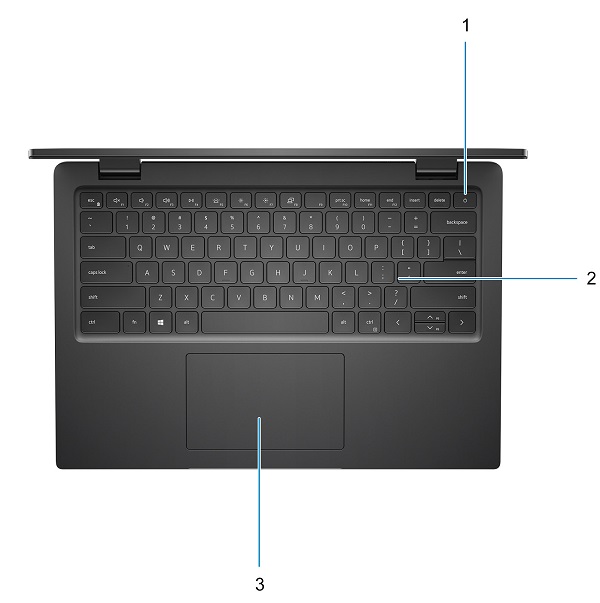

(Figura 2 - Vista superiore)
| 1 | Pulsante di alimentazione con lettore di impronte digitali (opzionale) | 2 | Tastiera |
| 3 | Touchpad |
Nota: per una guida alla tastiera, consultare il seguente articolo:
Vista laterale sinistra
(Figura.3 Vista del lato sinistro)
| 1 | Connettore di ingresso CC (alimentazione) | 2 | LED di alimentazione |
| 3 | Connettore HDMI 1.4 | 4 | Connettore USB 3.2 Gen1 Type-A con PowerShare |
| 5 | Connettore USB 3.2 Gen2 Type-C con modalità alternativa DisplayPort e PowerDelivery |
Vista laterale destra
(Figura.4 Vista del lato destro)
| 1 | Slot per scheda micro-SIM (opzionale) | 2 | Slot per schede microSD |
| 3 | Connettore audio universale | 4 | Connettore USB 2.0 Type-A |
| 5 | Connettore USB 3.2 Gen1 Type-A | 6 | Connettore di rete (NIC) Etherenet |
| 7 | LED di attività di rete | 8 | Slot per lucchetto a cuneo |
Vista dal basso
(Figura 5 - Vista dal basso)
| 1 | Altoparlanti | 2 | Etichetta del codice di matricola |
| 3 | Presa d'aria |
Vista dell'adattatore CA
(Figura 6.1 Adattatore CA E4 da 65 W.)
| Tipo 65 W E4 | Descrizione |
| Tensione di ingresso | Da 100 VAC a 240 VAC |
| Corrente di uscita (continua) |
Il 3,34 A |
| Potenza di uscita | 65 W |
| Tensione di uscita | 19,50 V CC |
(Figura 6.2 . Adattatore CA Type-C da 65 W.)
| Tipo Type-C da 65 W | Descrizione |
| Tensione di ingresso | Da 100 VAC a 240 VAC |
| Corrente di uscita (continua) |
|
| Potenza di uscita | 65 W |
| Tensione di uscita | 20 V CC/15 V CC/9 V CC/5 V CC |
Información adicional
- Guida alla rimozione delle unità sostituibili dal cliente (CRU) sul notebook Dell Latitude 3420
- Manuali e documentazione di Dell Latitude 3420
