Obrazová příručka k notebooku Dell Latitude 3420
Resumen: Následující článek obsahuje obrazovou příručku k počítači Latitude 3420 a přehled externích portů a funkcí vašeho počítače.
Este artículo se aplica a
Este artículo no se aplica a
Este artículo no está vinculado a ningún producto específico.
No se identifican todas las versiones del producto en este artículo.
Instrucciones
Poznámka: Podrobnější popis jednotlivých oblastí najdete v systémových příručkách na webu www.dell.com/manuals.
Obsah:
Přední pohled

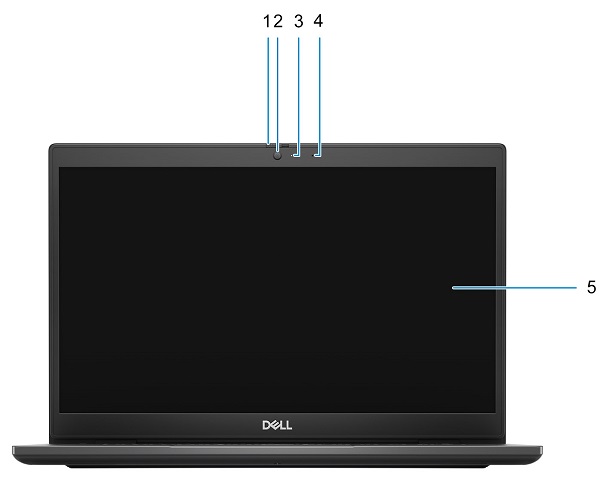

(Obrázek 1 Čelní pohled)
| 1 | Závěrka pro ochranu soukromí (volitelné příslušenství) | 2 | Kamera |
| 3 | Kontrolka LED stavu kamery | 4 | Mikrofon |
| 5 | Panel LCD (displej) |
Pohled shora

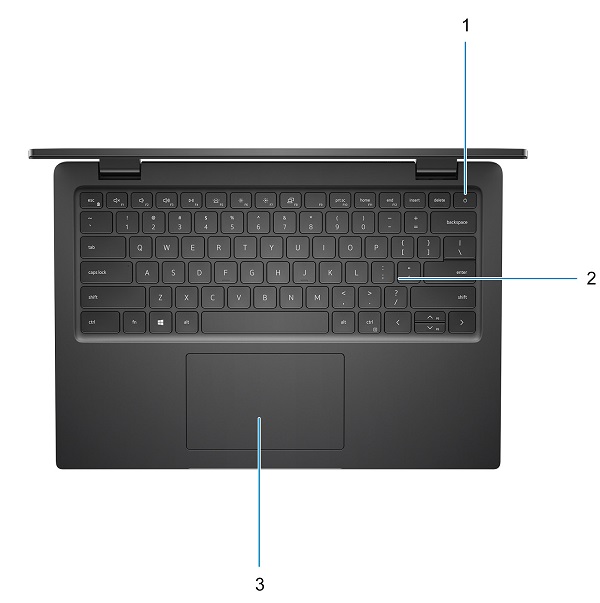

(Obrázek 2 Pohled shora)
| 1 | Tlačítko napájení se čtečkou otisků prstů (volitelné) | 2 | Klávesnice |
| 3 | Dotyková podložka |
Poznámka: Návod pro klávesnici naleznete v následujícím článku:
Pohled zleva

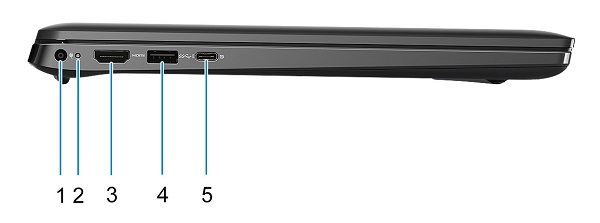

(Obrázek 3 Pohled zleva)
| 1 | Napájecí konektor DC (napájení) | 2 | Kontrolka LED napájení |
| 3 | Konektor HDMI 1.4 | 4 | Konektor USB 3.2 Gen1 Type-A s funkcí PowerShare |
| 5 | Konektor USB 3.2 Gen2 Type-C s rozhraním DisplayPort v alternativním režimu a funkcí PowerDelivery |
Pohled zprava

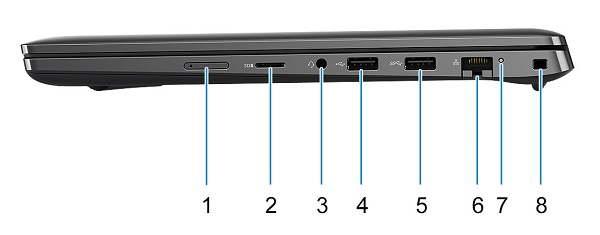

(Obrázek 4 Pohled zprava)
| 1 | Slot pro kartu Micro SIM (volitelný) | 2 | Slot pro kartu MicroSD |
| 3 | Univerzální zvukový konektor | 4 | Konektor USB 2.0 Type-A |
| 5 | Konektor USB 3.2 Gen1 Type-A | 6 | Konektor sítě Etherenet (NIC) |
| 7 | Kontrolka LED síťové aktivity | 8 | Klínový slot zámku |
Pohled zdola

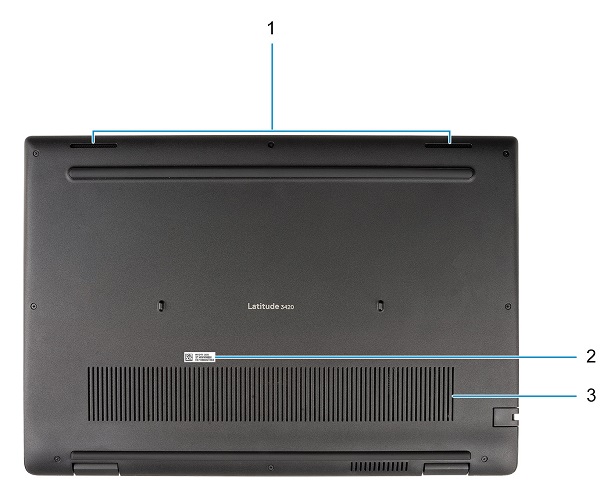

(Obrázek 5 Pohled zdola)
| 1 | Reproduktory | 2 | Štítek s výrobním číslem |
| 3 | Větrací otvor |
Pohled na napájecí adaptér
(Obrázek 6.1 65W napájecí adaptér E4)
| Typ 65 W E4 | Popis |
| Vstupní napětí | 100 V AC až 240 V AC |
| Výstupní proud (stejnosměrný) |
3,34 A |
| Výstupní výkon | 65 W |
| Výstupní napětí | 19,50 V DC |
(Obrázek 6.2 65W napájecí adaptér Type-C.)
| 65 W, Type-C | Popis |
| Vstupní napětí | 100 V AC až 240 V AC |
| Výstupní proud (stejnosměrný) |
|
| Výstupní výkon | 65 W |
| Výstupní napětí | 20 V (stejnosměrný) / 15 V (stejnosměrný) / 9 V (stejnosměrný) / 5 V (stejnosměrný) |
