OptiPlex 7090: Guía visual de la computadora

Resumen: En el siguiente artículo, se ofrece una guía visual de la familia de computadoras de escritorio OptiPlex 7090 y se enumeran los puertos externos y las características de la computadora. ...

Este artículo se aplica a Este artículo no se aplica a Este artículo no está vinculado a ningún producto específico. No se identifican todas las versiones del producto en este artículo.
Consulte estos recursos

Instrucciones


Nota: Para obtener una descripción más detallada acerca de cada ubicación, consulte los manuales del sistema en el sitio www.dell.com/support/


Índice:

  1. Vista frontal de la minitorre (MT)

  2. Vista posterior de la minitorre (MT)

  3. Vista frontal del factor de forma pequeño (SFF)

  4. Vista posterior del factor de forma pequeño (SFF)

  5. Vista frontal del factor de forma micro (MFF)

  6. Vista posterior del factor de forma micro (MFF)

  7. Información adicional:



Vista frontal de la minitorre (MT)



Vista frontal de la minitorre

(Figura 1: Vista frontal de la MT)



1 Cubierta de la unidad de disco duro 2 Unidad de disco óptico (opcional)
3 Botón de encendido con indicador LED de diagnóstico 4 Lector de tarjetas SD 4.0 (opcional)
5 Indicador LED de actividad de la unidad de disco duro 6 Conector de audio universal
7 Conector USB 2.0 con PowerShare 8 Conector USB 2.0
9 Conector USB 3.2 Type-C de 2.ª generación con PowerDelivery 10 Conector USB 3.2 Type-A de 2.ª generación


Volver al principio



Vista posterior de la minitorre (MT)



Vista posterior de la minitorre

(Figura 2: Vista posterior de la MT)



1 Conector de audio de entrada/salida de línea con multifunción 2 Dos conectores DisplayPort 1.4
3 Conector en serie 4 Conector PS/2 para teclado
5 Conector USB 3.2 Type-A de 2.ª generación 6 Tres conectores USB 3.2 Type-A de 1.ª generación
7 Dos conectores USB 2.0 con encendido inteligente 8 Cuatro ranuras para tarjetas de expansión
9 Conector de alimentación 10 Indicador LED de diagnóstico de la fuente de alimentación
11 Ranura de reserva (conector de SMA opcional) 12 Ranura para cable de seguridad Kensington
13 Conector Ethernet (NIC) (10/100/1000 Mbps) 14 Conector PS/2 para mouse
15 Asa para candado 16 Ranura de reserva VGA/HDMI 2.0b/DisplayPort 1.4/USB 3.2 Type-C de 2.ª generación con modo alternativo (opcional)
17 Pestillo de liberación


Volver al principio



Vista frontal del factor de forma pequeño (SFF)

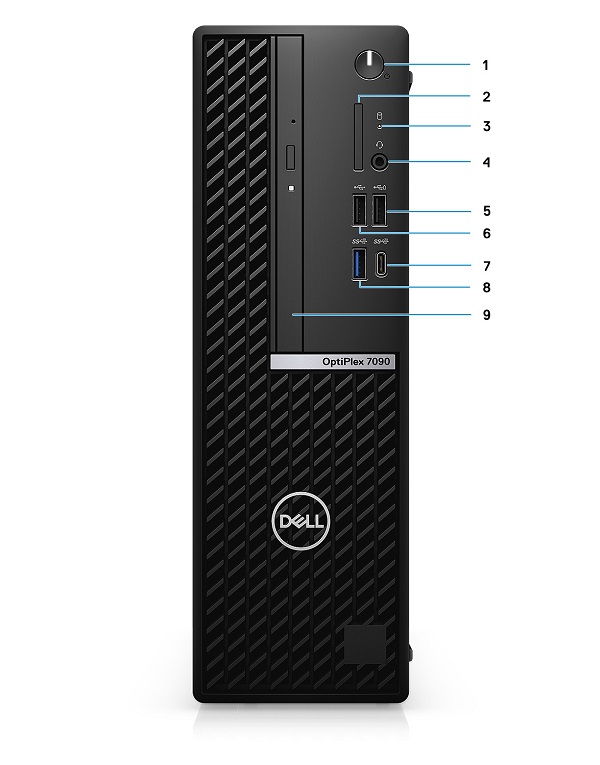

Vista frontal del factor de forma pequeño

(Figura 3: Vista frontal del SFF)



1 Botón de encendido e indicador LED de encendido 2 Lector de tarjetas SD
3 Indicador LED de actividad del disco duro 4 Conector de audio universal
5 Conector USB 2.0 Type-A con PowerShare 6 Conector USB 2.0 Type-A
7 Conector USB 3.2 Type-C de 2.ª generación 8 Conector USB 3.2 Type-A de 2.ª generación
9 Unidad de disco óptico


Volver al principio



Vista posterior del factor de forma pequeño (SFF)



Vista posterior del factor de forma pequeño

(Figura 4: Vista posterior del SFF)



1 Conector de audio de entrada/salida de línea con multifunción 2 Dos conectores DisplayPort 1.4
3 Conector en serie 4 Conector PS/2 para teclado
5 Conector USB 3.2 Type-A de 2.ª generación 6 Dos conectores USB 2.0 con encendido inteligente
7 Dos ranuras de expansión PCIe de altura media 8 Conector de alimentación
9 Indicador LED de diagnóstico de la fuente de alimentación 10 Aro para candado
11 Conector Ethernet (NIC) 12 Ranura del módulo de antena
13 Ranura para cable de seguridad Kensington 14 Tres conectores USB 3.2 Type-A de 1.ª generación
15 Conector PS/2 para mouse 16 Ranura de reserva VGA/DisplayPort 1.4/HDMI 2.0b/USB 3.2 Type-C de 2.ª generación con modo alternativo de DisplayPort (opcional)
17 Pestillo de liberación


Volver al principio



Vista frontal del factor de forma micro (MFF)

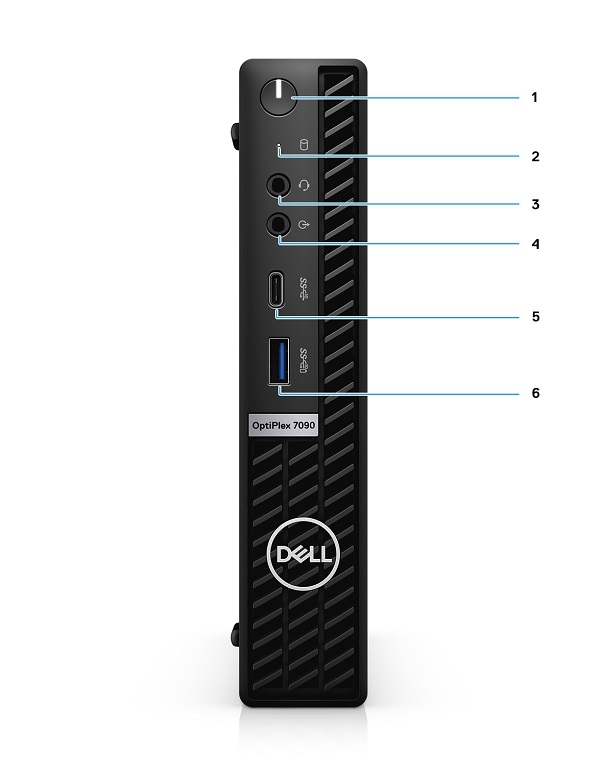

Vista frontal del factor de forma micro

(Figura 5: Vista frontal del MFF)



1 Botón de encendido con indicador LED de diagnóstico 2 Indicador LED de actividad de la unidad de disco duro
3 Conector de audio universal 4 Conector de salida de línea (con entrada de línea multifunción)
5 Conector USB 3.2 Type-C de 2.ª generación 6 Conector USB 3.2 Type-A de 2.ª generación con PowerShare


Volver al principio



Vista posterior del factor de forma micro (MFF)

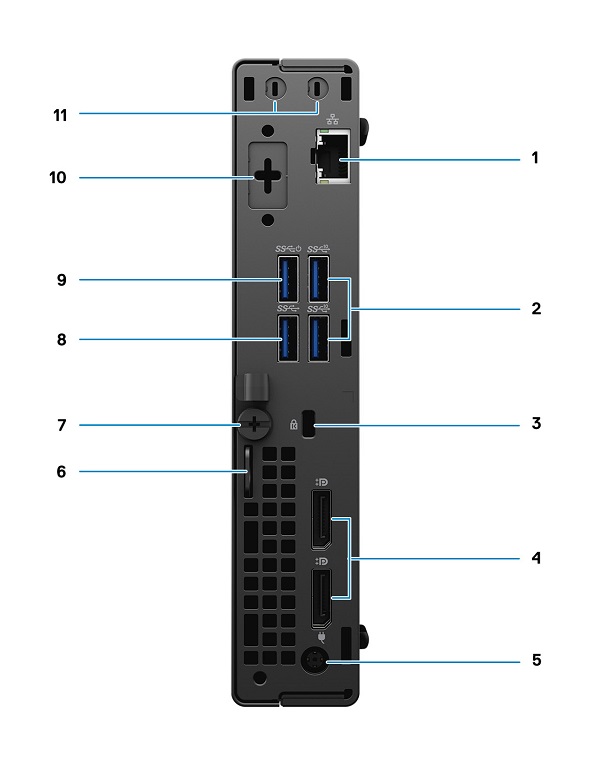

Vista posterior del factor de forma micro

(Figura 6: Vista posterior del MFF)



1 Conector Ethernet (NIC) (10/100/1000 Mbps) 2 Dos conectores USB 3.2 Type-A de 2.ª generación
3 Ranura para cable de seguridad Kensington 4 Dos conectores DisplayPort 1.4
5 Conector de alimentación 6 Aro para candado
7 Tornillo de ajuste manual 8 Conector USB 3.2 Type-A de 1.ª generación
9 Conector USB 3.2 Type-A de 1.ª generación con encendido 10 Ranura de reserva para un conector en serie/video (opcional)
11 Ranura de reserva para un conector de antena externa (opcional)



Vista posterior del factor de forma micro (discreto)

(Figura 7: Vista posterior del MFF [con video discreto])



1 Conector Ethernet (NIC) (10/100/1000 Mbps) 2 Conector USB 3.2 Type-A de 1.ª generación con encendido inteligente
3 Dos conectores USB 3.2 Type-A de 2.ª generación 4 Ranura para cable de seguridad Kensington
5 Dos conectores DisplayPort 1.4 6 Conector de alimentación
7 Aro para candado 8 Tornillo de ajuste manual que asegura la tapa
9 Dos conectores Mini DisplayPort (con Radeon RX 640) y conector DisplayPort 1.4 10 Dos conectores de antena externa


Volver al principio

Información adicional



Información adicional:




Volver al principio

Productos afectados

OptiPlex 7090 Tower, OptiPlex 7090 Micro, OptiPlex 7090 Small Form Factor
