VMAX3, VMAX All Flash y PowerMax: Error: Módulo de enfriamiento de MIBE x en la falla de la bahía de sistema x

El 1xBA.29 indica que hay un problema de estado con el VENTILADOR del switch MIBE . Este problema puede ocurrir en todos los sistemas que tienen sistemas de fabric habilitados por switches MIBE.

Código de error: 11BA es para el switch
MIBE-ACódigo de error: 12BA es para el switch MIBE-B

Descripción: Falla de Mibe A Utilice E2, EEEE o E5 para mostrar información adicional.

Buffer especial:

V3_MIBE_18P_CM :: Error FAN4 del switch MIBE: 10000000

CÓDIGO DE ERROR: 42811BA29

Estado de los módulos (alarmas): Problemas detectados
Alarmas detectadas
Causa raíz de varias fallas:
Módulo de enfriamiento de MIBE A en la falla de la bahía de sistema 1
Alarmas:
MIBE A en la bahía de sistema 1: Culpa
Módulo de enfriamiento de MIBE A en la bahía de sistema 1: Alarma importante, falla

Voltajes: OK

Temperaturas: OK

Sistema de alimentación: Problemas detectados
Módulos de alimentación defectuosos:
Módulo de enfriamiento de MIBE A en la bahía de sistema 1: Alarma

Sistema de fabric: Problemas detectados
Módulos de fabric defectuosos:
MIBE A en la bahía de sistema 1: Alarma
Módulo de enfriamiento de MIBE A en la bahía de sistema 1: Alarma

El proceso de monitoreo ambiental informa el 1xBA.29 cada vez que se informa una alarma en el módulo de enfriamiento de MIBE. Podría haber un problema de enfriamiento o de hardware en el switch MIBE que podría generar esta alarma de estado.

MIBE no ha fallado, pero sí el módulo de enfriamiento. El MIBE aún está en línea, por lo que es posible que, en ocasiones, el sistema no realice la llamada a la central para detectar el error. Es solo un problema intermitente del ventilador que se produce cada pocas horas.

Centro de soporte:

Consulte el 001888947 de la base de conocimientos para ver los errores de Mibe: 11BA.23/12BA.23 >>https://www.dell.com/support/kbdoc/000188947

Consulte KB 000187913 para obtener información >> relacionada PowerMax 8000, VMAX 950F, 850F, 450F, 400K, 200K y 100K: El switch MIBE informa en un estado "inactivo", pero el arreglo de almacenamiento no realiza ninguna acción.

1. Si el 11BA/12BA es seguido por un flujo de errores irrecuperables de directores (C106, 4C06, C103, 4C03) seguidos de directores que descartan DD (D80B) o provocan que el arreglo se almacene en el vault, entonces hay un problema de hardware en el switch MIBE correspondiente. Consulte con el HW, SME o el equipo de recuperación.

Si no es así, siga desde el paso 2 .

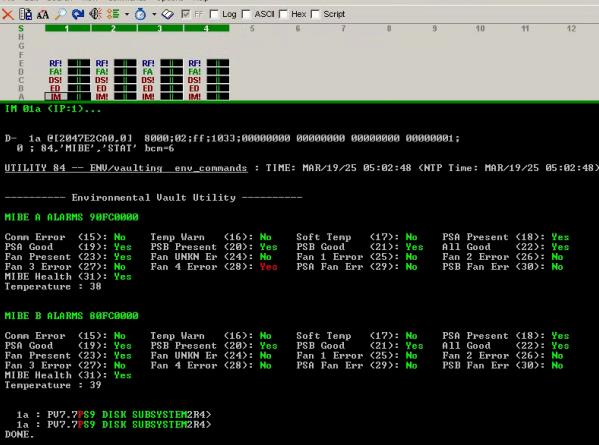

2. Ejecute el comando: 84, MIBE, STAT y compruebe si hay errores de MIBE FAN. Al igual que en la imagen de abajo, es "Sí" para el error de ventilador 4:

3. Comprobación de las alarmas >> Bad First tab para el módulo de enfriamiento , la velocidad del ventilador muestra 0 .

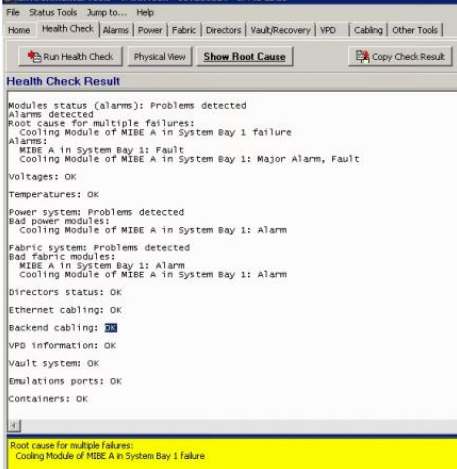

4. Confirme en las herramientas Evaluación >del estado ambiental>>:> Se muestra el módulo de enfriamiento de MIBE A en la falla de la bahía de sistema 1

5. Si todos los puntos anteriores coinciden con el problema, reemplace el módulo de enfriamiento para borrar el error . El reemplazo es una tarea no disruptiva, ya que MIBE no ha fallado, pero sí el módulo de enfriamiento. Es solo un problema intermitente del ventilador.

Si reemplazar la parte no resuelve el problema, escale a SME/Recuperación.
