Precision 7730: Identificación de los diversos conectores disponibles en la base
Resumen: En el siguiente artículo, se proporciona información sobre cada uno de los conectores en la base de la estación de trabajo móvil Precision 7730.
Este artículo se aplica a
Este artículo no se aplica a
Este artículo no está vinculado a ningún producto específico.
No se identifican todas las versiones del producto en este artículo.
Síntomas
Guía visual de los conectores en la base de la estación de trabajo móvil Precision 7730
La estación de trabajo móvil Precision 7730 incluye una amplia variedad de configuraciones de hardware y conectores para intercambiar o agregar a la configuración enviada desde Dell. En la tabla y el gráfico siguientes, se muestra dónde se encuentra cada conector y qué parte se conecta a él.

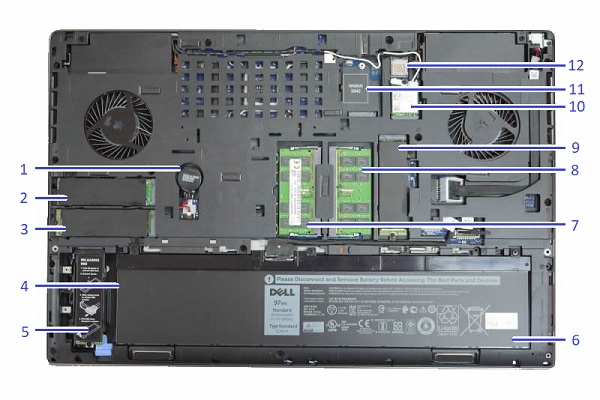

(Figura 1: Base abierta de la estación de trabajo móvil Precision 7730)
| 1 | Batería CMOS | En el centro del sistema, entre el ventilador del lado izquierdo y la batería | 2 | Bahía de unidad NVMe | Directamente debajo del ventilador del lado izquierdo |
| 3 | Bahía de unidad NVMe | Entre la bahía de NVMe y la bahía de M.2 en el lado izquierdo de la base | 4 | Bahía de unidad de 2,5" (opcional sin unidad M.2 y con batería más pequeña) | Reemplaza la bahía M.2 y la batería en la esquina inferior del lado izquierdo |
| 5 | Bahía de unidad M.2 | La esquina inferior izquierda del sistema junto a la batería | 6 | Batería principal | A lo largo de la parte inferior del sistema |
| 7 | Ranura de memoria principal | En el lado izquierdo del centro del sistema | 8 | Ranura de memoria secundaria | En el lado derecho del centro del sistema |
| 9 | Bahía de unidad NVMe | Al lado derecho de la segunda bahía de memoria en la base | 10 | Ranura de tarjeta WLAN | A la izquierda del ventilador del lado derecho del sistema |
| 11 | Ranura de tarjeta WWAN | Entre el ventilador del lado izquierdo y la ranura de tarjeta WLAN | 12 | Ranura de tarjeta SIM | Entre la tarjeta WLAN y el borde superior del sistema |
