PowerStore: Cómo se calcula la capacidad física de PowerStore

Antes de comenzar

Se recomienda encarecidamente que primero se familiarice con los siguientes conceptos descritos en Dell EMC PowerStore: Documento agrupación en clústeres y alta disponibilidad, sección 3.2:

• Motor de resiliencia dinámico (DRE)
  Las unidades subyacentes, incluidas las de repuesto y de paridad, proporcionan el espacio agregado que representa DRE.
• Conjuntos de resiliencia de RAID (RRS)
  Esto representa un grupo de unidades que actúan como un único dominio de fallas. Un RRS puede soportar una falla de una sola unidad (DRE SP: paridad única o tolerancia única) o una falla de unidad doble (DRE DP: paridad doble o tolerancia doble).
  • Con DRE SP, un RRS puede tener entre 6 y 25 unidades.
  • A partir de PowerStoreOS 2.0, se soporta DRE DP. Con DRE DP, un RRS puede tener entre 7 y 50 unidades.
  • Cada RRS contiene capacidad de repuesto (espacio para una sola unidad) e información de paridad.

Nota: Si está interesado en la capacidad para comprender mejor la tasa de reducción de datos de PowerStore, comience aquí: Tasa de reducción de datos

Capacidad de DRE del dispositivo

La capacidad de DRE representa la capacidad en que se basa en la geometría y la protección de DRE, además del número de unidades.

• La protección de DRE define qué política de DRE o nivel de tolerancia se utiliza (DRE SP, DRE DP). El nivel de tolerancia para cada dispositivo se muestra en la interfaz de usuario de PowerStore Manager en Hardware >APPLIANCES (es posible que la columna Tolerance Level deba agregarse manualmente a la vista de la interfaz de usuario).
• La geometría de DRE define cómo se agrupan internamente las unidades (4+1, 8+1, 4+2, 8+2, 16+2). Esta información no se muestra en la interfaz del usuario.
• El espacio libre también se incluye cuando se calcula internamente la capacidad de DRE.

Capacidad reservada interna del dispositivo

La capacidad reservada interna representa la capacidad necesaria para la funcionalidad adecuada del sistema después de la inicialización.

• Esta información no se expone en la interfaz de usuario.
• El modelo y la cantidad de espacio que proporciona DRE determinan el resultado.
  • Cuanto mayor sea el modelo, más grande será el "espacio reservado interno".
  • Cuanto mayor sea el espacio proporcionado por DRE, más grande será el "espacio reservado interno".
• Ejemplos de usuarios de la capacidad reservada interna: Espacio interno para la funcionalidad del dispositivo (binarios, bases de datos, scripts y más), espacio reservado para mecanismos de recuperación y más

Capacidad física total del dispositivo

La "capacidad física total del dispositivo" es una representación de la capacidad que el usuario puede aprovisionar. La capacidad se utiliza para diversos servicios, como volúmenes, instantáneas, clones y más.

Capacidad física total del dispositivo = capacidad de DRE del dispositivo: capacidad reservada interna del dispositivo

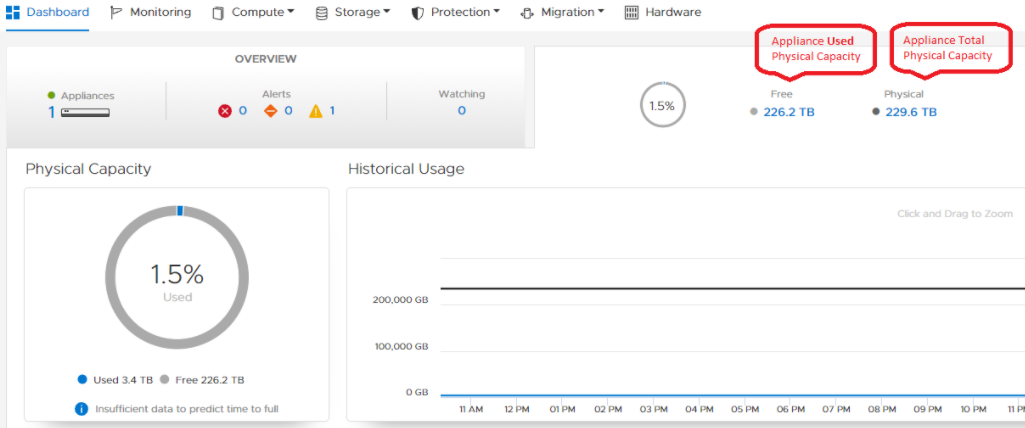

La capacidad física total del dispositivo se muestra en la IU:

Capacidad física utilizada por el dispositivo

La capacidad física utilizada incluye dos tipos de datos:

• Datos de usuario: Los datos de usuario representan los datos escritos en el arreglo y que utilizan los servicios, como las instantáneas, la replicación y los clones. Representa los datos crudos (después del ahorro de datos, incluida la desduplicación y la compresión).
  Después de la inicialización, no se asigna previamente ninguna capacidad de usuario, sino que se asigna capacidad según sea necesario.
• Datos del sistema: El arreglo de PowerStore incluye diversas estructuras de metadatos responsables de los diversos servicios, como la desduplicación, la compresión, la funcionalidad adecuada del sistema y más

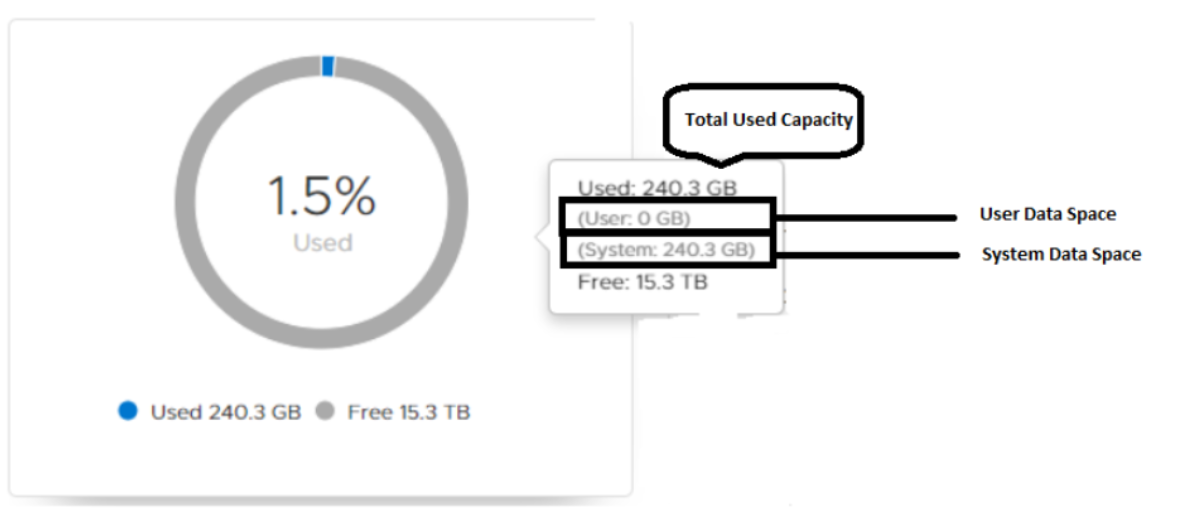

  Puede ver un desglose del espacio asignado en cuanto a los datos del sistema y los datos de usuario si pasa el cursor sobre la capacidad física.
  Tras la inicialización, los datos del sistema preasignan cierta cantidad de espacio que crece según sea necesario.
  Lo siguiente puede afectar a los datos del sistema: Alta compresión, alta desduplicación, instantáneas y más.

1 kilobyte (kB) equivale a 1000 (10³) bytes.
1 kibibyte (KiB) equivale a 1024 (2¹⁰) bytes.
Como se ha visto, hay una diferencia entre el uso de la base 2 y la base 10, lo que a veces puede llevar a confusión.

PowerStore informa en la IU con valores de base 2 (TiB) y base 10 (TB), y presenta los valores de base 2.

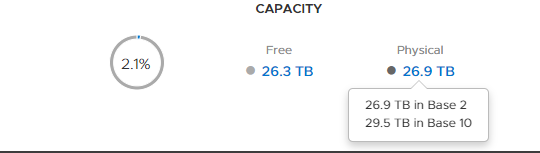

En el siguiente ejemplo, podemos ver que el sistema informa que tiene 26,9 TiB (base 2), lo que equivale a 29,5 TB (base 10).




      1 kilobyte (kB) equivale a 1000 (103) bytes.
      1 kibibyte (KiB) equivale a 1024 (210) bytes.
Como se ha visto, hay una diferencia entre el uso de la base 2 y la base 10, lo que a veces puede llevar a confusión.

PowerStore informa en la UI con valores de base 2 (TiB) y base 10 (TB), y presenta de manera predeterminada los valores de base 2.

En el siguiente ejemplo, podemos ver que el sistema informa que tiene 26,9 TiB (base 2), lo que equivale a 29,5 TB (base 10).
