PowerFlex: Come comprendere il cluster MDM
Résumé: Questo articolo illustra i dettagli di un cluster MDM in una soluzione PowerFlex.
Instructions
Cluster MDM
MDM è l'agent di monitoraggio e configurazione di PowerFlex e viene utilizzato principalmente per la gestione. Un ambiente multi-MDM è costituito da un MDM primario, mentre gli altri funzionano come secondario o tiebreaker.
MDM viene utilizzato per la gestione che consiste in migrazione, ricostruzioni e tutte le funzioni correlate al sistema. Nessun I/O viene eseguito su MDM.
Per supportare la high availability, tre o cinque istanze di MDM vengono eseguite su server diversi. In un ambiente multi-MDM, a un MDM viene assegnato il ruolo primario, mentre agli altri viene assegnato il ruolo di MDM secondario o tiebreaker.
Il cluster MDM è costituito da una combinazione di MDM primario, MDM secondari e MDM tiebreaker. C è anche l MDM in standby che non fa parte del cluster.
- MDM: Un MDM è un server con il pacchetto MDM installato e può avere un ruolo di manager o tiebreaker (predefinito) durante l'installazione. Questo ruolo non può essere modificato in un secondo momento senza reinstallare MDM. Gli MDM hanno un ID MDM univoco e possono avere nomi univoci. Prima che l MDM possa far parte del cluster, deve essere promosso a MDM in standby.
- MDM in standby e tiebreaker: È possibile aggiungere un MDM e un tiebreaker a un sistema come standby. Una volta aggiunto, l MDM o il tiebreaker in standby è collegato o bloccato al sistema specifico. Un MDM in standby può essere chiamato ad assumere la posizione di MDM manager o MDM tiebreaker a seconda di come viene installato, quando viene promosso a membro del cluster.
- Gestore MDM: Un MDM che può fungere da primario o secondario nel cluster. Gli MDM manager hanno un ID di sistema univoco e possono avere nomi univoci. Un manager può essere uno standby o un membro del cluster.
- Spareggio MDM: Un MDM il cui unico ruolo è aiutare a determinare quale MDM è il principale. Un tiebreaker può essere uno standby o un membro del cluster. Un MDM tiebreaker non è un manager. In un cluster a tre nodi, è presente un tiebreaker; In un cluster a cinque nodi, sono presenti due tiebreaker. Ciò garantisce che ci sia sempre un numero dispari di MDM in un cluster, il che garantisce che vi sia sempre una maggioranza nell'elezione dell MDM primario.
I seguenti termini sono rilevanti per il cluster MDM, in particolare:
- MDM primario: L MDM nel cluster che controlla gli SDC e gli SDC. L MDM primario contiene e aggiorna il repository MDM, il database che archivia la configurazione SDS e il modo in cui i dati vengono distribuiti tra gli SDS nel sistema. Questo repository viene costantemente replicato sugli MDM secondari, in modo che possano assumere il controllo senza ritardi. Ogni cluster MDM ha un MDM primario.
- MDM secondario: Un MDM nel cluster pronto per assumere il ruolo MDM primario, se necessario. In un cluster a tre nodi, c è un MDM secondario, consentendo così un unico punto di errore. In un cluster a cinque nodi, sono presenti due MDM secondari, consentendo così due punti di errore. Questa maggiore resilienza è un vantaggio importante per abilitare il cluster a cinque nodi.
- Replica: Un MDM che contiene una replica del repository MDM. Ciò include l MDM primario e tutti gli MDM secondari nel cluster MDM.
Nella tabella seguente vengono descritte le modalità del cluster disponibili:
| Modalità cluster | Membri | Descrizione |
|---|---|---|
| Tre nodi (impostazione predefinita) |
|
Il cluster a tre nodi dispone di due copie del repository, pertanto può resistere a un guasto di un cluster MDM. |
| Cinque nodi |
|
Il cluster a cinque nodi dispone di tre copie del repository, pertanto può resistere a due guasti del cluster MDM. |
| Nodo singolo | MDM primario | Il cluster a nodo singolo dispone di una sola copia del repository, pertanto non può resistere a errori. Si sconsiglia di utilizzare un singolo nodo nei sistemi di produzione. |
Oltre ai membri del cluster, è possibile preparare i responsabili di standby e i nodi tiebreaker, per un totale di tredici MDM di cluster e standby.
Il limite di indirizzi IP del cluster MDM è di 16 indirizzi IP, che includono tutti i membri del cluster (primario, secondario, primario standby e secondario standby).

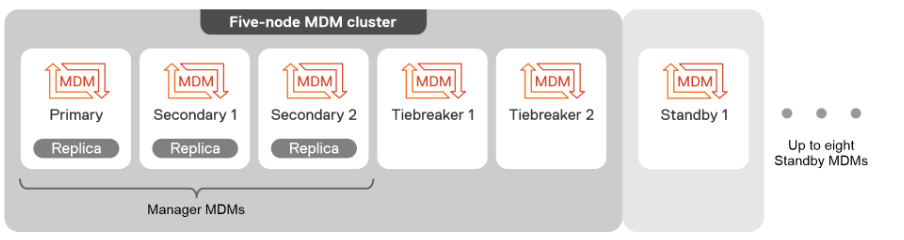

La figura seguente illustra un cluster MDM a cinque nodi:
Figura 1. Cluster MDM a cinque nodi
Su tutti i membri del cluster MDM è installato lo stesso pacchetto MDM.
Prima che un server si sposti nel cluster MDM, deve:
- Installare il pacchetto MDM sul server. Durante l'installazione, si determina se il server sarà un manager o un tiebreaker (impostazione predefinita).
- Promuovere il server allo stato di standby, come responsabile o come tiebreaker a seconda di come è stato installato.
- Aggiungere il server di standby al cluster MDM. Un responsabile, una volta inserito nel cluster, può assumere lo stato primario o secondario.
La creazione di cluster MDM viene eseguita automaticamente quando si implementa un sistema con uno qualsiasi degli strumenti di deployment automatizzati.
