PowerFlex: Het MDM-cluster begrijpen
Résumé: In dit artikel worden de details van een MDM-cluster in een PowerFlex-oplossing uitgelegd.
Instructions
MDM-cluster
De MDM is de bewakings- en configuratieagent van PowerFlex en wordt voornamelijk gebruikt voor beheer. Een multi-MDM-omgeving bestaat uit één primaire MDM, terwijl de andere fungeren als secundair of tiebreaker.
Het MDM wordt gebruikt voor beheer dat bestaat uit migratie, rebuilds en alle systeemgerelateerde functies. Er worden geen I/O's uitgevoerd in het MDM.
Om hoge beschikbaarheid te ondersteunen, worden drie of vijf instanties van MDM op verschillende servers uitgevoerd. In een multi-MDM-omgeving krijgt één MDM de primaire rol en fungeren de andere als secundaire of tiebreaker-MDM's.
Het MDM-cluster bestaat uit een combinatie van primaire MDM, secundaire MDM's en tiebreaker-MDM's. Er is ook de stand-by MDM die geen deel uitmaakt van het cluster.
- MDM: Een MDM is een server waarop het MDM-pakket is geïnstalleerd en die tijdens de installatie een managerrol of een tiebreakerrol (standaard) kan krijgen. Deze rol kan later niet worden gewijzigd zonder het MDM opnieuw te installeren. MDM's hebben een unieke MDM-ID en kunnen unieke namen krijgen. Voordat de MDM deel kan uitmaken van het cluster, moet deze worden gepromoveerd tot een stand-by-MDM.
- Stand-by MDM en tiebreak: Een MDM en een tiebreaker kunnen als stand-by aan een systeem worden toegevoegd. Zodra de stand-by-MDM of tiebreaker is toegevoegd, wordt deze gekoppeld aan of vergrendeld op dat specifieke systeem. Een stand-by-MDM kan worden opgeroepen om de positie van een manager-MDM of tiebreaker-MDM op zich te nemen, afhankelijk van hoe deze is geïnstalleerd, wanneer deze wordt gepromoveerd tot clusterlid.
- Manager MDM: Een MDM die kan fungeren als een primaire of secundaire in het cluster. Manager-MDM's hebben een unieke systeem-ID en kunnen unieke namen krijgen. Een manager kan stand-by zijn of lid van het cluster.
- Tiebreak MDM: Een MDM wiens enige rol het is om te helpen bepalen welke MDM de primaire MDM is. Een tiebreaker kan een stand-by of een lid van het cluster zijn. Een tiebreaker MDM is geen manager. In een cluster met drie knooppunten is er één tiebreaker; In een cluster met vijf knooppunten zijn er twee tiebreakerS. Dit zorgt ervoor dat er altijd een oneven aantal MDM's in een cluster zijn, wat garandeert dat er altijd een meerderheid is bij het kiezen van de primaire MDM.
De volgende termen zijn met name relevant voor het MDM-cluster:
- Primaire MDM: De MDM in het cluster dat de SDS'en en SDC's beheert. De primaire MDM bevat en actualiseert de MDM-repository, de database waarin de SDS-configuratie is opgeslagen en de manier waarop data tussen de SDS-exemplaren in het systeem worden verdeeld. Deze repository wordt voortdurend gerepliceerd naar de secundaire MDM's, zodat ze het zonder vertraging kunnen overnemen. Elk MDM-cluster heeft één primaire MDM.
- Secundaire MDM: Een MDM in het cluster die klaar is om de primaire MDM-rol over te nemen als dat nodig is. In een cluster met drie knooppunten is er één secundaire MDM, waardoor een enkel storingspunt mogelijk is. In een cluster met vijf knooppunten zijn er twee secundaire MDM's, waardoor er twee faalpunten mogelijk zijn. Deze verhoogde tolerantie is een groot voordeel bij het inschakelen van het cluster met vijf knooppunten.
- Replica: Een MDM die een replica van de MDM-repository bevat. Dit omvat de primaire MDM en eventuele secundaire MDM's in het MDM-cluster.
In de volgende tabel worden de beschikbare clustermodi beschreven:
| Clustermodus | Leden | Beschrijving |
|---|---|---|
| Drie knooppunten (standaard) |
|
Een cluster met drie knooppunten heeft twee kopieën van de repository en is dus bestand tegen één MDM-clusterfout. |
| Vijf knooppunten |
|
Een cluster met vijf knooppunten heeft drie kopieën van de repository en is dus bestand tegen twee MDM-clusterfouten. |
| Eén knooppunt | Primaire MDM | Een cluster met één knooppunt heeft slechts één kopie van de repository en is daarom niet bestand tegen storingen. Het gebruik van één knooppunt in productiesystemen wordt afgeraden. |
Naast de clusterleden kunt u stand-bymanagers en tiebreaker-knooppunten voorbereiden voor in totaal dertien cluster- en stand-by-MDM's.
De limiet voor het IP-adres van het MDM-cluster is 16 IP-adressen, inclusief alle clusterleden (primair, secundair, stand-by primair en stand-by secundair).

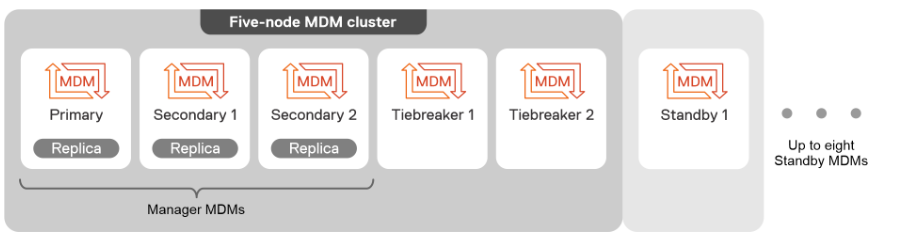

De volgende afbeelding illustreert een MDM-cluster met vijf knooppunten:
Afbeelding 1. MDM-cluster met vijf knooppunten
Op alle leden van het MDM-cluster is hetzelfde MDM-pakket geïnstalleerd.
Voordat een server in het MDM-cluster terechtkomt, moet een server het volgende doen:
- Installeer het MDM-pakket op de server. Tijdens de installatie bepaal je of de server een manager of een tiebreaker (standaard) wordt.
- De server naar de stand-bystatus promoveren, als manager of als tiebreaker, afhankelijk van hoe deze is geïnstalleerd.
- Voeg de stand-byserver toe aan het MDM-cluster. Een manager kan, eenmaal ingevoerd in het cluster, de primaire of secundaire status aannemen.
MDM-clusters worden automatisch gemaakt bij de implementatie van een systeem met een van de geautomatiseerde implementatietools.
