PowerFlex: Jak zrozumieć klaster MDM
Résumé: W tym artykule wyjaśniono szczegóły klastra MDM w rozwiązaniu PowerFlex.
Instructions
Klaster MDM
MDM to agent do monitorowania i konfiguracji systemu PowerFlex, który służy głównie do zarządzania. Środowisko multi-MDM składa się z jednego podstawowego MDM, podczas gdy pozostałe działają jako dodatkowe lub rozstrzygające.
MDM służy do zarządzania, które obejmuje migrację, odbudowę i wszystkie funkcje związane z systemem. Brak operacji we/wy przechodzących przez MDM.
Aby zapewnić wysoką dostępność, trzy lub pięć instancji MDM działa na różnych serwerach. W środowisku z wieloma rozwiązaniami MDM jeden z nich ma przypisaną rolę podstawową, a pozostałe działają jako dodatkowe lub rozstrzygające MDM.
Klaster MDM składa się z kombinacji podstawowych MDM, pomocniczych MDM i MDM rozstrzygających. Istnieje również rezerwowy MDM, który nie jest częścią klastra.
- MDM: MDM to dowolny serwer z zainstalowanym pakietem MDM, któremu podczas instalacji można przypisać rolę menedżera lub doradcy (domyślnie). Tej roli nie można później zmienić bez ponownej instalacji MDM. MDM mają unikatowy identyfikator MDM i mogą mieć unikatowe nazwy. Zanim rozwiązanie MDM będzie mogło stać się częścią klastra, musi zostać podniesione do stanu zarządzania urządzeniami przenośnymi w trybie gotowości.
- MDM w trybie gotowości i rozstrzyganie: MDM i dogrywkę można dodać do systemu jako rezerwę. Po dodaniu MDM w trybie gotowości lub przełącznik remisowy jest podłączony lub zablokowany do danego systemu. Rozwiązanie MDM w trybie gotowości może zostać wywołane w celu przejęcia roli menedżera MDM lub MDM rozstrzygającego w zależności od sposobu instalacji, gdy zostanie podniesione do roli członka klastra.
- Menedżer MDM: MDM, które może działać jako podstawowa lub pomocnicza jednostka w klastrze. MDM menedżera mają unikatowy identyfikator systemu i można im nadać unikatowe nazwy. Menedżer może być rezerwowym lub członkiem klastra.
- Dogrywka MDM: MDM, którego jedyną rolą jest pomoc w określeniu, który MDM jest podstawowy. Elementem rozstrzygającym może być gracz rezerwowy lub członek klastra. MDM rozstrzygający dogrywkę nie jest menedżerem. W klastrze z trzema węzłami istnieje jedna dogrywka; W klastrze z pięcioma węzłami istnieją dwa rozstrzygające. Gwarantuje to, że w klastrze zawsze znajduje się nieparzysta liczba MDM, co gwarantuje, że zawsze istnieje większość w wyborze głównego MDM.
Następujące terminy dotyczą klastra MDM, w szczególności:
- Podstawowy MDM: Rozwiązanie MDM w klastrze, które steruje serwerami SDS i SDC. Podstawowe rozwiązanie MDM zawiera i aktualizuje repozytorium MDM, bazę danych, w której przechowywana jest konfiguracja SDS, oraz sposób dystrybucji danych między dyskami SDS w systemie. To repozytorium jest stale replikowane do pomocniczych MDM, dzięki czemu mogą one przejąć kontrolę bez opóźnień. Każdy klaster MDM ma jeden podstawowy MDM.
- Dodatkowe rozwiązanie MDM: MDM w klastrze, który jest gotowy do przejęcia podstawowej roli MDM w razie potrzeby. W klastrze trzywęzłowym znajduje się jeden dodatkowy MDM, co pozwala na pojedynczy punkt awarii. W klastrze pięciowęzłowym znajdują się dwa pomocnicze moduły MDM, co pozwala na wystąpienie dwóch punktów awarii. Ta zwiększona odporność jest główną korzyścią wynikającą z włączenia klastra z pięcioma węzłami.
- Repliki: MDM zawierające replikę repozytorium MDM. Obejmuje to podstawowe rozwiązanie MDM i wszystkie dodatkowe moduły MDM w klastrze MDM.
W poniższej tabeli opisano dostępne tryby klastra:
| Tryb klastra | Członków | Opis |
|---|---|---|
| Trzy węzły (ustawienie domyślne) |
|
Klaster trzywęzłowy ma dwie kopie repozytorium, dzięki czemu może wytrzymać awarię jednego klastra MDM. |
| Pięć węzłów |
|
Klaster pięciowęzłowy ma trzy kopie repozytorium, dzięki czemu może wytrzymać awarię dwóch klastrów MDM. |
| Pojedynczy węzeł | Podstawowe rozwiązanie MDM | Klaster jednowęzłowy ma tylko jedną kopię repozytorium, dlatego nie może wytrzymać awarii. Nie zaleca się używania jednego węzła w systemach produkcyjnych. |
Oprócz elementów klastra można przygotować menedżerów rezerwowych i węzły rozstrzygające, co daje łącznie trzynaście klastrów i rezerwowych MDM.
Limit adresów IP klastra MDM wynosi 16 adresów IP, w tym wszystkie elementy członkowskie klastra (podstawowy, pomocniczy, podstawowy w trybie gotowości i pomocniczy w trybie gotowości).

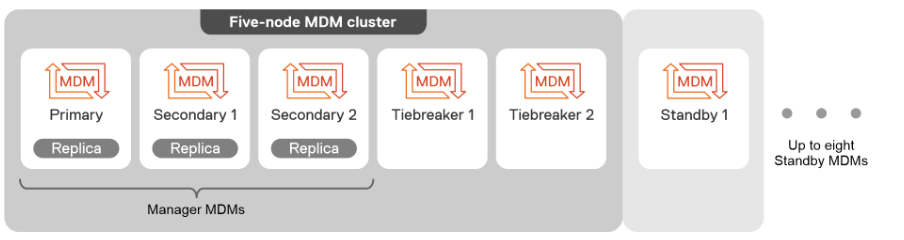

Na poniższej ilustracji przedstawiono pięciowęzłowy klaster MDM:
Rysunek 1. Klaster MDM z pięcioma węzłami
Wszystkie elementy klastra MDM mają zainstalowany ten sam pakiet MDM.
Zanim serwer trafi do klastra MDM, musi:
- Zainstaluj pakiet MDM na serwerze. Podczas instalacji można określić, czy serwer będzie menedżerem, czy rozstrzygaczem (domyślnie).
- Podnieś poziom serwera do stanu gotowości, jako menedżer lub jako dogrywka w zależności od sposobu instalacji.
- Dodaj serwer rezerwowy do klastra MDM. Po wprowadzeniu do klastra menedżer może przyjąć status podstawowego lub pomocniczego.
Tworzenie klastra MDM odbywa się automatycznie podczas wdrażania systemu za pomocą dowolnego narzędzia zautomatyzowanego wdrażania.
