PowerFlex: Så här förstår du MDM-klustret
Résumé: I den här artikeln beskrivs detaljerna för ett MDM-kluster i en PowerFlex-lösning.
Instructions
MDM-kluster
MDM är övervaknings- och konfigurationsagenten för PowerFlex och används främst för hantering. En multi-MDM-miljö består av en primär MDM, medan de andra fungerar som sekundär eller tiebreaker.
MDM används för hantering som består av migrering, återskapande och alla systemrelaterade funktioner. Inga I/O körs via MDM.
För att stödja hög tillgänglighet körs tre eller fem instanser av MDM på olika servrar. I en miljö med flera MDM får en MDM den primära rollen och de andra fungerar som sekundära MDM:er eller tiebreaker-MDM:er.
MDM-klustret består av en kombination av primära MDM, sekundära MDM-enheter och avgörande MDM-enheter. Det finns också MDM i vänteläge som inte ingår i klustret.
- MDM: En MDM är en server som har MDM-paketet installerat och den kan ges rollen hanterare eller utslagsfråga (standard) under installationen. Den här rollen kan inte ändras senare utan att MDM installeras om. MDM-enheter har ett unikt MDM-ID och kan ges unika namn. Innan MDM-enheten kan ingå i klustret måste den befordras till en MDM i vänteläge.
- MDM i standby och utslagsfråga: En MDM och en tiebreaker kan läggas till i ett system som standby. När den har lagts till ansluts standby-MDM eller tiebreaker ansluten, eller låses, till det specifika systemet. En MDM i standbyläge kan tas på sig rollen som MDM-hanterare eller tiebreaker-MDM, beroende på hur den installeras, när den befordras till klustermedlem.
- MDM-chef: En MDM som kan fungera som primär eller sekundär i klustret. MDM-hanterare har ett unikt system-ID och kan ges unika namn. En chef kan vara vänteläge eller medlem i klustret.
- Utslagsfråga MDM: En MDM vars enda roll är att avgöra vilken MDM som är primär. En tiebreaker kan vara vänteläge eller medlem i klustret. En tiebreaker MDM är inte en chef. I ett kluster med tre noder finns det en tiebreaker. I ett kluster med fem noder finns det två tiebreakers. Detta säkerställer att det alltid finns ett udda antal MDM:er i ett kluster, vilket garanterar att det alltid finns en majoritet för att välja den primära MDM:en.
Följande termer är relevanta för MDM-klustret, särskilt:
- Primär MDM: MDM-enheten i det kluster som styr SDS- och SDC-enheterna. Den primära MDM-enheten innehåller och uppdaterar MDM-lagringsplatsen, databasen som lagrar SDS-konfigurationen och hur data distribueras mellan SDS-noderna i systemet. Den här lagringsplatsen replikeras ständigt till de sekundära MDM-enheterna så att de kan ta över utan fördröjning. Varje MDM-kluster har en primär MDM.
- Sekundär MDM: En MDM i klustret som är redo att ta över den primära MDM-rollen om det behövs. I ett kluster med tre noder finns det en sekundär MDM, vilket möjliggör en enskild felpunkt. I ett kluster med fem noder finns det två sekundära MDM-enheter, vilket möjliggör två felpunkter. Den här ökade återhämtningen är en stor fördel när det gäller att aktivera kluster med fem noder.
- Replika: En MDM-fil som innehåller en kopia av MDM-lagringsplatsen. Detta inkluderar den primära MDM-enheten och eventuella sekundära MDM-enheter i MDM-klustret.
I följande tabell beskrivs de tillgängliga klusterlägena:
| Klusterläge | Medlemmar | Beskrivning |
|---|---|---|
| Tre noder (standard) |
|
Ett kluster med tre noder har två kopior av lagringsplatsen och klarar därför av ett MDM-klusterfel. |
| Fem noder |
|
Ett kluster med fem noder har tre kopior av lagringsplatsen och klarar därför av två MDM-klusterfel. |
| En nod | Primär MDM | Ett kluster med en nod har bara en kopia av lagringsplatsen, vilket innebär att det inte kan motstå fel. Vi rekommenderar inte att du använder en nod i produktionssystem. |
Förutom klustermedlemmarna kan du förbereda väntelägeshanterare och tiebreaker-noder för totalt tretton MDM-moduler för kluster och vänteläge.
MDM-klustrets IP-adressgräns är 16 IP-adresser, som omfattar alla klustermedlemmar (primär, sekundär, primär i vänteläge och sekundär i vänteläge).

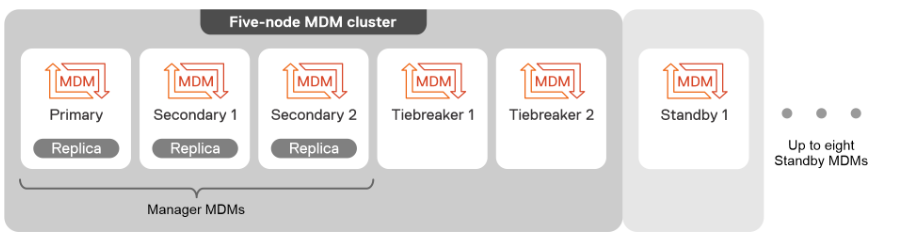

Följande bild illustrerar ett MDM-kluster med fem noder:
Bild 1. MDM-kluster med fem noder
Alla medlemmar i MDM-klustret har samma MDM-paket installerat.
Innan en server tas in i MDM-klustret måste en server:
- Installera MDM-paketet på servern. Under installationen bestämmer du om servern ska vara en manager eller en tiebreaker (standard).
- Befordra servern till standby-status, antingen som ansvarig eller som utslagsfråga beroende på hur den installerades.
- Lägg till väntelägesservern i MDM-klustret. En chef kan, när den har angetts i klustret, ta på sig det primära eller sekundära tillståndet.
MDM-kluster skapas automatiskt när du distribuerar ett system med något av de automatiserade distributionsverktygen.
