Installation des accessoires modulaires pour les tablettes Latitude Rugged
Résumé: L’article suivant fournit des informations sur l’installation et les fonctionnalités des accessoires modulaires pour les tablettes Dell Latitude 12 Rugged 7202 et Rugged Extreme 7212.
Instructions
Accessoires modulaires pour tablettes Latitude Rugged
Les tablettes Dell Latitude 12 Rugged 7202 et Rugged Extreme 7212 peuvent étendre leurs fonctionnalités en y connectant des modules d’accessoires.
Chaque module se fixe solidement à l’arrière de la tablette lorsqu’il est installé et peut être retiré pour réduire le poids lorsqu’il n’est pas nécessaire.

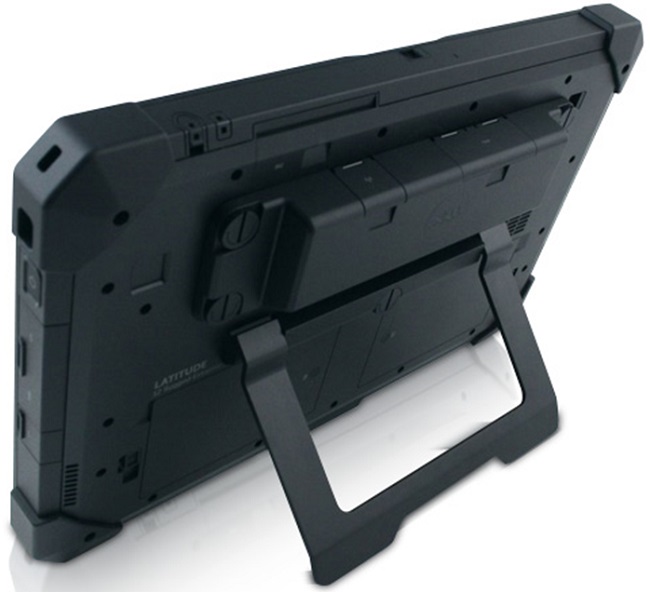

Le module d’E/S étendu illustré ci-dessus se compose des éléments suivants :
- Deux connecteurs USB 3.0
- Port Ethernet du contrôleur d’interface réseau (NIC)
Guides d’installation des accessoires modulaires pour tablettes Rugged
-

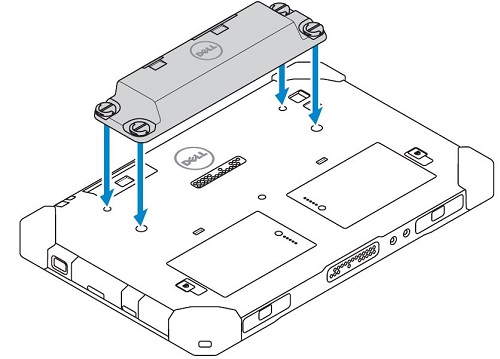

Placez le module à l’arrière de la tablette. Il se trouve au-dessus des batteries et au-dessus du connecteur de broche Pogo à l’arrière de l’appareil.
-

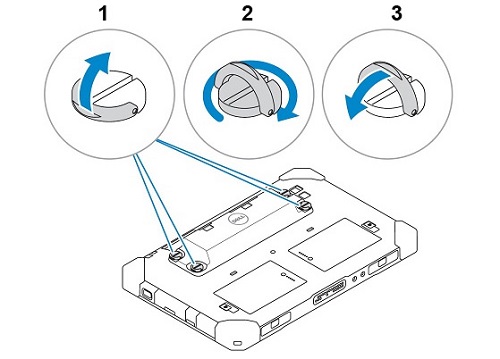

Il y a une vis dans chaque coin du module et un trou correspondant à l’arrière de la tablette. Repérez les vis sur les quatre (4) trous et serrez-les jusqu’à ce qu’elles soient bien fixées. (Les vis sont des vis moletées. Cela signifie qu’aucun outil n’est nécessaire pour installer ou retirer le module. Il y a un anneau en D sur la tête de la vis moletée qui se relève et donne une meilleure prise pour serrer ou desserrer les vis.)
-
Le retrait du module consiste à desserrer les quatre (4) vis moletées jusqu’à ce que le module se dégage de l’arrière de la tablette.
