PowerEdge : FX2s : Options Bus d’extension PCIe et Réaffectation des emplacements

Résumé: La fonction de réaffectation des PCIe vous permet de mapper les emplacements PCIe affectés aux chariots compute des baies inférieures avec les chariots compute des baies supérieures.

Cet article concerne Cet article ne concerne pas Cet article n’est associé à aucun produit spécifique. Toutes les versions du produit ne sont pas identifiées dans cet article.
Consulter d’autres ressources

Instructions

Que sont les bus d’extension sur Dell PowerEdge FX2 et FX2s ?

La notion de Bus d’extension désigne les connexions PCIe entre les chariots Compute et le boîtier PowerEdge FX2s. Le bus d’extension prend en charge les cartes mezzanine PCIe installées dans les chariots Compute. PowerEdge FX2s possède deux commutateurs PCIe intégrés à la carte de commutation PCIe pour connecter les chariots Compute aux huit connecteurs d’extension PCIe à profil bas situés sur le boîtier. Chaque chariot Compute demi-largeur et quart de largeur prend en charge une carte mezzanine PCIe. Chaque chariot Compute pleine largeur prend en charge deux cartes mezzanine PCIe.



Avertissement : le modèle PowerEdge FX2 ne prend pas en charge de bus d’extension. Seul le modèle FX2s les prend en charge.



Sommaire

  1. Type de nœuds serveur : Compute ou Stockage
  2. Affectation des emplacements PCIe sur le FX2s
  3. Mappage des emplacements PCIe standard à partir des chariots Compute
    1. Affichage des propriétés des emplacements PCIe à l’aide de l’interface Web CMC
  4. Mappage des emplacements PCIe standard à partir des chariots Compute
  5. Mappage des emplacements PCIe depuis les chariots Compute mappés vers les chariots de stockage
  6. Mappage : Réaffectation des logements PCIe - FX2s uniquement
    1. Réaffectation des PCIe en pleine largeur (FW) FC830
    2. Réaffectation des PCIe en demi-largeur (HW) FC630
    3. Réaffectation des PCIe en quart de largeur (QW) FC430




1. Type de nœuds serveur : Compute ou Stockage

  • Les nœuds de calcul sont généralement des nœuds serveur avec une puissance de calculatrice, par exemple FC640, FC630.
  • Les nœuds de stockage sont généralement un serveur physique avec un ou plusieurs lecteurs de disque dur (HDD) ou lecteurs de disque SSD (SDD).



2. Affectation des emplacements PCIe sur le FX2s

Le FX2s inclut deux commutateurs PCIe intégrés sur la carte de commutation PCIe. Les cartes mezzanine PCIe dans chaque chariot Compute sont mappées aux commutateurs PCIe, qui sont ensuite mappés aux logements PCIe sur la carte de commutation PCIe.

Remarque : le mappage des logements d’extension PCIe est préconfiguré.



Affichage des propriétés des emplacements PCIe à l’aide de l’interface Web CMC

Pour afficher les informations sur les huit logements PCIe, dans le volet de gauche, cliquez sur Présentation du châssis Présentation >PCIe. Cliquez sur le « symbole plus » pour afficher toutes les propriétés du logement requis.
Pour afficher les informations relatives à un logement PCIe, cliquez sur Présentation > du châssis Numéro de logement <>> PCIe Propriétés >État.

État PCIE à partir du CMC FX2



3. Mappage des emplacements PCIe standard à partir des chariots Compute

Dans les configurations de boîtier PowerEdge FX2s qui prennent en charge uniquement les chariots Compute, les emplacements PCIe sont mappés aux chariots Compute de la manière suivante :

  • Châssis à quatre baies : chaque chariot Compute demi-largeur est mappé à deux logements PCIe. Figure 1
  • Châssis à huit baies : chaque chariot Compute quart de largeur est mappé à un logement PCIe. Figure 2
  • Châssis à six baies : chaque chariot Compute quart de largeur est mappé à un logement PCIe. Chaque chariot Compute demi-largeur est mappé à deux emplacements PCIe. Figure 3
  • Châssis à deux baies : chaque chariot Compute pleine largeur est mappé à quatre logements PCIe. Figure 4
  • Châssis à trois baies : le chariot Compute pleine largeur est mappé à quatre logements PCIe. Chaque chariot Compute demi-largeur est mappé à deux emplacements PCIe. Figure 5 :


FX2 Mappage des quatre traîneaux
Figure 1. Mappage du traîneau de calcul au logement PCIe : châssis à quatre baies.



Mappage du traîneau de calcul au logement PCIe : boîtier à huit baies.
Figure 2. Mappage du traîneau de calcul au logement PCIe : boîtier à huit baies.



Mappage du traîneau de calcul aux logements PCIe : châssis à six baies.
Figure 3. Mappage du traîneau de calcul aux logements PCIe : châssis à six baies.



Mappage du traîneau de calcul au logement PCIe : châssis à deux baies.
Figure 4. Mappage du traîneau de calcul au logement PCIe : châssis à deux baies.



Mappage du chariot Compute avec les logements PCIe, châssis à trois baies.
Figure 5. Mappage du chariot Compute avec les logements PCIe, châssis à trois baies.




4. Mappage des logements PCIe depuis les chariots Compute mappés aux chariots de stockage

Dans les configurations de boîtier PowerEdge FX2s qui prennent en charge les chariots de stockage mappés avec des chariots compute, les emplacements PCIe sont uniquement mappés vers les chariots compute. Lorsque des chariots de stockage sont installés dans le boîtier, les logements PCIe mappés avec ces baies sont automatiquement réaffectés aux chariots Compute installés dans les baies supérieures du boîtier. La fonction de réaffectation des emplacements PCIe vous permet de réaffecter les emplacements PCIe des chariots compute des baies inférieures aux chariots compute des baies supérieures. La fonction de réaffectation des emplacements PCIe s’applique aux configurations de boîtiers avec ou sans chariots de stockage. Vous pouvez activer ou désactiver l’option de réaffectation des PCIe à l’aide de l’interface Web CMC, de CMC WSMAN ou de RACADM.

Les logements PCIe sont mappés aux chariots Compute de la manière suivante :

  • Châssis à quatre baies avec deux chariots compute demi-largeur et deux chariots de stockage : chaque chariot compute demi-largeur est mappé avec quatre emplacements PCIe. Figure 1
  • Châssis à quatre baies avec un chariot compute demi-largeur et trois chariots de stockage : le chariot compute demi-largeur est mappé avec huit emplacements PCIe. Figure 2
  • Châssis à trois baies avec un chariot compute pleine largeur et deux chariots de stockage : le chariot compute pleine largeur est mappé avec huit emplacements PCIe. Figure 3
  • Châssis à six baies avec quatre chariots Compute quart de largeur et deux chariots de stockage : chaque chariot Compute quart de largeur est mappé avec deux logements PCIe. Figure 4


Mappage des logements PCIe entre les traîneaux de calcul mappés sur les traîneaux de stockage : châssis à quatre baies
Figure 1. Mappage des logements PCIe entre les traîneaux de calcul mappés sur les traîneaux de stockage : châssis à quatre baies.


Boîtier à quatre baies (avec traîneau de calcul unique).
Figure 2. Mappage des emplacements PCIe depuis le chariot compute mappé vers les chariots de stockage : châssis quatre baies (avec un seul chariot compute).


Mappage des emplacements PCIe depuis le chariot compute mappé vers les chariots de stockage : châssis trois baies.
Figure 3. Mappage des emplacements PCIe depuis le chariot compute mappé vers les chariots de stockage : châssis trois baies.


Mappage des logements PCIe depuis les chariots Compute mappés vers les chariots de stockage : châssis six baies.
Figure 4. Mappage des logements PCIe depuis les chariots Compute mappés vers les chariots de stockage : châssis six baies.




5. Mappage : Réaffectation des logements PCIe - FX2s uniquement

La fonctionnalité de réaffectation des PCIe vous permet de mapper les logements PCIe affectés aux chariots Compute des baies inférieures avec les chariots Compute des baies supérieures.
Il est possible d’activer ou de désactiver l’option de réaffectation des PCIe à l’aide de l’interface Web CMC, de CMC WSMAN ou de RACADM. Mettez hors tension tous les chariots compute du châssis avant de modifier les paramètres de réaffectation. Lorsque les chariots Compute sont remis sous tension après les modifications de réaffectation, Les logements affectés précédemment aux chariots Compute situés dans la baie inférieure sont mappés aux chariots Compute correspondants de la baie supérieure.

Pour activer la réaffectation des logements PCIe dans l’interface CMC :

  1. Connectez-vous à l’interface Web CMC
  2. Accédez à PCIe Overview, >Set up > Enable PCIe Slot Reassignment

 Sinon, il est possible d’utiliser le RACADM pour activer ou désactiver la réaffectation des logements PCIe.

Activer la réaffectation des emplacements PCIe :

racadm config -g cfgPCIe -o cfgPCIeReassignmentEnable 1

Désactiver la réaffectation des emplacements PCIe :

racadm config -g cfgPCIe -o cfgPCIeReassignmentEnable 0<



Exemples :

1. Réaffectation des PCIe en pleine largeur (FW) FC830 :

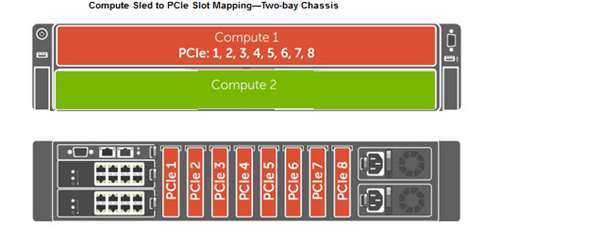

Les emplacements PCIe mappés sur le chariot-3 FW (emplacements PCIe 1 à 4) sont réaffectés au chariot-1. Le chariot-1 est désormais mappé sur les emplacements PCIe 1 à 8.


SLN314299_en_US__12image(2911)


2. Réaffectation des PCIe en demi-largeur (HW) FC630 :

Les logements PCIe mappés sur le chariot-3 HW (logements PCIe 5 et 6) sont réaffectés au chariot-1. Le chariot-1 est désormais mappé sur les logements PCIe 5 à 8.
Les logements PCIe mappés sur le chariot-4 HW (logements PCIe 1 et 2) sont réaffectés au chariot-2. Le chariot-2 est désormais mappé sur les emplacements PCIe 1 à 4.

SLN314299_en_US__13image(2912)



3. Réaffectation des PCIe en quart de largeur (QW) FC430 :

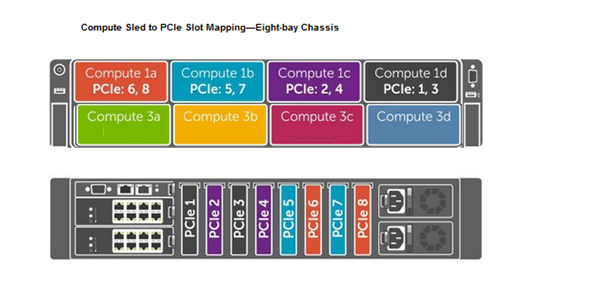

L’emplacement PCIe mappé sur le chariot-3a QW (emplacement PCIe 6) est réaffecté au chariot-1a. Le chariot-1a est désormais mappé sur les logements PCIe 6 et 8.
Le logement PCIe mappé sur le chariot-3b QW (logement PCIe 5) est réaffecté au chariot-1b. Le chariot-1b est désormais mappé sur les logements PCIe 5 et 7.
Le logement PCIe mappé sur le chariot-3c QW (logement PCIe 2) est réaffecté au chariot-1c. Le chariot-1c est désormais mappé sur les logements PCIe 2 et 4.
Le logement PCIe mappé sur le chariot-3d QW (logement PCIe 1) est réaffecté au chariot-1d. Le chariot-1d est désormais mappé sur les emplacements PCIe 1 et 3.
SLN314299_en_US__14image(2913)
