Návod pro demontáž jednotek vyměnitelných zákazníkem k počítači Precision 3541

Résumé: Tento článek představuje průvodce těmi částmi mobilní pracovní stanice Dell Precision 3541, které může vyjmout a vyměnit každý uživatel.

Cet article concerne Cet article ne concerne pas Cet article n’est associé à aucun produit spécifique. Toutes les versions du produit ne sont pas identifiées dans cet article.
Consulter d’autres ressources

Symptômes

Tyto návody vás provedou postupem bezpečného odebrání jednotek vyměnitelných zákazníkem (CRU) v systému Precision 3541. (Jednotky CRU jsou součásti systému, jejichž výměna nebo odebrání nevyžaduje zásah technika.) Návody také obsahují obrázky, které odkazují na popisované kroky.

Obsah:

  1. Návod pro vyjmutí jednotek CRU
  2. Pokyny pro odebrání



Návod po demontáž



Pokud tyto návody nepokrývají hledané informace, nahlédněte do příručky k systému.

Článek níže obsahuje informace o bezpečném postupu, který musíte dodržet, než začnete pracovat s elektrickým zařízením.

Cause



Pokyny pro odebrání



SLN317344_en_US__1icon Poznámka: Obsah zobrazíte kliknutím na níže uvedenou část, kterou chcete otevřít.

 |



SLN317344_en_US__2ReqTools_E7450_BKeith_01

1 Malý šroubovák Phillips 2 Plastové páčidlo
3 Malý plochý šroubovák

SLN317344_en_US__1icon Poznámka: Upozorňujeme, že použitím velkého křížového nebo plochého šroubováku můžete poškodit hlavu šroubů. K jejich odšroubování by pak byly třeba speciální nástroje, které naši technici na místě nemají k dispozici.



  1. Přípravné instrukce před vyjmutím hlavního přístupového panelu:

    1. Během montáže nebo demontáže kterékoliv součásti hardwaru se vždy ujistěte, že máte řádně zálohovaná veškerá data.

    2. Od počítače odpojte všechny telefonní, síťové a USB kabely.

    3. Odpojte počítač a všechna připojená zařízení z elektrických zásuvek.

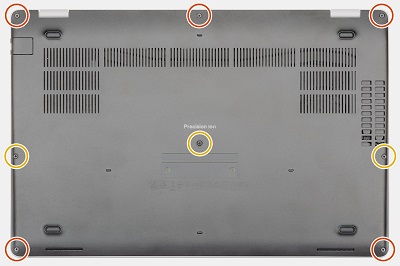

  2. Vyšroubujte tři (3) šrouby z horní části základny a dva (2) šrouby ze spodní části základny a ponechejte je odděleně od tří (3) šroubů, které vyšroubujte přes střední část základny (prvních 5 červených kroužkovaných šroubů je delší než 3 oranžové kroužkové šrouby uprostřed).

SLN317344_en_US__4CRU_3541_Door_01_BK

  1. Pomocí plastového páčidla nebo podobného nástroje vypačte základnu. Začněte od pravého pantu a pokračujte ve směru hodinových ručiček kolem základny.

SLN317344_en_US__5CRU_3541_Door_02_BK

  1. Zvedněte spodní kryt z počítače.



  1. Přípravné instrukce před vyjmutím baterie:

    1. Během montáže nebo demontáže kterékoliv součásti hardwaru se vždy ujistěte, že máte řádně zálohovaná veškerá data.

    2. Od počítače odpojte všechny telefonní, síťové a USB kabely.

    3. Odpojte počítač a všechna připojená zařízení z elektrických zásuvek.

    4. Vyjměte přístupový panel.

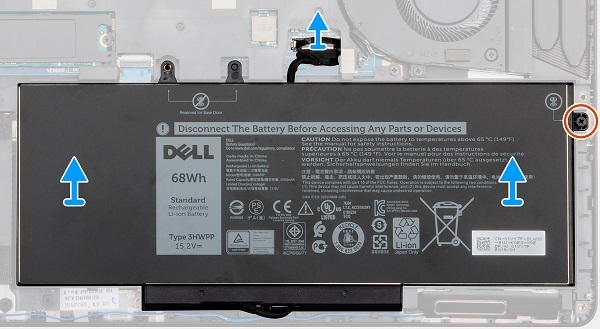

  2. Odpojte kabel baterie od základní desky a vyšroubujte jisticí šroub z pravé strany baterie.

SLN317344_en_US__6CRU_3541_Battery_01_BK

  1. Vyjměte baterii z počítače.



  1. Přípravné instrukce před vyjmutím systémového ventilátoru:

    1. Během montáže nebo demontáže kterékoliv součásti hardwaru se vždy ujistěte, že máte řádně zálohovaná veškerá data.

    2. Od počítače odpojte všechny telefonní, síťové a USB kabely.

    3. Odpojte počítač a všechna připojená zařízení z elektrických zásuvek.

    4. Sejměte kryt systému a vyjměte baterii.

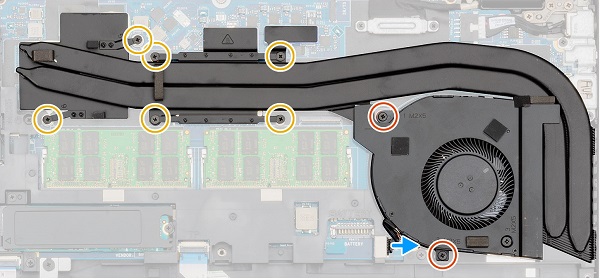

  1. Vyšroubujte šest (6) šroubů z chladiče podél horního okraje systému a ponechte je odděleně od dvou (2) šroubů, které je třeba vyjmout z ventilátoru v pravém horním rohu. (6 šroubů s oranžovým kroužkem je menší než 2 šrouby s červeným kroužkem, které upevňují ventilátor.)

SLN317344_en_US__7CRU_3541_Fan_Discrete_01_BK

  1. Odpojte kabel ventilátoru od základní desky a vyjměte jednotku ventilátoru/chladiče z počítače.

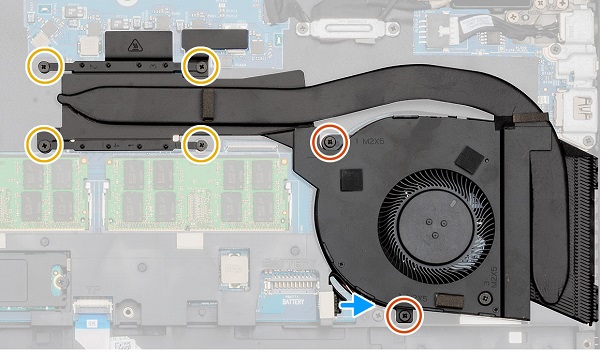

  1. Vyšroubujte čtyři (4) šrouby z chladiče podél horního okraje systému a ponechte je odděleně od dvou (2) šroubů, které je třeba vyjmout z ventilátoru v pravém horním rohu. (4 šrouby s oranžovým kroužkem jsou menší než 2 šrouby s červeným kroužkem, které upevňují ventilátor.)

SLN317344_en_US__8CRU_3541_Fan_UMA_01_BK

  1. Odpojte kabel ventilátoru od základní desky a vyjměte jednotku ventilátoru/chladiče z počítače.



  1. Přípravné instrukce před vyjmutím (volitelného) držáku karty microSIM:

    1. Během montáže nebo demontáže kterékoliv součásti hardwaru se vždy ujistěte, že máte řádně zálohovaná veškerá data.

    2. Od počítače odpojte všechny telefonní, síťové a USB kabely.

    3. Odpojte počítač a všechna připojená zařízení z elektrických zásuvek.

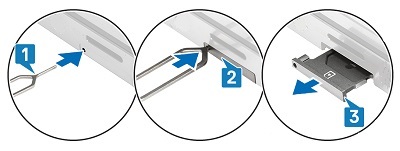

  2. Vložte narovnanou kancelářskou sponku nebo nástroj pro vyjmutí karty SIM do otvoru na levé straně držáku karty microSIM [1 > 2].

  3. Držák karty by se měl částečně vysunout z pravé strany systému [3].

SLN317344_en_US__9CRU_3541_SIM_01_BK

  1. Uchopte držák a vytáhněte jej ze systému.



  1. Přípravné instrukce před vyjmutím paměťové karty microSD:

    1. Během montáže nebo demontáže kterékoliv součásti hardwaru se vždy ujistěte, že máte řádně zálohovaná veškerá data.

    2. Od počítače odpojte všechny telefonní, síťové a USB kabely.

    3. Odpojte počítač a všechna připojená zařízení z elektrických zásuvek.

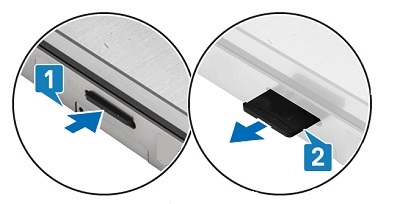

  2. Stiskněte a uvolněte kartu microSD ve slotu, aby se částečně vysula z pravé strany systému [1].

SLN317344_en_US__10CRU_3541_SD_01_BK

  1. Uchopte kartu a vytáhněte ji ze slotu [2].



  1. Přípravné instrukce před vyjmutím paměti:

    1. Během montáže nebo demontáže kterékoliv součásti hardwaru se vždy ujistěte, že máte řádně zálohovaná veškerá data.

    2. Od počítače odpojte všechny telefonní, síťové a USB kabely.

    3. Odpojte počítač a všechna připojená zařízení z elektrických zásuvek.

    4. Sejměte kryt systému a vyjměte baterii.

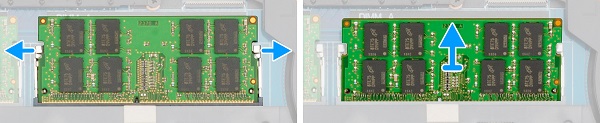

  2. Paměť se nachází uprostřed systému, roztáhněte kovové pojistné svorky na obou stranách paměťového modulu DIMM, aby paměť vyskočila pod úhlem ze základní desky.

SLN317344_en_US__11CRU_3541_Memory_01_BK

  1. Vytáhněte paměťový modul DIMM z konektoru a z počítače.

SLN317344_en_US__1icon Poznámka: Zopakujte kroky 2 a 3 u dalších paměťových modulů DIMM v systému.



  1. Přípravné instrukce před vyjmutím disku SSD (Solid State Drive):

    1. Během montáže nebo demontáže kterékoliv součásti hardwaru se vždy ujistěte, že máte řádně zálohovaná veškerá data.

    2. Od počítače odpojte všechny telefonní, síťové a USB kabely.

    3. Odpojte počítač a všechna připojená zařízení z elektrických zásuvek.

    4. Sejměte kryt systému a vyjměte baterii.

  2. Disk SSD se nachází mezi přihrádku na baterii a pamětí. Vyšroubujte dva (2) šrouby, které upevňují kartu k základní desce.

SLN317344_en_US__13CRU_3541_SSD_01_BK

  1. Sejměte tepelnou podložku a vytáhněte disk SSD z konektoru a počítače.



  1. Přípravné instrukce před vyjmutím karty WWAN (3G, Mobilní):

    1. Během montáže nebo demontáže kterékoliv součásti hardwaru se vždy ujistěte, že máte řádně zálohovaná veškerá data.

    2. Od počítače odpojte všechny telefonní, síťové a USB kabely.

    3. Odpojte počítač a všechna připojená zařízení z elektrických zásuvek.

    4. Sejměte kryt systému a vyjměte baterii.

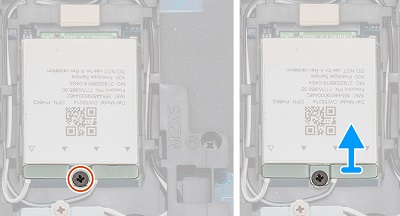

  2. Karta WWAN se nalézá v levém horním rohu systému, vyšroubujte šroub, který přidržuje zajišťovací držák k základní desce, a sejměte držák.

SLN317344_en_US__14CRU_3541_WWAN_01_BK

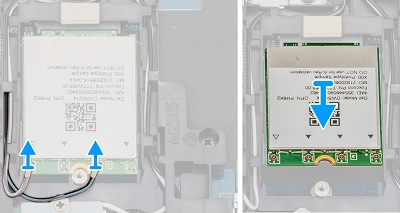

  1. Odpojte anténní kabely od konce karty WWAN, jedná se o konektory se stiskacími knoflíky, které vyskočí pomocí tlaku prstu nebo plastové jehly.

SLN317344_en_US__15CRU_3541_WWAN_02_BK

  1. Vyjměte kartu z konektoru a z počítače.



  1. Přípravné instrukce před vyjmutím karty WLAN (WiFi, bezdrátová):

    1. Během montáže nebo demontáže kterékoliv součásti hardwaru se vždy ujistěte, že máte řádně zálohovaná veškerá data.

    2. Od počítače odpojte všechny telefonní, síťové a USB kabely.

    3. Odpojte počítač a všechna připojená zařízení z elektrických zásuvek.

    4. Sejměte kryt systému a vyjměte baterii.

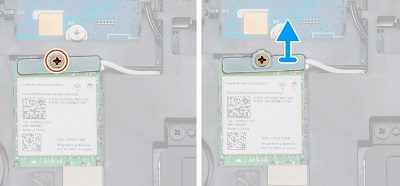

  2. Karta WLAN se nalézá mezi knoflíkovou baterií a pamětí v systému. Vyšroubujte šroub, který přidržuje zajišťovací držák k základní desce, a sejměte držák.

SLN317344_en_US__16CRU_3541_WLAN_01_BK

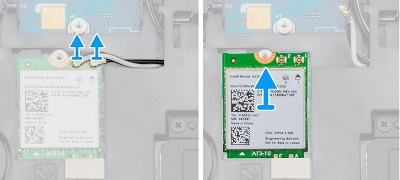

  1. Odpojte kabely antény od konce karty WLAN, jedná se o konektory se stiskacími knoflíky, které vyskočí některými tlaky z prstu nebo plastové jehly.

SLN317344_en_US__17CRU_3541_WLAN_02_BK

  1. Vyjměte kartu z konektoru a z počítače.

Résolution



Pokud potřebujete další pomoc, obraťte se na technickou podporu.
