Symptômes
Cet article traite des états, des emplacements, des descriptions, etc. des principaux composants LED de PowerStore. Il est essentiel de comprendre les états des LED pour le dépannage.
L’avant du boîtier de base contient les éléments suivants :
Tableau 1 : Vue avant du boîtier de base Boîtier de
base et voyants des disques:
Tableau 2 : Voyants du boîtier de base et du disque
Tableau 3 : Vue arrière du boîtier de base
État du voyant du module intégré et de la carte à 4 ports: voyants du
module intégré:
Tableau 4 : Vue du module intégré
L’exemple ci-dessus est un module Ethernet.
LED du bloc d’alimentation du boîtier de base :
Tableau 6 : Bloc d’alimentation du boîtier de base
Tableau 7 : Vue avant du boîtier d’extension 2U, 25 disques
2U, boîtier d’extension 25 disques et voyants Dta dvd de disque:
Tableau 8 : LED du boîtier d’extension 2U à 25 disques et du lecteur Dta lcd
Tableau 9: Vue arrière du boîtier d’extension 2U, 25 disques, ports LCC du
boîtier d’extension à 25 disques, voyants et connecteurs:
2U, 25 disques Emplacements des composants LCC du boîtier d’extension:
Tableau 10: Emplacements des composants LCC du boîtier d’extension 2U à 25 disques État des
voyants LCC de 12 Gbit/s:
Tableau 11: État des voyants LCC 12 Gbit/s
Tableau 12: État du voyant LED du module d’alimentation et de refroidissement du boîtier d’extension
2U, 25 disques, boîtier d’extension 25 disques, bloc d’alimentation et refroidissement du boîtier d’extension:
Tableau 13: État du voyant du module d’alimentation et de refroidissement du boîtier d’extension 2U à 25 disques
Sommaire
- Avant de commencer
- Vue avant du boîtier de base
- Vue arrière du boîtier de base
- Vue du module intégré
- Vue du module d’E/S du boîtier de base
- Bloc d’alimentation du boîtier de base
- Vue avant du boîtier d’extension à 25 disques, 2U
- Vue arrière du boîtier d’extension à 25 disques, 2U
- Module d’alimentation et refroidissement du boîtier d’extension à 25 disques, 2U
1. Avant de commencer
- Cet article utilise les informations fournies dans le Guide d’information sur le matériel PowerStore.
- Chaque nœud contient un module intégré qui peut contenir une carte 4 ports pour la connectivité frontale et la communication interne entre les nœuds et les appliances.
- Cet article inclut un diagramme du nœud A (nœud inférieur). Le nœud B aura la même structure de voyants LED, mais il sera inversé, car le nœud est installé à l’envers dans le boîtier.
2. Vue avant du boîtier de base
L’avant du boîtier de base contient les éléments suivants :
| Emplacement | Description |
|---|---|
| 1 | Disques. |
| 2 | Disques NVMe NVRAM (remarque: Dans les configurations qui n’utilisent que deux disques NVRAM NVMe, les logements 21 et 22 doivent rester vides.) |
| 3 | LED de mise sous tension du boîtier de base |
| 4 | LED d’activité et d’alimentation du disque |
| 5 | LED de panne du disque |
base et voyants des disques:
| VOYANTS | Emplacement | État | Description |
|---|---|---|---|
| Panne du disque | 1 | Orange | Une panne s’est produite. |
| Éteint | Aucune erreur ne s’est produite. | ||
| Activité du disque | 2 | Blue (Bleu) | Activité du disque. |
| Éteint | Le disque est hors tension. | ||
| Panne et alimentation du boîtier de base | 3 | Blue (Bleu) | L’alimentation est sous tension. Aucune erreur ne s’est produite. |
| Orange | L’alimentation est sous tension. Une panne s’est produite dans le boîtier. | ||
| En alternance bleu et orange | Le système n’est pas initialisé. | ||
| Éteint | Appareil hors tension. |
3. Vue arrière du boîtier de base
- L’arrière du boîtier de base contient deux nœuds: Nœud A et nœud B.
- Chaque nœud contient les composants matériels suivants :
- Un module intégré
- Deux modules d’E/S en option
- Un bloc d’alimentation
| Emplacement | Description |
|---|---|
| 1 | Nœud B |
| 2 | Nœud A |
| 3 | Module d’alimentation |
| 4 | Module d’E/S, logements 0 et 1 |
| 5 | Module intégré |
4. Vue du module intégré
- Chaque nœud contient un module intégré qui peut contenir une carte 4 ports pour la connectivité frontale et la communication interne entre les nœuds et les appliances.
- Les deux premiers ports de la carte 4 ports du module intégré se connectent à un commutateur Ethernet 10 GbE/25 GbE.
- Remarque : Les deux nœuds doivent avoir le même type de modules intégrés dans les mêmes logements.
- Le module intégré contient les composants suivants :
- Une carte 4 ports
- Un bouton d’interruption non masquable (NMI)
- Deux ports back-end mini-SAS HD
- Deux connecteurs RJ-45 LAN
- Port de gestion du système
- Port de service
- Un port USB.
- Un port série mini
- Un port série DB9
État du voyant du module intégré et de la carte à 4 ports: voyants du
module intégré:
| VOYANTS | Emplacement | État | Description |
|---|---|---|---|
| Alimentation du module intégré | 1 | Orange | Le module intégré a subi une panne. |
| Éteint | Aucune erreur ne s’est produite, le fonctionnement est normal. | ||
| Liaison du port Ethernet | 2 | Vert | Liaison établie. |
| Éteint | Aucune liaison établie | ||
| Activité du port Ethernet | 3 | Orange clignotant | Activité du port. |
| Éteint | Aucune activité de port. | ||
| Liaison de port SAS | 4 | Blue (Bleu) | La liaison du port SAS est active. |
| Éteint | Aucune liaison établie. | ||
| Liaison de port | 5 | Vert | Liaison haut débit active. |
| Orange | Liaison avec une vitesse dégradée active. | ||
| Éteint | Liaison inactive | ||
| Panne du nœud | 6 | Orange | Une panne s’est produite. |
| Blue (Bleu) | Nœud en mode dégradé. | ||
| Orange ou bleu clignotant | Le système est en cours de démarrage. | ||
| Bleu et orange en alternance (bleu pendant 3 secondes) | Le système n’est pas initialisé. Aucune adresse IP de gestion n’a été affectée. | ||
| Bleu et orange en alternance à des intervalles d’une seconde | Nœud en mode service. | ||
| Éteint | Aucune erreur ne s’est produite. Le fonctionnement est normal. | ||
| Alimentation du nœud | 7 | Vert | Aucun nœud (alimentation principale). |
| Vert clignotant | Le nœud initialise une session serial-over-LAN (mode veille). | ||
| Éteint | Le nœud est hors tension. | ||
| Retrait dangereux | 8 | Blanc | Ne retirez pas le nœud. Un retrait incorrect pourrait provoquer une perte de données. |
| Éteint | Retirez le module intégré en toute sécurité lorsque le module intégré a été correctement préparé. |
Remarque : Pour plus d’informations, reportez-vous aux articles suivants:
5. Vue du module d’E/S du boîtier de base
L’exemple ci-dessus est un module Ethernet.
| VOYANTS | Emplacement | État | Description |
|---|---|---|---|
| Liaison de port | 1 | Vert ou bleu | Liaison active |
| Éteint | Liaison inactive | ||
| Panne d’alimentation | 2 | Vert | Mise sous tension |
| Orange | Panne d’alimentation |
Tableau 5 : Vue du module d’E/S du boîtier de base
6. Bloc d’alimentation du boîtier de base
- Chaque nœud du boîtier de base contient un bloc d’alimentation.
- Si le bloc d’alimentation d’un nœud tombe en panne, l’autre bloc d’alimentation assure l’alimentation de l’ensemble de l’appliance.
LED du bloc d’alimentation du boîtier de base :
| VOYANTS | Emplacement | État | Description |
|---|---|---|---|
| Faute | 1 | Orange fixe | Panne du bloc d’alimentation ou de la sauvegarde. Vérifiez la connexion des câbles. |
| Éteint | Aucune panne. | ||
| Alimentation CC (sortie) - Non pris en charge | 2 | Vert | Sans objet. |
| Éteint | Sans objet. | ||
| Alimentation secteur (entrée) | 3 | Vert | L’alimentation secteur est sous tension. |
| Éteint | L’alimentation secteur est hors tension. Vérifiez la source d’alimentation. |
7. Vue avant du boîtier d’extension à 25 disques, 2U
L’avant du boîtier d’extension à 25 disques, 2U comprend les composants suivants :
- Disques avec supports de 2,5 pouces (remplaçables à chaud)
- Voyants d’état
| Emplacement | Description |
|---|---|
| 1 | Disques SAS de 2,5 pouces, 12 Gbit/s |
| 2 | LED de panne du boîtier d’extension (orange) |
| 3 | LED d’état de l’alimentation du boîtier d’extension (bleu) |
| 4 | État et activité du disque (bleu) |
| 5 | LED de panne du disque (orange) |
2U, boîtier d’extension 25 disques et voyants Dta dvd de disque:
| VOYANTS | Emplacement | Couleur | État | Description |
|---|---|---|---|---|
| Panne du boîtier d’extension | 2 | Blue (Bleu) | Allumé | Aucune panne |
| Orange | Allumé | Faute | ||
| Alimentation du boîtier d’extension | 3 | Blue (Bleu) | Allumé | Mise sous tension et sous tension |
| — | Éteint | Hors tension | ||
| Panne du disque | 4 | Orange | Allumé | Faute |
| — | Éteint | Aucune panne | ||
| Alimentation et activité du disque | 5 | Blue (Bleu) | Allumé | Mise sous tension et sous tension |
| Clignotant | Activité du disque |
8. Vue arrière du boîtier d’extension à 25 disques, 2U
L’arrière du boîtier d’extension à 25 disques, 2U comprend les composants suivants :
| Emplacement | Description |
|---|---|
| 1 | Module d’alimentation et de refroidissement (B) |
| 2 | Carte LCC SAS 12 Gbit/s (LCC) (B) |
| 3 | Module d’alimentation et de refroidissement (A) |
| 4 | Carte LCC SAS 12 Gbit/s (LCC) (A) |
boîtier d’extension à 25 disques, voyants et connecteurs:
2U, 25 disques Emplacements des composants LCC du boîtier d’extension:
| Emplacement | Description |
|---|---|
| 1 | Poignées des loquets d’éjection. |
| 2 | LED de panne LCC |
| 3 | Port de gestion LCC (RJ-12) (non utilisé) |
| 4 | Affichage de l’ID de bus back-end (affiche toujours 01). |
| 5 | LED d’alimentation LCC |
| 6 | Affichage de l’ID du boîtier |
| 7 | Ports SAS 12 Gbits/s |
| 8 | LED d’état du port SAS |
voyants LCC de 12 Gbit/s:
| VOYANTS | Emplacement | Couleur | État | Description |
|---|---|---|---|---|
| LED de panne LCC | 2 | Orange | Allumé | Panne dans le LCC |
| — | Éteint | Aucune panne ou hors tension | ||
| LED d’alimentation LCC | 5 | Vert | Allumé | Sous tension et aucune panne |
| — | Éteint | Hors tension | ||
| LED d’état du port SAS | 8 | Orange | Allumé | Port SAS en panne |
| Blue (Bleu) | Allumé | Port SAS lié | ||
| — | Éteint | Aucun connecteur dans le port |
9. Module d’alimentation et refroidissement du boîtier d’extension à 25 disques, 2U

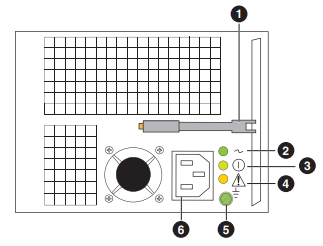

La figure suivante illustre un exemple de bloc d’alimentation de boîtier d’extension à 25 disques, 2U de module de refroidissement et de LED d’état :
| Emplacement | Description |
|---|---|
| 1 | Poignée du loquet d’éjection |
| 2 | LED d’alimentation secteur (entrée) |
| 3 | LED d’alimentation CC (entrée) - (non pris en charge) |
| 4 | LED de panne du module d’alimentation et de refroidissement |
| 5 | Vis de mise à la terre |
| 6 | Alimentation CC du bloc d’alimentation sous tension |
2U, 25 disques, boîtier d’extension 25 disques, bloc d’alimentation et refroidissement du boîtier d’extension:
| VOYANTS | Emplacement | Couleur | État | Description |
|---|---|---|---|---|
| LED d’alimentation secteur (entrée) | 2 | Vert | Allumé | Alimentation secteur sous tension |
| — | Éteint | Alimentation secteur hors tension, vérifiez la source d’alimentation. | ||
| LED d’alimentation CC (sortie) | 3 | Vert | Allumé | Alimentation CC sous tension (non pris en charge) |
| — | Éteint | Alimentation CC hors tension, vérifiez la source d’alimentation. | ||
| LED de panne du module d’alimentation et de refroidissement | 4 | Orange | Allumé | Faute |
| Clignotant | Pendant la coupure de l’alimentation et en cas de panne de la protection contre les surtensions (OVP) et les sous-tensions (UVP) | |||
| — | Éteint | Aucune défaillance ou hors tension |
