「PowerEdge：システム セットアップ メニューを使用してRAIDコントローラーに外部設定をインポートする方法

外部構成は、現在の構成と同期されていないRAIDメタデータをRAIDコントローラーが識別した場合に検出されます。これは、ディスクまたは仮想ディスクがシステム間で移動された場合、またはRAIDセットが一時的にオフラインになり、後で復帰した場合に発生する可能性があります。

はじめに

この手順を使用する状況

この手順は、次のいずれかの条件に該当する場合にのみ使用してください。

• 新しいPERCの取り付けまたは交換後。
• 元のRAID構成は損なわれていないと予想され、リカバリーする必要があります。
• RAID仮想ディスク(VD)全体がオフラインであるか、外部ディスクが検出されて障害が発生しています。
  • このシナリオでは、アレイが失敗した理由を理解するためにログを確認するか、サポートのサポートを受けることをお勧めします。障害が発生したディスクがないとインポートできない可能性があるためです。

この手順を使用しない場合

次の状況では、外部設定をインポートしないでください。

• 仮想ディスクがオンラインまたは縮退ですが、まだアクセス可能です。
• RAIDがアクティブな間、外部設定が表示される物理ディスクは1台だけです。

このような場合は、影響を受けたディスクの外部設定をクリアし、RAIDを再構築します。単一ディスクの外部構成をアクティブなアレイにインポートすると、データが破損する可能性があります。

追記

• UEFIを実行しているPowerEdge R/T x30およびx40シリーズのシステムでは、従来のRAID BIOSが使用できない場合があります。設定は、システム セットアップ(F2)を使用して行います。
• RAIDの状態が不明な場合、または予期しないディスク ステータスが確認された場合は、Dellテクニカル サポートにお問い合わせいただくことをお勧めします。
• 外部設定をインポートまたはクリアするタイミングに関する一般的なガイダンスについては、「 PowerEdge: PERCコントローラーの外部設定のインポートまたはクリア。

管理者は、まず 仮想ディスクと物理ディスクのステータスを確認してから、 外部設定をインポートする必要があります。詳細については、該当するプロセスのリンクをクリックしてください。

仮想ディスクと物理ディスクのステータスの確認

1. システムの電源を入れます。
2. プロンプトが表示されたら、 F2 キーを押します。
3. システム設定のメイン メニューで［Device Settings］を選択します。

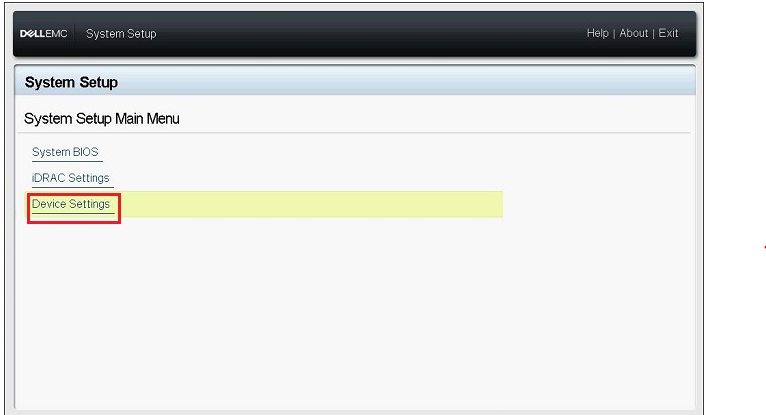

図1: システム セットアップ デバイスの設定


4. [Device Settings]メニューで適切な RAIDコントローラー をクリックします。

5. [Main Menu]で [Virtual Disk Management ]をクリックします。

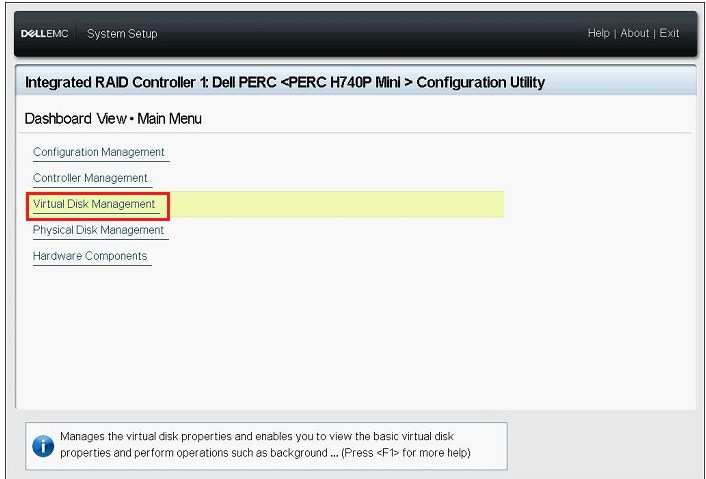

図2：仮想ディスクの管理


6. 表示された適切な仮想ディスク のステータス を確認し、 仮想ディスクのリンクをクリックします。

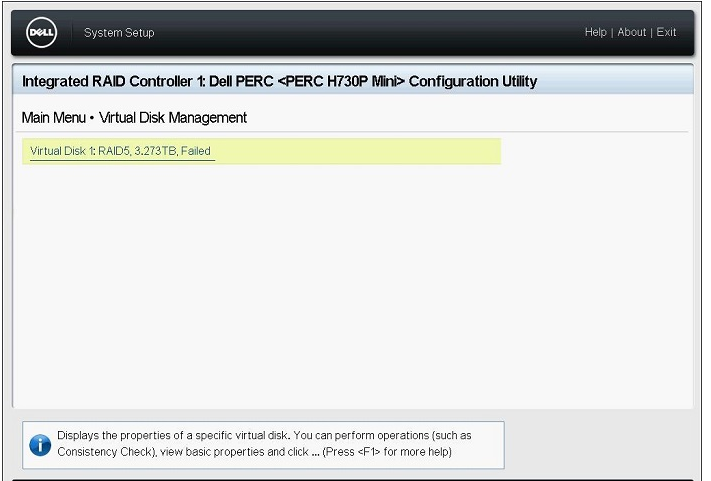

図3：仮想ディスクの選択


7. RAIDレベル、ステータス、およびサイズに関する情報を確認し、[View Associated Physical Disks]をクリックします。

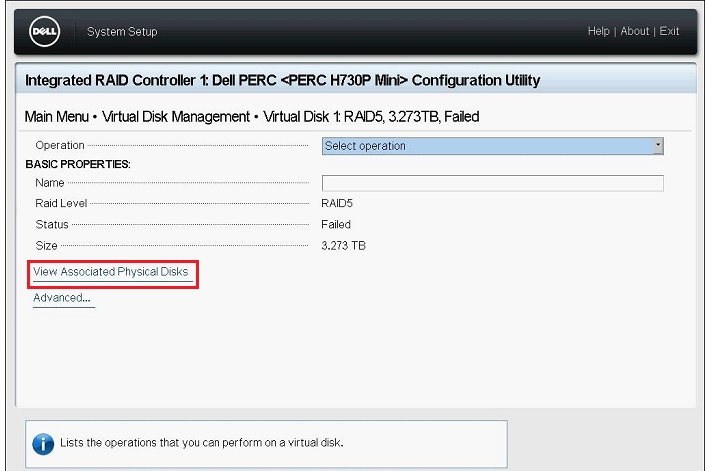

図4：関連する物理ディスクの表示


8. [ASSOCIATED PHYSICAL DISKS]フィールドで仮想ディスクの一部である物理ディスクを確認し、画面がメイン メニューに戻るまで[Back]をクリックします。
9. [Main Menu]から [Physical Disk Management ]をクリックします。
10. 表示されているすべての物理ディスク のステータス を確認し、各ディスクをクリックして 詳細を確認します。

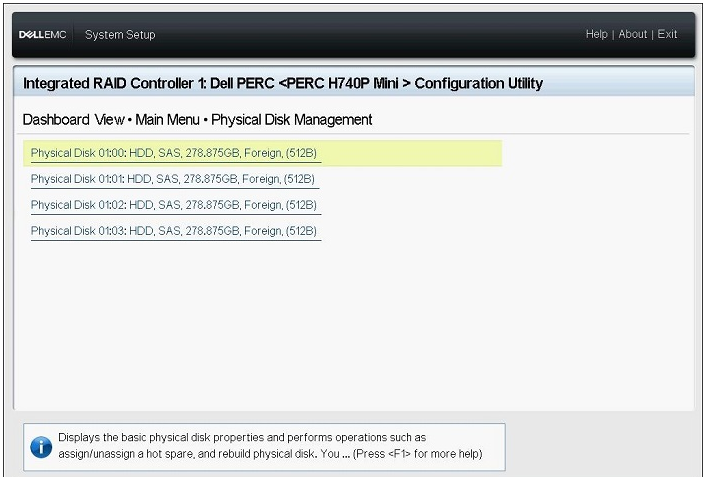

図5：物理ディスクの詳細


11. [ディスクの詳細]画面で次の項目を確認します。
    • PowerEdge R/T x30/x35シリーズ：物理ディスク ID、 ステータス、 サイズ
    • PowerEdge R/T x40/x45シリーズ：デバイスID、 バックプレーンID、 スロット番号、 ステータス、 サイズ
12. 残りのすべての物理ディスク のステータス を同じ方法で確認してから、[Main Menu]に戻ります。

外部設定のインポート

1. ［Main Menu］画面で［Configuration Management］をクリックします。
2. ［Manage Foreign Configuration］をクリックします。

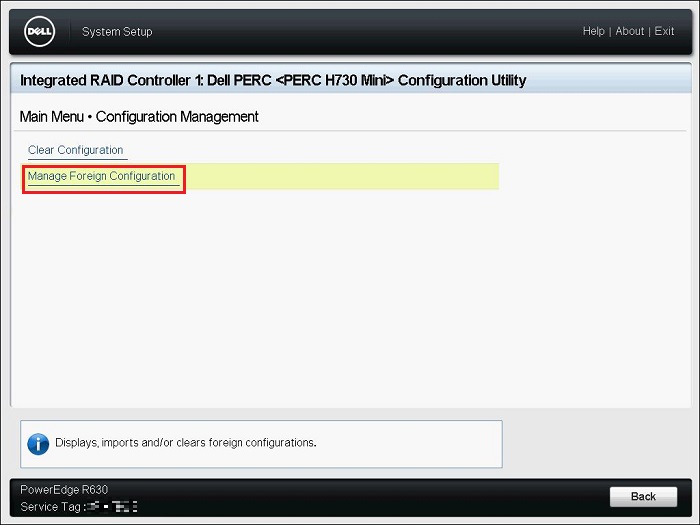

図6：外部設定の管理。


3. ［Preview Foreign Configuration］をクリックします。

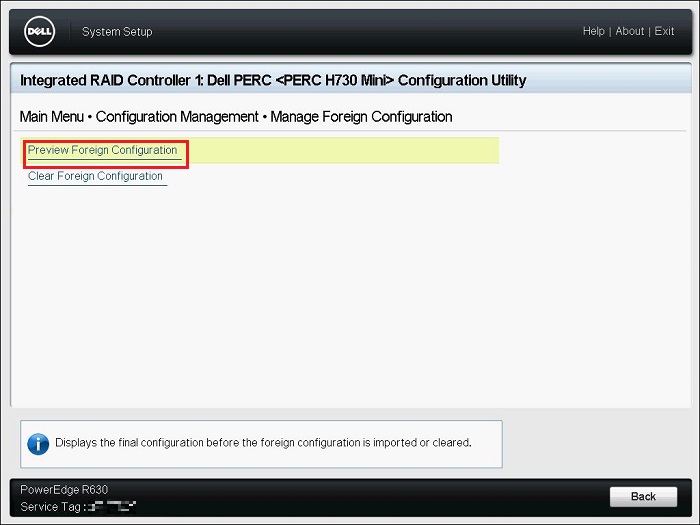

図7：外部設定のプレビュー


4. 仮想ディスク のステータス が "VIRTUAL DISKS INCLUDED AFTER FOREIGN CONFIGURATION IMPORT" が [Ready ]または [Degraded ]になっている場合は、[ Import Foreign Configuration]をクリックします。
   • PHYSICAL DISKS INCLUDED AFTER FOREIGN CONFIGURATION IMPORTファイルに置き換えます。外部設定のディスクのみを表示
   • VIRTUAL DISKS INCLUDED AFTER FOREIGN CONFIGURATION IMPORTファイルに置き換えます。インポート操作後の仮想ディスクの表示

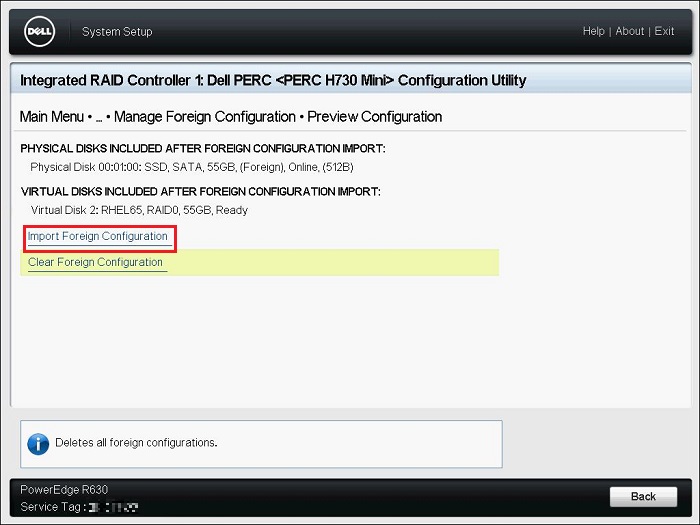

図8：外部設定の管理。


5. 表示された警告を読み、[ Confirm]を選択して、[ Yes]をクリックします。

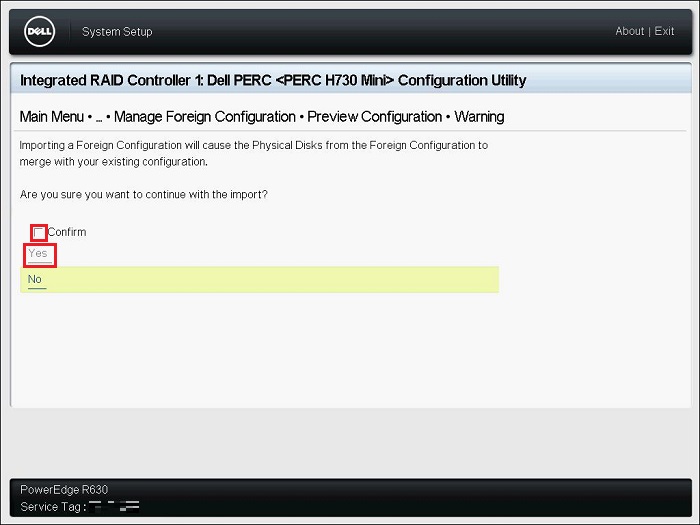

図9：警告の確認


6. メッセージが表示されたら "The operation has been performed successfully" が表示されたら、[ OK]をクリックします。

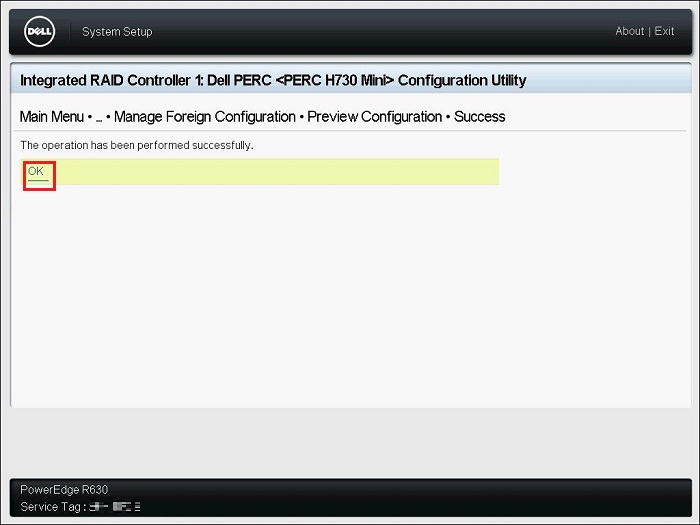

図10：外部インポートの成功


7. ［Configuration Management］画面で［Back］をクリックします。

8. [Main Menu]画面で [Virtual Disk Management ]をクリックし、仮想ディスクのステータスが [Ready]または [Degraded]になっていることを確認します。
   ステータスが [Ready]の場合は、手順9に進みます。
   ステータスが[準備完了]以外の場合は、次の手順に従ってステータスを確認します。
   1. 適切な仮想ディスクをクリックし、 ステータスを確認します。
   2. View Associated Physical Diskをクリックして、仮想ディスクの一部である物理ディスクを確認します。
      ディスク ステータスが [オンライン ]ステータス以外の場合は、Dellテクニカル サポートにお問い合わせください。

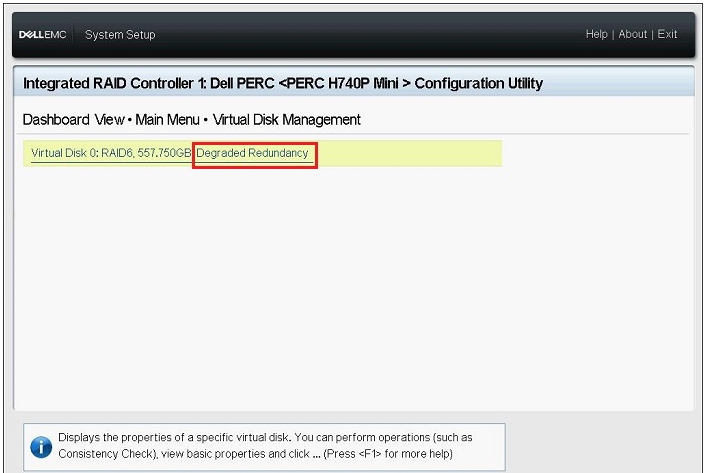

図11：劣化冗長状態の例

9. Back、Finish、Finish、Finishの順にクリックします。一旦警告が出ると、 "Are you sure you want to exit?" が表示されたら、[ はい]をクリックします。
10. オペレーティング システムが 起動します。

インポート成功後

• アレイのインポートが成功した場合は、PERCとドライブのファームウェアを使用可能な最新バージョンにアップデートすることをお勧めします。
• 外部設定が予期していなかった場合、つまり、ディスクを別のサーバーに移行したことや新しいPERCからの検出が原因ではない場合は、再構築の完了時にRAID VDの正常性を監視し、Lifecycleログを確認するか、レビューのためにSupportAssistレポートを収集することをお勧めします。
