PowerEdge: Een externe configuratie importeren in de RAID-controller via het systeeminstellingenmenu

Er wordt een afwijkende configuratie gedetecteerd wanneer de RAID-controller RAID-metadata identificeert die niet zijn gesynchroniseerd met de huidige configuratie. Dit kan gebeuren wanneer schijven of een virtuele schijf worden verplaatst tussen systemen, of wanneer een RAID-set tijdelijk offline gaat en later weer terugkeert.

Voordat u begint

Wanneer gebruikt u deze procedure?

Gebruik deze procedure alleen als aan een van de volgende voorwaarden wordt voldaan:

• Na het installeren of vervangen van een nieuwe PERC.
• De oorspronkelijke RAID-configuratie is naar verwachting intact en moet worden hersteld.
• De gehele virtuele RAID-schijf (VD) is offline of mislukt en er zijn externe schijven gedetecteerd.
  • In dit scenario wordt geadviseerd om de logboeken te controleren of ondersteuning te vragen bij het controleren van de logboeken om te begrijpen waarom de array is mislukt, omdat er mogelijk defecte schijven ontbreken die het onmogelijk maken om te importeren.

Wanneer moet u deze procedure niet gebruiken?

Importeer geen afwijkende configuratie in de volgende situaties:

• De virtuele schijf is Online of Degraded, maar nog steeds toegankelijk.
• Slechts één fysieke schijf geeft een externe configuratie weer terwijl de RAID actief blijft.

In deze gevallen wist u de externe configuratie op de betreffende schijf en kan de RAID opnieuw worden opgebouwd. Het importeren van een externe configuratie van één schijf in een actieve array kan leiden tot beschadiging van data.

Extra opmerkingen

• Op PowerEdge R/T x30 en x40 serie systemen met UEFI is het traditionele RAID BIOS mogelijk niet beschikbaar. De configuratie wordt uitgevoerd via System Setup (F2).
• Dell Technologies raadt aan om contact op te nemen met Dell Technische Support als de RAID-status onduidelijk is of als er onverwachte schijfstatussen worden waargenomen.
• Zie PowerEdge voor algemene richtlijnen voor het importeren of wissen van een externe configuratie : Afwijkende configuraties op PERC-controllers importeren of wissen.

Een beheerder moet eerst de status van de virtuele en fysieke schijf controleren en vervolgens vreemde configuraties importeren. Klik op de gewenste proceskoppeling voor meer informatie.

De status van de virtuele en fysieke schijf controleren

1. Zet het systeem aan.
2. Druk op de F2-toets wanneer daarom wordt gevraagd.
3. Selecteer Apparaatinstellingen in het System Setup Main Menu.

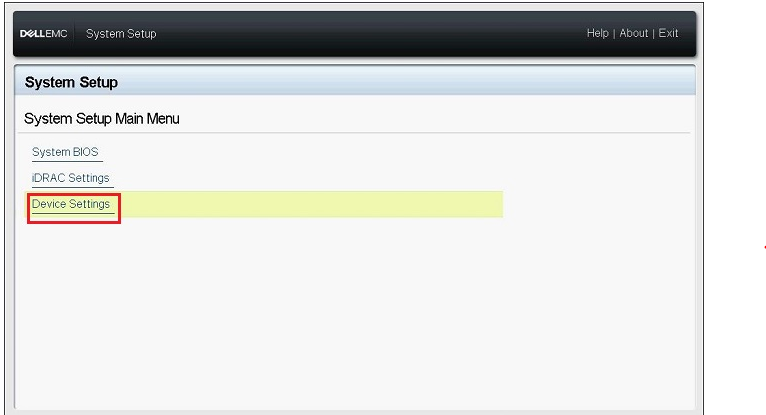

Afbeelding 1: Apparaatinstellingen voor systeeminstellingen


4. Klik op de juiste RAID-controller in het menu Apparaatinstellingen.

5. Klik op Virtual Disk Management in het hoofdmenu.

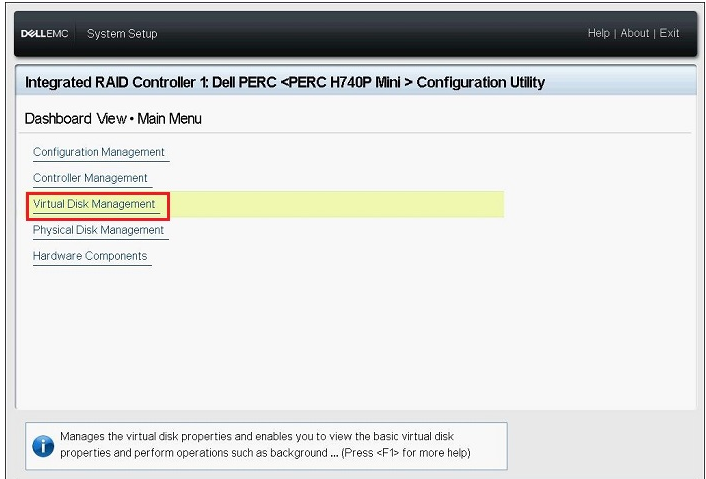

Afbeelding 2: Beheer van virtuele schijven


6. Controleer de status van de juiste virtuele schijf die wordt weergegeven en klik vervolgens op de koppeling virtuele schijf.

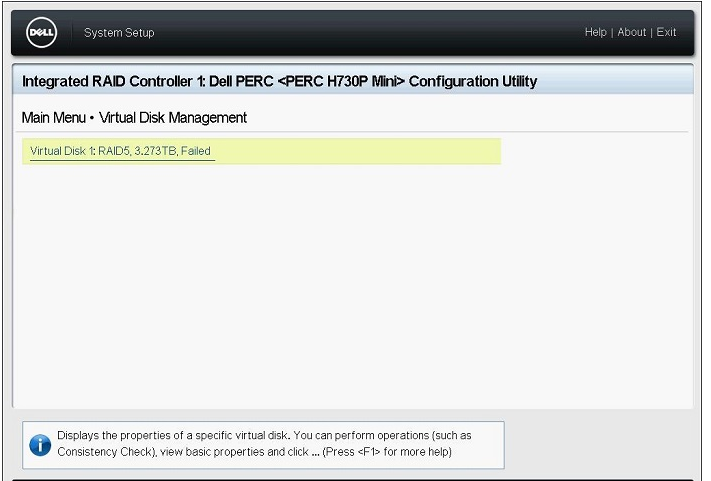

Afbeelding 3: De virtuele schijf selecteren


7. Controleer de informatie over het RAID-niveau, de status en de grootte en klik vervolgens op Gekoppelde fysieke schijven weergeven.

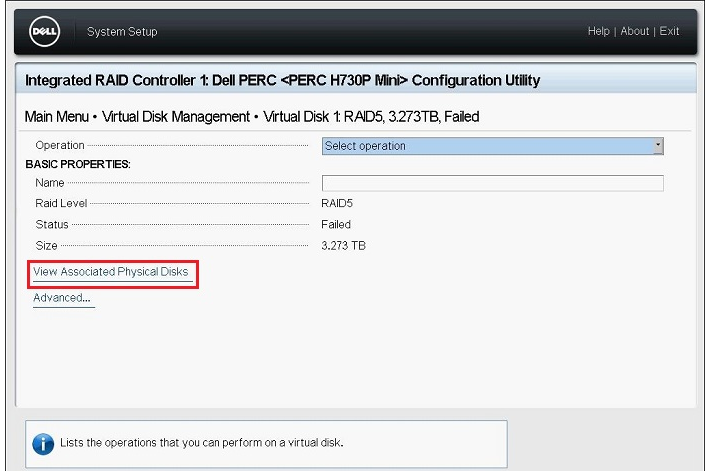

Afbeelding 4: Bijbehorende fysieke schijven weergeven


8. Controleer de fysieke schijven die deel uitmaken van de virtuele schijf in het veld ASSOCIATED PHYSICAL DISKS en klik vervolgens op Terug totdat het scherm terugkeert naar het hoofdmenu.
9. Klik op Physical Disk Management in het hoofdmenu.
10. Controleer de status van alle weergegeven fysieke schijven en klik op elke schijf om de details te controleren.

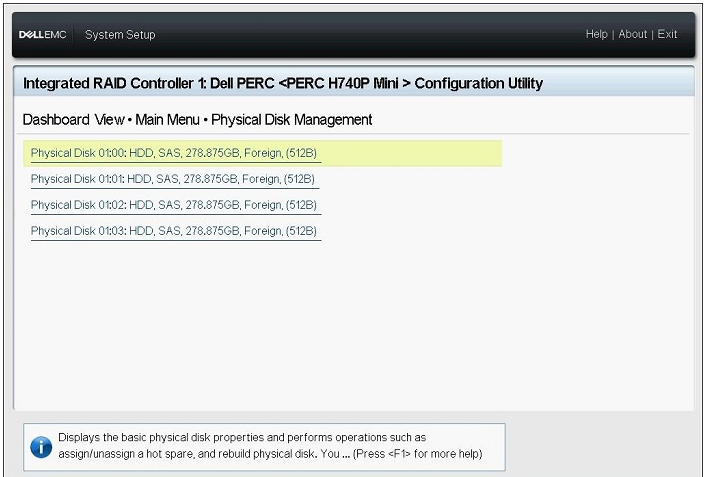

Afbeelding 5: Details fysieke schijf


11. Controleer de volgende items op het scherm met schijfdetails:
    • PowerEdge R/T x30/x35 serie: Fysieke schijf-ID,status, grootte
    • PowerEdge R/T x40/x45 serie: Apparaat-ID,backplane-ID,slotnummer, status, grootte
12. Controleer de status van alle resterende fysieke schijven op dezelfde manier en keer dan terug naar het hoofdmenu.

Afwijkende configuraties importeren

1. Klik op Configuration Management in het scherm met het hoofdmenu.
2. Klik op Manage Foreign Configuration.

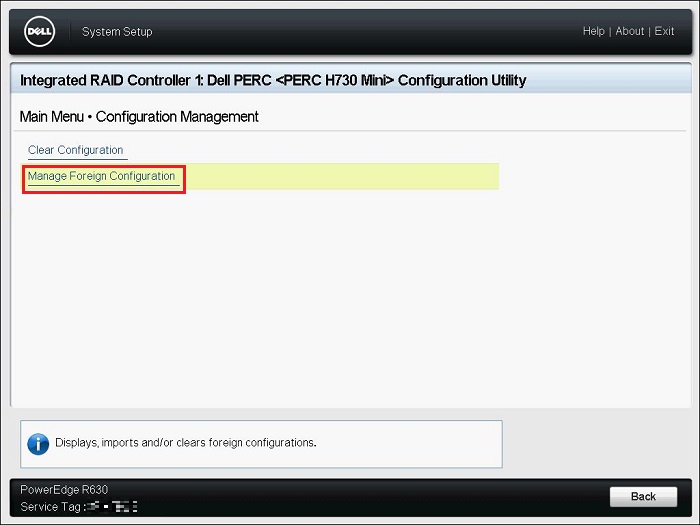

Afbeelding 6: Afwijkende configuratie beheren.


3. Klik op Preview Foreign Configuration.

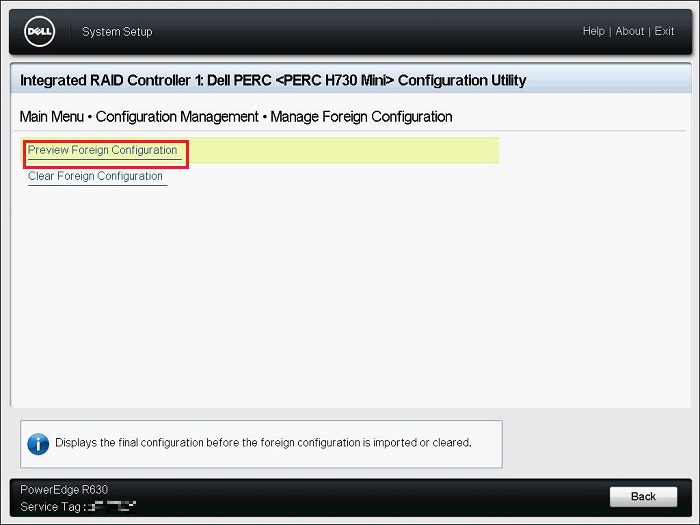

Afbeelding 7: Voorbeeld van externe configuratie bekijken


4. Controleer of de status van de virtuele schijf wordt weergegeven op het "VIRTUAL DISKS INCLUDED AFTER FOREIGN CONFIGURATION IMPORT" is Ready of Degraded en klik vervolgens op Import Foreign Configuration.
   • PHYSICAL DISKS INCLUDED AFTER FOREIGN CONFIGURATION IMPORT: Geeft alleen schijven in externe configuratie weer
   • VIRTUAL DISKS INCLUDED AFTER FOREIGN CONFIGURATION IMPORT: Toont de virtuele schijf na de importbewerking

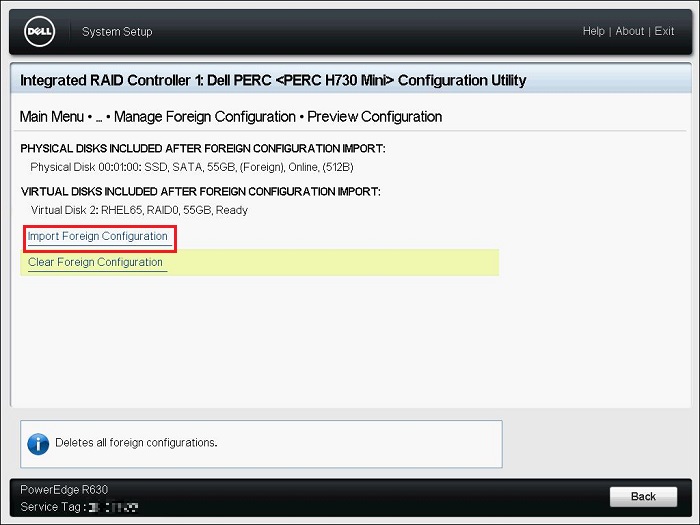

Afbeelding 8: Afwijkende configuratie beheren.


5. Lees de weergegeven waarschuwing, selecteer Bevestigen en klik vervolgens op Ja.

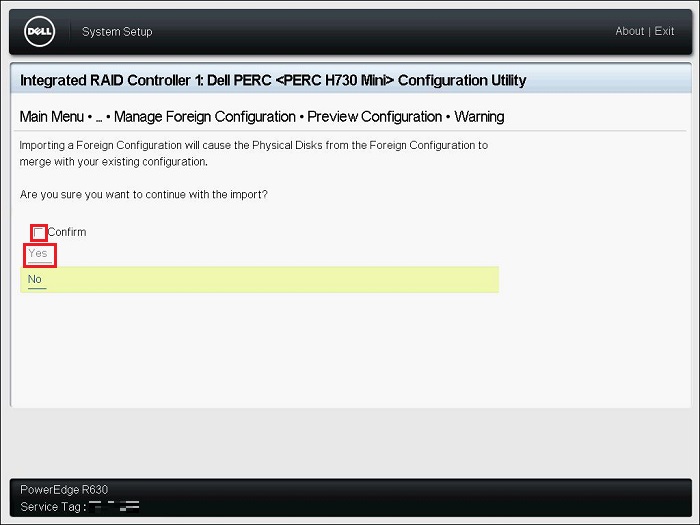

Afbeelding 9: Bevestiging van de waarschuwing


6. Zodra het bericht "The operation has been performed successfully" wordt weergegeven, klikt u op OK.

Afbeelding 10: Succes van buitenlandse import


7. Klik op Back in het venster Configuration Management.

8. Klik op Virtual Disk Management in het hoofdmenuscherm. Controleer of de status van de virtuele schijf Ready of Degraded is.
   Als de status Gereed is, gaat u naar stap 9.
   Als de status iets anders is dan Gereed, volg dan de onderstaande stappen om de status te controleren.
   1. Klik op de juiste virtuele schijf en controleer de status.
   2. Klik op Gekoppelde fysieke schijf weergeven en controleer de fysieke schijven die deel uitmaken van de virtuele schijf.
      Neem contact op met de technische support van Dell als de schijfstatus iets anders is dan de onlinestatus .

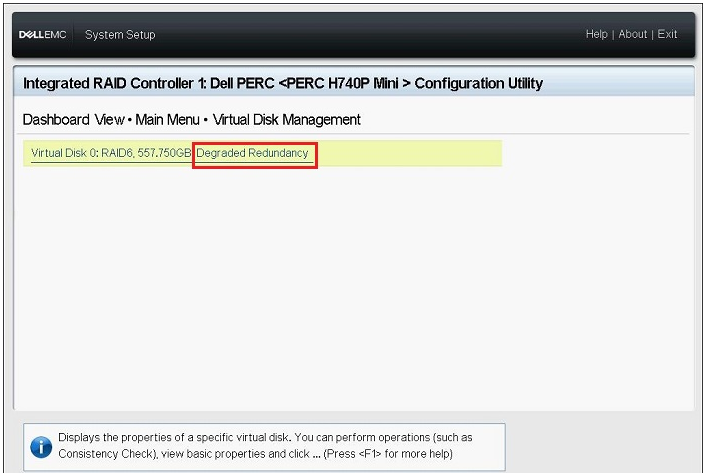

Afbeelding 11: Voorbeeld van een verslechterde redundantiestatus

9. Klik op Terug, Voltooien, Voltooien en vervolgens op Voltooien. Zodra de waarschuwing, "Are you sure you want to exit?" wordt weergegeven, klikt u op Ja.
10. Het besturingssysteem wordt opgestart.

Na succesvolle import

• Als het importeren van de array is gelukt, wordt aanbevolen om de firmware van de PERC en de schijven bij te werken naar de nieuwste beschikbare versies.
• Als de afwijkende configuratie niet werd verwacht, wat betekent dat dit niet het gevolg is van het migreren van schijven naar een andere server of detectie van een nieuwe PERC, wordt geadviseerd om de status van RAID VD te controleren terwijl het opnieuw opbouwen wordt voltooid, de Lifecycle-logboeken te controleren of een SupportAssist-rapport te verzamelen ter beoordeling.
