PowerEdge: Jak importovat neznámou konfiguraci do řadiče RAID pomocí nabídky System Setup

Když řadič RAID rozpozná metadata pole RAID, která nejsou synchronizována s aktuální konfigurací, je zjištěna neznámá konfigurace. K tomu může dojít, když dojde k přesunu disků nebo virtuálního disku mezi systémy nebo když sada RAID dočasně přejde do režimu offline a později se vrátí.

Než začnete

Kdy použít tento postup

Tento postup použijte pouze v případě, že je splněna některá z následujících podmínek:

• Po instalaci nebo výměně nového ovladače PERC.
• Očekává se, že původní konfigurace pole RAID bude nedotčena a měla by být obnovena.
• Celý virtuální disk RAID (VD) je offline nebo selhal se zjištěnými cizími disky.
  • V tomto scénáři doporučujeme zkontrolovat protokoly nebo požádat o pomoc podporu, abyste pochopili, proč pole selhalo, protože mohou chybět vadné disky, které znemožňují import.

Kdy tento postup nepoužít

Neznámou konfiguraci neimportujte v následujících situacích:

• Virtuální disk je online nebo má snížený výkon, ale je stále přístupný.
• Pouze jeden fyzický disk vykazuje neznámou konfiguraci, zatímco pole RAID zůstává aktivní.

V takových případech vymažte neznámou konfiguraci na dotčeném disku a povolte opětovné vytvoření pole RAID. Import neznámé konfigurace s jedním diskem do aktivního pole může způsobit poškození dat.

Dodatečné poznámky

• V systémech PowerEdge R/T řad x30 a x40 s rozhraním UEFI nemusí být tradiční systém BIOS pole RAID k dispozici. Konfigurace se provádí pomocí klávesy Nastavení systému (F2).
• Společnost Dell Technologies doporučuje kontaktovat technickou podporu společnosti Dell, pokud je stav pole RAID nejasný nebo pokud jsou pozorovány neočekávané stavy disku.
• Obecné pokyny, kdy importovat nebo vymazat neznámou konfiguraci, naleznete v článku PowerEdge: Import nebo vymazání neznámých konfigurací v řadičích PERC.

Správce musí nejprve zkontrolovat stav virtuálního a fyzického disku a poté importovat neznámé konfigurace. Podrobnosti získáte kliknutím na příslušný odkaz na proces.

Kontrola stavu virtuálního a fyzického disku

1. Zapněte systém.
2. Po zobrazení výzvy stiskněte klávesu F2 .
3. V nabídce System Setup Main Menu vyberte položku Device Settings.

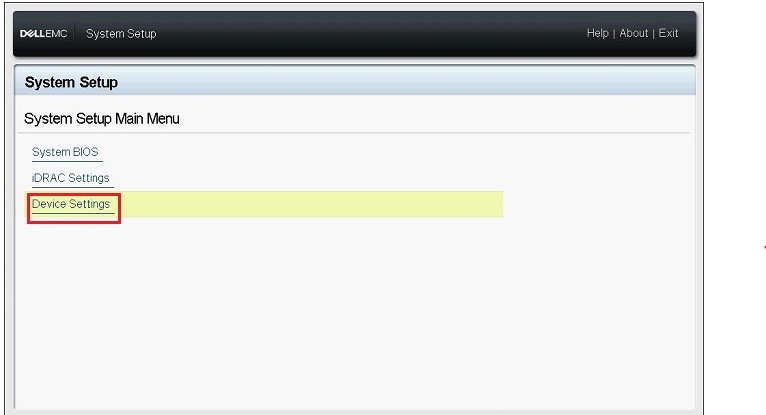

Obrázek 1: Nastavení zařízení v Nastavení systému


4. V nabídce Device Settings klikněte na příslušný řadič RAID .

5. V nabídce Main Menu klikněte na položku Virtual Disk Management .

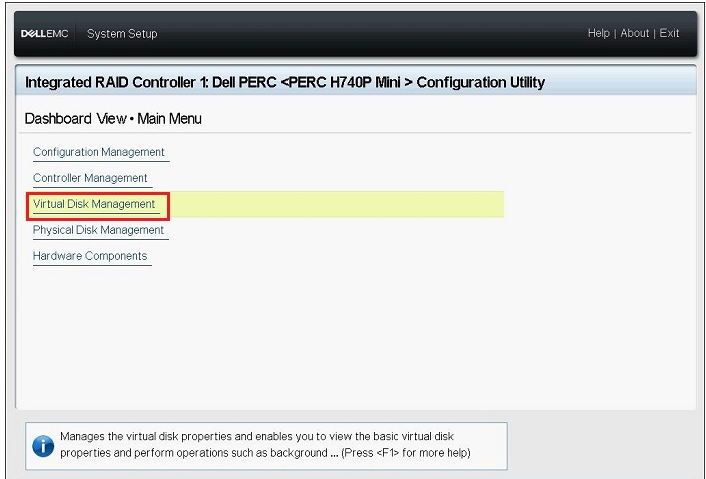

Obrázek 2: Správa virtuálních disků


6. Zkontrolujte zobrazený stav příslušného virtuálního disku a klikněte na odkaz virtuálního disku.

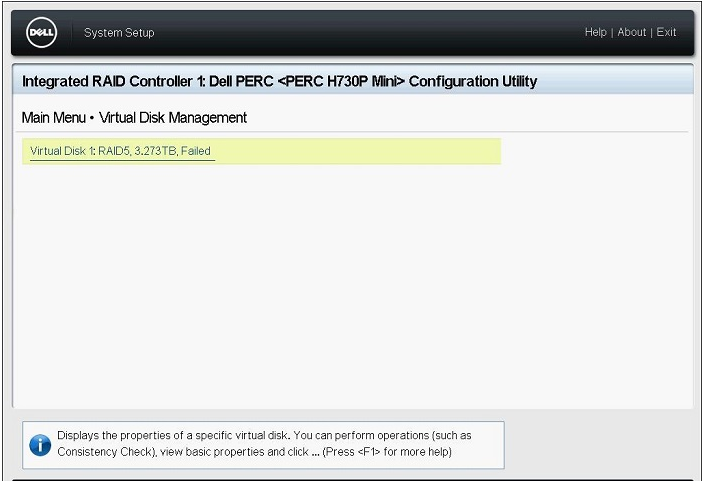

Obrázek 3: Výběr virtuálního disku


7. Zkontrolujte úroveň pole RAID, stav a velikost a poté klikněte na možnost View Associated Physical Disks.

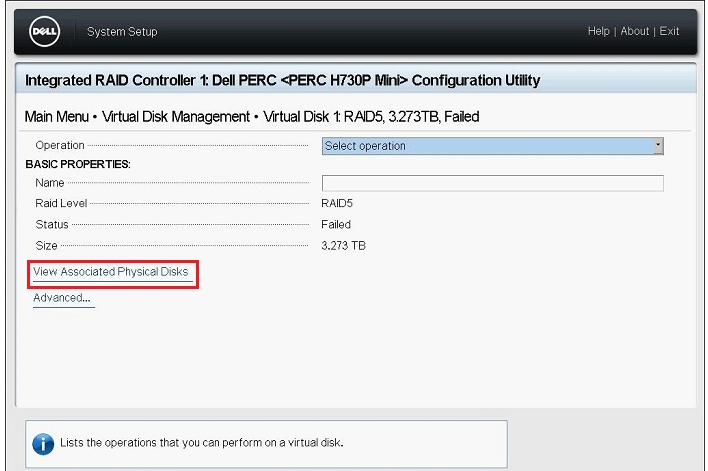

Obrázek 4: Zobrazit přidružené fyzické disky


8. Zkontrolujte fyzické disky, které jsou součástí virtuálního disku z pole ASSOCIATED PHYSICAL DISKS a poté klikejte na tlačítko Back , dokud se obrazovka nevrátí do hlavní nabídky.
9. V hlavní nabídce klikněte na možnost Physical Disk Management .
10. Zkontrolujte stav všech zobrazených fyzických disků a kliknutím na jednotlivé disky zkontrolujte podrobnosti.

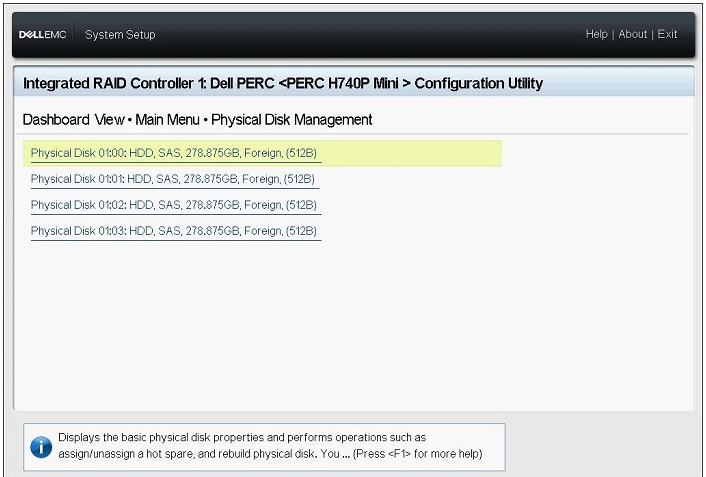

Obrázek 5: Podrobnosti o fyzickém disku


11. Na obrazovce podrobností o disku zkontrolujte následující položky:
    • Servery PowerEdge R/T řady x30/x35: ID fyzického disku, stav, velikost
    • Servery PowerEdge R/T řady x40/x45: ID zařízení, ID propojovacího rozhraní, číslo slotu, stav, velikost
12. Stejným způsobem zkontrolujte stav všech zbývajících fyzických disků a poté se vraťte do hlavní nabídky.

Import cizích konfigurací

1. Na obrazovce s hlavní nabídkou klikněte na položku Configuration Management.
2. Klikněte na položku Manage Foreign Configuration.

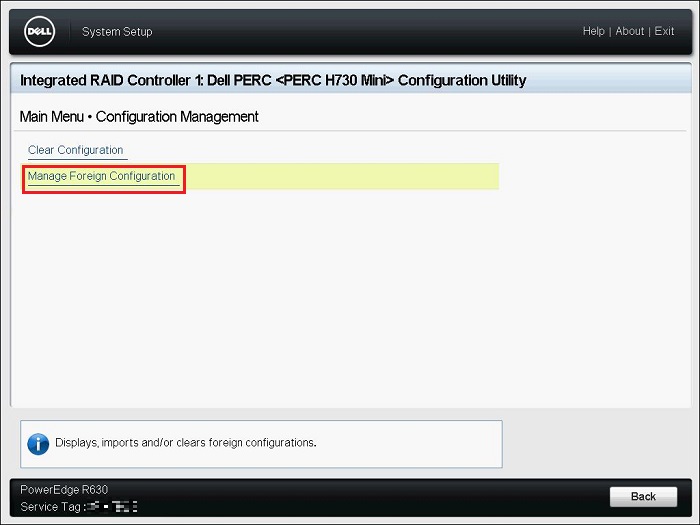

Obrázek 6: Správa neznámé konfigurace.


3. Klikněte na možnost Preview Foreign Configuration.

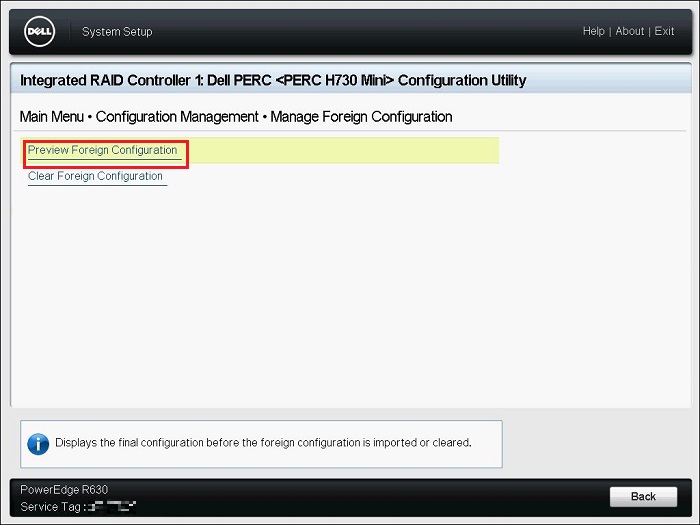

Obrázek 7: Náhled cizí konfigurace


4. Zkontrolujte, zda se stav virtuálního disku zobrazuje na "VIRTUAL DISKS INCLUDED AFTER FOREIGN CONFIGURATION IMPORT" je připravena nebo snížena a poté klikněte na možnost Import Foreign Configuration.
   • PHYSICAL DISKS INCLUDED AFTER FOREIGN CONFIGURATION IMPORT: Zobrazí pouze disky v neznámé konfiguraci
   • VIRTUAL DISKS INCLUDED AFTER FOREIGN CONFIGURATION IMPORT: Zobrazení virtuálního disku po dokončení importu.

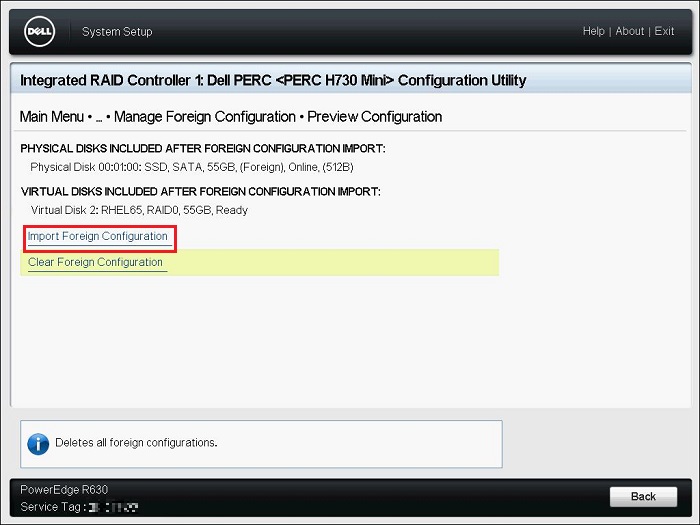

Obrázek 8: Správa neznámé konfigurace.


5. Přečtěte si zobrazené varování, vyberte možnost Confirm a klikněte na tlačítko Yes.

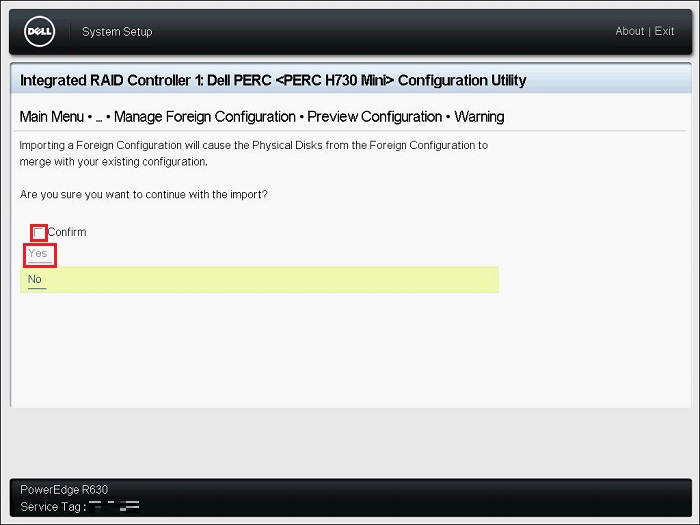

Obrázek 9: Potvrzení varování


6. Jakmile se zpráva "The operation has been performed successfully" klikněte na tlačítko OK.

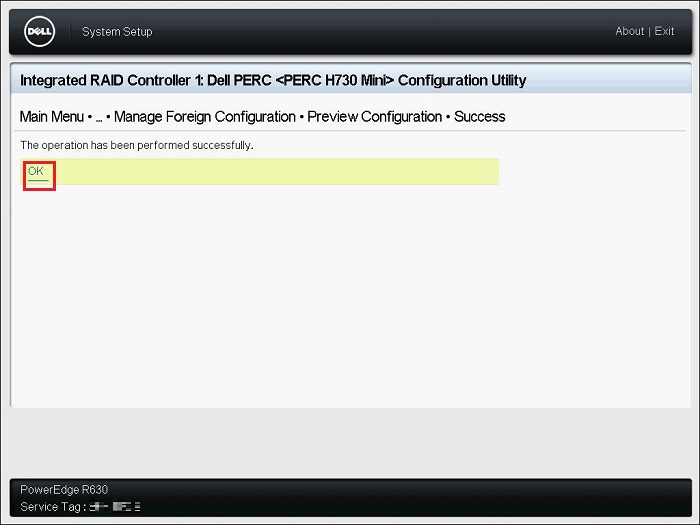

Obrázek 10: Úspěch zahraničního dovozu


7. Na obrazovce Configuration Management na tlačítko Back.

8. Na obrazovce Main Menu klikněte na položku Virtual Disk Management a zkontrolujte, zda je stav virtuálního disku Ready nebo Degraded.
   Pokud je stav Připraveno, přejděte ke kroku 9.
   Je-li stav jiný než Připraveno, zkontrolujte jej podle následujících kroků.
   1. Klikněte na příslušný virtuální disk a zkontrolujte stav.
   2. Klikněte na možnost View Associated Physical Disk a zkontrolujte fyzické disky, které jsou součástí virtuálního disku.
      Pokud je stav disku jiný než Online , obraťte se na technickou podporu společnosti Dell.

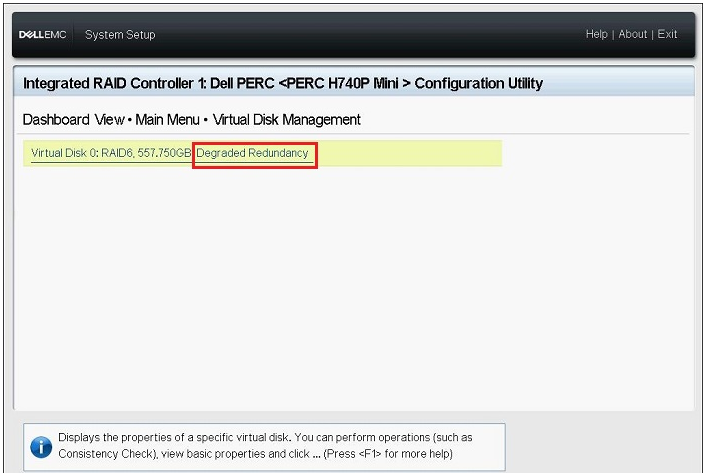

Obrázek 11: Příklad stavu redundance se sníženým výkonem

9. Klikněte na tlačítko Back, Finish, Finish a potom na tlačítko Finish. Jakmile se objeví varování, "Are you sure you want to exit?" , klepněte na tlačítko Ano.
10. Spustí se operační systém.

Po úspěšném importu

• Pokud import pole proběhne úspěšně, doporučujeme aktualizovat firmware řadiče PERC a jednotek na nejnovější dostupné verze.
• Pokud nebyla neočekávaná neznámá konfigurace, což znamená, že nebyla způsobena migrací disků na jiný server nebo detekcí z nového ovladače PERC, doporučujeme sledovat stav VD pole RAID během jeho opětovného vytvoření, zkontrolovat protokoly Lifecycle nebo sestavit report aplikace SupportAssist pro kontrolu.
