PowerEdge: Så här importerar du en främmande konfiguration i RAID-kontrollern med hjälp av systemkonfigurationsmenyn

En främmande konfiguration upptäcks när RAID-kontrollern identifierar RAID-metadata som inte är synkroniserade med den aktuella konfigurationen. Detta kan inträffa när diskar eller en virtuell disk flyttas mellan system, eller när en RAID-uppsättning tillfälligt går offline och senare återvänder.

Innan du börjar

När du ska använda den här proceduren?

Använd endast den här proceduren när något av följande villkor är sant:

• När du har installerat eller bytt ut en ny PERC.
• Den ursprungliga RAID-konfigurationen förväntas vara intakt och bör återställas.
• Hela den virtuella RAID-disken (VD) är offline eller misslyckades med externa diskar upptäckta.
  • I det här scenariot rekommenderar vi att du granskar loggarna eller ber supporten om hjälp med att granska loggarna för att förstå varför disksystemet misslyckades eftersom det kan saknas felaktiga diskar som gör det omöjligt att importera.

När du inte ska använda den här proceduren

Importera inte en främmande konfiguration i följande situationer:

• Den virtuella disken är online eller degraderad men fortfarande tillgänglig.
• Endast en enda fysisk disk visar en extern konfiguration medan RAID förblir aktivt.

I dessa fall rensar du den externa konfigurationen på den berörda disken och låter RAID återskapas. Om du importerar en extern konfiguration med en disk till ett aktivt disksystem kan det orsaka skadade data.

Ytterligare anteckningar

• På system i PowerEdge R/T x30- och x40-serien som kör UEFI kanske traditionell RAID BIOS inte är tillgänglig. Konfigurationen utförs i systeminstallationsprogrammet (F2).
• Dell Technologies rekommenderar att du kontaktar Dells tekniska support om RAID-tillståndet är oklart eller om oväntade diskstatusar observeras.
• Allmän vägledning om när du ska importera eller rensa en främmande konfiguration finns i PowerEdge: Importera eller rensa främmande konfigurationer på PERC-styrenheter.

En administratör måste först kontrollera den virtuella och fysiska diskens status och sedan importera främmande konfigurationer. Klicka på lämplig processlänk för mer information.

Kontrollera status för den virtuella och fysiska disken

1. Starta systemet.
2. Tryck på F2-tangenten när du uppmanas till det.
3. Välj Enhetsinställningar på skärmen Huvudmeny i systemkonfigurationen.

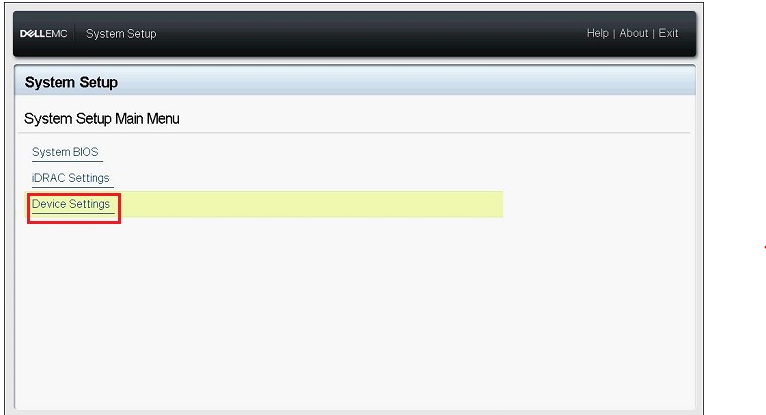

Bild 1: Systemkonfiguration för enhetsinställningar


4. Klicka på lämplig RAID-kontroller på menyn Enhetsinställningar.

5. Klicka på Virtual Disk Management på huvudmenyn.

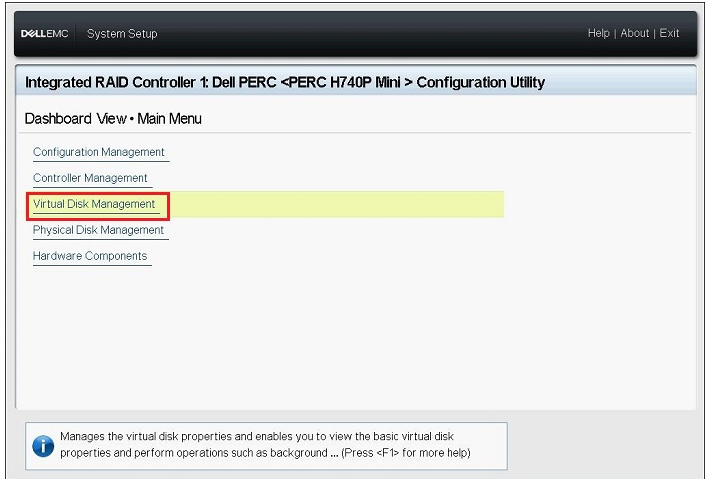

Bild 2: Hantering av virtuella diskar


6. Kontrollera status för den virtuella disk som visas och klicka sedan på länken för den virtuella disken.

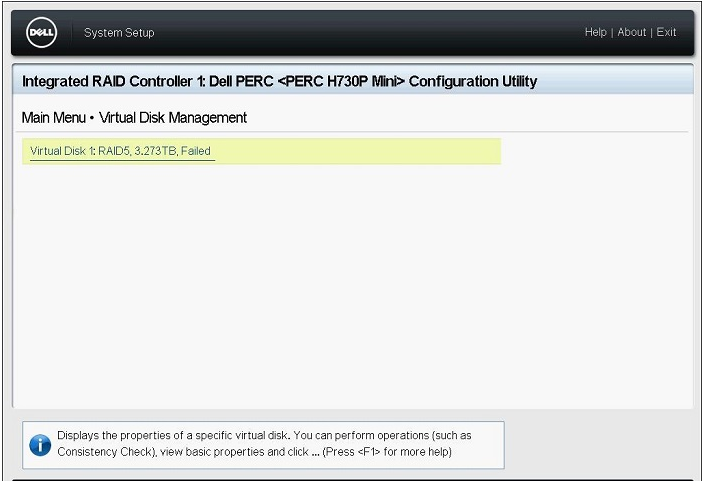

Bild 3: Välja den virtuella disken


7. Kontrollera informationen om RAID-nivå, -status och -storlek och klicka sedan på Visa associerade fysiska diskar.

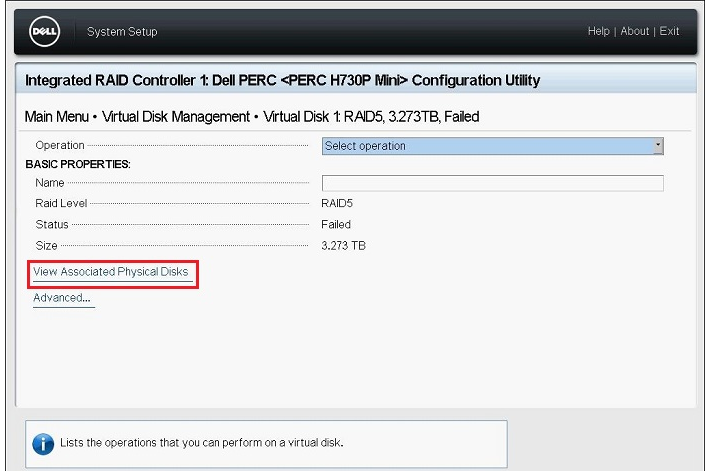

Bild 4: Visa associerade fysiska diskar


8. Kontrollera de fysiska diskarna som är en del av den virtuella disken i fältet ASSOCIERADE FYSISKA DISKAR och klicka sedan på Tillbaka tills skärmen återgår till huvudmenyn.
9. Klicka på Hantering av fysisk disk på huvudmenyn.
10. Kontrollera status för alla fysiska diskar som visas och klicka på varje disk för att kontrollera informationen.

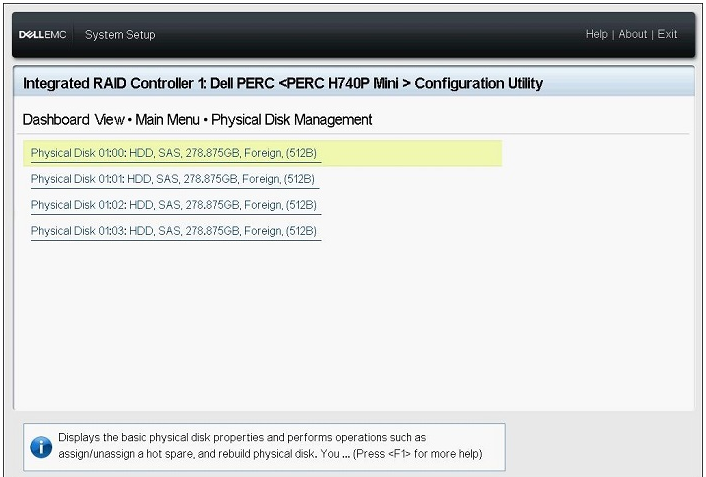

Bild 5: Information om fysisk disk


11. Kontrollera följande objekt på skärmen med diskinformation:
    • PowerEdge R/T x30/x35-serien: ID, status, storlek på fysisk disk
    • PowerEdge R/T x40/x45-serien: Enhets-ID,bakplans-ID,kortplatsnummer, status, storlek
12. Kontrollera status för alla återstående fysiska diskar på samma sätt och återgå sedan till huvudmenyn.

Importera främmande konfigurationer

1. Klicka på Hantera konfigurationer på skärmen Huvudmeny.
2. Klicka på Hantera externa konfigurationer.

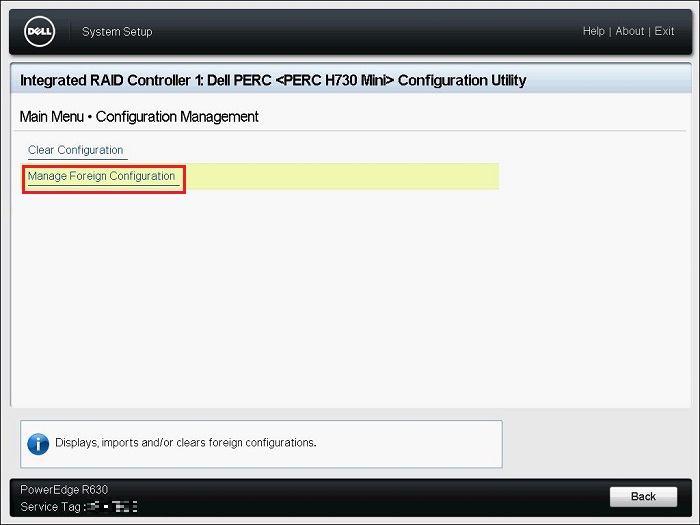

Bild 6: Hantera extern konfiguration.


3. Klicka på Förhandsgranska extern konfiguration.

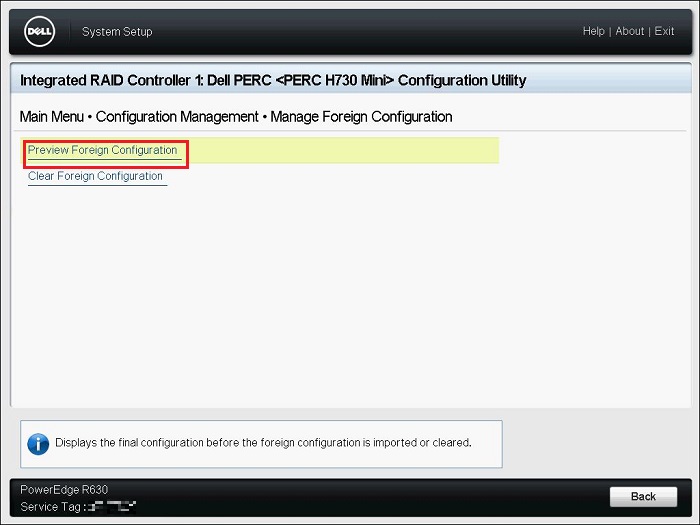

Bild 7: Förhandsgranska främmande konfiguration


4. Kontrollera om statusen för den virtuella disken som visas på "VIRTUAL DISKS INCLUDED AFTER FOREIGN CONFIGURATION IMPORT" är klar eller Degraderad och klicka sedan på Importera främmande konfiguration.
   • PHYSICAL DISKS INCLUDED AFTER FOREIGN CONFIGURATION IMPORT: Visar endast diskar i extern konfiguration
   • VIRTUAL DISKS INCLUDED AFTER FOREIGN CONFIGURATION IMPORT: Visar virtuell disk efter importåtgärden

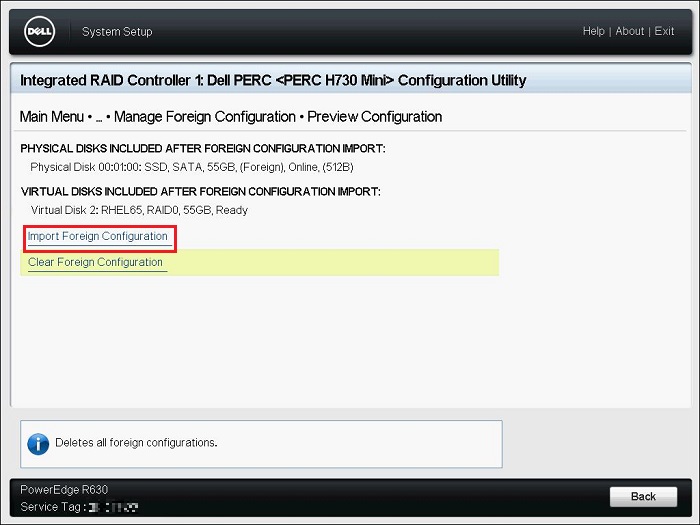

Bild 8: Hantera extern konfiguration.


5. Läs varningen som visas, välj Bekräfta och klicka sedan på Ja.

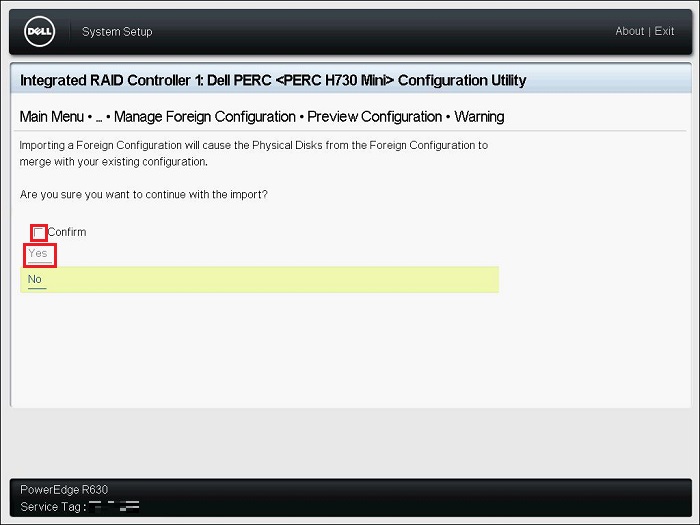

Bild 9: Bekräfta varningen


6. När meddelandet "The operation has been performed successfully" visas klickar du på OK.

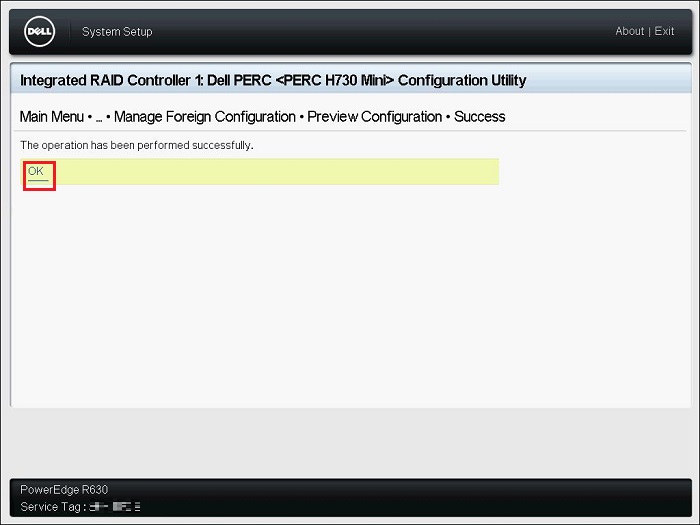

Bild 10: Framgång med utländsk import


7. Klicka på Föregående på skärmen Hantera konfigurationer.

8. Klicka på Virtual Disk Management på huvudmenyskärmen och kontrollera att statusen för den virtuella disken är Ready eller Degraded.
   Om statusen är Klar går du till steg 9.
   Om statusen är något annat än Klar följer du stegen nedan för att kontrollera statusen.
   1. Klicka på lämplig virtuell disk och kontrollera status.
   2. Klicka på Visa associerad fysisk disk och kontrollera vilka fysiska diskar som ingår i den virtuella disken.
      Kontakta Dells tekniska support om diskens status är något annat än Onlinestatus .

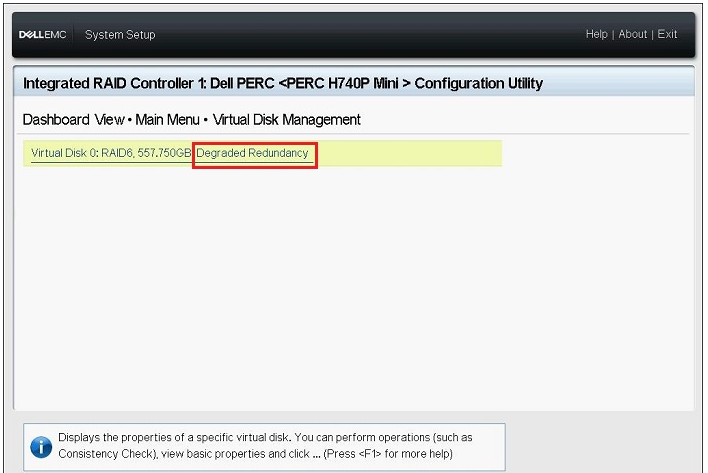

Bild 11: Exempel Status för degraderad redundans

9. Klicka på Back, Finish, Finish och sedan Finish. När varningen, "Are you sure you want to exit?" visas klickar du på Ja.
10. Operativsystemet startas.

Efter lyckad import

• Om importen av disksystemet lyckades rekommenderar vi att du uppdaterar den fasta programvaran för PERC och drivenheterna till de senaste tillgängliga versionerna.
• Om den externa konfigurationen inte förväntades, vilket innebär att den inte berodde på migrering av diskar till en annan server eller detektering från en ny PERC, rekommenderar vi att du övervakar RAID VD-hälsan när den slutför ombyggnaden, kontrollerar livscykelloggarna eller samlar in en SupportAssist-rapport för granskning.
