PowerEdge: Sådan importeres en fremmed konfiguration i RAID-controlleren ved hjælp af menuen Systemopsætning

En fremmed konfiguration registreres, når RAID-controlleren identificerer RAID-metadata, der ikke er synkroniseret med dens aktuelle konfiguration. Dette kan forekomme, når diske eller en virtuel disk flyttes mellem systemer, eller når et RAID-sæt midlertidigt går offline og senere vender tilbage.

Inden du går i gang

Hvornår skal denne procedure bruges?

Brug kun denne procedure, når en af følgende betingelser gælder:

• Efter installation eller udskiftning af en ny PERC.
• Den oprindelige RAID-konfiguration forventes at være intakt og bør gendannes.
• Hele den virtuelle RAID-disk (VD) er offline eller mislykket med registrerede udenlandske diske.
  • I dette scenarie anbefales det at gennemgå logfilerne eller få hjælp til at gennemgå logfilerne for at forstå, hvorfor arrayet mislykkedes, da der kunne mangle fejlbehæftede diske, der gør det umuligt at importere.

Hvornår du ikke skal bruge denne procedure

Importer ikke en fremmed konfiguration i følgende situationer:

• Den virtuelle disk er online eller forringet, men stadig tilgængelig.
• Kun en enkelt fysisk disk viser en fremmed konfiguration, mens RAID forbliver aktiv.

I disse tilfælde skal du rydde den fremmede konfiguration på den berørte disk og lade RAID genopbygge. Import af en fremmed konfiguration med en enkelt disk til et aktivt system kan medføre beskadigelse af data.

Yderligere bemærkninger

• På systemer i PowerEdge R/T x30- og x40-serien, der kører UEFI, er den traditionelle RAID BIOS muligvis ikke tilgængelig. Konfigurationen udføres via Systemopsætning (F2).
• Dell Technologies anbefaler, at du kontakter Dells tekniske support, hvis RAID-tilstanden er uklar, eller hvis der observeres uventede diskstatusser.
• Du kan få generel vejledning i, hvornår du skal importere eller rydde en fremmed konfiguration, under PowerEdge: Import eller rydning af fremmede konfigurationer på PERC-controllere.

En administrator skal først kontrollere status for virtuel og fysisk disk og derefter importere fremmede konfigurationer. Klik på det relevante proceslink for at få flere oplysninger.

Kontroller status for den virtuelle og fysiske disk

1. Tænd systemet.
2. Tryk på F2-tasten , når du bliver bedt om det.
3. Vælg Enhedsindstillinger i hovedmenuen under Systemopsætning.

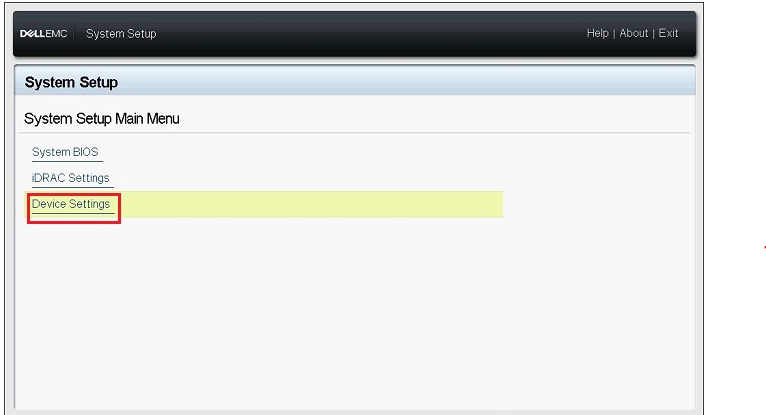

Figur 1: Systemopsætning Enhedsindstillinger


4. Klik på den relevante RAID-controller i menuen Enhedsindstillinger.

5. Klik på Administration af virtuel disk i hovedmenuen.

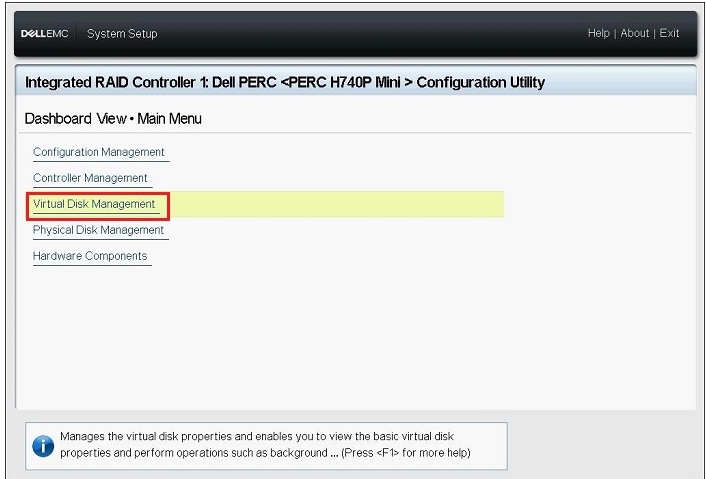

Figur 2: Administration af virtuel disk


6. Kontroller status for den relevante virtuelle disk, der vises, og klik derefter på linket til den virtuelle disk.

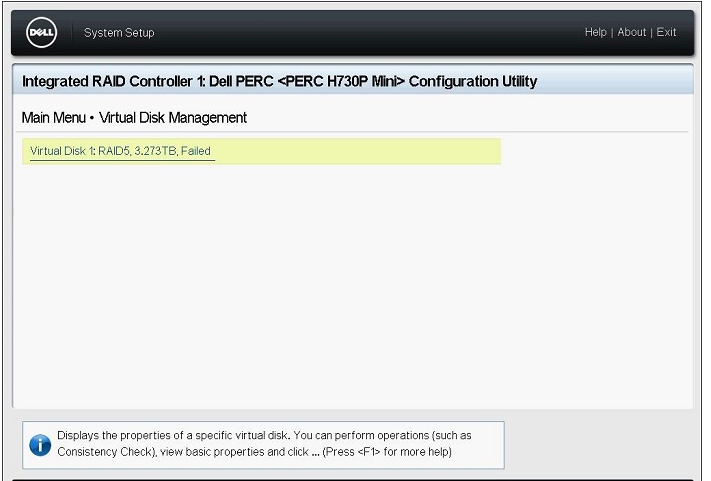

Figur 3: Valg af virtuel disk


7. Kontroller oplysningerne om RAID-niveau, -status og -størrelse, og klik derefter på Vis tilknyttede fysiske diske.

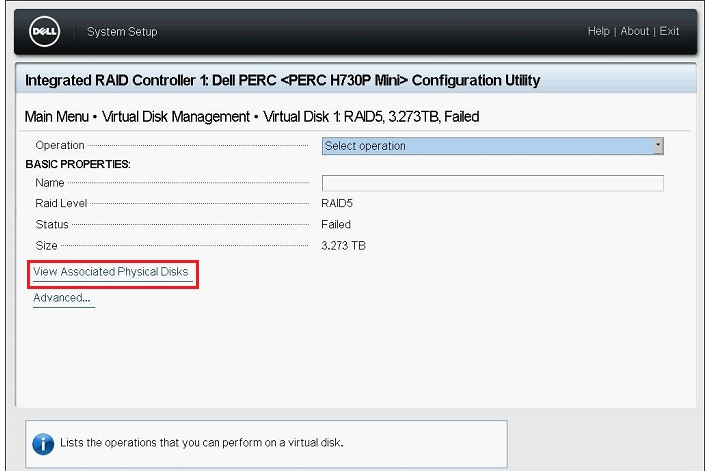

Figur 4: Vis tilknyttede fysiske diske


8. Kontroller fysiske diske, der er en del af den virtuelle disk, fra feltet TILKNYTTEDE FYSISKE DISKE, og klik derefter på Tilbage , indtil skærmen vender tilbage til hovedmenuen.
9. Klik på Fysisk diskhåndtering i hovedmenuen.
10. Kontroller status for alle viste fysiske diske, og klik på hver disk for at kontrollere detaljerne.

Figur 5: Oplysninger om fysisk disk


11. Kontroller følgende emner på skærmen med diskoplysninger:
    • PowerEdge R/T x30/x35-serien: Fysisk disk-id, status, størrelse
    • PowerEdge R/T x40/x45-serien: Enheds-id, Backplane-ID, Slotnummer, Status, Størrelse
12. Kontroller status for alle resterende fysiske diske på samme måde, og vend derefter tilbage til hovedmenuen.

Importere fremmede konfigurationer

1. Klik på Konfigurationsstyring på skærmbilledet Hovedmenu.
2. Klik på Administrer fremmed konfiguration.

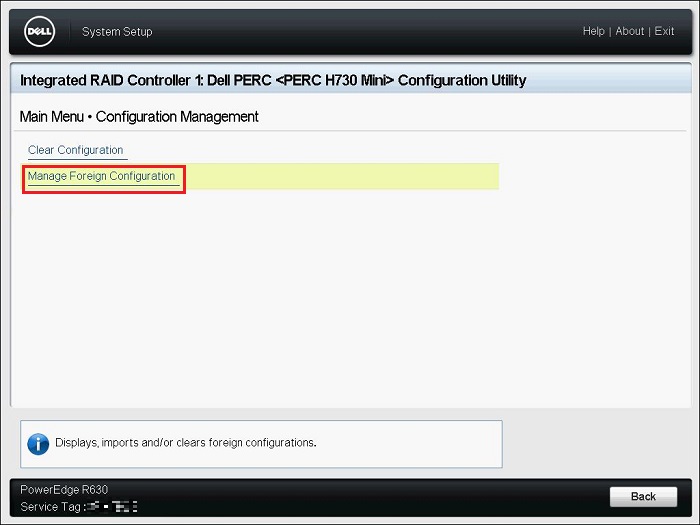

Figur 6: Administrer fremmed konfiguration.


3. Klik på Forhåndsvisning af fremmed konfiguration.

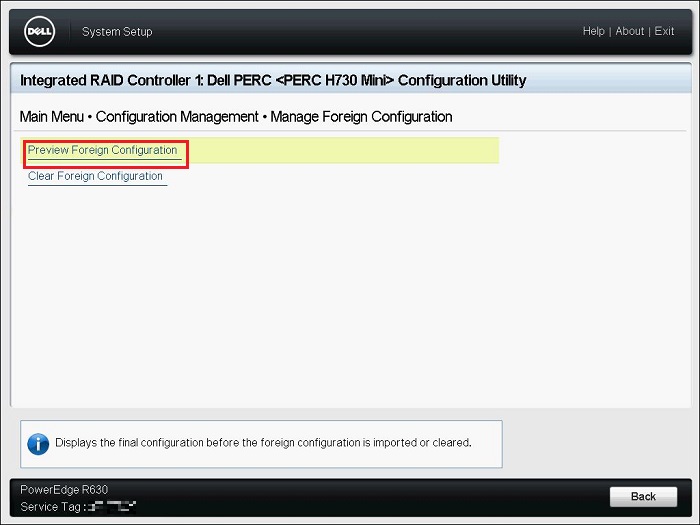

Figur 7: Eksempel på fremmed konfiguration


4. Kontrollér, om status for den virtuelle disk, der vises på "VIRTUAL DISKS INCLUDED AFTER FOREIGN CONFIGURATION IMPORT" er Klar eller Forringet, og klik derefter på Importer fremmed konfiguration.
   • PHYSICAL DISKS INCLUDED AFTER FOREIGN CONFIGURATION IMPORT: Viser kun diske i fremmed konfiguration
   • VIRTUAL DISKS INCLUDED AFTER FOREIGN CONFIGURATION IMPORT: Viser virtuel disk efter importhandlingen

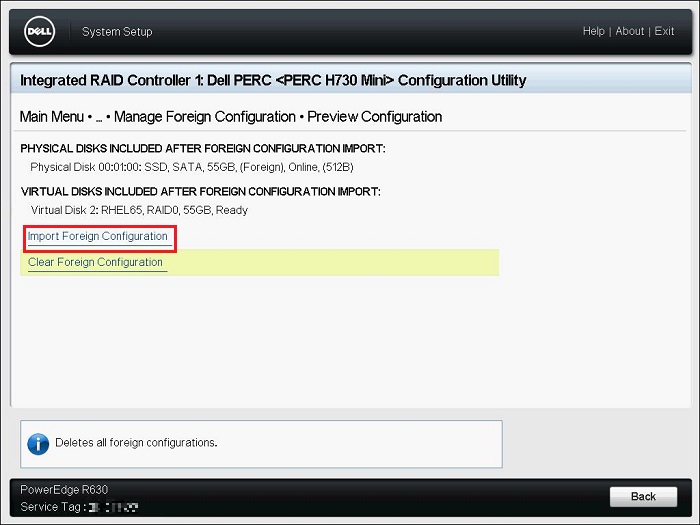

Figur 8: Administrer fremmed konfiguration.


5. Læs den viste advarsel, vælg Bekræft, og klik derefter på Ja.

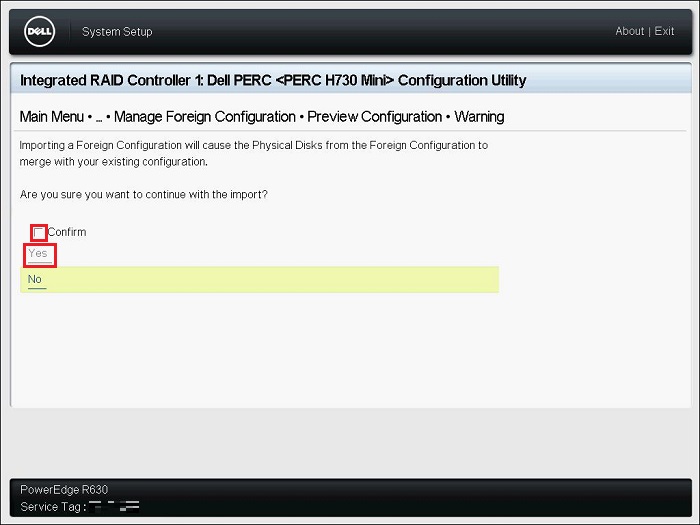

Figur 9: Bekræfter advarslen


6. Når meddelelsen "The operation has been performed successfully" vises, skal du klikke på OK.

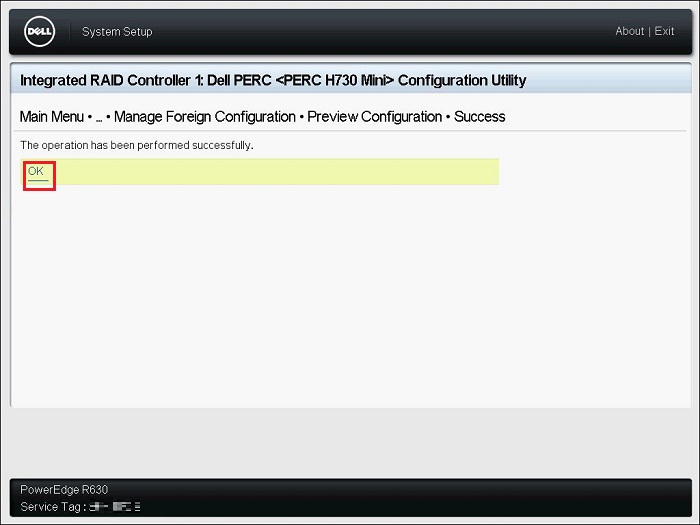

Figur 10: Succes med udenlandsk import


7. Klik på Tilbage på skærmbilledet Konfigurationsstyring.

8. Klik på Virtual Disk Management på hovedmenuskærmen, Kontroller, at status for den virtuelle disk er klar eller nedgraderet.
   Hvis status er Klar, skal du gå til trin 9.
   Hvis status er andet end Klar, skal du følge nedenstående trin for at kontrollere statussen.
   1. Klik på den relevante virtuelle disk, og kontroller status.
   2. Klik på Vis tilknyttet fysisk disk , og kontrollér de fysiske diske, der er en del af den virtuelle disk.
      Kontakt Dells tekniske support, hvis diskstatus er andet end Onlinestatus .

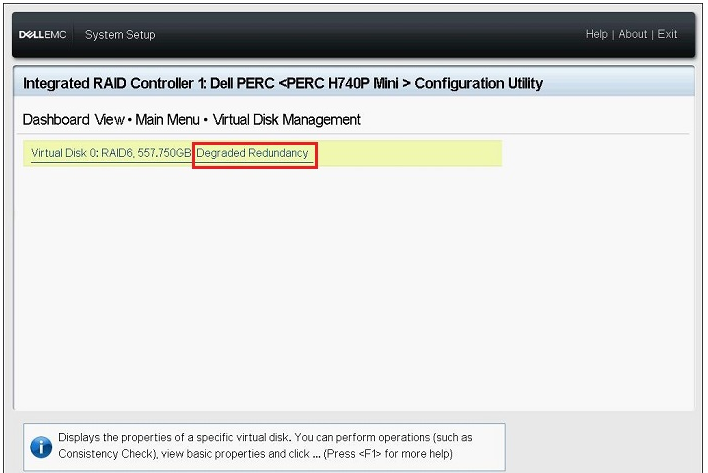

Figur 11: Eksempel på forringet redundansstatus

9. Klik på Tilbage, Afslut, Afslut og derefter på Afslut. Når advarslen, "Are you sure you want to exit?" vises, skal du klikke på Ja.
10. Operativsystemet starter.

Efter vellykket import

• Hvis importen af systemet lykkedes, anbefales det at opdatere PERC's firmware og drevene til de nyeste tilgængelige versioner.
• Hvis den fremmede konfiguration ikke var forventet, hvilket betyder, at den ikke skyldtes migrering af diske til en anden server eller registrering fra en ny PERC, anbefales det at overvåge RAID VD-tilstanden, når den færdiggør genopbygningen, kontrollere livscykluslogfilerne eller indsamle en SupportAssist-rapport til gennemgang.
