PowerEdge: Slik importerer du en fremmed konfigurasjon i RAID-kontrolleren ved hjelp av systemoppsettmenyen

En fremmed konfigurasjon oppdages når RAID-kontrolleren identifiserer RAID-metadata som ikke er synkronisert med gjeldende konfigurasjon. Dette kan skje når disker eller en virtuell disk flyttes mellom systemer, eller når et RAID-sett midlertidig kobles fra og kommer tilbake senere.

Før du begynner

Når du skal bruke denne prosedyren

Bruk denne fremgangsmåten bare når en av følgende betingelser er oppfylt:

• Etter at du har installert eller erstattet en ny PERC.
• Den opprinnelige RAID-konfigurasjonen forventes å være intakt og bør gjenopprettes.
• Hele den virtuelle RAID-disken (VD) er frakoblet eller mislyktes med fremmede disker oppdaget.
  • I dette scenariet anbefales det å se gjennom loggene eller få hjelp til å gå gjennom loggene for å forstå hvorfor matrisen mislyktes fordi det kan mangle defekte disker som gjør det umulig å importere.

Når du ikke skal bruke denne prosedyren

Ikke importer en fremmed konfigurasjon i følgende situasjoner:

• Den virtuelle disken er tilkoblet eller degradert, men likevel tilgjengelig.
• Bare én fysisk disk viser en fremmed konfigurasjon mens RAID forblir aktiv.

I slike tilfeller sletter du den fremmede konfigurasjonen på den berørte disken og lar RAID gjenoppbygges. Hvis du importerer en fremmed konfigurasjon på én disk til en aktiv matrise, kan det føre til feil på dataene.

Tilleggsnotater

• På systemer i PowerEdge R/T x30- og x40-serien som kjører UEFI, kan det hende at tradisjonell RAID-BIOS ikke er tilgjengelig. Konfigurasjonen utføres gjennom systemoppsettet (F2).
• Dell Technologies anbefaler at du kontakter Dells tekniske kundestøtte hvis RAID-tilstanden er uklar, eller hvis det oppdages uventede diskstatuser.
• Hvis du vil ha generell veiledning om når du skal importere eller tømme en fremmed konfigurasjon, kan du se PowerEdge: Importere eller slette fremmede konfigurasjoner på PERC-kontrollere.

En administrator må først kontrollere status for virtuell og fysisk disk og deretter importere fremmede konfigurasjoner. Klikk på den aktuelle prosesskoblingen for detaljer.

Kontrollere status for den virtuelle og fysiske disken

1. Slå på systemet.
2. Trykk på F2-tasten når du blir bedt om det.
3. Velg Device Setting (Enhetsinnstillinger) på System Setup Main Menu (Hovedmeny for systemoppsett).

Figur 1: Enhetsinnstillinger for systemoppsett


4. Klikk på den aktuelle RAID-kontrolleren på menyen Enhetsinnstillinger.

5. Klikk Virtual Disk Management på hovedmenyen.

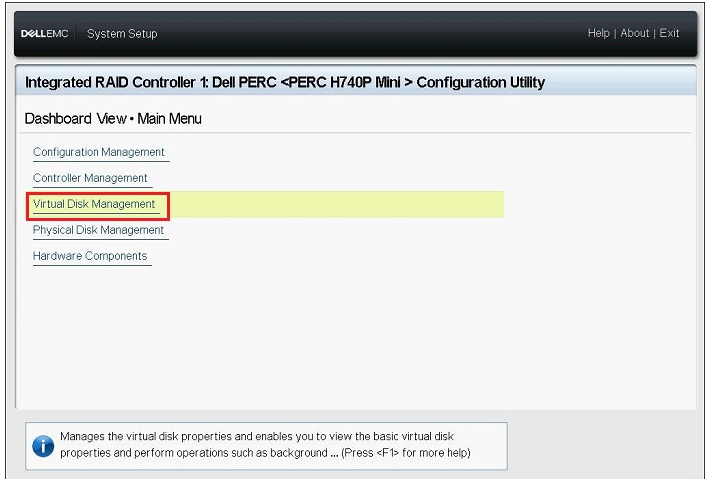

Figur 2: Virtual Disk Management


6. Kontroller statusen til den aktuelle virtuelle disken som vises, og klikk deretter koblingen til den virtuelle disken.

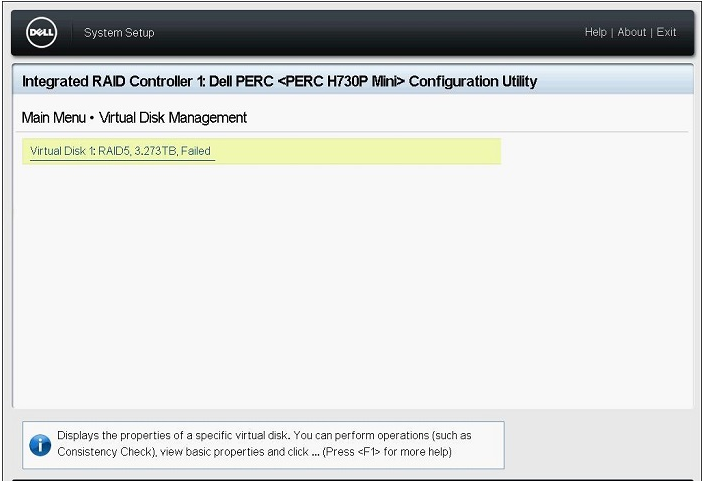

Figur 3: Velge den virtuelle disken


7. Kontroller informasjonen om RAID-nivå, status og størrelse, og klikk deretter på Vis tilknyttede fysiske disker.

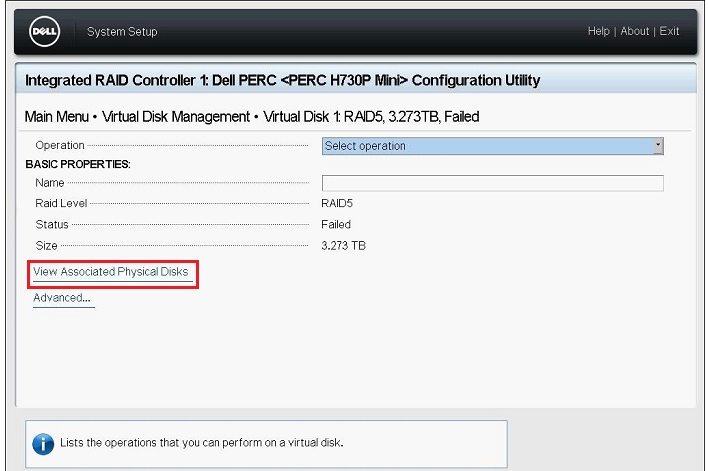

Figur 4: Vis tilknyttede fysiske disker


8. Kontroller de fysiske diskene som er en del av den virtuelle disken fra feltet TILKNYTTEDE FYSISKE DISKER , og klikk deretter på Tilbake til hovedmenyen på skjermen.
9. Klikk på Fysisk diskbehandling på hovedmenyen.
10. Kontroller statusen til alle fysiske disker som vises, og klikk på hver disk for å kontrollere detaljer.

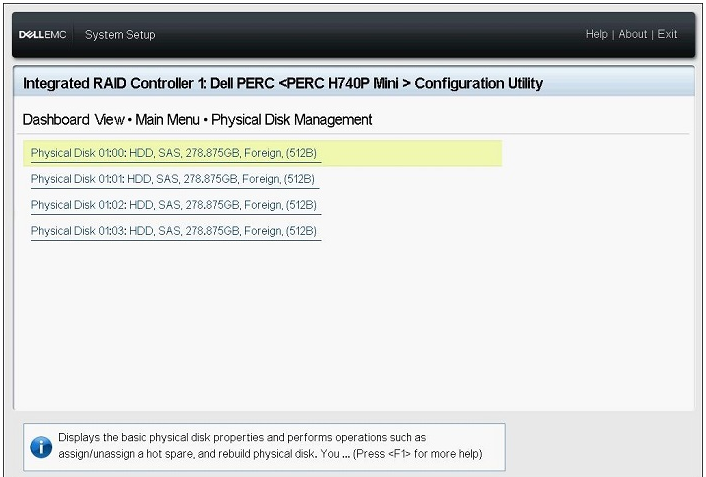

Figur 5: Detaljer om fysiske disker


11. Kontroller følgende elementer på skjermbildet med diskdetaljer:
    • PowerEdge R/T x30/x35-serien: Fysisk disk-ID, status, størrelse
    • PowerEdge R/T x40/x45-serien: Enhets-ID,backplane-ID, spornummer, status, størrelse
12. Kontroller statusen til alle gjenværende fysiske disker på samme måte, og gå deretter tilbake til hovedmenyen.

Importere fremmede konfigurasjoner

1. Klikk på Configuration Management (Konfigurasjonsadministrasjon) på Main Menu-skjermbildet (Hovedmeny).
2. Klikk på Manage Foreign Configuration (Administrer fremmed konfigurasjon).

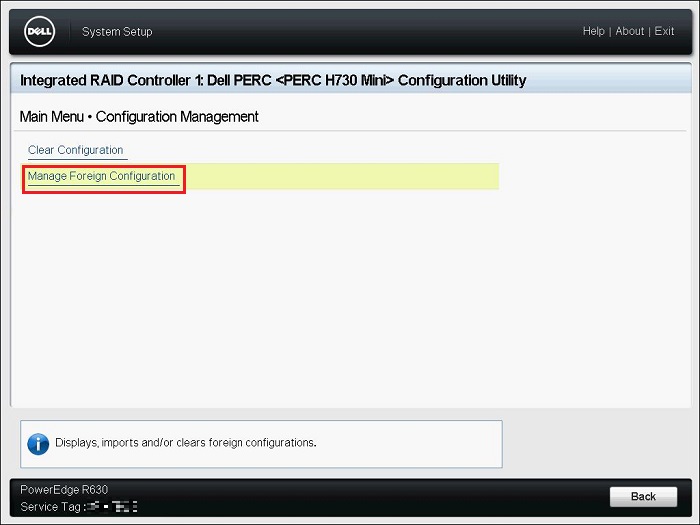

Figur 6: Administrere fremmed konfigurasjon.


3. Klikk på Preview Foreign Configuration (Forhåndsvis fremmed konfigurasjon).

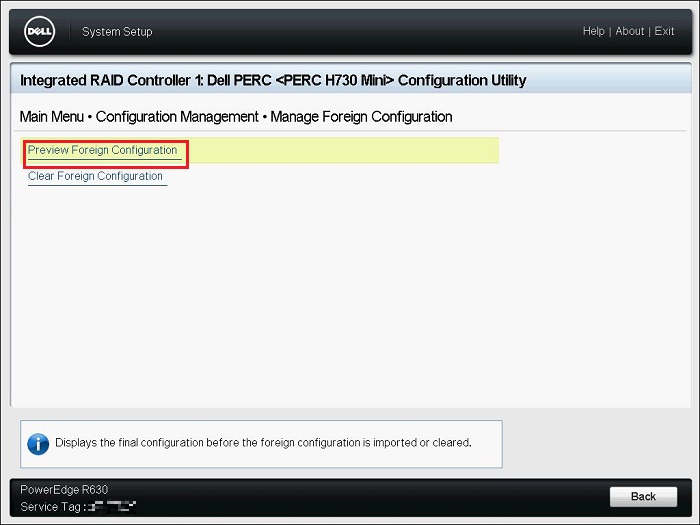

Figur 7: Forhåndsvisning av utenlandsk konfigurasjon


4. Kontroller statusen til den virtuelle disken som vises på "VIRTUAL DISKS INCLUDED AFTER FOREIGN CONFIGURATION IMPORT" er Klar eller degradert, og klikk deretter Importer fremmed konfigurasjon.
   • PHYSICAL DISKS INCLUDED AFTER FOREIGN CONFIGURATION IMPORT: Viser bare disker i fremmed konfigurasjon
   • VIRTUAL DISKS INCLUDED AFTER FOREIGN CONFIGURATION IMPORT: Viser virtuell disk etter importoperasjonen

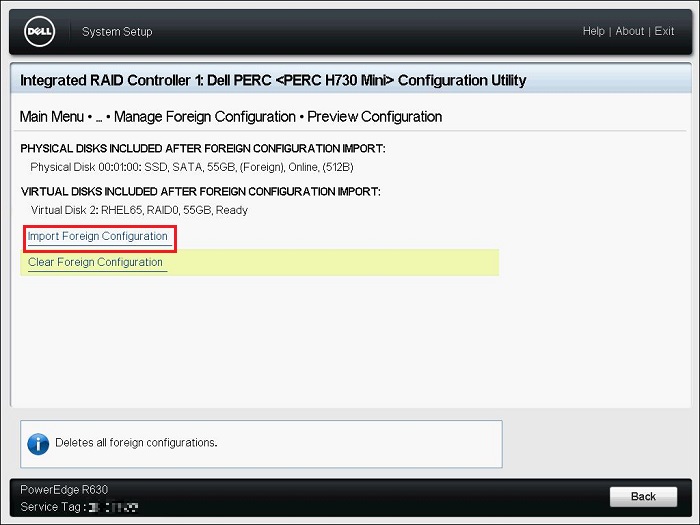

Figur 8: Administrere fremmed konfigurasjon.


5. Les advarselen som vises, velg Bekreft, og klikk deretter på Ja.

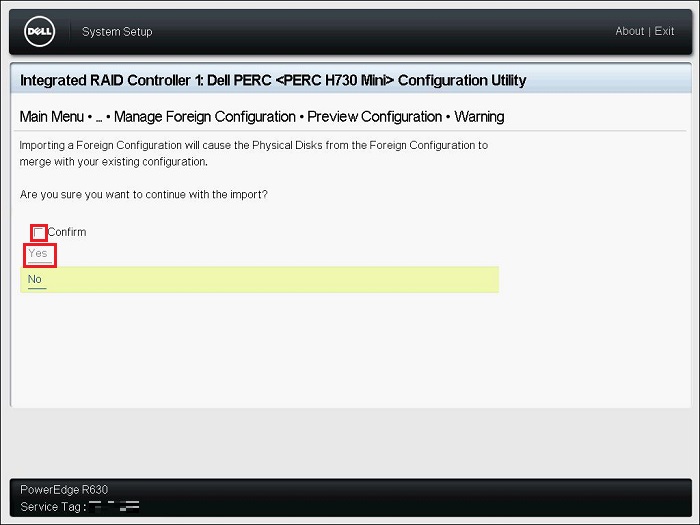

Figur 9: Bekrefter advarselen


6. Når meldingen "The operation has been performed successfully" vises, klikker du OK.

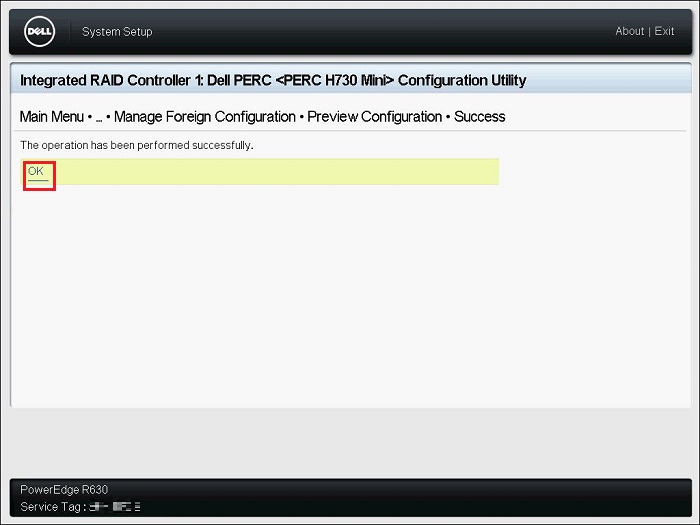

Figur 10: Utenlandsk importsuksess


7. Klikk på Back (Tilbake) på Configuration Management-skjermbildet (Konfigurasjonsadministrasjon).

8. Klikk på Virtual Disk Management på hovedmenyskjermbildet, og kontroller at statusen til den virtuelle disken er Klar eller Degradert.
   Hvis statusen er Klar, går du til trinn 9.
   Hvis statusen er noe annet enn Klar, følger du trinnene nedenfor for å kontrollere statusen.
   1. Klikk på den aktuelle virtuelle disken, og kontroller statusen.
   2. Klikk på Vis tilknyttet fysisk disk og kontroller de fysiske diskene som er en del av den virtuelle disken.
      Kontakt Dell teknisk støtte hvis diskstatusen er noe annet enn Online-status .

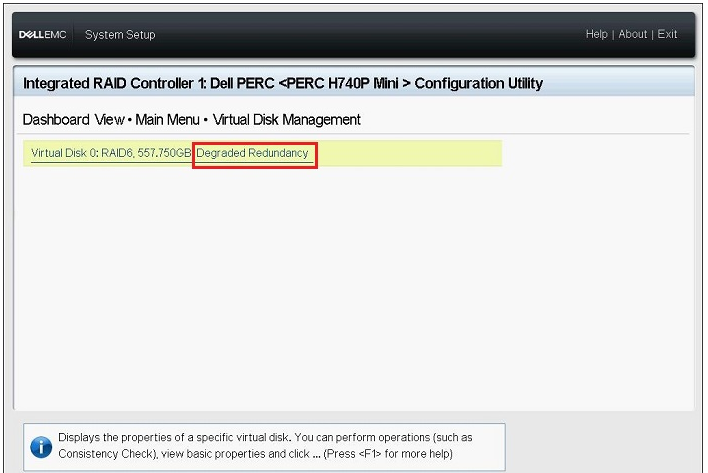

Figur 11: Eksempel på redusert redundansstatus

9. Klikk Tilbake, Fullfør, Fullfør og deretter Fullfør. Når advarselen, "Are you sure you want to exit?" vises, klikker du på Ja.
10. Operativsystemet starter opp.

Etter vellykket import

• Hvis importen av arrayet var vellykket, anbefales det å oppdatere fastvaren til PERC og diskene til de nyeste tilgjengelige versjonene.
• Hvis den utenlandske konfigurasjonen ikke var forventet, noe som betyr at den ikke skyldtes migrering av disker til en annen server eller oppdagelse fra en ny PERC, anbefales det å overvåke RAID VD-tilstanden mens den fullfører gjenoppbyggingen, sjekke livssyklusloggene eller samle inn en SupportAssist-rapport for gjennomgang.
