En referanseveiledning for Inspiron stasjonære diagnostikkindikatorer

Dell Inspiron stasjonære datamaskiner har en lang historie med integrerte diagnostikkindikatorer. Indikatorene kan være lydsignaler, av/på-knapper som viser ulike tilstander og farger, spesifikke diagnostikklamper eller en kombinasjon av alle disse. Angir på hvilket tidspunkt under selvtest ved oppstart (POST) en enhet har problemer.

Følgende artikkel er en referanseveiledning om kodene som er tilgjengelige på hver modell, og hva disse kodene betyr. Kodene er ulike på forskjellige modeller og årganger. Disse indikatorene er bare et sted å starte. Et sted å begrense feilsøking utført for å identifisere årsaken til det aktuelle problemet. Bruk dette som et utgangspunkt for å begrense den riktige feilsøkingsveiledningen som kreves. Alternativt kan du kontakte teknisk support for ytterligere hjelp, og de ser også etter disse indikatorene.

Her er noen andre ressurser på:

Innholdsfortegnelse:

  1. LED-diagnostikklamper for Inspiron stasjonære datamaskiner (2020 til 2025)
  2. Diagnostikk-LED-lamper for Inspiron stasjonære PC-serien (2015 til 2019)
  3. Diagnostikklamper for Inspiron-serien med stasjonære datamaskiner (2008 til 2015)
  4. Diagnostikklamper for Inspiron-serien med stasjonære datamaskiner (før 2008)
  5. Signalkoder for stasjonære Inspiron-datamaskiner
  6. Ordliste med akronymer
Merk: Husk at diagnostikklampene bare fungerer som indikatorer for fremdriften via POST-prosessen for alle tabellene nedenfor. Disse lampene indikerer ikke problemet som forårsaket at POST-rutinen stoppet.
Merk: Fullfører skrivebordet POST uten å stoppe på en bestemt feilkode og gir deretter en svart skjerm? Den mest sannsynlige årsaken er at det er et No Boot-problem og ikke et No POST-problem i det hele tatt.

Tilbake til toppen

LED-diagnostikklamper for Inspiron stasjonære datamaskiner (2020 til 2025)

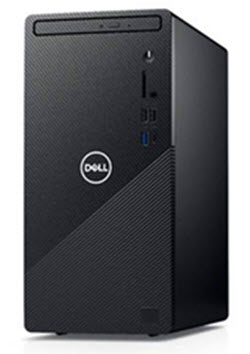

Tårnstasjonære datamaskiner har byttet til en gul blinkkode. Dette er felles med Dells bærbare PC-er. PLED-lampen er vanligvis hvit.

prod_shot

Merk: Klikk tittelen på delen for å se innholdet.
|

Strømlampe (LED) Status Strømtilstand Beskrivelse
Vostro_off_PLED Av S4 eller S5 Strømmen er slått av. Lampen er av.
Vostro_blink_amber_PLED Blinker gult - Innledende LED-TILSTAND ved oppstart. I tabellen nedenfor finner du en oversikt over hva ulike mønstre av blinkende gult indikerer.
Vostro_amber_PLED Lyser gult - Den andre LED-TILSTANDEN ved oppstart indikerer at POWER_GOOD-signalet er aktivt. Det er sannsynlig at strømforsyningen er bra.
Vostro_blink_white_PLED Blinker hvitt S1 eller S3 Enheten er i lavstrømtilstand, enten S1 eller S3. Dette er ikke en feiltilstand.
Vostro_white_PLED Lyser hvitt S0 Enheten er i S0-tilstand. Dette er den normale strømtilstanden til en fungerende datamaskin. BIOS setter lampen i denne tilstanden for å indikere at den har begynt å hente operasjonskoder.
Merk: Tilpass hvordan strømknappen oppfører seg i strømalternativene. Hvis du vil ha mer informasjon, kan du se Jeg og min Dell på: www.dell.com/support/manuals

Eksempel: Inspiron 3880, 3881 og så videre

Merk: Det blinkende mønsteret består av to sett med tall. De delte seg i første gruppe (Amber Blinks), Andre gruppe (Amber Blinks).
  • Første gruppe: LED-lampen for batteriet blinker gult opptil ni ganger, og stopper deretter i 1,5 sekunder før den andre gruppen kjøres.
  • Andre gruppe: LED-lampen for batteriet blinker gult opptil ni ganger, stopper deretter i 3 sekunder før den første gruppen kjøres igjen.

Eksempel: Finner ikke minne (2,3), LED-lampen for batteri blinker gult to ganger etterfulgt av en pause, og blinker deretter tre ganger gult, pause og så videre. Dette mønsteret fortsetter til enheten er slått av.
Virkemåte for lysdiode Problembeskrivelse Neste trinn
Gul blinkekode
1 2 Uopprettelig feil med tidsplaneffektivitetsindeks-flash
  • Kontakt teknisk støtte for å få mer hjelp
2 1 CPU-feil
  • Kjør Intel-diagnostikkverktøyet for CPU
  • Hvis problemet vedvarer, kan du kontakte teknisk støtte for å få mer hjelp
2 2 Hovedkort: BIOS ROM-feil
  • Oppdater BIOS til nyeste versjon
  • Hvis problemet vedvarer, kan du kontakte teknisk støtte for videre feilsøking
2 3 Minne eller RAM ikke oppdaget
  • Bekrefte at minnet er installert
  • Feilsøk minne ytterligere
2 4 Minne- eller RAM-feil
  • Sett inn minnet på nytt
  • Feilsøk minnet ytterligere
2 5 Ugyldig minne installert
  • Sett inn minnet på nytt
  • Feilsøk minnet ytterligere
2 6 Feil med hovedkort, brikkesett
  • Oppdater BIOS til nyeste versjon
  • Kontakt teknisk støtte for videre feilsøking
3 1 CMOS-batterifeil
  • Feilsøk CMOS-batteriet
  • Hvis problemet vedvarer, kan du kontakte teknisk støtte for videre feilsøking
3 2 Feil på Peripheral Component Inter-Connect (PCI) eller videokort eller brikke
  • Kontakt teknisk støtte for videre feilsøking
3 3 BIOS gjenoppretting 1
  • Gjenopprettingsimage ikke funnet
  • Kontakt teknisk støtte for videre feilsøking
3 4 BIOS gjenoppretting 2
  • Gjenopprettingsbilde funnet, men ugyldig
  • Kontakt teknisk støtte for videre feilsøking
3 5 Feil med hovedstrømleder
  • Kontakt teknisk støtte for å få mer hjelp
3 6 Feil med betalt tidsplaneffektivitetsindeks-volum
  • Oppdater BIOS til nyeste versjon
  • Hvis problemet vedvarer, kan du kontakte teknisk støtte for å få mer hjelp
3 7 ME-feil
  • Kontakt teknisk støtte for å få mer hjelp
4 2 Tilkoblingsproblem med CPU-strømkabel
  • Sette inn strømkabelen på nytt
  • Feilsøke BIST (Power Supply Unit (PSU)
  • Hvis problemet vedvarer, kan du kontakte teknisk støtte for å få mer hjelp

Tilbake til toppen

Diagnostikk-LED-lamper for Inspiron stasjonære PC-serien (2015 til 2019)

Med stasjonære tårndatamaskiner og alt-i-ett-datamaskiner (AIO) som selges og støttes, samsvarer LED-lampen med blinkende strøm med standard lydkode. PLED-lampen er vanligvis hvit.

prod_shot

Merk: Klikk tittelen på delen for å se innholdet.

Strømlampe (LED) Status Strømtilstand Beskrivelse
Vostro_off_PLED Av S4 eller S5 Strømmen er slått av. Lampen er av.
Vostro_blink_amber_PLED Blinker gult - Innledende LED-TILSTAND ved oppstart. I tabellen nedenfor finner du en oversikt over hva ulike mønstre av blinkende gult indikerer.
Vostro_amber_PLED Lyser gult - Den andre LED-tilstanden ved oppstart indikerer at POWER_GOOD-signalet er aktivt. Det er sannsynlig at strømforsyningen er bra.
Vostro_blink_white_PLED Blinker hvitt S1 eller S3 Enheten er i lavstrømtilstand, enten S1 eller S3. Dette er ikke en feiltilstand.
Vostro_white_PLED Lyser hvitt S0 Enheten er i S0-tilstand. Dette er den normale strømtilstanden til en fungerende datamaskin. BIOS setter lampen i denne tilstanden for å indikere at den har begynt å hente operasjonskoder.

Eksempel: Inspiron 660s, 3252s til 3655s og 20 AIO til 27 AIO

Signalkoder for diagnose
LED-status Signalkode Årsak Anbefalt løsning
Vostro_blink_amber_PLED 1 BIOS ROM-kontrollsum pågår eller mislyktes Kontakt teknisk kundestøtte.
Vostro_blink_amber_PLED 2 Finner ingen minnemoduler Feilsøke minne- og minnesporene
Vostro_blink_amber_PLED 3 Brikkesettfeil
Test for tidsuret i datamaskinen mislyktes
Feil i port A20
Super I/U-brikkefeil
Test av tastaturkontroller mislyktes		 Kontakt teknisk kundestøtte.
Vostro_blink_amber_PLED 4 Lese- eller skrivefeil i RAM Feilsøke minne- og minnesporene
Vostro_blink_amber_PLED 5 Feil i sanntidsklokke Bytt ut CMOS-batteriet, og kontakt teknisk støtte hvis problemet vedvarer.
Vostro_blink_amber_PLED 6 Feil ved video-BIOS-test Kjør Dell-diagnostikk
Vostro_blink_amber_PLED 7 Feil ved CPU-hurtigbuffertest Kontakt teknisk kundestøtte.

Tilbake til toppen

Diagnostikklamper for Inspiron-serien med stasjonære datamaskiner (2008 til 2015)

Denne serien brukte lampetilstander for strømknappen og signalkoder. PLED-lampen er vanligvis hvit.

prod_shot

Merk: Klikk tittelen på delen for å se innholdet.

LED-status Systemstatus Forslag til neste trinn
Av Vostro_off_PLED Enheten er enten slått av eller får ikke strøm Feilsøk a: Problemer med ingen strøm
Blinker gult Vostro_blink_amber_PLED Skrivebordet mottar strøm. En enhet kan være defekt eller feil installert. Feilsøk a: Problemer med ingen POST
Lyser gult Vostro_amber_PLED Enheten er i ventemodus. Trykk en tast på tastaturet, flytt på musen eller trykk på av/på-knappen for å gå tilbake til normal drift. Lytt etter en lydkode hvis problemet vedvarer.
Lyser hvitt Vostro_white_PLED Enheten er på og fungerer ok. Hvis enheten ikke svarer, feilsøker du en: Ingen oppstart eller ingen videoproblem

Inspiron 535s til 710s, og One 19s to One (2310) s

Signalkoder for diagnose
Signalkode Årsak Anbefalt løsning
1 BIOS ROM-kontrollsum pågår eller mislyktes Kontakt teknisk kundestøtte.
2 Finner ingen minnemoduler Feilsøk følgende: Minne og minnespor
3 Brikkesettfeil
Test for tidsuret i datamaskinen mislyktes
Feil i port A20
Super I/U-brikkefeil
Test av tastaturkontroller mislyktes		 Kontakt teknisk kundestøtte.
4 Lese- eller skrivefeil i RAM Feilsøke minne- og minnesporene
5 Feil i sanntidsklokke Bytt ut CMOS-batteriet, og kontakt teknisk støtte hvis problemet vedvarer.
6 Feil ved video-BIOS-test Kjør Dell-diagnostikk
7 Feil ved CPU-hurtigbuffertest Kontakt teknisk kundestøtte.

Tilbake til toppen

Diagnostikklamper for Inspiron-serien med stasjonære datamaskiner (før 2008)

Denne serien brukte LED-tilstander for strømknapper og lydsignalkoder på tårn og alt-i-ett-maskiner (AIO). PLED-lampen er vanligvis blå.

prod_shot

Merk: Klikk tittelen på delen for å se innholdet.

LED-status Systemstatus Forslag til neste trinn
Av Vostro_off_PLED Enheten er enten slått av eller får ikke strøm Feilsøk et problem med ingen strøm
Blinker gult Vostro_blink_amber_PLED Enheten mottar strøm. En enhet kan være defekt eller feil installert. Feilsøke et problem med ingen POST
Lyser gult Vostro_amber_PLED Enheten er i en feiltilstand, inkludert strømforsyningen. Feilsøke et problem med ingen POST
Blinkende blått Vostro_blink_blue_PLED Enheten er i ventemodus. Trykk en tast på tastaturet, flytt på musen eller trykk på av/på-knappen for å gå tilbake til normal drift. Lytt etter en lydkode hvis problemet vedvarer.
Kontinuerlig blått Vostro_blue_PLED Enheten er på og fungerer ok. Hvis enheten ikke svarer, feilsøker du en: Ingen oppstart eller ingen videoproblem

Inspiron 518s, til 530s

Signalkoder for diagnose
Signalkode Årsak Anbefalt løsning
1 BIOS ROM-kontrollsum pågår eller mislyktes Kontakt teknisk kundestøtte.
2 Finner ingen minnemoduler Feilsøke minne- og minnesporene
3 Brikkesettfeil
Test for tidsuret i datamaskinen mislyktes
Feil i port A20
Super I/U-brikkefeil
Test av tastaturkontroller mislyktes		 Kontakt teknisk kundestøtte.
4 Lese- eller skrivefeil i RAM Feilsøke minne- og minnesporene
5 Feil i sanntidsklokke Bytt ut CMOS-batteriet, og kontakt teknisk støtte hvis problemet vedvarer.
6 Feil ved video-BIOS-test Kjør Dell-diagnostikk
7 Feil ved CPU-hurtigbuffertest Kontakt teknisk kundestøtte.

Tilbake til toppen

Signalkoder for stasjonære Inspiron-datamaskiner

I tillegg til de forskjellige typene diagnostikk-LED-er, er det flere hørbare lydkoder på tvers av modellene på disse skrivebordene.

Disse kodene kan gjenkjennes på tvers av produsenter og har forblitt de samme over tid.

Nøkkelen til disse kodene vises i tabellen nedenfor.

Merk: Klikk tittelen på delen for å se innholdet.

Signalkoder for diagnose
Kode Årsak Anbefalt løsning
1 BIOS ROM-kontrollsum pågår eller mislyktes Kontakt teknisk kundestøtte.
2 Finner ingen minnemoduler Feilsøke minne- og minnesporene
3 Brikkesettfeil
Test for tidsuret i datamaskinen mislyktes
Feil i port A20
Super I/U-brikkefeil
Test av tastaturkontroller mislyktes		 Kontakt teknisk kundestøtte.
4 Lese- eller skrivefeil i RAM Feilsøke minne- og minnesporene
5 Feil i sanntidsklokke Bytt ut CMOS-batteriet, og kontakt teknisk støtte hvis problemet vedvarer.
6 Feil ved video-BIOS-test Kjør Dell-diagnostikk
7 Feil ved CPU-hurtigbuffertest Kontakt teknisk kundestøtte.

Tilbake til toppen

Ordliste med akronymer:

Se tabellen for å finne definisjoner av akronymene i denne artikkelen.

Akronym Definisjon
BIOS Grunnleggende støtte
CFG Ressurskonfigurasjon
CPU Prosessorenhet
DIMM Dobbel innebygd minnemodul
DMA Direkte minnetilgang
EC Innebygd kontroller
HECI Grensesnitt for innebygd vertskontroller
LCD Skjerm med flytende krystaller (LCD-skjerm)
Lysdiode Lysdiode
MBF Feil på hovedkort
MBIST Innbygd selvtest for minne
ME Management Engine (styringsmotor)
MEM Minne
NVRAM Permanent Random Access Memory (RAM)
PCI Komponentsammenkobling for ekstern enhet
POV Postvideo-aktivitet
PRV Aktivitet før video
PSU Strømforsyningsenhet
RAM Random Access Memory (RAM)
RCM Gjenopprettingsmodus
ROM Skrivebeskyttet minne
RTC Sanntidsklokke
S0 Systemstrømtilstand S0 - Dette er arbeidstilstanden, der Windows-skrivebordet er våkent.
S1 Systemstrømtilstand S1 – i denne hvilemodusen stoppes CPU-en, og enheten er i ventemodus.
S2 Systemstrømtilstand S2 – denne tilstanden ligner på S1, bortsett fra at CPU-en og systembufferen går tapt fordi prosessoren mister strøm.
S3 Systemstrømtilstand S3 – i denne tilstanden lagres data på RAM, harddisker og annen maskinvare slås av.
S4 Systemstrømtilstand S4 – I denne tilstanden lagres RAM og andre data på harddisken.
S5 Systemstrømtilstand S5 – Systemet er avslått.
SBIOS Operativsystem med lite kortgrensesnitt
SPI Serielt grensesnitt for ekstern enhet
STD Oppstartsoverføring
STO Lagringsenhet
TPM Trusted Platform Module
USB Universell seriebuss
VID Video

Tilbake til toppen

Merk:
Hvis det er en gjenkjennelig kode, følg instruksjonene. Sørg for at kodeinformasjonen er tilgjengelig når du kontakter den lokale støtten. Teknikeren trenger denne informasjonen for å hjelpe deg videre.

Hvis det er en ugjenkjennelig kode, en som ikke er oppført ovenfor, så ta kontakt med den lokale støtten med en gang.

Klikk på følgende kobling hvis du vil ha mer hjelp: Kontakt Dells tekniske kundestøtte
