En referensguide till diagnostiska indikatorer för stationära Inspiron-datorer

Riepilogo: Den här artikeln är en referensguide till diagnostiska lysdioder och ljudkoder som används på olika stationära Inspiron Tower- och allt-i-ett-datorer (AIO).

Questo articolo si applica a Questo articolo non si applica a Questo articolo non è legato a un prodotto specifico. Non tutte le versioni del prodotto sono identificate in questo articolo.
Scopri le altre risorse

Istruzioni

En referensguide till diagnostiska indikatorer för stationära Inspiron-datorer

Stationära Dell Inspiron-datorer har en lång historia av integrerade diagnostiska indikatorer. Det kan vara ljudsignaler, strömindikatorer som visar olika tillstånd och färger, specifika diagnostiska indikatorer eller en kombination av alla. Anger vid vilken punkt under självtest vid start (POST) en enhet har problem.

Följande artikel är en referensguide till koder som finns på varje modell och vad koderna betyder. Koderna ändras mellan olika modeller och år. Dessa indikatorer är bara någonstans att börja. En plats där du kan begränsa felsökning som utförs för att identifiera orsaken till det aktuella problemet. Använd detta som utgångspunkt för att begränsa den lämpliga felsökningsguide som krävs. Alternativt kan du kontakta teknisk support för ytterligare hjälp och de letar efter dessa indikatorer också.

Här är några andra resurser om:

Innehållsförteckning:

  1. Diagnostiska LED-lampor för stationära Inspiron-serien (2020 till 2025)
  2. Diagnostiska lysdioder för stationära Inspiron-serien (2015 till 2019)
  3. Diagnostiska indikatorer för den stationära Inspiron-serien (2008 till 2015)
  4. Diagnostiska indikatorer för den stationära Inspiron-serien (innan 2008)
  5. Pipkoder för stationära Inspiron-datorer
  6. Ordlista med akronymer
Obs! För alla tabeller nedan, kom ihåg att de diagnostiska lysdioderna endast fungerar som en indikator på förloppet genom POST-processen. De här indikatorerna anger inte problemet som gjorde att självtestsrutinen stoppades.
Obs! Slutför skrivbordet självtestet utan att stanna vid en viss felkod och visar sedan en svart skärm? Den mest troliga orsaken är att det är ett problem med att starta inte och inte ett problem med inget självtest alls.

Överst på sidan

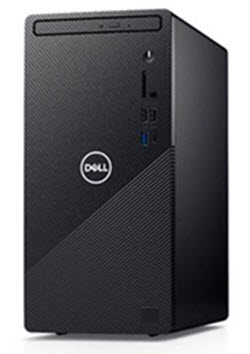

Diagnostiska LED-lampor för stationära Inspiron-serien (2020 till 2025)

De stationära torndatorerna har växlats till en gul blinkkod. Detta är gemensamt för Dells bärbara datorer. Strömindikatorn på bildskärmen är i allmänhet vit.

prod_shot

Obs! Klicka på avsnittets rubrik för att se innehållet.
|

Strömbrytarindikator Status Energiläge Beskrivning
Vostro_off_PLED Av S4 eller S5 Strömmen är av. Indikatorn lyser inte.
Vostro_blink_amber_PLED Blinkande gult - Ursprungligt LED-TILLSTÅND vid start. Läs i tabellen nedan för diagnostiska förslag för blinkande gult mönster och eventuella fel.
Vostro_amber_PLED Fast gult sken - Den andra lysdioden STATE vid uppstart indikerar att POWER_GOOD signalen är aktiv. Det är troligt att strömförsörjningen är bra.
Vostro_blink_white_PLED Blinkande vitt S1 eller S3 Enheten är i energisparläge, antingen S1 eller S3. Det innebär inte att ett fel har uppstått.
Vostro_white_PLED Fast vitt sken S0 Enheten är i S0-läge. S0-läget är det normala strömläget för en fungerande maskin. Indikatorn ändras av BIOS till det här läget för att visa att hämtning av op-koder har startats.
Obs! Anpassa strömbrytarens funktion i Energialternativ. Mer information finns i Jag och min Dell på: www.dell.com/support/manuals

Till exempel: Inspiron 3880, 3881 och så vidare

Obs! Det blinkande mönstret består av två uppsättningar siffror. De delade upp sig i första gruppen (Amber Blinks) och andra gruppen (Amber Blinks).
  • Första gruppen: Batteriets lysdiod blinkar orange upp till nio gånger och pausar sedan i 1,5 sekunder innan den andra gruppen körs.
  • Andra gruppen: Batteriets lysdiod blinkar orange upp till nio gånger och pausar sedan i 3 sekunder innan den första gruppen körs igen.

Exempel: Om inget minne identifieras (2,3) blinkar batteriets lysdiod två gånger orange följt av en paus och blinkar sedan tre gånger gult, paus och så vidare. Det här mönstret fortsätter tills enheten stängs av.
LED-beteende Problembeskrivning Nästa steg
Gul blinkkod
1 2 Ohjälpligt SPI Flash-fel
  • Kontakta teknisk support om du vill ha mer hjälp
2 1 CPU-fel
  • Kör Intels CPU-diagnostikverktyg
  • Om problemet kvarstår kontaktar du teknisk support för ytterligare hjälp
2 2 Moderkort: BIOS ROM-fel
  • Uppdatera BIOS till senaste versionen
  • Om problemet kvarstår kontaktar du teknisk support för ytterligare felsökning
2 3 Inget minne eller RAM-minne identifierades
  • Bekräfta installerat minne
  • Felsök minnet ytterligare
2 4 Minnes- eller RAM-minnesfel
  • Återställ minnet
  • Felsök minnet ytterligare
2 5 Ogiltigt minne är installerat
  • Återställ minnet
  • Felsök minnet ytterligare
2 6 Moderkorts-/kretsuppsättningsfel
  • Uppdatera BIOS till senaste versionen
  • Kontakta teknisk support för vidare felsökning
3 1 CMOS-batterifel
  • Felsök CMOS-batteriet
  • Om problemet kvarstår kontaktar du teknisk support för ytterligare felsökning
3 2 Sammankoppling av kringutrustning (PCI) eller grafikkort eller kretsfel
  • Kontakta teknisk support för vidare felsökning
3 3 BIOS-återställning 1
  • Återställningsavbildning hittades inte
  • Kontakta teknisk support för vidare felsökning
3 4 BIOS-återställning 2
  • Återställningsavbildning hittades men är ogiltig
  • Kontakta teknisk support för vidare felsökning
3 5 Fel på strömskena
  • Kontakta teknisk support om du vill ha mer hjälp
3 6 Betalt SPI-volymfel
  • Uppdatera BIOS till senaste versionen
  • Om problemet kvarstår kontaktar du teknisk support för ytterligare hjälp
3 7 ME-fel
  • Kontakta teknisk support om du vill ha mer hjälp
4 2 Problem med anslutning av processorströmkabel
  • Sätt tillbaka strömkabeln
  • Felsöka självtestet av nätaggregatet (PSU)
  • Om problemet kvarstår kontaktar du teknisk support för ytterligare hjälp

Överst på sidan

Diagnostiska lysdioder för stationära Inspiron-serien (2015 till 2019)

För stationära torndatorer och allt-i-ett-datorer (AIO) som säljs och stöds matchar den blinkande strömlampan standardljudkoden. Strömindikatorn på bildskärmen är i allmänhet vit.

prod_shot

Obs! Klicka på avsnittets rubrik för att se innehållet.

Strömbrytarindikator Status Energiläge Beskrivning
Vostro_off_PLED Av S4 eller S5 Strömmen är av. Indikatorn lyser inte.
Vostro_blink_amber_PLED Blinkande gult - Ursprungligt LED-TILLSTÅND vid start. Läs i tabellen nedan för diagnostiska förslag för blinkande gult mönster och eventuella fel.
Vostro_amber_PLED Fast gult sken - Det andra lysdiodläget vid start anger att POWER_GOOD signalen är aktiv. Det är troligt att strömförsörjningen är bra.
Vostro_blink_white_PLED Blinkande vitt S1 eller S3 Enheten är i energisparläge, antingen S1 eller S3. Det innebär inte att ett fel har uppstått.
Vostro_white_PLED Fast vitt sken S0 Enheten är i S0-läge. S0-läget är det normala strömläget för en fungerande maskin. Indikatorn ändras av BIOS till det här läget för att visa att hämtning av op-koder har startats.

Till exempel: Inspiron 660s, 3252s till 3655s och 20 AIO till 27 AIO

Diagnostiska pipkoder
Lampstatus Ljudkod Orsak Lösningsförslag
Vostro_blink_amber_PLED 1 Kontrollsumma för BIOS-ROM pågår eller fel har inträffat Kontakta teknisk support.
Vostro_blink_amber_PLED 2 Inga minnesmoduler kunde identifieras Felsöka minnet och minneskortplatserna
Vostro_blink_amber_PLED 3 Kretsuppsättningsfel
Fel vid test av klockan
Fel på port A20
Fel på superkrets-I/O
Fel vid test av tangentbordets styrenhet		 Kontakta teknisk support.
Vostro_blink_amber_PLED 4 Fel vid läsning från/skrivning till RAM-minne Felsöka minnet och minneskortplatserna
Vostro_blink_amber_PLED 5 Fel på realtidsklockan Byt ut CMOS-batteriet. Kontakta teknisk support om problemet kvarstår.
Vostro_blink_amber_PLED 6 Fel vid test av grafik-BIOS Kör Dell Diagnostics
Vostro_blink_amber_PLED 7 Fel vid test av processorcache Kontakta teknisk support.

Överst på sidan

Diagnostiska indikatorer för den stationära Inspiron-serien (2008 till 2015)

I den här serien används indikatorlägen för strömknappen och pipkoder. Strömindikatorn på bildskärmen är i allmänhet vit.

prod_shot

Obs! Klicka på avsnittets rubrik för att se innehållet.

Lampstatus Systemstatus Föreslaget nästa steg
Av Vostro_off_PLED Enheten är antingen avstängd eller får ingen ström Felsöka en: ett problem med strömförsörjningen
Blinkande gult Vostro_blink_amber_PLED Den stationära datorn får ström, en enhet kan vara defekt eller felaktigt installerad. Felsöka en: ett problem med självtest
Fast gult sken Vostro_amber_PLED Enheten är i vänteläge. Tryck på en tangent på tangentbordet, flytta musen eller tryck på strömknappen för att återgå till normal drift. Om problemet kvarstår, lyssna efter en pipkod.
Fast vitt sken Vostro_white_PLED Enheten är påslagen och fungerar ok. Om enheten inte svarar felsöker du följande: Ingen start eller problem med ingen bild

Inspiron 535 till 710 och en 19 till en (2310)

Diagnostiska pipkoder
Ljudkod Orsak Lösningsförslag
1 Kontrollsumma för BIOS-ROM pågår eller fel har inträffat Kontakta teknisk support.
2 Inga minnesmoduler kunde identifieras Felsöka: Minne och minnesplatser
3 Kretsuppsättningsfel
Fel vid test av klockan
Fel på port A20
Fel på superkrets-I/O
Fel vid test av tangentbordets styrenhet		 Kontakta teknisk support.
4 Fel vid läsning från/skrivning till RAM-minne Felsöka minnet och minneskortplatserna
5 Fel på realtidsklockan Byt ut CMOS-batteriet. Kontakta teknisk support om problemet kvarstår.
6 Fel vid test av grafik-BIOS Kör Dell Diagnostics
7 Fel vid test av processorcache Kontakta teknisk support.

Överst på sidan

Diagnostiska indikatorer för den stationära Inspiron-serien (innan 2008)

I den här serien används LED-statusar och pipkoder för strömbrytare på stationära datorer i tornmodeller och allt-i-ett-datorer (AIO). Strömindikatorn på bildskärmen är i allmänhet blå.

prod_shot

Obs! Klicka på avsnittets rubrik för att se innehållet.

Lampstatus Systemstatus Föreslaget nästa steg
Av Vostro_off_PLED Enheten är antingen avstängd eller får ingen ström Felsöka ett problem med att ingen strömförsörjning pågår
Blinkande gult Vostro_blink_amber_PLED Enheten får ström, en enhet kan vara defekt eller felaktigt installerad. Felsöka ett problem som inte sker vid självtest
Fast gult sken Vostro_amber_PLED Enheten är i ett feltillstånd inklusive strömförsörjningen. Felsöka ett problem som inte sker vid självtest
Blinkande blått Vostro_blink_blue_PLED Enheten är i vänteläge. Tryck på en tangent på tangentbordet, flytta musen eller tryck på strömknappen för att återgå till normal drift. Om problemet kvarstår, lyssna efter en pipkod.
Fast blått sken Vostro_blue_PLED Enheten är påslagen och fungerar ok. Om enheten inte svarar felsöker du följande: Ingen start eller problem med ingen bild

Inspiron 518 till 530

Diagnostiska pipkoder
Ljudkod Orsak Lösningsförslag
1 Kontrollsumma för BIOS-ROM pågår eller fel har inträffat Kontakta teknisk support.
2 Inga minnesmoduler kunde identifieras Felsöka minnet och minneskortplatserna
3 Kretsuppsättningsfel
Fel vid test av klockan
Fel på port A20
Fel på superkrets-I/O
Fel vid test av tangentbordets styrenhet		 Kontakta teknisk support.
4 Fel vid läsning från/skrivning till RAM-minne Felsöka minnet och minneskortplatserna
5 Fel på realtidsklockan Byt ut CMOS-batteriet. Kontakta teknisk support om problemet kvarstår.
6 Fel vid test av grafik-BIOS Kör Dell Diagnostics
7 Fel vid test av processorcache Kontakta teknisk support.

Överst på sidan

Pipkoder för stationära Inspiron-datorer

Förutom de olika typerna av diagnostiska lysdioder finns det flera ljudsignaler för modellerna av dessa stationära datorer.

Koderna erkänns av olika tillverkare och har förblivit desamma ett tag.

Nyckeln till koderna visas i tabellen nedan.

Obs! Klicka på avsnittets rubrik för att se innehållet.

Diagnostiska pipkoder
Kod Orsak Lösningsförslag
1 Kontrollsumma för BIOS-ROM pågår eller fel har inträffat Kontakta teknisk support.
2 Inga minnesmoduler kunde identifieras Felsöka minnet och minneskortplatserna
3 Kretsuppsättningsfel
Fel vid test av klockan
Fel på port A20
Fel på superkrets-I/O
Fel vid test av tangentbordets styrenhet		 Kontakta teknisk support.
4 Fel vid läsning från/skrivning till RAM-minne Felsöka minnet och minneskortplatserna
5 Fel på realtidsklockan Byt ut CMOS-batteriet. Kontakta teknisk support om problemet kvarstår.
6 Fel vid test av grafik-BIOS Kör Dell Diagnostics
7 Fel vid test av processorcache Kontakta teknisk support.

Överst på sidan

Ordlista med akronymer:

I tabellen finns definitioner av akronymer som förekommer i den här artikeln.

Akronym Definition
BIOS Basic Input/Output System – grundläggande system för indata/utdata
CFG Resurskonfiguration
Processor Central Processing Unit – processor
DIMM Dubbel inbyggd minnesmodul
DMA Direct Memory Access – direkt minnesåtkomst
EC Embedded Controller – inbyggd styrenhet
HECI Host Embedded Controller Interface – värdgränssnitt för inbyggd styrenhet
LCD Liquid Crystal Display – flytande kristall-skärm
LED Light Emitting Diode – lysdiod
MBF Moderkortsfel
MBIST Inbyggt självtest för minne
ME Management Engine
MEM Minne
NVRAM Non-Volatile Random Access Memory – icke-flyktigt datorminne
PCI Peripheral Component Interconnect – system för anslutning av kringutrustningskomponenter
POV Aktivitet efter video
PRV Förvideoaktivitet
PSU Nätaggregat
RAM Random Access Memory – datorminne
RCM Recovery Mode – återställningsläge
ROM Skrivskyddat minne
RTC Realtidsklocka
S0 Systemenergiläge S0 – det här är arbetsläget, där Windows-skrivbordet är aktivt.
S1 Systemenergiläge S1 – I det här viloläget stoppas processorn och enheten är i vänteläge.
S2 Systemenergiläge S2 – Det här tillståndet liknar S1 förutom att processorn och systemcachen går förlorade eftersom processorn förlorar ström.
S3 Systemenergiläge S3 – I det här läget sparas data i RAM-minnet, hårddiskar och annan maskinvara stängs av.
S4 Systemenergiläge S4 – I det här läget sparas RAM-minne och andra data på hårddisken.
S5 Systemets energiläge S5 – Systemet är avstängt.
SBIOS Small Board Interface Operating System
SPI Serial Peripheral Interface
STD Boot Hand Off – överlämning efter start
STO Storage Device – lagringsenhet
TPM Trusted Platform Module – betrodd plattformsmodul
USB Universal Serial Bus – universell seriell buss
VID Video

Överst på sidan

Notera:
Om det är en igenkännbar kod, följ instruktionerna. Se till att kodinformationen finns till hands när du kontaktar den lokala supporten. Teknikern behöver den här informationen för att kunna hjälpa till.

Om det är en oigenkännlig kod, en som inte är listad ovan, kontakta den lokala supporten omedelbart.

Klicka på följande länk om du vill ha ytterligare hjälp: kontakta Dells tekniska support
