Guida di riferimento agli indicatori di diagnostica del sistema Precision Mobile

Riepilogo: Questo articolo descrive i vari LED di diagnostica e il loro significato sulle diverse workstation portatili Precision.

Questo articolo si applica a Questo articolo non si applica a Questo articolo non è legato a un prodotto specifico. Non tutte le versioni del prodotto sono identificate in questo articolo.

Istruzioni

I prodotti Dell Precision Mobile vantano una lunga storia di indicatori di diagnostica integrati. Indica il punto durante il POST (Power-On Self-Test) in cui si sono verificati problemi in un notebook. Questi possono essere:

  • Segnali acustici
  • Pulsanti di alimentazione che mostrano diversi stati e colori
  • LED di blocco e di stato che modificano stati e colori
  • Una combinazione di tutti questi elementi

Il seguente articolo è una guida di riferimento per i codici disponibili su ogni modello e sul loro significato. Codici e significato sono cambiati nel corso degli anni e variano a seconda del modello. Questi indicatori sono semplicemente un punto di partenza per una risoluzione dei problemi più mirata, al fine di identificare la causa del problema. Questo articolo può essere utilizzato per scegliere la guida alla risoluzione dei problemi appropriata In alternativa, è possibile contattare il supporto tecnico per ulteriore assistenza; anche i tecnici stanno cercando questi indicatori.


Sommario:

  1. LED di diagnostica per la serie Precision (dal 2021 al 2025)
  2. LED di diagnostica per la serie Precision (dal 2016 al 2020)
  3. LED di diagnostica per la serie Precision (dal 2011 al 2015)
  4. LED di diagnostica per la serie Precision (dal 2008 al 2010)
  5. LED di diagnostica per la serie Precision (prima del 2007)
  6. Glossario degli acronimi
  7. Guide agli indicatori di diagnostica
Nota: Per tutte le tabelle riportate di seguito, tenere presente che i LED di diagnostica servono solo come indicatore di avanzamento nella procedura del POST. Questi indicatori LED non identificano il problema che causa l'interruzione del test POST.

Torna all'inizio


LED di diagnostica per la serie Precision Mobile (dal 2021 al 2025).

Con questa serie di notebook, i LED di diagnostica sono cambiati per utilizzare solo il seguente metodo:

Questo metodo utilizza solo il LED della batteria come indicatore. Il LED di diagnostica è ora il LED della batteria, acceso fisso o lampeggiante.

Precisione 7780 prod: tiro

Fonte di alimentazione Comportamento degli indicatori LED Stato di alimentazione di sistema Livello di carica della batteria
AC Adapter LED del pulsante di accensione spento On (S0) - Off (S5) Fully Charged
AC Adapter LED del pulsante di accensione bianco S0 - S5 Less than Fully Charged
Battery LED del pulsante di accensione spento Hibernate (S4) - S5 11-100%
Battery LED del pulsante di accensione giallo S4 - S5 Less than 10%
Avvertenza: Il LED della batteria serve solo come indicatore di avanzamento nel processo POST. Questi indicatori LED non identificano il problema che causa l'interruzione del test POST.

NOTA: Questi notebook utilizzano la sequenza di lampeggiamento giallo/bianco del LED di carica della batteria per rilevare i guasti/errori elencati nella tabella seguente:

Nota:

La sequenza di lampeggiamento è costituita da due serie di numeri che rappresentano: (Primo gruppo: giallo lampeggiante, Secondo gruppo: bianco lampeggiante).

  • Prima serie: il LED lampeggia da 1 a nove volte, seguito da una breve pausa con LED spento a intervalli di 1,5 secondi di colore giallo.
  • Seconda serie: Il LED lampeggia da 1 a nove volte, seguito da una pausa più lunga prima che il ciclo successivo ricominci a intervalli di 1,5 secondi in bianco.
Ad esempio: Viene rilevato un errore di memoria non rilevata (2, 3). Il LED di carica della batteria lampeggia due volte in giallo, seguito da una pausa, quindi lampeggia tre volte in bianco. Il LED di accensione entra in pausa per 3 secondi prima di ripetere il ciclo successivo.

La tabella seguente fornisce informazioni sulle sequenze di lampeggiamento in giallo e bianco e la possibile risoluzione dei problemi:

Sequenza di lampeggiamento LED Descrizione dell'errore Guasti
1,1 Trusted Platform Module (TPM) Detection Failure Motherboard Error
1,2 SPI Flash Failure Motherboard Error
1, 3 Hinge Cable Short tripped OCP1
1, 4 Hinge Cable Short tripped OCP2
1,5 Embedded Controller (EC) unable to program i-Fuse Motherboard Error
1,6 EC Code flow errors Power Issue
2,1 Central Processor Unit (CPU) Possible CPU Failure
2,2 Motherboard Basic input Output Setup (BIOS) Motherboard Covers BIOS Corruption, or Read-Only Memory (ROM) Error
2,3 Memory No memory or Random Access Memory (RAM) detected
2,4 Memory Memory or RAM failure
2,5 Memory Invalid Memory Installed
2,6 Motherboard Chipset Motherboard or Chipset Error
2,7 Liquid Crystal Display (LCD) LCD Failure
2,8 LCD Motherboard Failure
3,1 Real-Time Clock (RTC) Power Failure Complementary Metal-Oxide Semi-Conductor (CMOS) Battery Failure
3,2 Peripheral Component Interconnect (PCI) or Video PCI, or Video Card or Chip Failure
3,4 BIOS Recovery 2 Recovery Image Found But Invalid
3,5 Power Rail Failure EC ran into power sequencing failure
3,6 System Management BIOS (SBIOS) Flash Corruption Flash corruption detected by SBIOS
3,7 Management Engine (ME) Error Timeout waiting on ME to reply to Host Embedded Controller Interface (HECI)
4,1 Memory Dual Inline memory modeul (DIMM) power rail failure Reset and swap the memory among the available slots. If issue persists memory module failure
4,2 CPU Power Cable Connection issue Run the Power Supply Unit (PSU) Bult-In Self-Test (BIST). If issue continues Motherboard, PSU, and cabling failure

Torna all'inizio


LED di diagnostica per la serie Precision Mobile (dal 2016 al 2020).

Con questa serie di notebook, i LED di diagnostica sono stati modificati per utilizzare due metodi diversi a seconda del modello di notebook in uso:

  • Un metodo utilizza solo il LED del pulsante di accensione. La funzione di LED di diagnostica ora viene svolta dallo stato del LED del pulsante di accensione e dal numero di volte in cui lampeggia.
  • L'altro metodo utilizza solo il LED della batteria come indicatore. Il LED di diagnostica è ora il LED della batteria, acceso fisso o lampeggiante.

Precisione 5510 prod shot

Stato del LED del pulsante di accensione Descrizione
LED del pulsante di accensione spento
  • Modalità di ibernazione o sospensione (S4)
  • Il sistema è spento (S5)
LED del pulsante di accensione giallo Boot Failure - This is a system fault error condition, including the power supply. Only the +5VSB rail on the power supply is working correctly.
LED del pulsante di accensione giallo lampeggiante Boot Failure - The computer is receiving electrical power, and power supplied by the power supply is normal. A device might be malfunctioning or incorrectly installed. Refer to the table below for Amber Blinking Pattern diagnostics suggestion and possible failures.
LED del pulsante di accensione bianco The system is in S0 state, the normal power state of a functioning machine. The BIOS will turn the LED to this state to indicate it has started fetching opcodes.
Bianco lampeggiante The system is in a low power state, either S1 or S3. This does not indicate a fault condition.
Avvertenza: Il LED di alimentazione serve solo come indicatore di avanzamento nella procedura POST. Questi indicatori LED non identificano il problema che causa l'interruzione del test POST.
Nota: Sequenza di lampeggiamento LED ambra: Il LED del tasto di accensione fa lampeggiare i codici LED corrispondenti in base alla determinata condizione di guasto. Tra le ripetizioni della sequenza si verifica una lunga pausa.

Esempio: Nessuna memoria rilevata. Il LED del pulsante di accensione lampeggia due volte, si ferma, lampeggia due volte, si ferma e così via. Questa sequenza continua finché il notebook non viene spento.
Comportamento degli indicatori LED Descrizione del problema Passaggi successivi
1 System Board: BIOS, ROM Failure
  • Aggiornare il BIOS alla revisione più recente
  • Se il problema persiste, contattare il Supporto tecnico per ulteriore assistenza nella risoluzione dei problemi
2 No Memory or RAM detected
  • Verificare che la memoria sia installata
  • Effettuare ulteriori operazioni di risoluzione dei problemi della memoria
3 System board, Chipset Error, Clock Failure, Gate A20 Failure, Super I/O Failure, Keyboard controller failure
  • Per ulteriori informazioni sulla risoluzione dei problemi, contattare il supporto tecnico
4 Memory or RAM failure
  • Riposizionare la memoria
  • Effettuare ulteriori operazioni di risoluzione dei problemi della memoria
5 CMOS battery failure
  • Effettuare la risoluzione dei problemi della batteria CMOS
  • Se il problema persiste, contattare il Supporto tecnico per ulteriore assistenza nella risoluzione dei problemi
6 Video card or chip failure
  • Per ulteriori informazioni sulla risoluzione dei problemi, contattare il supporto tecnico
7 CPU Failure
  • Eseguire gli strumenti di diagnostica Intel CPU
  • Per ulteriori informazioni sulla risoluzione dei problemi, contattare il supporto tecnico

Precisione 7710 - Tiro del prodotto

Stato del LED del pulsante di accensione Descrizione
LED del pulsante di accensione spento
  • Modalità di ibernazione o sospensione (S4)
  • Il sistema è spento (S5)
LED del pulsante di accensione bianco The system is in S0 state, the normal power state of a functioning machine. The BIOS will turn the LED to this state to indicate it has started fetching opcodes.
Bianco lampeggiante The system is in a low power state, either S1 or S3. This does not indicate a fault condition.
Avvertenza: Il LED di alimentazione serve solo come indicatore di avanzamento nella procedura POST. Questi indicatori LED non identificano il problema che causa l'interruzione del test POST.
Nota: la sequenza di lampeggiamento consiste in due serie di numeri. Rappresentano il primo gruppo (giallo lampeggiante) e il secondo gruppo (bianco lampeggiante).
  • Prima serie: il LED della batteria lampeggia in giallo fino a nove volte, quindi entra in pausa per un secondo e mezzo prima di eseguire la seconda serie.
  • Seconda serie: Il LED della batteria lampeggia in bianco fino a nove volte, quindi si ferma per tre secondi prima di eseguire nuovamente il primo gruppo.

Esempio: Nessuna memoria rilevata (2, 3). Il LED della batteria lampeggia due volte in giallo seguito da una pausa, quindi lampeggia tre volte in bianco, si ferma e così via. Questa sequenza continua finché il notebook non viene spento.

Comportamento degli indicatori LED Descrizione del problema Passaggi successivi
Giallo Bianco
2 1 CPU Failure
  • Eseguire gli strumenti di diagnostica Intel CPU
  • Se il problema persiste, contattare il Supporto tecnico per ulteriore assistenza
2 2 System Board: BIOS, ROM Failure
  • Aggiornare il BIOS alla revisione più recente
  • Se il problema persiste, contattare il Supporto tecnico per ulteriore assistenza nella risoluzione dei problemi
2 3 No Memory / RAM detected
  • Verificare che la memoria sia installata
  • Effettuare ulteriori operazioni di risoluzione dei problemi della memoria
2 4 Memory / RAM failure
  • Riposizionare la memoria
  • Effettuare ulteriori operazioni di risoluzione dei problemi della memoria
2 5 Invalid Memory Installed
  • Riposizionare la memoria
  • Effettuare ulteriori operazioni di risoluzione dei problemi della memoria
2 6 System board, Chipset Error
  • Aggiornare il BIOS alla revisione più recente
  • Per ulteriori informazioni sulla risoluzione dei problemi, contattare il supporto tecnico
2 7 System board, LCD
  • Aggiornare il BIOS alla revisione più recente
  • Per ulteriori informazioni sulla risoluzione dei problemi, contattare il supporto tecnico
3 1 CMOS battery failure
  • Effettuare la risoluzione dei problemi della batteria CMOS
  • Se il problema persiste, contattare il Supporto tecnico per ulteriore assistenza nella risoluzione dei problemi
3 2 PCI or Video card/chip failure
  • Per ulteriori informazioni sulla risoluzione dei problemi, contattare il supporto tecnico
3 3 BIOS Recovery 1
  • Immagine di ripristino non trovata
  • Per ulteriori informazioni sulla risoluzione dei problemi, contattare il supporto tecnico
3 4 BIOS Recovery 2
  • Immagine di ripristino trovata ma non valida
  • Per ulteriori informazioni sulla risoluzione dei problemi, contattare il supporto tecnico
3 5 Power Rail Failure
  • Si è verificato un errore della sequenza di alimentazione dell'EC
  • Per ulteriori informazioni sulla risoluzione dei problemi, contattare il supporto tecnico
3 6 SBIOS Flash Corruption
  • Danneggiamento memoria flash rilevato da SBIOS
  • Per ulteriori informazioni sulla risoluzione dei problemi, contattare il supporto tecnico
3 7 ME Error
  • Timeout in attesa di ME per rispondere al messaggio HECI
  • Per ulteriori informazioni sulla risoluzione dei problemi, contattare il supporto tecnico

Indica i codici LED di gestione dell'alimentazione della batteria.

Comportamento degli indicatori LED Stato batteria
Blinking Amber and White light (repeated) An unauthenticated or unsupported non-Dell AC adapter is plugged to your notebook
Blinking Amber and Steady White light (repeated) Temporary battery failure with AC adapter present
Constantly blinking Amber Fatal battery failure with AC adapter present
Solid White The battery in charge mode with AC Adapter
Light off The battery in full charge mode with AC adapter present
Light off The battery in full charge mode without AC adapter present
Solid Amber Battery charge is critically slow (approx. 30 minutes or less of battery life remaining), without AC adapter present

Torna all'inizio


LED di diagnostica per la serie Precision (dal 2011 al 2015)

Con questa serie, i LED di diagnostica sono stati modificati per utilizzare solo gli indicatori LED di stato del sistema. I LED di diagnostica sono ora l'indicatore attività del disco rigido, l'indicatore della batteria e l'indicatore Wi-Fi.

Precisione 2800 prod shot

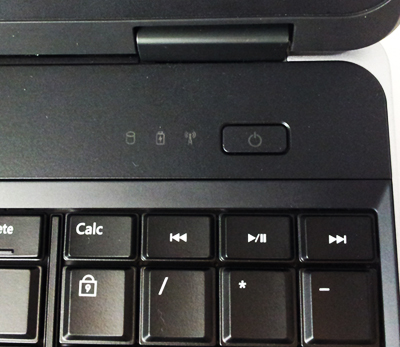

LED di stato del sistema 2800

Icona Descrizione
Icona HDD HDD activity light - Turns white when the laptop reads or writes data
Icona della batteria Battery indicator light - Turns on steadily or blinks to indicate battery charge status
Icona della rete senza fili Wi-Fi light - Turns on when wireless networking is enabled

Se il notebook è collegato a una presa elettrica, l'indicatore di alimentazione e della batteria funziona nel modo seguente:

Comportamento degli indicatori LED Descrizione
Solid white color Battery charging with AC adapter
Pulsing white color (slow increase/decrease in illumination) The system in Standby, Battery charging with AC adapter
Off System Off, Battery charging with AC adapter (power >90%)
LED di diagnostica Descrizione Passaggio successivo
LED del disco rigido o dello storage
Icona HDD
LED batteria
Icona della batteria
LED rete senza fili
Icona della rete senza fili
Blinking Solid Solid The microcontroller is handing control of the system to the processor. This code persists if no processor is detected
  • Reinstallare il processore
  • Contattare il supporto
Solid Blinking Solid The memory has encountered an error
  • Ricollocare i moduli di memoria.
  • Provare a utilizzare la memoria in slot diversi
  • Contattare il supporto
Blinking Blinking Blinking A system board component is faulty
  • Contattare il supporto
Blinking Blinking Solid The video card is preventing the system from completing POST
  • Contattare il supporto
Blinking Blinking Off The keyboard is preventing the system from completing POST
  • Ricollegare il cavo della tastiera
  • Contattare il supporto
Blinking Off Blinking The USB controller encountered a problem during initialization
  • Rimuovere eventuali dispositivi USB
  • Contattare il supporto
Solid Blinking Blinking No SODIMM memory modules are installed
  • Ricollocare i moduli di memoria.
  • Provare a utilizzare la memoria in slot diversi
  • Contattare il supporto
Blinking Solid Blinking The LCD encountered a problem during initialization
  • Riposizionare il cavo LCD
  • Contattare il supporto
Off Blinking Blinking The modem is preventing the system from completing POST
  • Reinstallare il modem
  • Contattare il supporto
Comportamento degli indicatori LED Descrizione
Alternately blinking amber light and blue light An unauthenticated or unsupported, non-Dell AC adapter is attached to your laptop
Alternately blinking amber light with steady blue light Temporary battery failure with AC adapter present
Constantly blinking amber light Fatal battery failure with AC adapter present
Light off The battery in full charge mode with AC adapter present
Blue light on The battery in charge mode with AC adapter present

Torna all'inizio


LED di diagnostica per la serie Precision (dal 2008 al 2010)

Questa serie aveva una combinazione di LED di stato della tastiera con i LED di stato del sistema sullo chassis.

Precisione 6500 prod shot

Questi modelli erano dotati di un blocco di LED di stato della tastiera sulla parte anteriore dello chassis che potevano accendersi in verde fisso, lampeggiare in verde o essere spenti. Dell Technology ha incluso una tabella di seguito con i loro significati.

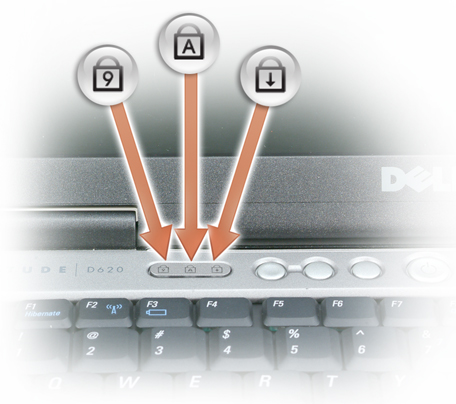

LED di stato del disco rigido

Icona Descrizione
Tappi Caps Lock light - Turns on when the Caps Lock is engaged
Scorrere Scroll Lock light - Turns on when the Scroll Lock is engaged
Num Number Lock light - Turns on when the Number Lock is enabled
Schema
LED(1, 2, 3)
Sequenza LED
Descrizione Passaggio successivo
ON-FLASH-FLASH-2 ON-FLASH-FLASH No SODIMMs are installed
  • Installare moduli di memoria supportati
  • Se la memoria è già presente, ricollocare i moduli, uno alla volta in ogni slot
  • Provare con una memoria funzionante di un altro dispositivo o sostituire la memoria
  • Contattare il supporto
FLASH-ON-ON-2 FLASH-ON-ON System board error
  • Reinstallare il processore
  • Contattare il supporto
FLASH SU FLASH-2 FLASH-ON-FLASH LCD Panel Error
  • Riposizionare il cavo LCD
  • Contattare il supporto
SPENTO-FLASH-SPENTO-2 OFF-FLASH-OFF Memory compatibility error
  • Installare moduli di memoria compatibili
  • Se sono installati due moduli, rimuoverli e testarne uno. Provare l'altro modulo nello stesso slot ed eseguire il test. Quindi ripetere la prova in slot non utilizzati con entrambi i moduli
  • Contattare il supporto
ACCESO-FLASH-SU-2 ON-FLASH-ON Memory is detected but has errors
  • Riposizionare la memoria
  • Se sono installati due moduli, rimuoverli e testarne uno. Provare l'altro modulo nello stesso slot ed eseguire il test. Quindi ripetere la prova in slot non utilizzati con entrambi i moduli
  • Contattare il supporto
SPENTO-FLASH-FLASH-2 OFF-FLASH-FLASH Modem Error
  • Reinstallare il modem
  • Contattare il supporto
FLASH-FLASH-FLASH-2 FLASH-FLASH-FLASH System board error
  • Contattare il supporto
FLASH-FLASH-OFF-2 FLASH-FLASH-OFF Option ROM Error
  • Riposizionare il dispositivo
  • Contattare il supporto
SPENTO-ACCESO-SPENTO-2 OFF-ON-OFF Storage device error
  • Riposizionare il disco rigido e l'unità ottica
  • Testare il notebook con il disco rigido e l'unità ottica
  • Contattare il supporto
FLASH-FLASH-ON-2 FLASH-FLASH-ON Video card error
  • Contattare il supporto

Se il notebook è collegato a una presa elettrica, l'indicatore della batteria funziona nel modo seguente:

  • Alternanza tra luce lampeggiante gialla e blu: Al notebook è collegato un adattatore CA non Dell non autenticato o non supportato
  • Alternanza tra luce lampeggiante gialla e luce fissa blu: Guasto temporaneo alla batteria con adattatore CA presente
  • Luce gialla lampeggiante costante: Guasto irreversibile alla batteria con adattatore CA presente
  • Luce spenta: Batteria in modalità di carica completa con adattatore CA presente
  • La luce blu è accesa: Batteria in modalità di carica con adattatore CA presente

Per verificare la caricato della batteria, tenere premuto il pulsante di stato sull'indicatore del livello di carica della batteria per illuminare gli indicatori del livello di carica. Ogni indicatore rappresenta circa il 20% della carica totale della batteria. Ad esempio, se quattro spie sono accese, la batteria ha l'80% di carica residua. Se non vengono visualizzati indicatori luminosi, la batteria non si ricarica.

Per verificare lo stato della batteria utilizzando l'indicatore di carica, tenere premuto il pulsante di stato sull'indicatore di carica della batteria per almeno 3 secondi. Se non si accende alcun indicatore, la batteria è in buone condizioni e la capacità di carica è superiore all'80 percento. Ogni indicatore rappresenta una degradazione incrementale. Se si accendono cinque indicatori, la capacità di carica è inferiore al 60 percento ed è consigliabile sostituire la batteria.

Torna all'inizio


LED di diagnostica per la serie Precision (prima del 2007)

Da molto tempo, le Dell Precision Mobile Workstation sono dotate di indicatori di diagnostica integrati. Questi indicatori possono essere segnali acustici e specifici LED di diagnostica, che indicano in quale punto durante il POST (Power On Self Test) si è verificato un problema in un notebook.

Precisione 4300 prod shot

Questi modelli erano dotati di un blocco di LED di stato della tastiera sulla parte anteriore dello chassis che potevano accendersi in verde fisso, lampeggiare in verde o essere spenti. Dell Technologies ha incluso una tabella di seguito con i loro significati.

LED di stato del disco rigido

Icona Descrizione
Tappi Caps Lock light - Turns on when the Caps Lock is engaged
Scorrere Scroll Lock light - Turns on when the Scroll Lock is engaged
Num Number Lock light - Turns on when the Number Lock is enabled
Codice lampeggiamento Combinazione LED Descrizione Passaggio successivo
D1 Flash-On-On The microcontroller is handing control of the system to the processor. This code persists if no processor is detected.
  • Reinstallare il processore
  • Contattare il supporto
D2 On-Flash-On The memory has encountered an error.
  • Ricollocare i moduli di memoria.
  • Contattare il supporto
D3 Flash-Flash-Flash A system board component is faulty.
  • Contattare il supporto
D4 Flash-Flash-On The video card is preventing the system from completing POST.
  • Contattare il supporto
D5 Flash-Flash-Off The keyboard is preventing the system from completing POST.
  • Ricollegare il cavo della tastiera
  • Contattare il supporto
D6 Flash-Off-Flash The USB controller encountered a problem during initialization.
  • Rimuovere eventuali dispositivi USB
  • Contattare il supporto
D7 On-Flash-Flash No SODIMMs are installed.
  • Installare i moduli di memoria
  • Ricollocare i moduli di memoria.
  • Contattare il supporto
D8 Flash-On-Flash The LCD encountered a problem during initialization.
  • Riposizionare il cavo LCD
  • Contattare il supporto
D9 Off-Flash-Flash The modem is preventing the system from completing POST.
  • Reinstallare il modem
  • Contattare il supporto

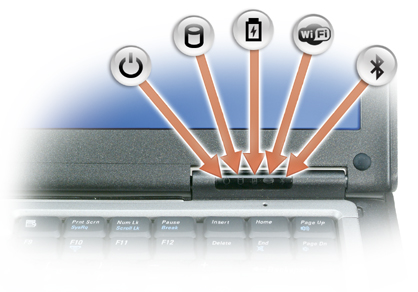

LED di stato del sistema 4300

Se il notebook è collegato a una presa elettrica, l'indicatore della batteria funziona nel modo seguente:

  • Verde fisso: la batteria è in carica.
  • Verde lampeggiante: la batteria è quasi completamente carica.

Se il notebook è alimentato a batteria, l'indicatore funziona nel modo seguente:

  • Spento : la batteria è sufficientemente carica (o il notebook è spento).
  • Arancione lampeggiante: il livello di carica della batteria è basso.
  • Arancione fisso: la batteria è quasi del tutto scarica.

Torna all'inizio


Glossario degli acronimi:

Consultare la tabella per le definizioni degli acronimi all'interno di questo articolo.

Acronimo Definizione
BIOS Basic Input/Output System
CFG Resource Configuration
CPU Central Processing Unit
DIMM Dual In-line Memory Module
DMA Direct Memory Access
EC Embedded Controller
HECI Host Embedded Controller Interface
LCD Liquid Crystal Display
LED Light Emitting Diode
MBF Motherboard Failure
MBIST Memory Built-in Self Test
ME Management Engine
MEM Memory
NVRAM Non-Volatile Random Access Memory
PCI Peripheral Component Interconnect
POV Post-video Activity
PRV Pre-video Activity
PSU Power Supply Unit
RAM Random Access Memory
RCM Recovery Mode
ROM Read Only Memory
RTC Real Time Clock
S0 System Power State S0 – This is the Working State, where your Windows PC is awake.
S1 System Power State S1 – In this sleep state, the CPU is stopped, and your computer is in standby mode.
S2 System Power State S2 – This state is similar to S1 except that the CPU and system cache are lost because the processor loses power.
S3 System Power State S3 – In this state, data is saved to RAM, hard drives, and other hardware are shut down.
S4 System Power State S4 – In this state, RAM and other data are saved to the hard disk.
S5 System Power State S5 - The System is off.
SBIOS Small Board Interface Operating System
SPI Serial Peripheral Interface
STD Boot Hand Off
STO Storage Device
TPM Trusted Platform Module
USB Universal Serial Bus
VID Video

Torna all'inizio


Nota:
Seguire le istruzioni se viene visualizzato un codice riconoscibile. Se è necessario contattare il supporto locale, assicurarsi di avere a portata di mano le informazioni sul codice. Il tecnico ha bisogno di queste informazioni per ulteriori informazioni.

Se vedi un codice irriconoscibile, non elencato sopra, contatta immediatamente il supporto locale.

Per ottenere ulteriore assistenza, contattare il supporto tecnico Dell.

Torna all'inizio

Informazioni aggiuntive

Prodotti interessati

Mobile Workstations
Proprietà dell'articolo
Numero articolo: 000135030
Tipo di articolo: How To
Ultima modifica: 19 mar 2025
Versione:  13
Trova risposta alle tue domande dagli altri utenti Dell
Support Services
Verifica che il dispositivo sia coperto dai Servizi di supporto.
