PowerEdge: Assegnazione e annullamento dell'assegnazione di hot-spare nella configurazione del sistema nel controller PERC

Questo articolo fornisce informazioni su come assegnare o annullare l'assegnazione di un hot-spare dedicato globale per un disco rigido.

• Un hot-spare dedicato viene assegnato a un solo disco virtuale sul controller.
• Un hot-spare globale viene assegnato a tutti i dischi virtuali sul controller.
• Per ulteriori informazioni, consultare il manuale del controller RAID Dell PowerEdge.

Sommario

• Accedere all'utilità di configurazione Dell PERC
• Assegnazione di un hot-spare globale
• Assegnazione di un hot-spare dedicato
• Annullamento dell'assegnazione di un hot-spare

Accedere all'utilità di configurazione Dell PERC

Attenersi alla seguente procedura per eseguire l'avvio nell'utility di configurazione HII (Human Interface Infrastructure):

1. Accendere il sistema.

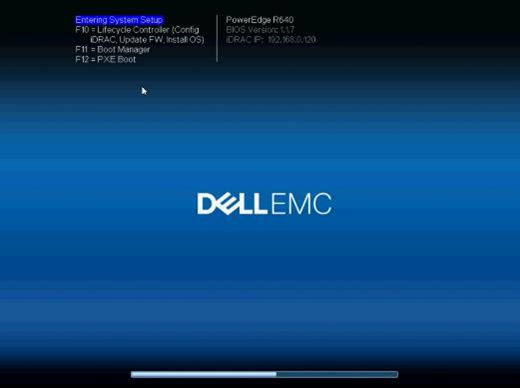

2. All'avvio del sistema, premere F2 per accedere alla configurazione del sistema.

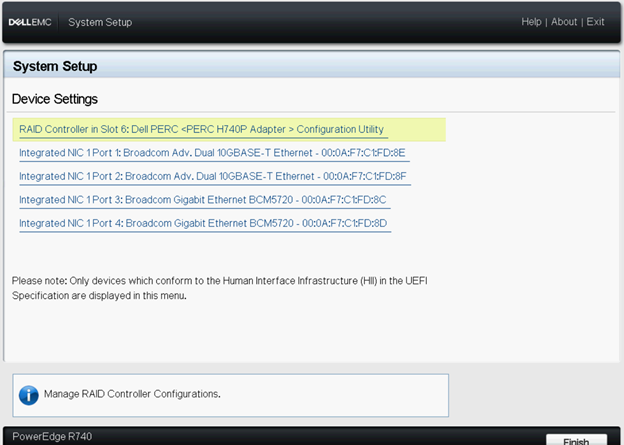

3. Cliccare su Device Settings per elencare tutti i controller RAID nel sistema nella schermata Device Settings.
   Per accedere al menu principale del controller, utilizzare i tasti freccia o il mouse.
   |



Assegnazione di un hot-spare globale

Per assegnare un hot-spare globale dalla utility di configurazione HII, effettuare le seguenti operazioni:

1. Accedere alla utility di configurazione Dell PERC. Vedere Accesso all'utility di configurazione Dell PERC.

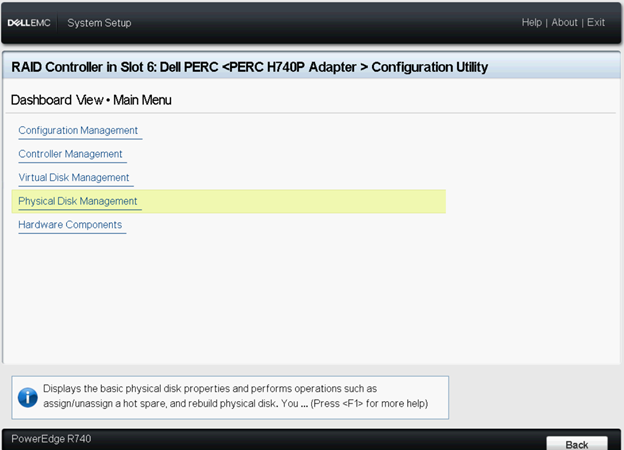

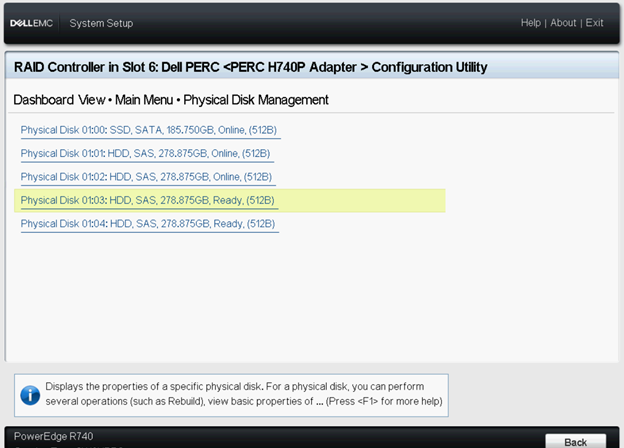

2. Cliccare su Main Menu>Physical Disk Management. Viene visualizzato l'elenco dei dischi rigidi.

3. Selezionare il disco rigido.

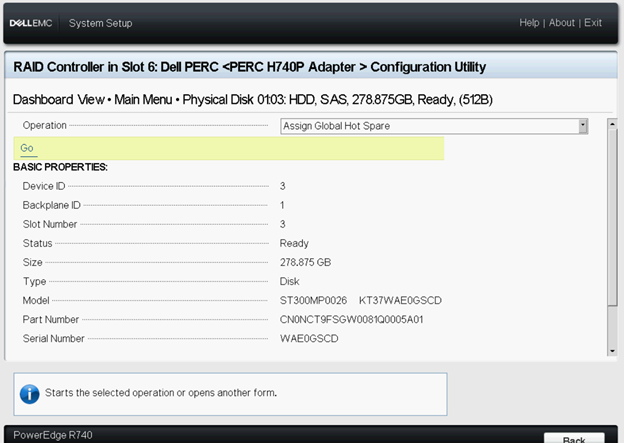

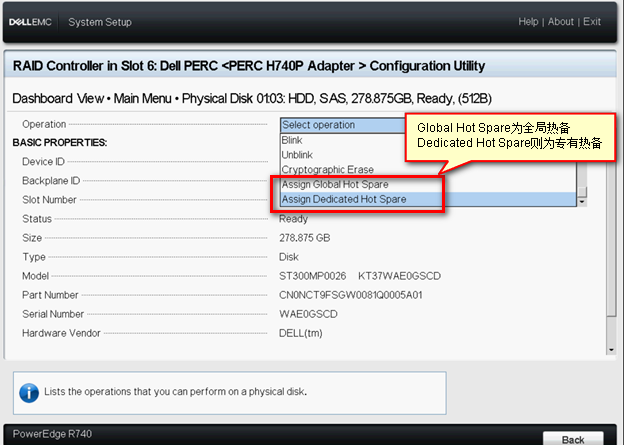

4. Dal menu a discesa Operations selezionare Assign Global Hot Spare.

5. Cliccare su Go. Viene visualizzata una schermata in cui si è sicuri di voler eseguire l'operazione.

6. Selezionare l'opzione Confirm .

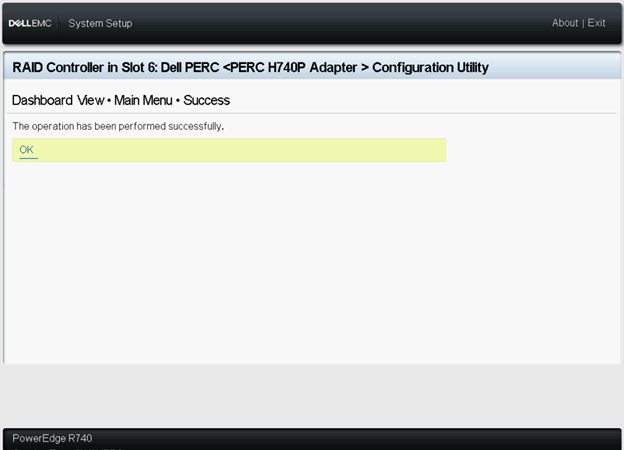

7. Cliccare su Yes. Il disco hot-spare globale viene creato correttamente.

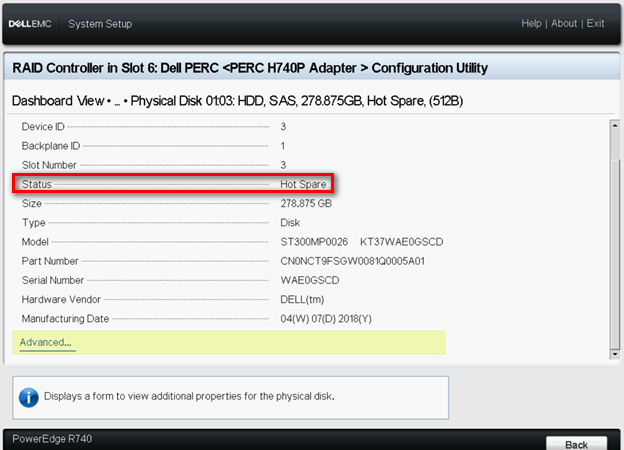

8. È possibile controllare lo stato del disco rigido.


Assegnazione di un hot-spare dedicato

Per assegnare un hot-spare dedicato dalla utility di configurazione HII, effettuare le seguenti operazioni:

1. Accedere alla utility di configurazione Dell PERC. Vedere Accesso all'utility di configurazione Dell PERC.
2. Cliccare su Main Menu>Physical Disk Management. Viene visualizzato l'elenco dei dischi rigidi.

3. Selezionare il disco rigido.

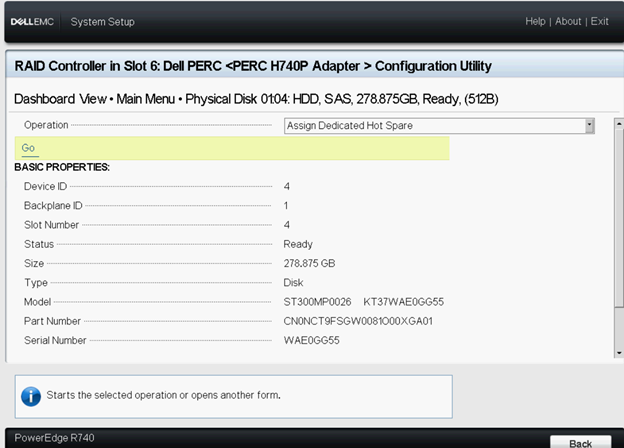

4. Dal menu a discesa Operations selezionare Assign Dedicated Hot Spare.

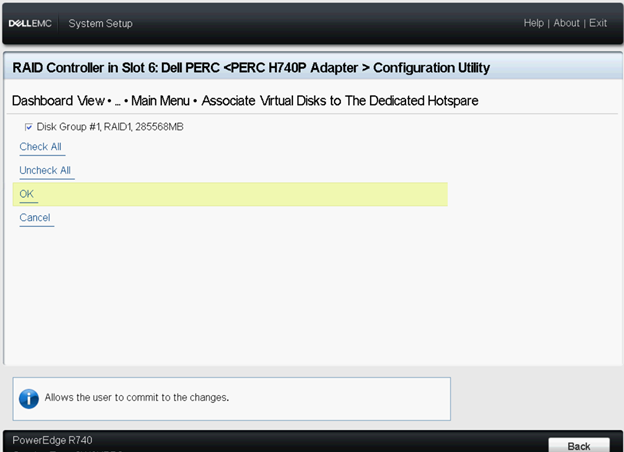

5. Cliccare su Go. Selezionare l'opzione di associazione virtuale all'hot-spare dedicato.

6. Selezionare l'opzione Confirm.
7. Cliccare su Yes. Il disco hot-spare dedicato viene creato correttamente.

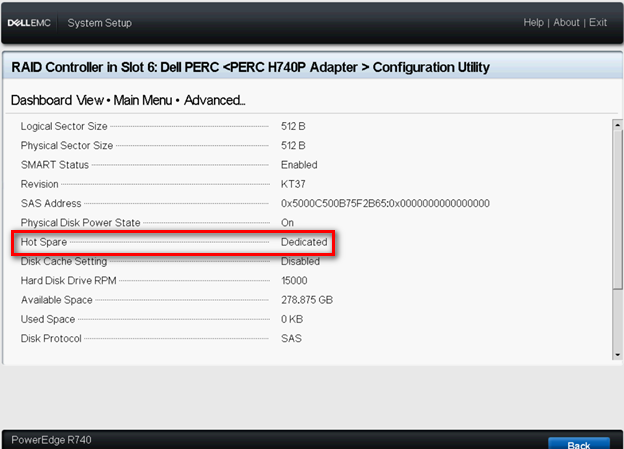

8. È possibile controllare lo stato del disco rigido.


Annullamento dell'assegnazione di un hot-spare

Per annullare l'assegnazione di un hot-spare dalla utility di configurazione HII, effettuare le seguenti operazioni:

1. Accedere alla utility di configurazione Dell PERC. Vedere Accesso all'utility di configurazione Dell PERC.
2. Cliccare su Main Menu> Physical Disk Management per visualizzare l'elenco dei dischi rigidi.



3. Selezionare l'hot-spare di cui si desidera annullare l'assegnazione.

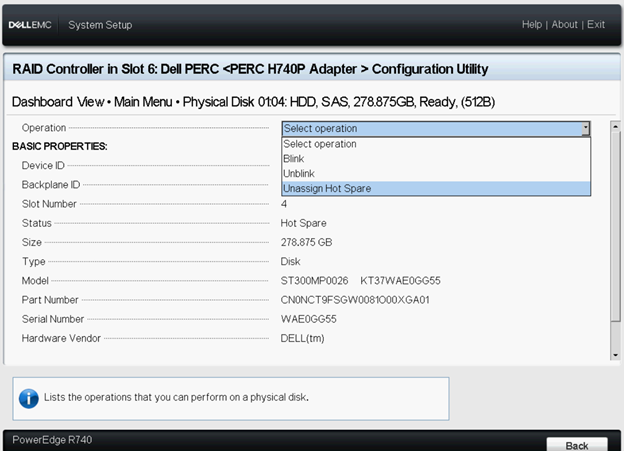

4. Dal menu a discesa Operations selezionare Unassign Hot Spare.

5. Selezionare l'opzione Confirm.
6. Cliccare su Yes. Il disco hot-spare non viene assegnato.

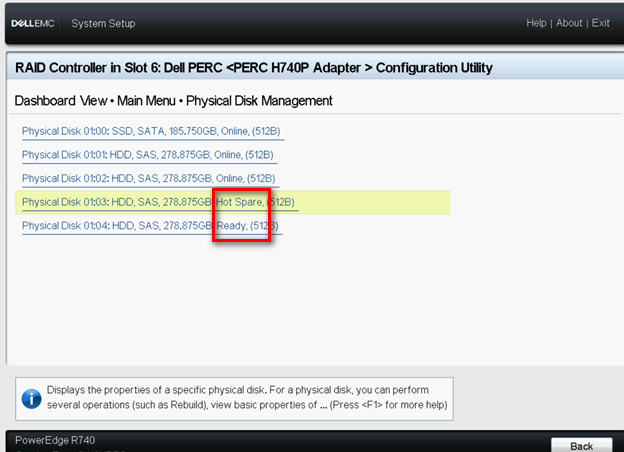

7. È possibile controllare lo stato del disco rigido.
