PowerEdge: monitoraggio delle prestazioni di iDRAC9 tramite SNMP

Riepilogo: Il seguente documento fornisce un esempio di come monitorare le prestazioni su un iDRAC9 utilizzando il protocollo SNMP (Simple Network Management Protocol).

Questo articolo si applica a Questo articolo non si applica a Questo articolo non è legato a un prodotto specifico. Non tutte le versioni del prodotto sono identificate in questo articolo.
Scopri le altre risorse

Istruzioni

Monitoraggio delle prestazioni di DRAC 9 tramite SNMP

Si tratta di un modo limitato per ricevere avvisi utilizzando SNMP per la soglia di prestazioni della CPU (Central Processing Unit). Questa operazione è necessaria per l'abilitazione, in quanto è disabilitata per impostazione predefinita. Anche questa opzione è disponibile solo su sistemi con processori INTEL:

l'ID di oggetto (OID) è 1.3.6.1.4.1.674.10892.5.3.2.1.0.2650. Tuttavia, l'implementazione richiede due passaggi prima di poter essere utilizzata.

Fare riferimento al seguente white paper Enhanced Out Of Band Performance Monitoring:
https://downloads.dell.com/solutions/general-solution-resources/White%20Papers/Enhanced_OOB_Performance_Monitoring_WhitePaper.pdf

Sezione 4: Valori di soglia del sensore

  • Le soglie superiori non critiche dei sensori di utilizzo possono essere visualizzate e configurate utilizzando le interfacce WS-Man e RACADM.
  • I valori di soglia non critici superiori di questi sensori possono essere configurati utilizzando il Fully Qualified Device Descriptor (FQDDs) riportato di seguito.

 Prerequisiti:

  • Abilitare l'interfaccia IPMI (Intelligent Platform Management Interface) sull'iDRAC (impostazioni iDRAC, connettività, IPMI)
  • Abilitare l'IPMI sull'utente (Impostazioni iDRAC/Utenti/Configurazione utente)
  • Sistema basato su Linux con strumenti IPMI O sistema Windows con strumenti OMSA o IMPI installati (https://www.dell.com/support/home/drivers/driversdetails?driverid=9ngfj)

 Il seguente comando può essere eseguito in remoto o in locale (esempio remoto):

  • Fare riferimento alla pagina 27 del white paper sul monitoraggio delle prestazioni Enhanced Out-of-Band (OOB).

  1. Abilitare il sensore:

    #ipmitool -I lanplus -H <drac ip> -U user -P password raw 0x04 0x28 0xFD 0xC0 0x80 0x00 0x80 0x00

    1. Esempio:

      ipmitool -I lanplus -H 100.92.208.152 -U user -P password raw 0x04 0x28 0xFD 0xC0 0x80 0x00 0x80 0x00

  2. Impostare il valore di soglia utilizzando RACADM. Può anche essere eseguito in locale o in remoto:

    # racadm - sensorsettings set iDRAC.Embedded.1#SystemBoardCPUUsage -level Max 90
    1. Esempio:
      racadm -r 100.92.208.152 -u user -p password sensorsettings set iDRAC.Embedded.1#SystemBoardCPUUsage -level Max 90


In questo modo si attiva il sensore, si imposta la soglia e si imposta un valore per l'avviso.

Un carico di lavoro può essere simulato utilizzando programmi di terze parti.

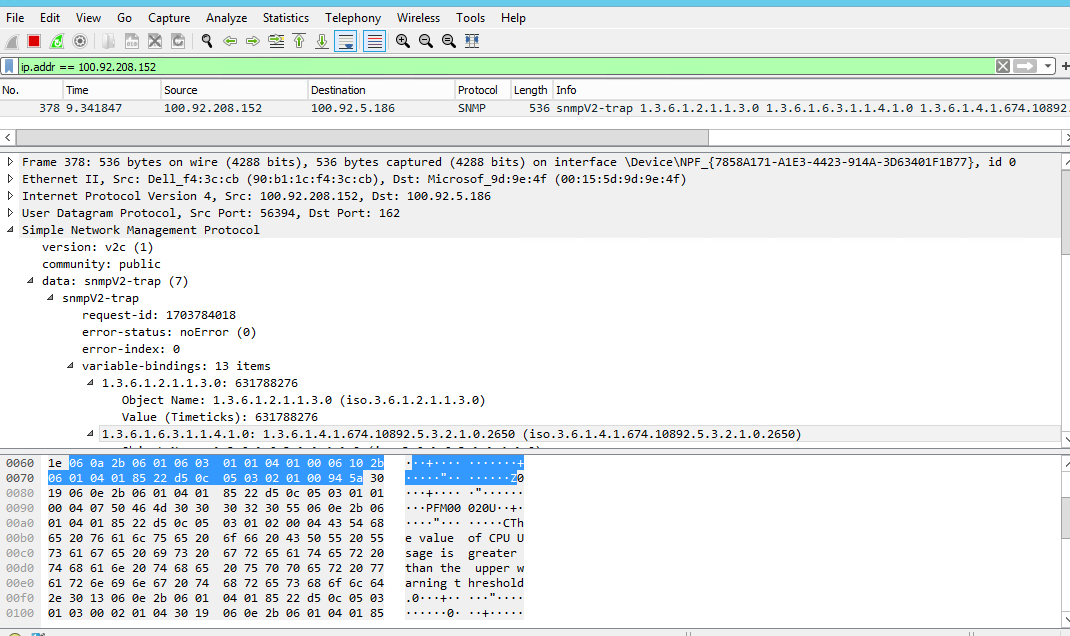

Questo è l'output della trap che utilizza Wireshark:
Wireshark

Non sono presenti argomenti per l'OID SNMP perché viene attivato sul valore di soglia specificato nel comando RACADM.

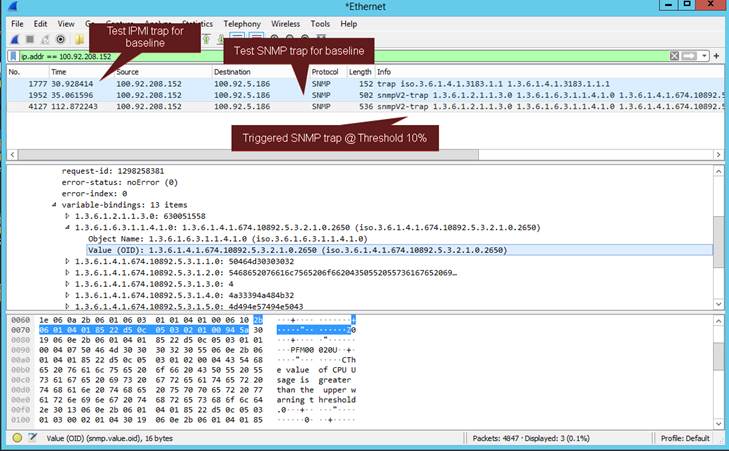

Vista di esempio da DRAC correlata all'output di Wireshark:
iDRAC9

Wireshark
