Р750 СППР: Збій навчання з'єднання NVIDIA Mellanox BlueField-2 DPN-GRNMC PCIe Link

Канальна карта NVIDIA Mellanox MT42822 BlueField-2 100G DPU, DPN# GRNMC, є адаптером DPU, кваліфікованим DSS, який може бути оснащений деякими серверами PowerEdge, налаштованими DSS, відповідно до деяких специфічних вимог користувача DSS/RCI.
Цей адаптер кваліфікований і підтримується NVIDIA DOCA 1.5.1 або пізнішими версіями командою інженерів Dell DSS/RCI.
Якщо образ DOCA змінено на більш ранню версію, ніж 1.5.1 на цьому конкретному адаптері, на сервері можуть спостерігатися численні симптоми збою.
Наприклад:

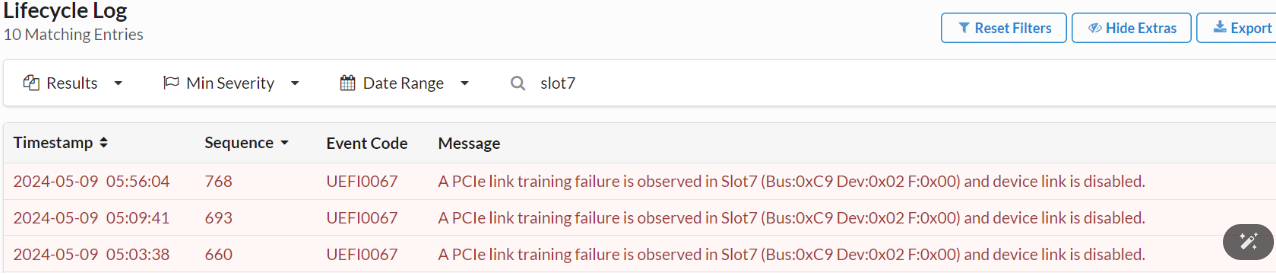

1. Подія невдалого навчання з'єднання PCIe UEFI0067 реєструється в журналі iDRAC/LifeCycle:


2. Операційна система хоста (ОС) не може ініціалізувати адаптер DPU.

[  133.575847] kernel: mlx5_core 0000:ca:00.1: firmware version: 24.35.2000
[  133.576304] kernel: mlx5_core 0000:ca:00.1: 252.048 Gb/s available PCIe bandwidth (16.0 GT/s PCIe x16 link)
[  153.576974] kernel: mlx5_core 0000:ca:00.1: wait_fw_init:195:(pid 821): Waiting for FW initialization, timeout abort in 100s
[  173.584974] kernel: mlx5_core 0000:ca:00.1: wait_fw_init:195:(pid 821): Waiting for FW initialization, timeout abort in 79s
[  193.592974] kernel: mlx5_core 0000:ca:00.1: wait_fw_init:195:(pid 821): Waiting for FW initialization, timeout abort in 59s
[  213.600975] kernel: mlx5_core 0000:ca:00.1: wait_fw_init:195:(pid 821): Waiting for FW initialization, timeout abort in 39s
[  233.608975] kernel: mlx5_core 0000:ca:00.1: wait_fw_init:195:(pid 821): Waiting for FW initialization, timeout abort in 19s
[  253.584980] kernel: mlx5_core 0000:ca:00.1: mlx5_function_setup:960:(pid 821): Firmware over 120000 MS in pre-initializing state, aborting
[  253.586029] kernel: mlx5_core 0000:ca:00.1: init_one:1366:(pid 821): mlx5_load_one failed with error code -16
[  253.587272] kernel: mlx5_core: probe of 0000:ca:00.1 failed with error -16

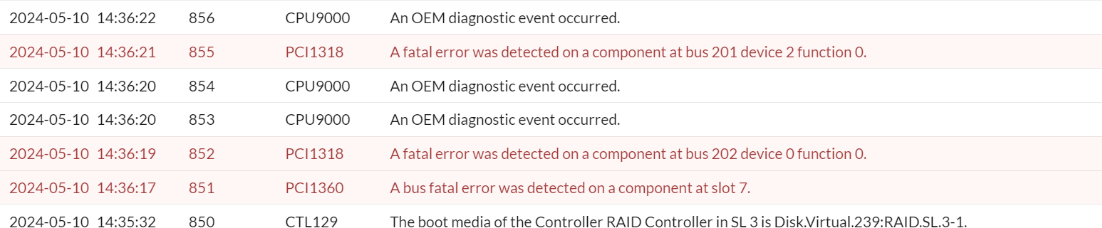

3. Події фатальних помилок шини PCIe реєструються в журналі життєвого циклу iDRAC, вказуючи на слот, де встановлено адаптер DPU.

Інженери DSS/RCI кваліфікували дві моделі канального адаптера Mellanox BlueField-2 DPU.

1. 32G карта NVIDIA Mellanox BlueField2 DPU (DPN#CH5RM, модель# MBF2H516A-CEEOT)
2. 128G карта NVIDIA Mellanox BlueField2 DPU (DPN#GRNMC, модель# MBF2H516C-CECOT)

У попередньому випуску DOCA 1.5.0 LTS підтримується лише одна модель. DPN#CH5RM
Починаючи з випуску DOCA 1.5.1 LTS, підтримуються обидві моделі, DPN#CH5RM та DPN#GRNMC.
NVIDIA Mellanox рекомендує пакет DOCA (LTS) 1.5.7 або новішу.

Якщо на сервері Dell PowerEdge виникають згадані симптоми збою з адаптером NVIDIA Mellanox BlueField2 DPU (DPN#GRNMC), який відповідає вимогам DSS, переконайтеся, що DOCA 1.5.1 LTS або пізніша версія встановлена правильно.

Якщо зображення DOCA оновлено до старішої непідтримуваної версії на цьому адаптері 128G DPU, виконайте наведену нижче процедуру для відновлення DPU:

Встановіть драйвери хоста DOCA, знайдені на https://developer.nvidia.com/networking/doca
прикладі: Для хост ОС Ubuntu 20.04

1. wget https://content.mellanox.com/DOCA/DOCA_v2.7.0/host/doca-host_2.7.0-204000-24.04-ubuntu2004_amd64.deb

2. dpkg -i doca-host_2.7.0-204000-24.04-ubuntu2004_amd64.deb
   apt-get update
   apt install doca-all

Завантажте та встановіть останній пакет BF2 DCA.

1. wget https://content.mellanox.com/BlueField/BFBs/Ubuntu22.04/bf-bundle-2.7.0-33_24.04_ubuntu-22.04_prod.bfb

2. bfb-install --bfb bf-bundle-2.7.0-33_24.04_ubuntu-22.04_prod.bfb --rshim rshim0

Після завершення інсталяції DOCA на BF2 скиньте налаштування BF2.

1. echo "SW_RESET 1" > /dev/rshim0/mis
