DSS für R750: NVIDIA Mellanox BlueField-2 DPU-Karte Fehler beim DPN-GRNMC PCIe-Link-Training

Die NVIDIA Mellanox MT42822 BlueField-2 100G DPU-Channel-Karte, DPN# GRNMC, ist ein DSS-qualifizierter DPU-Adapter, der mit einigen DSS-konfigurierten PowerEdge-Servern gemäß bestimmten DSS/RCI-Nutzeranforderungen ausgestattet werden kann.
Dieser Adapter ist für NVIDIA DOCA 1.5.1 oder höhere Versionen durch das Dell DSS/RCI-Engineering-Team qualifiziert und wird unterstützt.
Wenn das DOCA-Image auf diesem speziellen Adapter auf eine frühere Version als 1.5.1 geändert wird, können auf dem Server mehrere Fehlersymptome beobachtet werden.
Beispiel:

1. Das Fehlerereignis UEFI0067 PCIe-Link-Training wird im iDRAC/LifeCycle-Protokoll protokolliert:


2. Das Hostbetriebssystem (BS) kann den DPU-Adapter nicht initialisieren.

[  133.575847] kernel: mlx5_core 0000:ca:00.1: firmware version: 24.35.2000
[  133.576304] kernel: mlx5_core 0000:ca:00.1: 252.048 Gb/s available PCIe bandwidth (16.0 GT/s PCIe x16 link)
[  153.576974] kernel: mlx5_core 0000:ca:00.1: wait_fw_init:195:(pid 821): Waiting for FW initialization, timeout abort in 100s
[  173.584974] kernel: mlx5_core 0000:ca:00.1: wait_fw_init:195:(pid 821): Waiting for FW initialization, timeout abort in 79s
[  193.592974] kernel: mlx5_core 0000:ca:00.1: wait_fw_init:195:(pid 821): Waiting for FW initialization, timeout abort in 59s
[  213.600975] kernel: mlx5_core 0000:ca:00.1: wait_fw_init:195:(pid 821): Waiting for FW initialization, timeout abort in 39s
[  233.608975] kernel: mlx5_core 0000:ca:00.1: wait_fw_init:195:(pid 821): Waiting for FW initialization, timeout abort in 19s
[  253.584980] kernel: mlx5_core 0000:ca:00.1: mlx5_function_setup:960:(pid 821): Firmware over 120000 MS in pre-initializing state, aborting
[  253.586029] kernel: mlx5_core 0000:ca:00.1: init_one:1366:(pid 821): mlx5_load_one failed with error code -16
[  253.587272] kernel: mlx5_core: probe of 0000:ca:00.1 failed with error -16

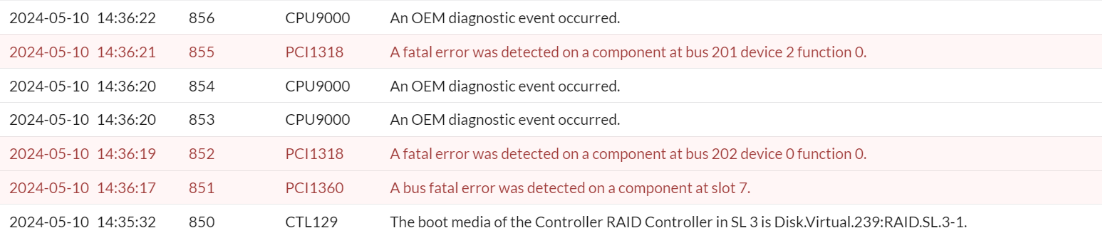

3. Schwerwiegende PCIe-Bus-Fehlerereignisse werden im iDRAC/Lifecycle-Protokoll protokolliert und verweisen auf den Steckplatz, in dem der DPU-Adapter installiert ist.

DSS/RCI Engineering qualifizierte zwei Modelle des Mellanox BlueField-2 DPU-Kanaladapters.

1. NVIDIA Mellanox BlueField2 DPU-Karte mit 32 GB (DPN#CH5RM, Modell# MBF2H516A-CEEOT)
2. NVIDIA Mellanox BlueField2 DPU-Karte mit 128 GB (DPN#GRNMC, Modell# MBF2H516C-CECOT)

In der vorherigen Version DOCA 1.5.0 LTS wird nur ein Modell unterstützt. DPN#CH5RM
Ab DOCA 1.5.1 LTS werden beide Modelle, DPN#CH5RM und DPN#GRNMC, unterstützt.
NVIDIA Mellanox empfiehlt das DOCA-Paket (LTS) 1.5.7 oder höher.

Wenn auf dem Dell PowerEdge-Server die genannten Fehlersymptome mit dem DSS-qualifizierten NVIDIA Mellanox BlueField2 DPU-Adapter (DPN#GRNMC) auftreten, stellen Sie sicher, dass DOCA 1.5.1 LTS oder eine höhere Version korrekt installiert ist.

Wenn das DOCA-Image auf diesem 128G-DPU-Adapter auf eine ältere, nicht unterstützte Version aktualisiert wird, gehen Sie wie folgt vor, um die DPU wiederherzustellen:

Installieren Sie die DOCA Hosttreiber auf https://developer.nvidia.com/networking/doca
Beispiel: Für Ubuntu 20.04-Host-BS

1. WGET https://content.mellanox.com/DOCA/DOCA_v2.7.0/host/doca-host_2.7.0-204000-24.04-ubuntu2004_amd64.deb

2. dpkg -i doca-host_2.7.0-204000-24.04-ubuntu2004_amd64.deb
   apt-get update
   apt install doca-all

Laden Sie das neueste BF2 DOCA-Paket herunter und installieren Sie es.

1. WGET https://content.mellanox.com/BlueField/BFBs/Ubuntu22.04/bf-bundle-2.7.0-33_24.04_ubuntu-22.04_prod.bfb

2. bfb-install --bfb bf-bundle-2.7.0-33_24.04_ubuntu-22.04_prod.bfb --rshim rshim0

Sobald die DOCA-Installation auf BF2 abgeschlossen ist, setzen Sie BF2 zurück.

1. echo "SW_RESET 1" > /dev/rshim0/mis
