DSS R750: Errore di training collegamento PCIe della scheda DPU NVIDIA Mellanox BlueField-2 DPN-GRNMC

La scheda di canale DPU NVIDIA Mellanox MT42822 BlueField-2 100G, DPN# GRNMC, è un adattatore DPU qualificato per DSS che potrebbe essere dotato di alcuni server PowerEdge configurati per DSS in base ad alcuni requisiti specifici dell'utente DSS/RCI.
Questo adattatore è qualificato e supportato da NVIDIA DOCA 1.5.1 o versioni successive dal team di progettazione Dell DSS/RCI.
Se l'immagine DOCA viene modificata con una versione precedente alla 1.5.1 su questa scheda specifica, potrebbero essere osservati più sintomi di errore sul server.
Ad esempio:

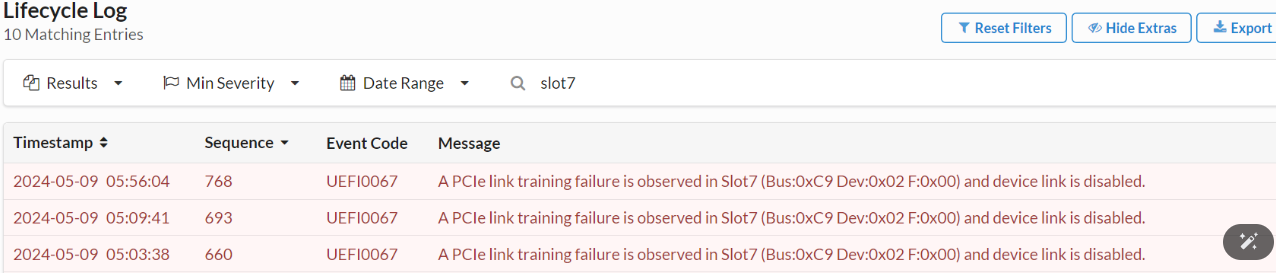

1. L'evento di errore di training del link PCIe UEFI0067 viene registrato nel registro iDRAC/LifeCycle:


2. Il sistema operativo (OS) host non riesce a inizializzare l'adattatore DPU.

[  133.575847] kernel: mlx5_core 0000:ca:00.1: firmware version: 24.35.2000
[  133.576304] kernel: mlx5_core 0000:ca:00.1: 252.048 Gb/s available PCIe bandwidth (16.0 GT/s PCIe x16 link)
[  153.576974] kernel: mlx5_core 0000:ca:00.1: wait_fw_init:195:(pid 821): Waiting for FW initialization, timeout abort in 100s
[  173.584974] kernel: mlx5_core 0000:ca:00.1: wait_fw_init:195:(pid 821): Waiting for FW initialization, timeout abort in 79s
[  193.592974] kernel: mlx5_core 0000:ca:00.1: wait_fw_init:195:(pid 821): Waiting for FW initialization, timeout abort in 59s
[  213.600975] kernel: mlx5_core 0000:ca:00.1: wait_fw_init:195:(pid 821): Waiting for FW initialization, timeout abort in 39s
[  233.608975] kernel: mlx5_core 0000:ca:00.1: wait_fw_init:195:(pid 821): Waiting for FW initialization, timeout abort in 19s
[  253.584980] kernel: mlx5_core 0000:ca:00.1: mlx5_function_setup:960:(pid 821): Firmware over 120000 MS in pre-initializing state, aborting
[  253.586029] kernel: mlx5_core 0000:ca:00.1: init_one:1366:(pid 821): mlx5_load_one failed with error code -16
[  253.587272] kernel: mlx5_core: probe of 0000:ca:00.1 failed with error -16

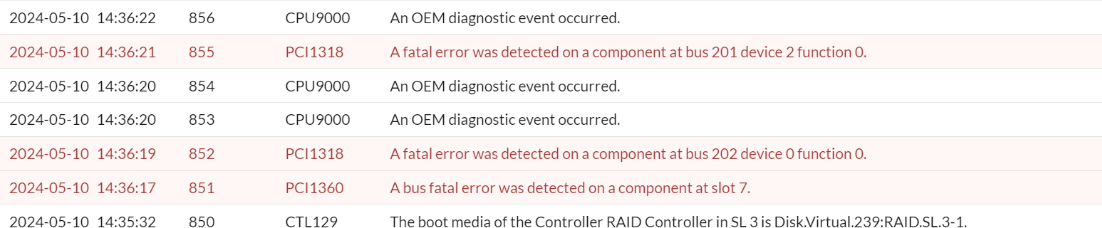

3. Gli eventi di errore irreversibile del bus PCIe vengono registrati nel registro iDRAC/Lifecycle, in modo da puntare allo slot in cui è installato l'adattatore DPU.

DSS/RCI Engineering ha qualificato due modelli dell'adattatore di canale Mellanox BlueField-2 DPU.

1. Scheda DPU NVIDIA Mellanox BlueField2 32G (DPN#CH5RM, Model# MBF2H516A-CEEOT)
2. Scheda DPU NVIDIA Mellanox BlueField2 128G (DPN#GRNMC, Model# MBF2H516C-CECOT)

Nella versione precedente di DOCA 1.5.0 LTS, è supportato un solo modello. DPN#CH5RM
A partire dalla versione DOCA 1.5.1 LTS, sono supportati entrambi i modelli, DPN#CH5RM e DPN#GRNMC.
NVIDIA Mellanox consiglia il pacchetto DOCA (LTS) 1.5.7 o versione successiva.

Se il server Dell PowerEdge riscontra i sintomi di errore menzionati con l'adattatore DPU NVIDIA Mellanox BlueField2 qualificato per DSS (DPN#GRNMC), verificare che DOCA 1.5.1 LTS o versione successiva sia installato correttamente.

Se l'immagine DOCA viene aggiornata a una versione precedente non supportata su questo adattatore DPU 128G, utilizzare la procedura seguente per ripristinare la DPU:

Installare i driver host DOCA trovati su https://developer.nvidia.com/networking/doca
Esempio: Per il sistema operativo host Ubuntu 20.04

1. https://content.mellanox.com/DOCA/DOCA_v2.7.0/host/doca-host_2.7.0-204000-24.04-ubuntu2004_amd64.deb WGET

2. dpkg -i doca-host_2.7.0-204000-24.04-ubuntu2004_amd64.deb
   apt-get update
   apt install doca-all

Scaricare e installare il pacchetto BF2 DOCA più recente.

1. https://content.mellanox.com/BlueField/BFBs/Ubuntu22.04/bf-bundle-2.7.0-33_24.04_ubuntu-22.04_prod.bfb WGET

2. bfb-install --bfb bf-bundle-2.7.0-33_24.04_ubuntu-22.04_prod.bfb --rshim rshim0

Una volta completata l'installazione di DOCA su BF2, ripristinare BF2.

1. echo "SW_RESET 1" > /dev/rshim0/mis
