DSS R750: Placa DPU NVIDIA Mellanox BlueField-2 DPN-GRNMC Falha no treinamento de link PCIe

A placa de canal DPU NVIDIA MELLANOX MT42822 BlueField-2 de 100 G, DPN# GRNMC, é um adaptador DPU qualificado para DSS que pode ser equipado com alguns servidores PowerEdge configurados para DSS de acordo com alguns requisitos específicos do usuário de DSS/RCI.
Este adaptador é qualificado e compatível com o NVIDIA DOCA 1.5.1 ou versões posteriores pela equipe de engenharia do Dell DSS/RCI.
Se a imagem DOCA for alterada para uma versão anterior à 1.5.1 nesse adaptador específico, vários sintomas de falha poderão ser observados no servidor.
Por exemplo:

1. O evento de falha de treinamento de link PCIe UEFI0067 é registrado no log do iDRAC/LifeCycle:


2. O sistema operacional (SO) do host falha ao inicializar o adaptador DPU.

[  133.575847] kernel: mlx5_core 0000:ca:00.1: firmware version: 24.35.2000
[  133.576304] kernel: mlx5_core 0000:ca:00.1: 252.048 Gb/s available PCIe bandwidth (16.0 GT/s PCIe x16 link)
[  153.576974] kernel: mlx5_core 0000:ca:00.1: wait_fw_init:195:(pid 821): Waiting for FW initialization, timeout abort in 100s
[  173.584974] kernel: mlx5_core 0000:ca:00.1: wait_fw_init:195:(pid 821): Waiting for FW initialization, timeout abort in 79s
[  193.592974] kernel: mlx5_core 0000:ca:00.1: wait_fw_init:195:(pid 821): Waiting for FW initialization, timeout abort in 59s
[  213.600975] kernel: mlx5_core 0000:ca:00.1: wait_fw_init:195:(pid 821): Waiting for FW initialization, timeout abort in 39s
[  233.608975] kernel: mlx5_core 0000:ca:00.1: wait_fw_init:195:(pid 821): Waiting for FW initialization, timeout abort in 19s
[  253.584980] kernel: mlx5_core 0000:ca:00.1: mlx5_function_setup:960:(pid 821): Firmware over 120000 MS in pre-initializing state, aborting
[  253.586029] kernel: mlx5_core 0000:ca:00.1: init_one:1366:(pid 821): mlx5_load_one failed with error code -16
[  253.587272] kernel: mlx5_core: probe of 0000:ca:00.1 failed with error -16

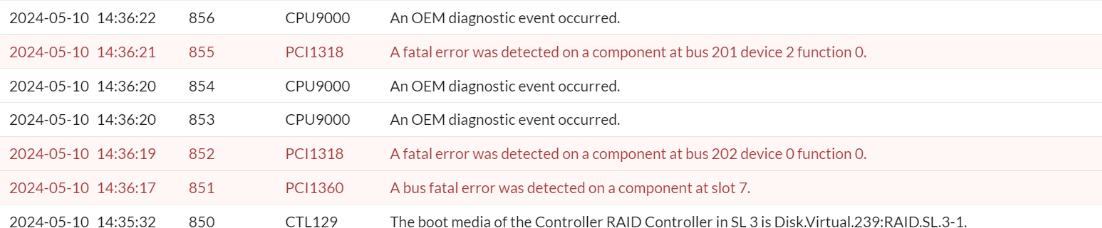

3. Os eventos de erro fatal do barramento PCIe são registrados no registro do iDRAC/Lifecycle, apontando para o slot onde o adaptador DPU está instalado.

A engenharia da DSS/RCI qualificou dois modelos do adaptador de canal Mellanox BlueField-2 DPU.

1. Placa DPU NVIDIA Mellanox BlueField2 32G (DPN#CH5RM, Modelo # MBF2H516A-CEEOT)
2. Placa DPU NVIDIA Mellanox BlueField2 de 128 G (DPN#GRNMC, modelo# MBF2H516C-CECOT)

Na versão anterior do DOCA 1.5.0 LTS, apenas um modelo é compatível. DPN#CH5RM
A partir da versão DOCA 1.5.1 LTS, ambos os modelos, DPN#CH5RM e DPN#GRNMC, são compatíveis.
A NVIDIA Mellanox recomenda o pacote DOCA (LTS) 1.5.7 ou mais recente.

Se o servidor Dell PowerEdge apresentar os sintomas de falha mencionados com o adaptador de DPU NVIDIA Mellanox BlueField2 qualificado para DSS (DPN#GRNMC), verifique se o DOCA 1.5.1 LTS ou uma versão posterior está instalado corretamente.

Se a imagem DOCA for atualizada para uma versão mais antiga não compatível neste adaptador DPU 128G, use o procedimento a seguir para recuperar a DPU:

Instalar os drivers de host DOCAencontrados em https://developer.nvidia.com/networking/doca
exemplo: Para o sistema operacional do host Ubuntu 20.04

1. https://content.mellanox.com/DOCA/DOCA_v2.7.0/host/doca-host_2.7.0-204000-24.04-ubuntu2004_amd64.deb wget

2. dpkg -i doca-host_2.7.0-204000-24.04-ubuntu2004_amd64.deb
   apt-get update
   apt install doca-all

Faça download e instale o pacote BF2 DOCA mais recente.

1. https://content.mellanox.com/BlueField/BFBs/Ubuntu22.04/bf-bundle-2.7.0-33_24.04_ubuntu-22.04_prod.bfb wget

2. bfb-install --bfb bf-bundle-2.7.0-33_24.04_ubuntu-22.04_prod.bfb --rshim rshim0

Quando a instalação do DOCA no BF2 estiver concluída, redefina o BF2.

1. echo "SW_RESET 1" > /dev/rshim0/mis
