R750 DSS: NVIDIA Mellanox BlueField-2 DPUカードDPN-GRNMC PCIeリンク トレーニング障害

NVIDIA Mellanox MT42822 BlueField-2 100G DPUチャネル カード(DPN# GRNMC)はDSS認定のDPUアダプターであり、DSS/RCIユーザー固有の要件に従ってDSS構成のPowerEdgeサーバーに搭載されている場合があります。
このアダプターは、Dell DSS/RCIエンジニアリング チームによってNVIDIA DOCA 1.5.1以降のバージョンで認定およびサポートされています。
この特定のアダプターでDOCAイメージを1.5.1より前のバージョンに変更すると、サーバーで複数の障害症状が発生する可能性があります。
例:

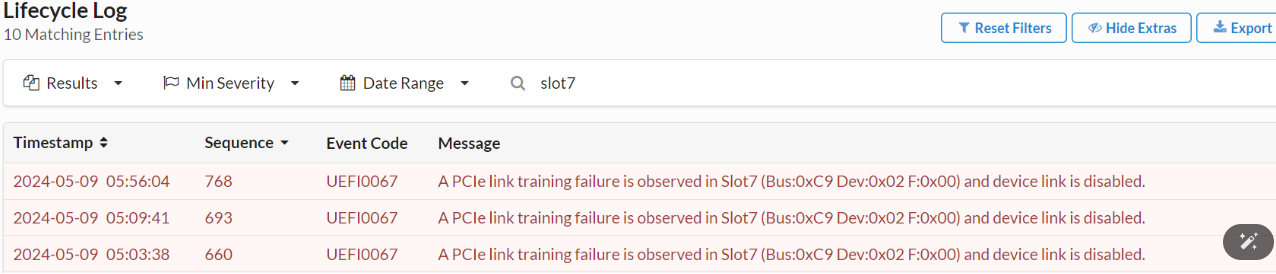

1.PCIeリンク トレーニング障害イベント UEFI0067がiDRAC/LifeCycleログ:


2に記録されます。ホスト オペレーティング システム(OS)がDPUアダプターの初期化に失敗します。

[  133.575847] kernel: mlx5_core 0000:ca:00.1: firmware version: 24.35.2000
[  133.576304] kernel: mlx5_core 0000:ca:00.1: 252.048 Gb/s available PCIe bandwidth (16.0 GT/s PCIe x16 link)
[  153.576974] kernel: mlx5_core 0000:ca:00.1: wait_fw_init:195:(pid 821): Waiting for FW initialization, timeout abort in 100s
[  173.584974] kernel: mlx5_core 0000:ca:00.1: wait_fw_init:195:(pid 821): Waiting for FW initialization, timeout abort in 79s
[  193.592974] kernel: mlx5_core 0000:ca:00.1: wait_fw_init:195:(pid 821): Waiting for FW initialization, timeout abort in 59s
[  213.600975] kernel: mlx5_core 0000:ca:00.1: wait_fw_init:195:(pid 821): Waiting for FW initialization, timeout abort in 39s
[  233.608975] kernel: mlx5_core 0000:ca:00.1: wait_fw_init:195:(pid 821): Waiting for FW initialization, timeout abort in 19s
[  253.584980] kernel: mlx5_core 0000:ca:00.1: mlx5_function_setup:960:(pid 821): Firmware over 120000 MS in pre-initializing state, aborting
[  253.586029] kernel: mlx5_core 0000:ca:00.1: init_one:1366:(pid 821): mlx5_load_one failed with error code -16
[  253.587272] kernel: mlx5_core: probe of 0000:ca:00.1 failed with error -16

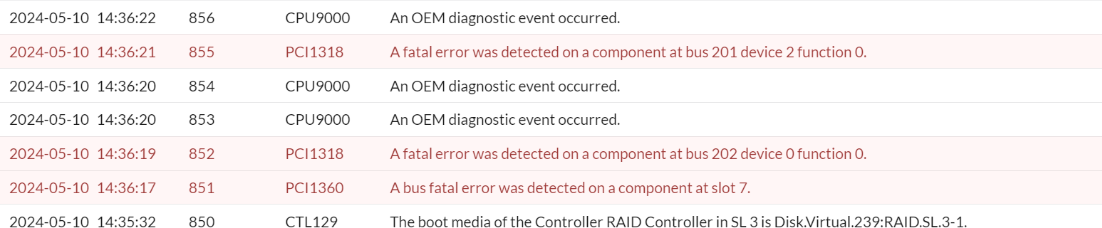

3.PCIeバスの致命的なエラー イベントがiDRAC/Lifecycleログに記録され、DPUアダプターが取り付けられているスロットを指し示します。

DSS/RCIエンジニアリングは、Mellanox BlueField-2 DPUチャネル アダプターの2つのモデルを認定しました。

1. 32G NVIDIA Mellanox BlueField2 DPUカード(DPN#CH5RM、モデル# MBF2H516A-CEEOT)
2. 128G NVIDIA Mellanox BlueField2 DPUカード(DPN#GRNMC、モデル# MBF2H516C-CECOT)

以前の DOCA 1.5.0 LTS リリースでは、1 つのモデルのみがサポートされています。DPN#CH5RM
DOCA 1.5.1 LTSリリース以降、DPN#CH5RMとDPN#GRNMCの両方のモデルがサポートされています。
NVIDIA Mellanox では、DOCA パッケージ (LTS) 1.5.7 以降が推奨されています。

Dell PowerEdgeサーバーでDSS認定NVIDIA Mellanox BlueField2 DPUアダプター(DPN#GRNMC)で前述の障害症状が発生した場合は、DOCA 1.5.1 LTS以降のバージョンが正しくインストールされていることを確認してください。

この128G DPUアダプターでDOCAイメージがサポートされていない古いバージョンに更新された場合は、次の手順を使用してDPUをリカバリーします。

https://developer.nvidia.com/networking/doca
例にあるDOCAホスト ドライバーをインストールします。Ubuntu 20.04ホストOSの場合

1. wget https://content.mellanox.com/DOCA/DOCA_v2.7.0/host/doca-host_2.7.0-204000-24.04-ubuntu2004_amd64.deb

2. dpkg -i doca-host_2.7.0-204000-24.04-ubuntu2004_amd64.deb
   apt-get update
   apt install doca-all

最新のBF2 DOCAパッケージをダウンロードしてインストールします。

1. wget https://content.mellanox.com/BlueField/BFBs/Ubuntu22.04/bf-bundle-2.7.0-33_24.04_ubuntu-22.04_prod.bfb

2. bfb-install --bfb bf-bundle-2.7.0-33_24.04_ubuntu-22.04_prod.bfb --rshim rshim0

BF2へのDOCAのインストールが完了したら、BF2をリセットします。

1. echo "SW_RESET 1" > /dev/rshim0/mis
