R750 DSS: NVIDIA Mellanox BlueField-2 DPU-kort, DPN-GRNMC Fel vid PCIe-länkutbildning

NVIDIA Mellanox MT42822 BlueField-2 100G DPU-kanalkort, DPN# GRNMC, är en DSS-kvalificerad DPU-adapter som kan vara utrustad med vissa DSS-konfigurerade PowerEdge-servrar enligt vissa DSS/RCI-användarspecifika krav.
Denna adapter är kvalificerad och stöds av NVIDIA DOCA 1.5.1 eller senare versioner av Dell DSS/RCI-teknikteamet.
Om DOCA-avbildningen ändras till en tidigare version än 1.5.1 på det här specifika kortet kan flera felsymptom observeras på servern.
Till exempel:

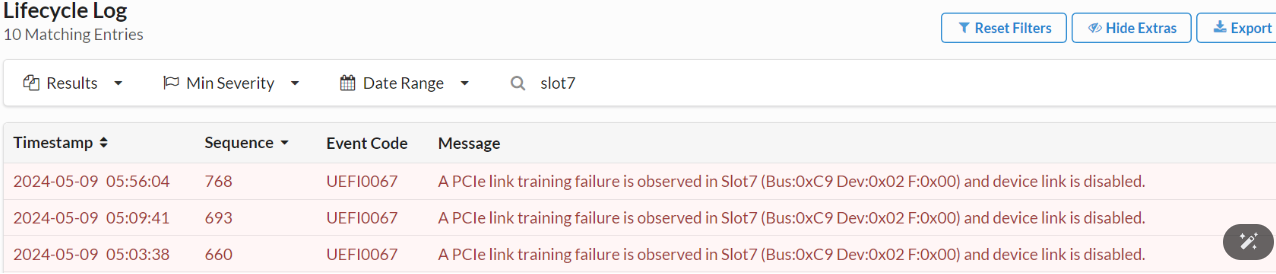

1. Fel på PCIe-länkutbildning UEFI0067 loggas i iDRAC/LifeCycle-loggen:


2. Värdoperativsystemet (OS) kan inte initiera DPU-adaptern.

[  133.575847] kernel: mlx5_core 0000:ca:00.1: firmware version: 24.35.2000
[  133.576304] kernel: mlx5_core 0000:ca:00.1: 252.048 Gb/s available PCIe bandwidth (16.0 GT/s PCIe x16 link)
[  153.576974] kernel: mlx5_core 0000:ca:00.1: wait_fw_init:195:(pid 821): Waiting for FW initialization, timeout abort in 100s
[  173.584974] kernel: mlx5_core 0000:ca:00.1: wait_fw_init:195:(pid 821): Waiting for FW initialization, timeout abort in 79s
[  193.592974] kernel: mlx5_core 0000:ca:00.1: wait_fw_init:195:(pid 821): Waiting for FW initialization, timeout abort in 59s
[  213.600975] kernel: mlx5_core 0000:ca:00.1: wait_fw_init:195:(pid 821): Waiting for FW initialization, timeout abort in 39s
[  233.608975] kernel: mlx5_core 0000:ca:00.1: wait_fw_init:195:(pid 821): Waiting for FW initialization, timeout abort in 19s
[  253.584980] kernel: mlx5_core 0000:ca:00.1: mlx5_function_setup:960:(pid 821): Firmware over 120000 MS in pre-initializing state, aborting
[  253.586029] kernel: mlx5_core 0000:ca:00.1: init_one:1366:(pid 821): mlx5_load_one failed with error code -16
[  253.587272] kernel: mlx5_core: probe of 0000:ca:00.1 failed with error -16

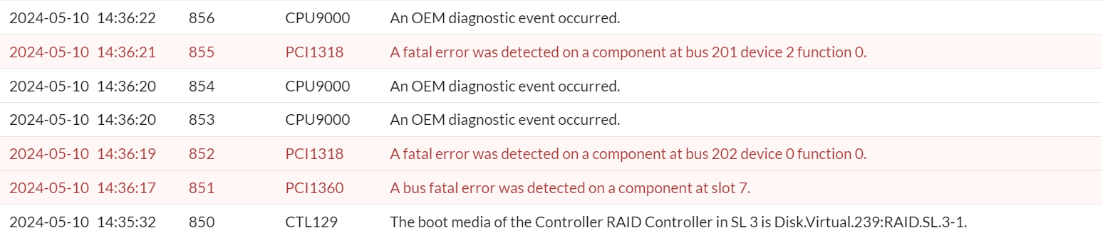

3. Allvarliga PCIe-bussfelhändelser loggas i iDRAC/livscykelloggen och pekar på den kortplats där DPU-adaptern är installerad.

DSS/RCI-tekniker kvalificerade två modeller av Mellanox BlueField-2 DPU-kanaladaptern.

1. 32 GB NVIDIA Mellanox BlueField2 DPU-kort (DPN#CH5RM, modell# MBF2H516A-CEEOT)
2. 128 G NVIDIA Mellanox BlueField2 DPU-kort (DPN#GRNMC, modell# MBF2H516C-CECOT)

I den tidigare DOCA 1.5.0 LTS-versionen stöds endast en modell. DPN#CH5RM
Från och med DOCA 1.5.1 LTS-versionen stöds båda modellerna, DPN#CH5RM och DPN#GRNMC.
NVIDIA Mellanox rekommenderar DOCA-paket (LTS) 1.5.7 eller senare.

Om Dell PowerEdge-servern upplever de nämnda felsymptomen med den DSS-kvalificerade NVIDIA Mellanox BlueField2 DPU-adaptern (DPN#GRNMC), se till att DOCA 1.5.1 LTS eller en senare version är korrekt installerad.

Om DOCA-avbildningen uppdateras till en äldre version som inte stöds på den här 128G DPU-adaptern använder du följande procedur för att återställa DPU:n:

Installera DOCA-värddrivrutiner som finns i https://developer.nvidia.com/networking/doca
exempel: För Ubuntu 20.04-värdoperativsystemet

1. WGET https://content.mellanox.com/DOCA/DOCA_v2.7.0/host/doca-host_2.7.0-204000-24.04-ubuntu2004_amd64.deb

2. dpkg -i doca-host_2.7.0-204000-24.04-ubuntu2004_amd64.deb
   apt-get update
   apt install doca-all

Ladda ner och installera det senaste BF2 DOCA-paketet.

1. WGET https://content.mellanox.com/BlueField/BFBs/Ubuntu22.04/bf-bundle-2.7.0-33_24.04_ubuntu-22.04_prod.bfb

2. bfb-install --bfb bf-bundle-2.7.0-33_24.04_ubuntu-22.04_prod.bfb --rshim rshim0

När DOCA-installationen på BF2 är klar, återställ BF2.

1. echo "SW_RESET 1" > /dev/rshim0/mis
