R750 DSS: NVIDIA Mellanox BlueField-2 DPU-kort DPN-GRNMC PCIe-linktræningsfejl

NVIDIA Mellanox MT42822 BlueField-2 100G DPU-kanalkortet, DPN# GRNMC, er en DSS-kvalificeret DPU-adapter, der kan være udstyret med nogle DSS-konfigurerede PowerEdge-servere i henhold til nogle DSS/RCI-brugerspecifikke krav.
Denne adapter er kvalificeret og understøttet af NVIDIA DOCA 1.5.1 eller nyere versioner af Dell DSS/RCI-teknikerteamet.
Hvis DOCA-billedet ændres til en tidligere version end 1.5.1 på denne specifikke adapter, kan der observeres flere fejlsymptomer på serveren.
For eksempel:

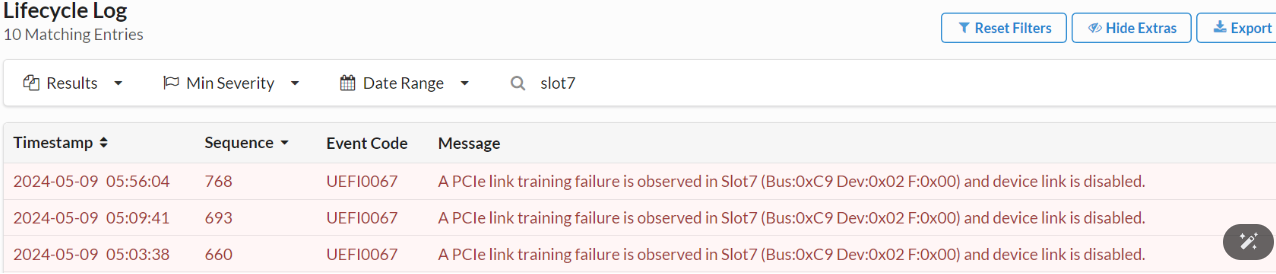

1. PCIe-linktræningshændelse UEFI0067 logges i iDRAC/LifeCycle-log:


2. Værtens operativsystem (OS) kan ikke initialisere DPU-adapteren.

[  133.575847] kernel: mlx5_core 0000:ca:00.1: firmware version: 24.35.2000
[  133.576304] kernel: mlx5_core 0000:ca:00.1: 252.048 Gb/s available PCIe bandwidth (16.0 GT/s PCIe x16 link)
[  153.576974] kernel: mlx5_core 0000:ca:00.1: wait_fw_init:195:(pid 821): Waiting for FW initialization, timeout abort in 100s
[  173.584974] kernel: mlx5_core 0000:ca:00.1: wait_fw_init:195:(pid 821): Waiting for FW initialization, timeout abort in 79s
[  193.592974] kernel: mlx5_core 0000:ca:00.1: wait_fw_init:195:(pid 821): Waiting for FW initialization, timeout abort in 59s
[  213.600975] kernel: mlx5_core 0000:ca:00.1: wait_fw_init:195:(pid 821): Waiting for FW initialization, timeout abort in 39s
[  233.608975] kernel: mlx5_core 0000:ca:00.1: wait_fw_init:195:(pid 821): Waiting for FW initialization, timeout abort in 19s
[  253.584980] kernel: mlx5_core 0000:ca:00.1: mlx5_function_setup:960:(pid 821): Firmware over 120000 MS in pre-initializing state, aborting
[  253.586029] kernel: mlx5_core 0000:ca:00.1: init_one:1366:(pid 821): mlx5_load_one failed with error code -16
[  253.587272] kernel: mlx5_core: probe of 0000:ca:00.1 failed with error -16

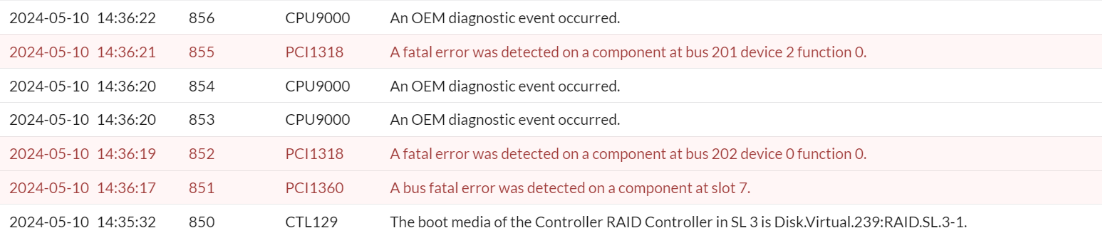

3. PCIe-busens fatale fejlhændelser logges i iDRAC/Lifecycle-loggen og peger på den slot, hvor DPU-adapteren er installeret.

DSS/RCI-teknikeren har kvalificeret to modeller af Mellanox BlueField-2 DPU-kanaladapteren.

1. 32 G NVIDIA Mellanox BlueField2 DPU-kort (DPN#CH5RM, Model# MBF2H516A-CEEOT)
2. 128 G NVIDIA Mellanox BlueField2 DPU-kort (DPN#GRNMC, Model# MBF2H516C-CECOT)

På den tidligere DOCA 1.5.0 LTS-version understøttes kun én model. DPN#CH5RM
Fra og med DOCA 1.5.1 LTS-udgivelsen understøttes begge modeller, DPN#CH5RM og DPN#GRNMC.
NVIDIA Mellanox anbefaler DOCA-pakke (LTS) 1.5.7 eller nyere.

Hvis Dell PowerEdge-serveren oplever de nævnte fejlsymptomer med den DSS-kvalificerede NVIDIA Mellanox BlueField2 DPU-adapter (DPN#GRNMC), skal du sikre dig, at DOCA 1.5.1 LTS eller en nyere version er installeret korrekt.

Hvis DOCA-billedet opdateres til en ældre ikke-understøttet version på denne 128G DPU-adapter, skal du følge følgende procedure for at gendanne DPU'en:

Installer DOKA-værtsdrivere fundet på https://developer.nvidia.com/networking/doca
eksempel: Til Ubuntu 20.04 Host OS

1. Wget https://content.mellanox.com/DOCA/DOCA_v2.7.0/host/doca-host_2.7.0-204000-24.04-ubuntu2004_amd64.deb

2. dpkg -i doca-host_2.7.0-204000-24.04-ubuntu2004_amd64.deb
   apt-get update
   apt install doca-all

Download og installer den nyeste BF2 DOCA-pakke.

1. Wget https://content.mellanox.com/BlueField/BFBs/Ubuntu22.04/bf-bundle-2.7.0-33_24.04_ubuntu-22.04_prod.bfb

2. bfb-install --bfb bf-bundle-2.7.0-33_24.04_ubuntu-22.04_prod.bfb --rshim rshim0

Når installationen af DOCA på BF2 er fuldført, skal du nulstille BF2.

1. echo "SW_RESET 1" > /dev/rshim0/mis
