Live Optics | Grafici compositi dei picchi

In Live Optics, i grafici compositi di picco sono diversi dai grafi di aggregazione.

I grafici di aggregazione accettano valori simili, SUM o li aggregano e creano un nuovo valore che rappresenta il tutto.

Ad esempio, la porta 1 ha 32 MB/s di throughput e la porta 2 ha 20 MB/s di throughput. È possibile aggregare 32+20 per mostrare che il throughput totale è di 53 MB/s.

Un grafico composito è costituito da parti correlate, ma che devono essere monitorate singolarmente. In altre parole, sommare i valori non porta a una verità.

Ad esempio, se la porta 1 è al 95% di utilizzo e la porta 2 al 5%, l'array non è al 100% di utilizzo delle porte. La porta 1 è in difficoltà e la porta 2 è sottoutilizzata.

Per questo motivo, abbiamo creato quello che chiamiamo un grafico composito di picco e il resto di questo articolo aiuta a capire come è costruito.

Live Optics traccia una tempistica dei dati campione recuperati. Supponiamo di avere queste quattro porte che svolgono tutte un compito simile, ma ciò che conta è se una delle porte supera la soglia dell'80% di utilizzo. Se una porta viola questa soglia, è un problema. Dal punto di vista della dashboard, non importa nemmeno quale.

Il grafico composito del picco esamina tutti gli oggetti misurati e riporta il valore del picco al grafico.

A titolo illustrativo, il grafico seguente mostra il picco composito, il che significa che il picco più alto da tutte e quattro le porte è elevato come valore di reporting nel grafico composito. Più di una porta che supera la soglia (o un pareggio) non è rilevante.  Sappiamo che è stata superata una soglia di utilizzo sull'array.

Passando il puntatore del mouse sull'indicatore nel grafico composito del picco, viene indicato che la soglia è stata superata.

Figura 1: Nel grafico illustrato di seguito, le barre rosse del picco più alto sono elevate per essere rappresentate nel grafico composito complessivo.

Il grafico composito del picco mostrerà sempre un numero fisso di punti del grafico. Quindi, indipendentemente dalla durata della registrazione o dalla frequenza di campionamento, sono fissi. Live Optics utilizza una tecnica di roll-up dinamica basata sulla frequenza e sulla durata del campione per ottimizzare il grafico, lasciando invariato il risultato.

Esempio: Se 10 campioni vengono raggruppati in 1, il valore campione più alto dei 10 campioni rappresenterà il set nel roll-up.

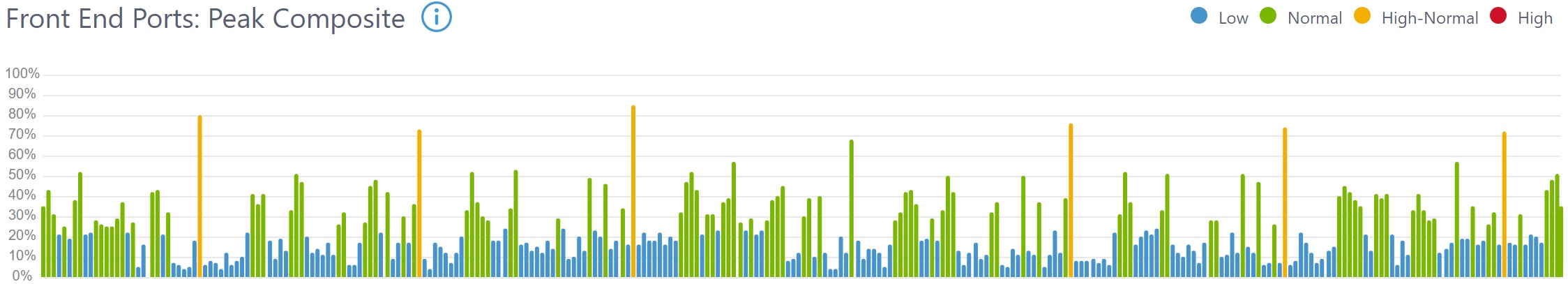

Ecco un esempio reale di un set di campioni piuttosto mediocre.

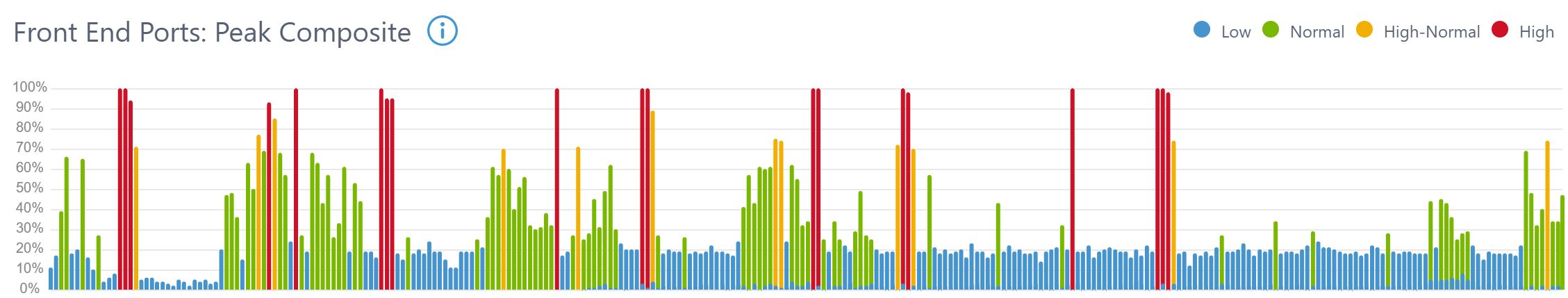

Ecco un altro esempio reale in cui gli esempi indicano che potrebbe essere necessaria attenzione.

In caso di domande, contattare il supporto Live Optics all'indirizzo liveoptics.support@dell.com.
