PowerEdge: Qual è il significato dei LED sulle unità fisiche (PD)
Riepilogo: Questo articolo fornisce una spiegazione degli indicatori LED del disco rigido del backplane.
Questo articolo si applica a
Questo articolo non si applica a
Questo articolo non è legato a un prodotto specifico.
Non tutte le versioni del prodotto sono identificate in questo articolo.
Istruzioni
Informazioni sugli indicatori LED dell'unità fisica
Nelle unità sostituibili a caldo, il backplane fornisce due indicatori LED per unità che trasmettono luce alla parte superiore dei rispettivi compartimenti.
- L'unità gestisce l'indicatore sulla sinistra e indica attività sull'unità.
- Il backplane con il controller di storage controlla l'indicatore sulla destra e viene utilizzato per indicare lo stato dell'unità.
Fare riferimento alle sezioni seguenti per spiegazioni dettagliate:
 |

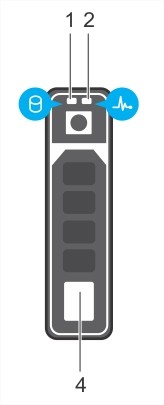

1. Indicatore di attività del disco fisico 2. Indicatore di stato del disco fisico 4. Pulsante di espulsione del disco fisico. |
| Sequenza dell'indicatore di stato dell'unità (solo RAID) | Condizione |
| Lampeggiamento in verde due volte al secondo | Identificazione dell'unità o preparazione alla rimozione. |
| Lampeggia in verde, giallo e si spegne. | Errore di unità previsto. |
| Lampeggiamento in arancione quattro volte al secondo | Guasto dell'unità |
| Lampeggiamento lento in verde | Ricreazione dell'unità |
| Verde fisso. | Unità online |
| Lampeggia in verde per tre secondi, in giallo per tre secondi e si spegne per sei secondi. | Ricostruzione interrotta. |
| Spento | Pronto per l'inserimento, la rimozione o non rilevato |
Prodotti interessati
HS Series, Modular Infrastructure, Rack Servers, Tower Servers, XE Servers, XR Servers, OEM Server Solutions, PowerEdge c6300, PowerEdge C6400, PowerEdge C6600, PowerFlex appliance R650, PowerFlex appliance R6525, PowerFlex appliance R660
, PowerFlex appliance R6625, Powerflex appliance R750, PowerFlex appliance R760, PowerFlex appliance R7625, PowerFlex appliance R860, PowerFlex appliance R640, PowerFlex appliance R740XD, PowerFlex appliance R7525, PowerFlex appliance R840
...
