Latitude 5501 CRU(お客様による交換が可能なパーツ)取り外しガイド

概要: この記事では、Latitude 3301ノートパソコンから、お客様による作業が安全かつ簡単であると考えられるパーツを安全に取り外しおよび交換する方法について説明します。

この記事は自動翻訳されたものである可能性があります。品質に関するフィードバックがある場合は、このページの下部にあるフォームを使用してお知らせください。

文書の内容


現象


これらのガイドでは、Latitude 5310ノートパソコン システムの顧客交換可能ユニット(CRU)のパーツと考えられるものを安全に取り外す手順について説明します。(CRUはシステムの一部であり、エンジニアが削除または交換する必要はありません。)このガイドには、関連する内容を参照するための写真も含まれています。


目次:

  1. CRUの取り外しガイド
  2. 取り外し手順



取り外しガイド



これらのガイドに記載されていない内容については、システム マニュアルを参照する必要があります。

以下の文書では、電気機器を取り扱う際に考慮する必要がある安全上の注意事項について説明します。


トップに戻る


原因

「Not Applicable.」

解決方法



取り外し手順



:コンテンツを表示するには、以下のセクションのタイトルをクリックしてください。




SLN317543_en_US__2ReqTools_E7450_BKeith_01

1 小型のプラス ドライバー 2 プラスチック製スクライブ
3 小型のマイナス ドライバー

:大型のプラス ドライバーまたはマイナス ドライバーを使用すると、ネジの頭が損傷するおそれがあるため注意してください。その結果、オンサイト エンジニアが所持していない特殊なツールを使用しないと取り外しができなくなります。



  1. メイン アクセス パネル取り外し前の準備手順:

    1. ハードウェアの取り付けまたは取り外しの際には、必ずすべてのデータを適切にバックアップしてください

    2. 電話回線、ネットワークケーブル、USB通信ケーブルをコンピュータから外します

    3. コンピュータ、および取り付けられているすべてのデバイスをコンセントから外します

  2. ベースの上面と底面に沿って5本の拘束ネジを緩め、中央から3本の拘束ネジを外して、カバーをシャーシに固定します。

SLN317543_en_US__4CRU_5501_Base_1_BK

  1. プラスチックスクライブ、またはその他のプローブを使用して、プラスチックを損傷することはありません。右側のヒンジの後ろにあるインデント点に沿ってベースカバーを持ち上げ、カバーとシャーシの端に沿って持ち上げて、カバーをコンピュータから分離します。

SLN317543_en_US__5CRU_5501_Base_2_BK

  1. ベース カバーを持ち上げてシステムから取り外します。



  1. バッテリー取り外し前の準備手順:

    1. ハードウェアの取り付けまたは取り外しの際には、必ずすべてのデータを適切にバックアップしてください

    2. 電話回線、ネットワークケーブル、USB通信ケーブルをコンピュータから外します

    3. コンピュータ、および取り付けられているすべてのデバイスをコンセントから外します

    4. システム カバーを取り外します。

  2. バッテリはシステムの右下にあり、バッテリーケーブルのタグを引いて、マザーボードのコネクタからケーブルを外します (バッテリーを取り外します)。

  3. バッテリーの右側にある1本の拘束ネジを緩めます[1]。

SLN317543_en_US__6CRU_5501_Battery_1_BK

  1. 電池を持ち上げてシステムから取り外します。



  1. メモリー カード取り外し前の準備手順:

    1. ハードウェアの取り付けまたは取り外しの際には、必ずすべてのデータを適切にバックアップしてください

    2. 電話回線、ネットワークケーブル、USB通信ケーブルをコンピュータから外します

    3. コンピュータ、および取り付けられているすべてのデバイスをコンセントから外します

    4. システム カバーバッテリーを取り外してください。

  2. メモリーは、システムの中央に配置されています。DIMMの両側にある金属クリップを引き離すと、メモリーがコネクターから飛び出す[1]ので、コネクターから引き出します[2]。

SLN317543_en_US__7CRU_5501_Memory_01_BK

  1. 追加のメモリーが搭載されている場合は、この手順を繰り返します。



  1. ファン アセンブリーを取り外す前に、次の手順を実行します。

    1. ハードウェアの取り付けまたは取り外しの際には、必ずすべてのデータを適切にバックアップしてください

    2. 電話回線、ネットワークケーブル、USB通信ケーブルをコンピュータから外します

    3. コンピュータ、および取り付けられているすべてのデバイスをコンセントから外します

    4. システム カバーバッテリーを取り外してください。

  2. ファンは、システムの右上隅にあり、ファンの左から2本のネジを外して、ファンケーブルをマザーボードから外します。

SLN317543_en_US__8CRU_5501_Fan_1_BK

  1. ファンをヒートシンクアセンブリに固定しているファンの右側にある単一のネジを外し、ファンを持ち上げてシステムから取り外します。

SLN317543_en_US__9CRU_5501_Fan_2_BK



  1. ハード ディスク ドライブ(HDD)取り外し前の準備手順:

    1. ハードウェアの取り付けまたは取り外しの際には、必ずすべてのデータを適切にバックアップしてください

    2. 電話回線、ネットワークケーブル、USB通信ケーブルをコンピュータから外します

    3. コンピュータ、および取り付けられているすべてのデバイスをコンセントから外します

    4. システム カバーバッテリーを取り外してください。

  2. HDD はバッテリーの左側にあり、ハードディスクドライブをパームレストに固定している4本のネジを外します。

SLN317543_en_US__10CRU_5501_HHD_1_BK

  1. ハードディスクドライブケーブルをマザーボードから外し、ドライブを持ち上げてシステムから取り出します。

SLN317543_en_US__11CRU_5501_HHD_2_BK



  1. ソリッド ステート ドライブ(SSD)取り外し前の準備手順:

    1. ハードウェアの取り付けまたは取り外しの際には、必ずすべてのデータを適切にバックアップしてください

    2. 電話回線、ネットワークケーブル、USB通信ケーブルをコンピュータから外します

    3. コンピュータ、および取り付けられているすべてのデバイスをコンセントから外します

    4. システム カバーバッテリーを取り外してください。

  2. SSD はバッテリーとメモリの間にあり、SSD ブラケットをパームレストに固定している2本のネジを外し、ブラケットをシステムから取り外します。

SLN317543_en_US__12CRU_5501_SSD_1_BK

  1. SSD カードはシャーシから角度を付けて表示され、コネクタとシステムから引き出すことができます。

SLN317543_en_US__13CRU_5501_SSD_2_BK



  1. microSIMメモリー カードの取り外し前の準備手順:

    1. ハードウェアの取り付けまたは取り外しの際には、必ずすべてのデータを適切にバックアップしてください

    2. 電話回線、ネットワークケーブル、USB通信ケーブルをコンピュータから外します

    3. コンピュータ、および取り付けられているすべてのデバイスをコンセントから外します

  2. クリップをまっすぐにしたもの、またはSIMカード取り外しツールを、SIMカード トレイの左側のピンホールに挿入します[1]。

  3. カード トレイの一部がシステムの側面から飛び出します[2]。

SLN317543_en_US__14CRU_5501_SIM_01_BK

  1. トレイをつかんで、残りの部分をシステムから引き出します[3]。



  1. microSDメモリー カードの取り外し前の準備手順:

    1. ハードウェアの取り付けまたは取り外しの際には、必ずすべてのデータを適切にバックアップしてください

    2. 電話回線、ネットワークケーブル、USB通信ケーブルをコンピュータから外します

    3. コンピュータ、および取り付けられているすべてのデバイスをコンセントから外します

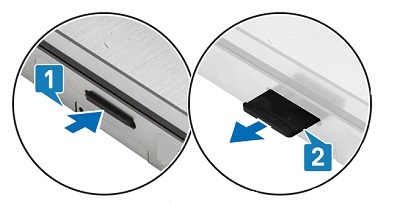

  2. スロットのSDカードを押してリリースすると、システムの側面からカードの一部が出てきます[1]。

SLN317543_en_US__15CRU_5501_SD_01_BK

  1. カードをつかんで、残りの部分をスロットから引き出します[2]。



  1. WLANカード(WiFi、ワイヤレス)取り外し前の準備手順:

    1. ハードウェアの取り付けまたは取り外しの際には、必ずすべてのデータを適切にバックアップしてください

    2. 電話回線、ネットワークケーブル、USB通信ケーブルをコンピュータから外します

    3. コンピュータ、および取り付けられているすべてのデバイスをコンセントから外します

    4. システム カバーバッテリーを取り外してください。

  2. WLANカードは、システム ファンの左隅にあります。WLANカード ブラケットをシャーシに固定している1本のネジを外し[1]、ブラケットをシステムから取り外します[2]。

SLN317543_en_US__16CRU_5501_WLAN_01_BK

  1. スナップ式コネクターを持ち上げて外し、アンテナ ケーブルをカードから外します[3]。カードをコネクターとシステムから外します[4]。

SLN317543_en_US__17CRU_5501_WLAN_02_BK



  1. WWANカード(3G、セルラー)取り外し前の準備手順:

    1. ハードウェアの取り付けまたは取り外しの際には、必ずすべてのデータを適切にバックアップしてください

    2. 電話回線、ネットワークケーブル、USB通信ケーブルをコンピュータから外します

    3. コンピュータ、および取り付けられているすべてのデバイスをコンセントから外します

    4. システム カバーバッテリーを取り外してください。

  2. WWANカードはシステム ファンの下にあります。WWANカード ブラケットをシャーシに固定している1本のネジを外し[1]、ブラケットをシステムから取り外します[2]。

SLN317543_en_US__18CRU_5501_WWAN_01_BK

  1. スナップ式コネクターを持ち上げて外し、アンテナ ケーブルをカードから外します[3]。カードをコネクターとシステムから外します[4]。

SLN317543_en_US__19CRU_5501_WWAN_02_BK
