Latitude 5501 demontagehandleiding voor door de klant zelf te vervangen onderdelen (CRU's)

Wat u moet doen voordat u het hoofdtoegangspaneel verwijdert:

1. Maak voordat u hardware installeert of verwijdert altijd een back-up van al uw data

2. Ontkoppel alle op de computer aangesloten telefoon-, netwerk- of USB-kabels

3. Haal de stekkers van de voedingskabels van de computer en alle aangesloten apparaten uit het stopcontact

Draai de vijf (5) geborgde schroeven langs de boven-en onderkant van de basis en de drie (3) grotere geborgde schroeven aan het midden los waarmee de kap aan het chassis is bevestigd.

Gebruik een plastic pennetjetje of een andere sonde waarmee de plastic de onderplaat op de inspring punt achter het scharnier aan de rechterkant niet kan beschadigen, en wrik langs de randen tussen de kap en het chassis om de kap van de computer te scheiden.

Til de onderplaat van het systeem

Instructies voorafgaand aan het verwijderen voordat u de batterij verwijdert:

1. Maak voordat u hardware installeert of verwijdert altijd een back-up van al uw data

2. Ontkoppel alle op de computer aangesloten telefoon-, netwerk- of USB-kabels

3. Haal de stekkers van de voedingskabels van de computer en alle aangesloten apparaten uit het stopcontact

4. Verwijder de systeemkap

De batterij bevindt zich aan de rechterkant van het systeem, trekt de tag op de batterij kabel omhoog om de kabel uit de connector op het moederbord te verwijderen.

Maak de enkele (1) geborgde schroef aan de rechterkant van de batterij los [1].

Til de batterij uit het systeem.

Instructies vóórdat u de geheugenkaart verwijdert:

1. Maak voordat u hardware installeert of verwijdert altijd een back-up van al uw data

2. Ontkoppel alle op de computer aangesloten telefoon-, netwerk- of USB-kabels

3. Haal de stekkers van de voedingskabels van de computer en alle aangesloten apparaten uit het stopcontact

4. Verwijder de systeemkap en de batterij

Het geheugen bevindt zich in het midden van het systeem. Trek de metalen klemmen aan weerszijden van de DIMM uit elkaar om de geheugenkaart omhoog te laten komen in de connector [1] en til de kaart uit de connector [2]

Herhaal deze stap voor een eventuele extra geheugenkaart die u hebt geïnstalleerd

Instructies vóórdat u de ventilatoreenheid verwijdert:

1. Maak voordat u hardware installeert of verwijdert altijd een back-up van al uw data

2. Ontkoppel alle op de computer aangesloten telefoon-, netwerk- of USB-kabels

3. Haal de stekkers van de voedingskabels van de computer en alle aangesloten apparaten uit het stopcontact

4. Verwijder de systeemkap en de batterij

De ventilator bevindt zich in de rechterbovenhoek van het systeem. Verwijder de twee (2) schroeven van de linkerkant van de ventilator en koppel de ventilator kabel los van het moederbord.

Verwijder de enkele schroef aan de rechterkant van de ventilator waarmee de ventilator aan de warmte afleider-assemblage is bevestigd en til de ventilator uit het systeem.

Instructies ter voorbereiding op verwijderen van de harde schijf:

1. Maak voordat u hardware installeert of verwijdert altijd een back-up van al uw data

2. Ontkoppel alle op de computer aangesloten telefoon-, netwerk- of USB-kabels

3. Haal de stekkers van de voedingskabels van de computer en alle aangesloten apparaten uit het stopcontact

4. Verwijder de systeemkap en de batterij

De harde schijf bevindt zich aan de linkerkant van de batterij, verwijder de vier schroeven (4) waarmee de harde schijf aan de pols steun wordt bevestigd.

Koppel de kabel van de harde schijf los van het moederbord en til de schijf uit het systeem.

Instructies vóórdat u de Solid State Drive (SSD) verwijdert:

1. Maak voordat u hardware installeert of verwijdert altijd een back-up van al uw data

2. Ontkoppel alle op de computer aangesloten telefoon-, netwerk- of USB-kabels

3. Haal de stekkers van de voedingskabels van de computer en alle aangesloten apparaten uit het stopcontact

4. Verwijder de systeemkap en de batterij

De SSD bevindt zich tussen de batterij en het geheugen. Verwijder de twee schroeven (2) waarmee de SSD-beugel aan de pols steun is bevestigd en verwijder de beugel van het systeem.

De SSD-kaart wordt op een hoek van het chassis weer en u kunt deze uit de connector en het systeem halen.

Instructies vóórdat u de SD geheugenkaart verwijdert:

1. Maak voordat u hardware installeert of verwijdert altijd een back-up van al uw data

2. Ontkoppel alle op de computer aangesloten telefoon-, netwerk- of USB-kabels

3. Haal de stekkers van de voedingskabels van de computer en alle aangesloten apparaten uit het stopcontact

Steek een uitgevouwen paperclip of de tool voor het verwijderen van de SIM-kaart in het gaatje aan de linkerkant van de SIM-kaarthouder [1]

De kaarthouder moet nu deels uit de zijkant van het systeem worden geworpen [2]

Pak de houder vast en trek hem helemaal uit het systeem [3]

Instructies vóórdat u de microSD-geheugenkaart verwijdert:

1. Maak voordat u hardware installeert of verwijdert altijd een back-up van al uw data

2. Ontkoppel alle op de computer aangesloten telefoon-, netwerk- of USB-kabels

3. Haal de stekkers van de voedingskabels van de computer en alle aangesloten apparaten uit het stopcontact

Druk op de SD-kaart in het slot en laat deze los zodat deze gedeeltelijk uit de zijkant van uw systeem springt [1]

Pak de kaart vast en trek hem helemaal uit het slot [2]

Instructies vóórdat u de WLAN-kaart (Wi-Fi, draadloos) verwijdert:

1. Maak voordat u hardware installeert of verwijdert altijd een back-up van al uw data

2. Ontkoppel alle op de computer aangesloten telefoon-, netwerk- of USB-kabels

3. Haal de stekkers van de voedingskabels van de computer en alle aangesloten apparaten uit het stopcontact

4. Verwijder de systeemkap en de batterij

De WLAN-kaart bevindt zich links van de SSD en het geheugen. Verwijder de enkele schroef waarmee de WLAN-kaart beugel aan het chassis is bevestigd en verwijder de beugel van het systeem.

Ontkoppel de antennekabels van de kaart [3] door de drukknopconnectoren op te tillen tot ze losschieten en til de kaart uit de connector [4] en het systeem

Instructies vóórdat u de WWAN-kaart (3G, mobiel) verwijdert:

1. Maak voordat u hardware installeert of verwijdert altijd een back-up van al uw data

2. Ontkoppel alle op de computer aangesloten telefoon-, netwerk- of USB-kabels

3. Haal de stekkers van de voedingskabels van de computer en alle aangesloten apparaten uit het stopcontact

4. Verwijder de systeemkap en de batterij

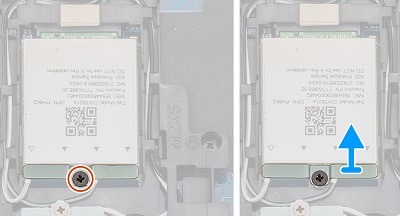

De WWAN-kaart bevindt zich boven de WLAN-kaart en verwijder de enkele schroef waarmee de beugel van de WWAN-kaart aan het chassis is bevestigd en verwijder de beugel van het systeem.

Ontkoppel de antennekabels van de kaart [3] door de drukknopconnectoren op te tillen tot ze losschieten en til de kaart uit de connector [4] en het systeem
