M2カード、M2スロット、キー、サイズ、タイプの違い

目次:

1. カードの説明
2. マザーボード上のM.2スロット
3. 2種類のM.2 SSD（SATAおよびPCI-E）
4. M.2 SSDのパフォーマンスの違いは何ですか？
5. どのM.2がどのキー コネクターをサポートしているかを確認する方法

カードの説明

M.2プラットフォームは汎用性に優れており、さまざまなM.2カードをサポートしています。M.2カードは、M.2プラットフォーム内でさまざまなハードウェアと機能を使用して構成できます（例：コンピューターの個々のニーズに合わせて、ユーザーに豊富な構成オプションを提供します）。物理サイズは、カード間の違いを区別する最も簡単な方法です。M.2規格では、カードの特定の属性や機能を識別するために、数字の命名規則を使用しています。

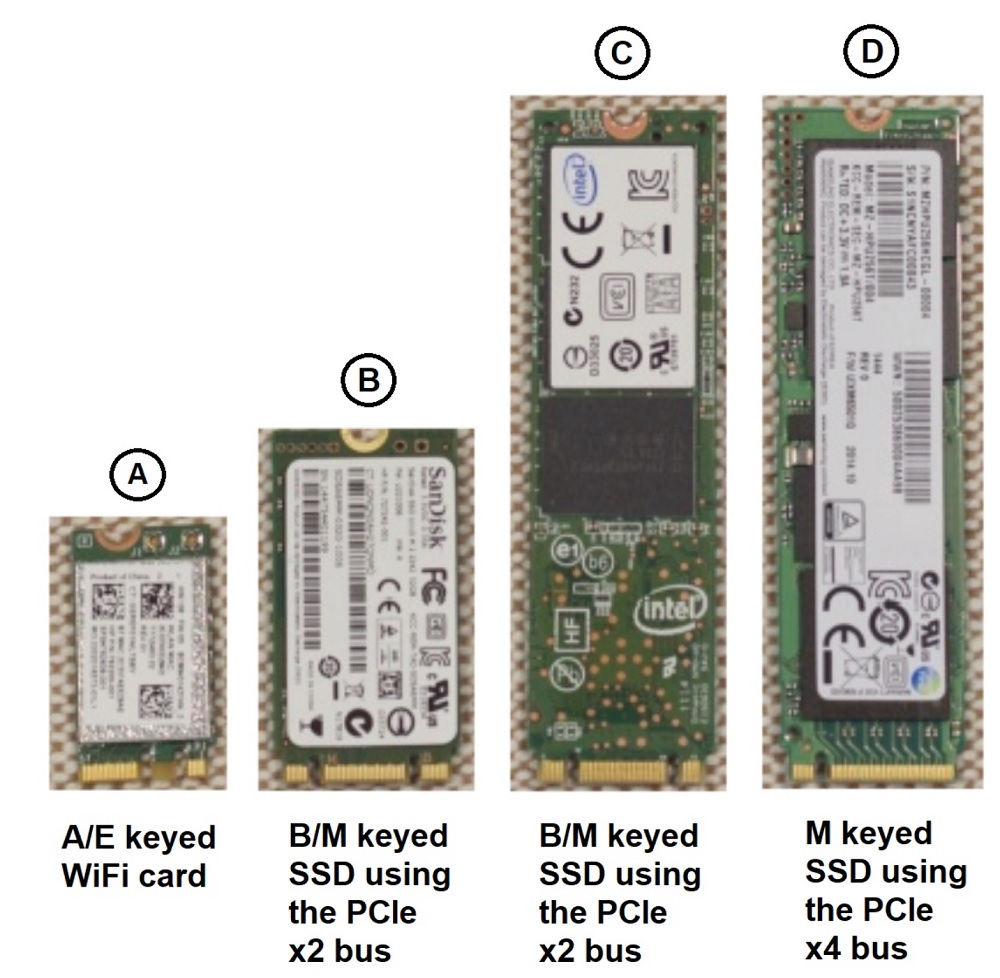

例えば、M.2カードには次のようなものがあります。

• Wi-FiとBluetoothカードの組み合わせ
• SATAバスを使用するSanDisk SSD
• PCIeバスも使用するIntel SSD
• PCIeレーンを最大4本(x4)使用できるSamsung SSD

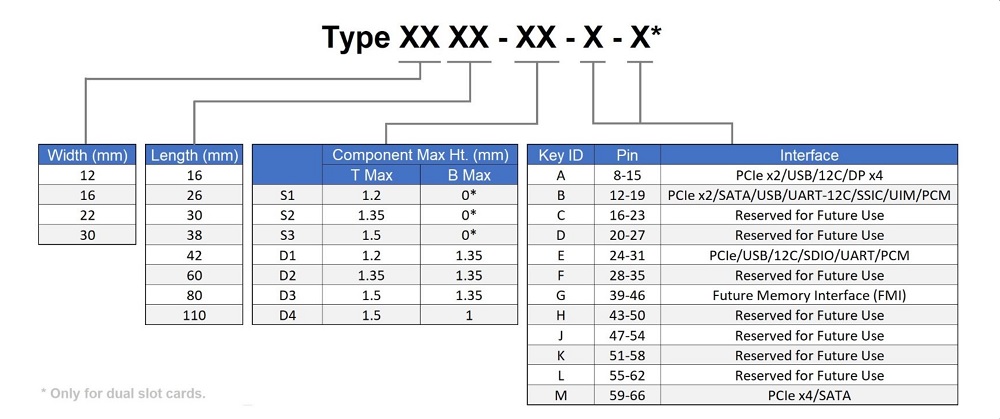

数字の命名規則は、カードのサイズと機能を定義するために使用されます。その方法は次のとおりです。

• 最初の2桁は幅（mm）を指定します
• 2番目の2桁（または3桁）は、長さ（mm）を指定します
• 最後の文字は、キー/インターフェイス/バスを指定します（デュアル スロット カードは2文字使用します）

• Wi-Fiモジュール(a)は、幅が16 mm、長さが30 mmであるため、1630というラベルが付けられます
• SSD (b)は、幅が22 mm、長さが42 mmであるため、2242というラベルが付けられます
• 2つの大型SSD（CおよびD）は、幅が22 mm、長さが80 mmであるため、2280というラベルが付けられます

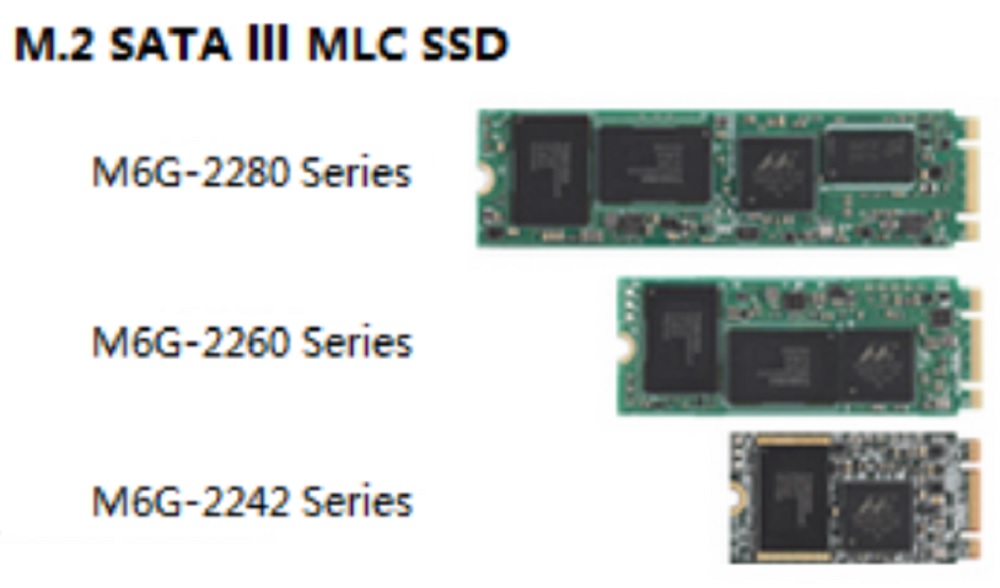

この画像は、M.2 SSDのさまざまなサイズとシリーズを比較するために表したものです。シリーズ名は、M.2カードのサイズを定義する最初の4桁に対応しています。

トップに戻る

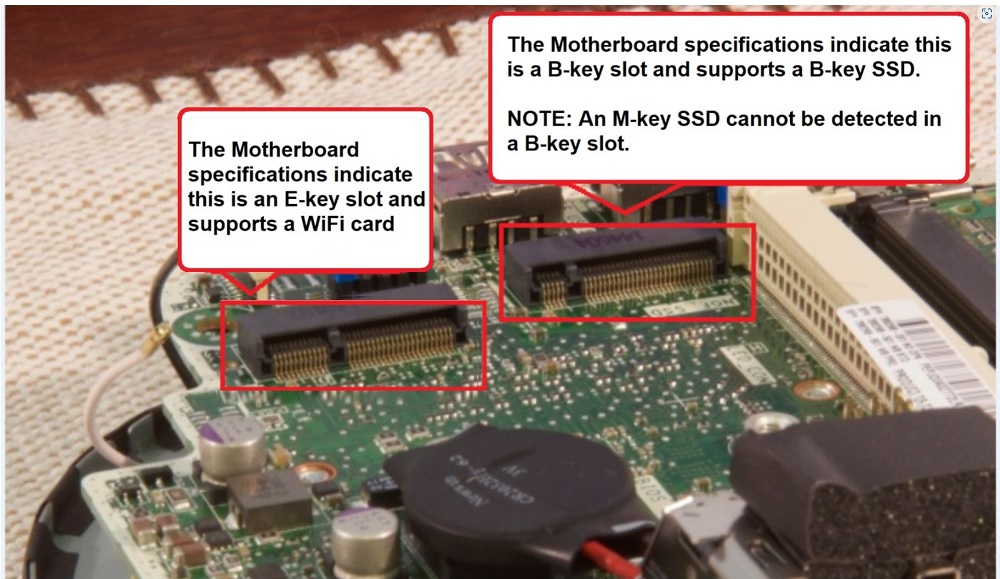

マザーボード上のM.2スロット

マザーボードのM.2スロットはすべて幅が22 mmで、幅が30 mmのカードをサポートしているものもあります。

トップに戻る

2種類のM.2 SSD（SATAおよびPCI-E）

1. SATAバスを使用しているSSDは、Bキーを使用する傾向がある
2. PCIe x2バスを使用しているSSDは、BキーとMキーの両方を使用することができる（互換性を最大化するため）

デルWebサイトからの例：

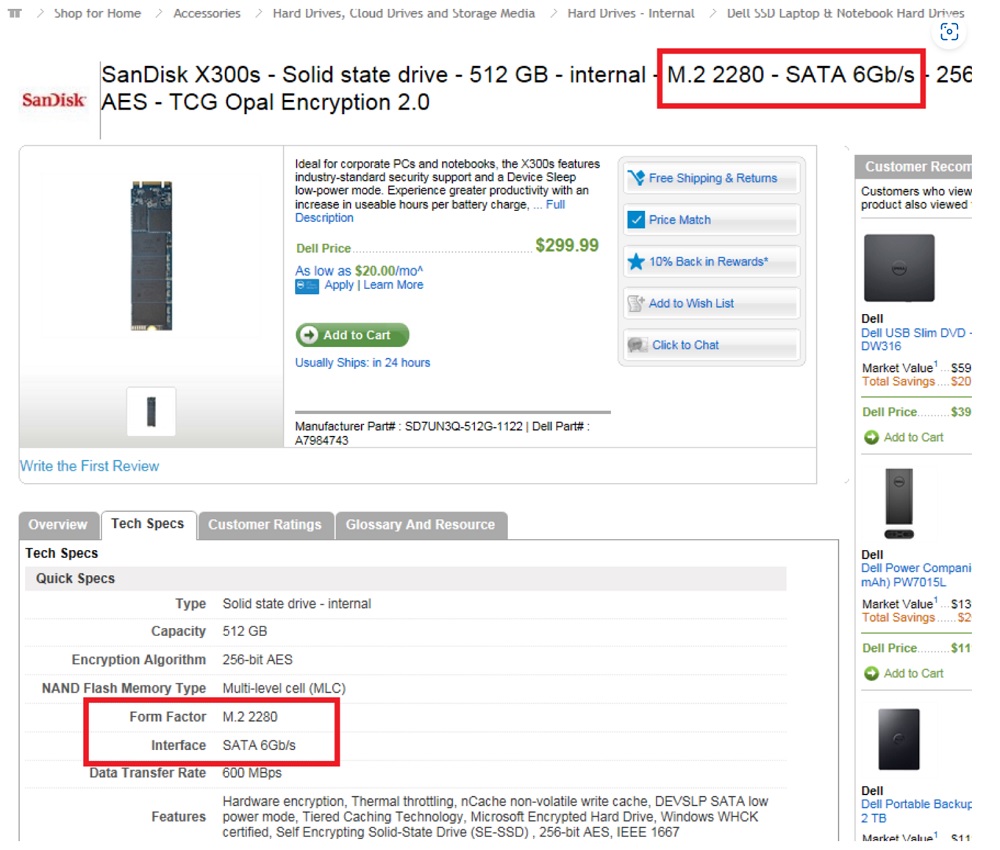

1. M.2 2280 SATA SSDを別途購入した場合：

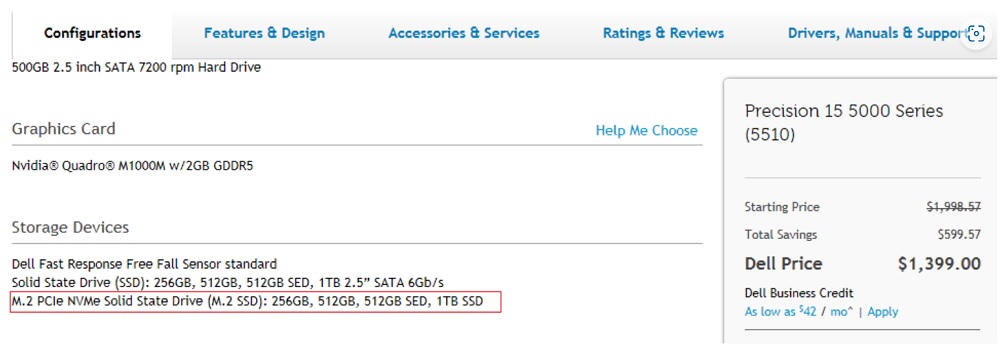

2. Precision 5510の構成では、M.2 NVMe（Mキー）オプションを利用できます。


トップに戻る

M.2 SSDのパフォーマンスの違いは何ですか？

一般：

• SATAバスを使用するM.2 SSDは、SATAコネクターを使用するSSDと同様のパフォーマンスを有しますが、より小型です
• PCIeバスを使用しているM.2 SSDは、SATAバスを使用しているM.2 SSDよりも高速です
• PCIeバスを使用しているM.2 MキーSSDは、PCIeバスを使用しているM.2 BキーSSDよりも高速です

要約：SATAバスを使用しているSSDは、フォーム ファクターに関係なくSATAの速度で動作します。PCIeバスはSATAバスよりも高速で、MキーSSDはBキーSSDよりも高速です。

トップに戻る

どのM.2がどのキー コネクターをサポートしているかを確認する方法

• M.2カードとマザーボードの仕様を比較して、パラメーターが一致していることを確認します（マザーボードが目的のM.2カード機能をサポートしていることを確認します）。
• 考慮すべき主なパラメーターは次のとおりです。
  • 種類（SATAまたはPCI-e）
  • 物理的な長さ
  • モデル
  • 主なインターフェイス
