PowerEdge:PowerEdgeサーバーにVMware ESXiをインストールして管理する方法

目次

• DellがカスタマイズしたISOを使用したESXiのインストール
• ライセンスのインストールと割り当て
• VMwareドライバーおよびファームウェアHCL
• OMSA のインストールと接続
• RACADMの取り付け
• DCUI Consoleの使用
• サポート バンドルの生成
• VIB パッケージのアンインストールまたは削除

DellがカスタマイズしたISOを使用したESXiのインストール

カスタムDell ISOのダウンロード

1. Broadcomの VMwareダウンロード ページから、カスタムDell ISOの最新バージョンをダウンロードします。
2. 次の記事から必要なISOを見つける手順を参照してください: VMware vSphere:PowerEdgeサーバー用にDellがカスタマイズしたVMware ESXiイメージをダウンロードして使用する方法。

古いバージョンが必要な場合は、Dellサポート サイト「 PowerEdge:VMware用にカスタマイズされたDell製ISOの古いバージョンを検索する方法」からダウンロードしてください。

ISO の起動

ISOのマウント

• iDRAC Enterpriseが使用可能な場合は、iDRAC Enterpriseを使用してホストにISOをマウントします。このプロセスの詳細については、「 PowerEdge:iDRAC6、iDRAC7、iDRAC8、iDRAC9で仮想メディア機能を使用する方法」を参照してください。
• 必要に応じて、「 PowerEdge:OSインストール用のブータブルUSBドライブを作成する方法」の手順に従って、ISOを使用してブータブルUSBを作成します。

メディアを起動します

• iDRAC仮想コンソールを使用してISOを直接起動する場合は、起動中に F11 を押してメディアを起動し、ワンタイム起動メニューから 仮想CD/DVD を選択するか、iDRACの次回起動オプションを使用します。
• USBから起動する場合は、USBポートの1つにUSBドライブを接続して、ワンタイム起動メニューからUSBドライブを選択します。

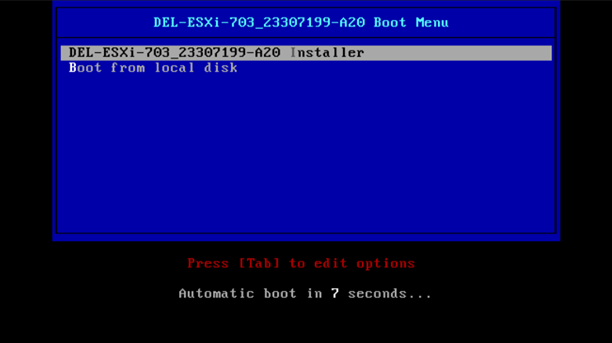

• メディアがロードされると、ESXi起動画面に、インストーラーを起動するか、ローカル ディスクを起動するかのオプションが表示されます。何も選択しない場合、インストーラーは自動的に起動します。

ESXiのインストール

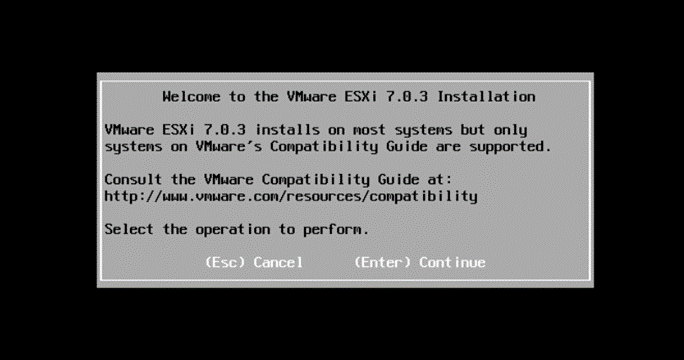

1. VMwareインストーラーのロード画面(その配色から一般に「Bumblebee画面」と呼ばれています)は、インストーラー コンポーネントをロードします。起動が完了すると、メインのようこそ画面が表示されます。



2. F11キーを押して設定を再構成します。

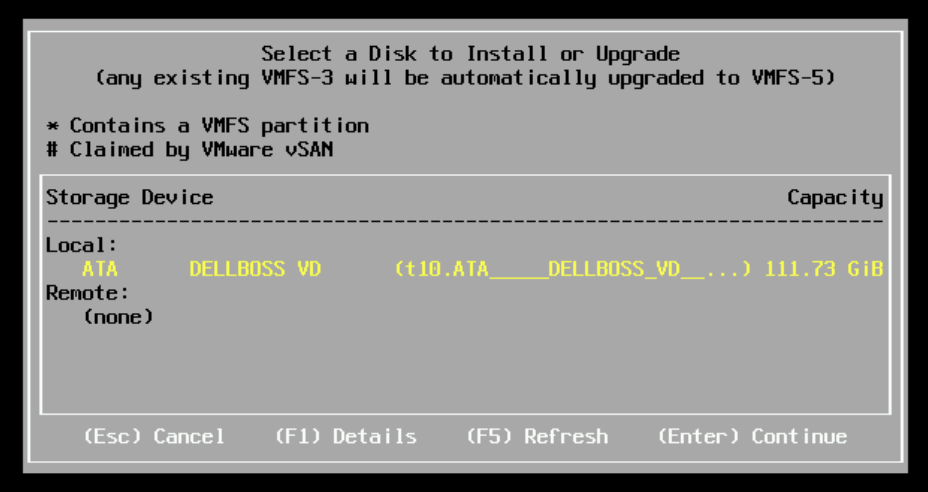

3. OSをインストールする ディスク を選択します。

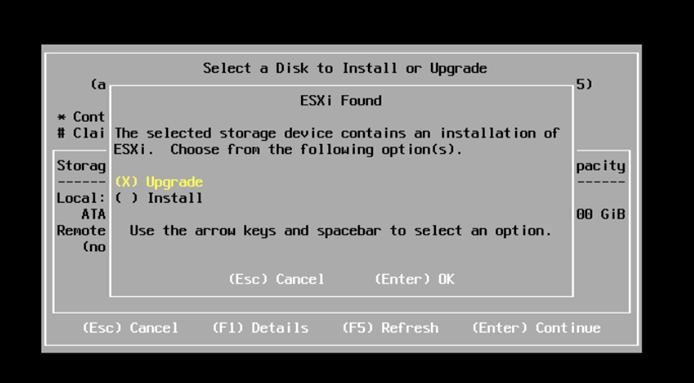

4. インストールするか、既存のインストールを アップグレードするか を選択します。

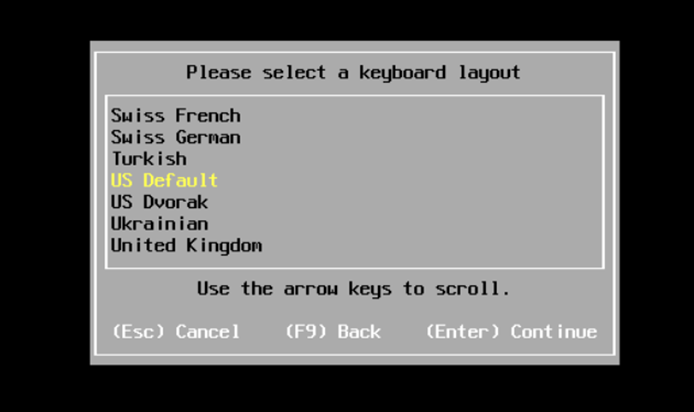

5. 適切なキーボード レイアウトを選択します。

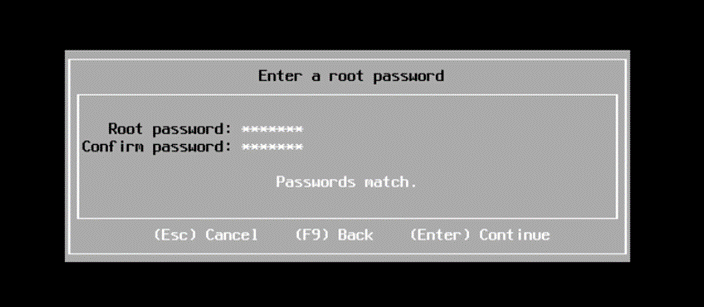

6. iDRAC ルートパスワードの設定
   注意: このパスワードは安全な場所に記録してください。rootパスワードを紛失した場合、パスワードの回復には追加の手順が必要であり、一部のシナリオでは再インストールが必要になる場合があります。

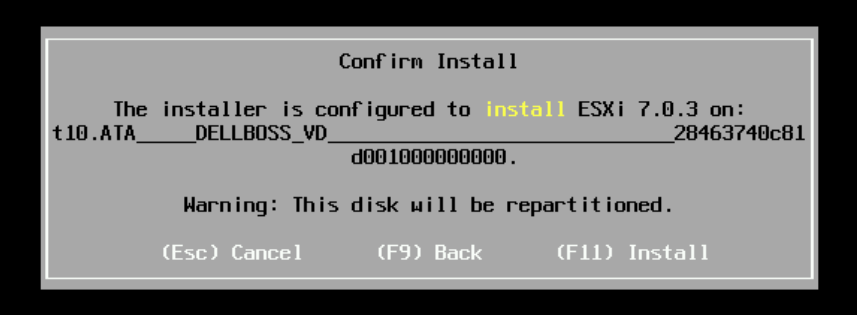

7. インストール ディスクが正しいことを確認し、インストール(F11)または戻って変更(F9)を選択します。



8. インストール プロセスが完了すると、サーバーの再起動を求めるプロンプトが表示されます。その後、サーバーはOSの初回起動に進み、管理IPアドレスの割り当てなどの構成を開始します。

ライセンスのインストールと割り当て

ホストWebクライアントを使用してライセンスをインストールするか、ホストがvCenterによって管理されている場合は、vCenterライセンスセクションを使用してライセンスを適用できます。

ホストWeb Clientを使用したライセンスのインストール

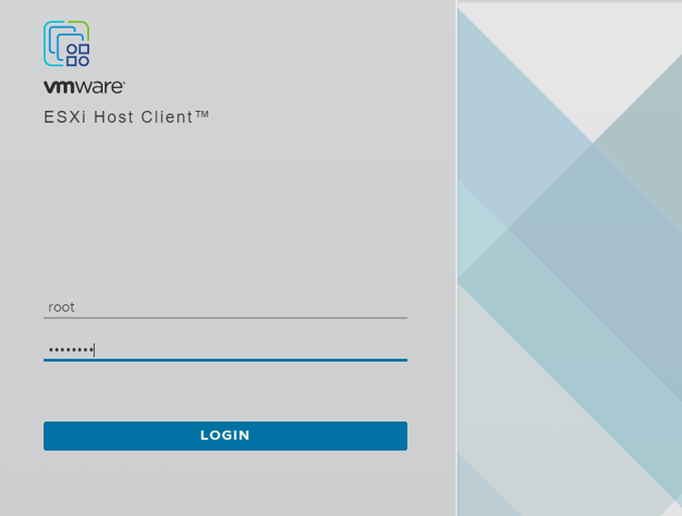

1. 単一のホストにライセンスを追加するには、Webブラウザーにホストの管理IPアドレスを入力してログインすることにより、ホストWeb Clientにログインします。ホストの root ユーザーと、インストール時に設定したパスワード。

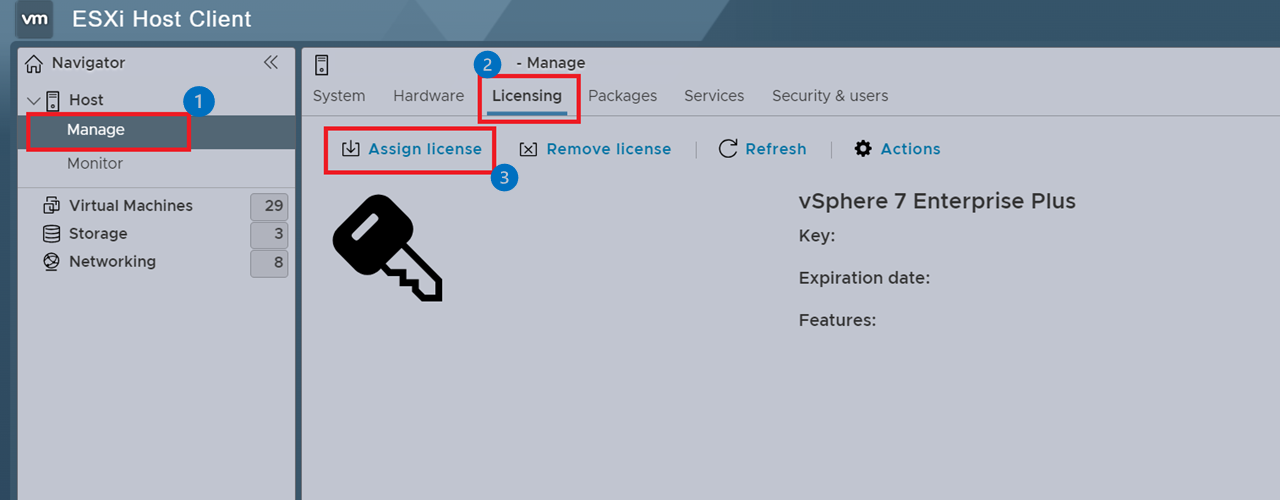

2. 左側のナビゲーション パネルで [管理 ] を選択し、[ ライセンス] タブを選択します。
3. ライセンスページでライセンス の割り当て をクリックし、ライセンス キーを入力してホストに割り当てます。



vCenterを使用したライセンスのインストール

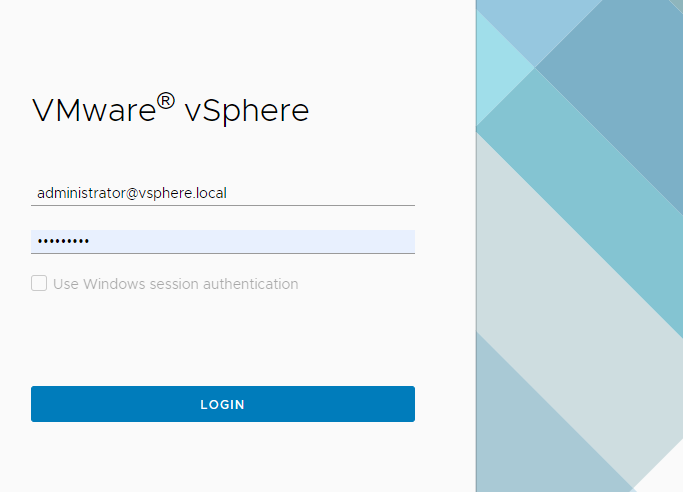

1. vCenter SSOログインを使用してvCenterにログインします。

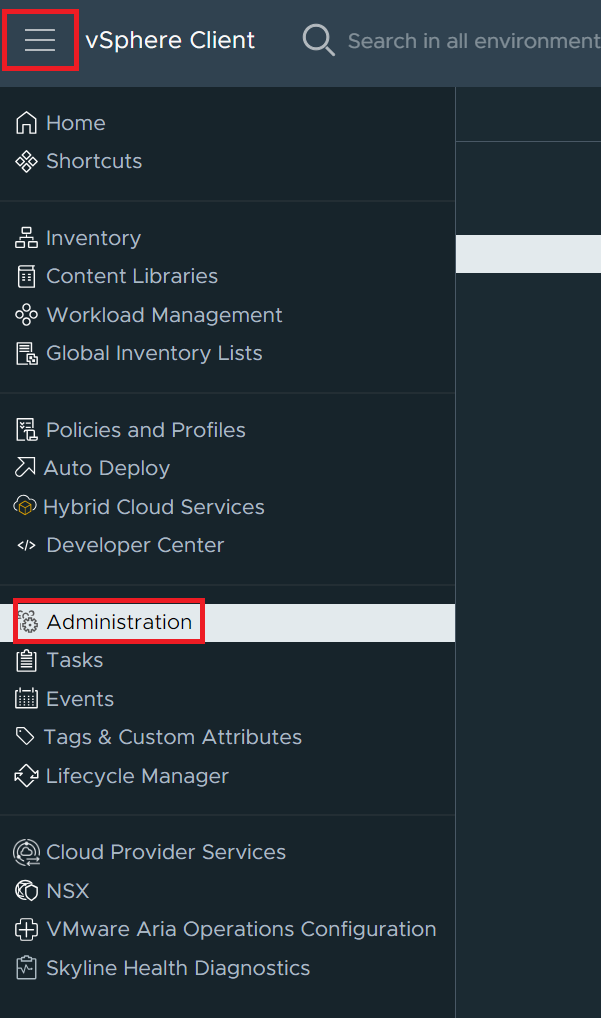

2. 「メニュー」ボタンを選択し、「管理」を選択します。

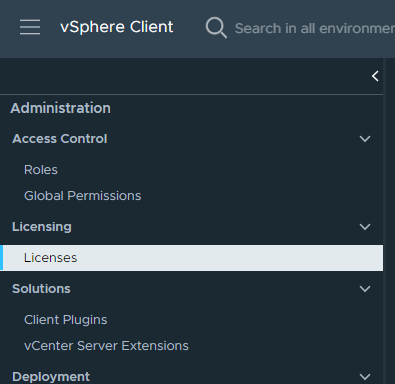

3. [Licensing]セクションの[ Licenses ]オプションを選択します。

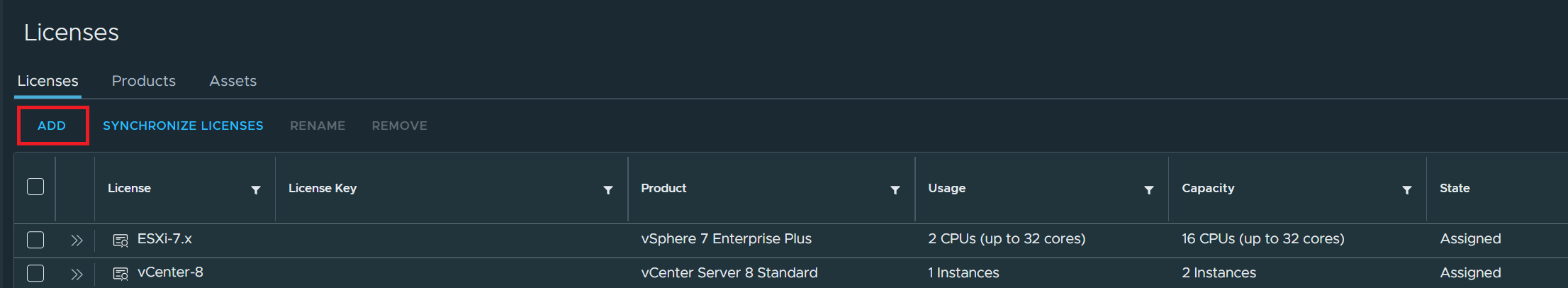

4. 左上の [ADD ]オプションをクリックして、[ New License ]ウィザードを開始します。

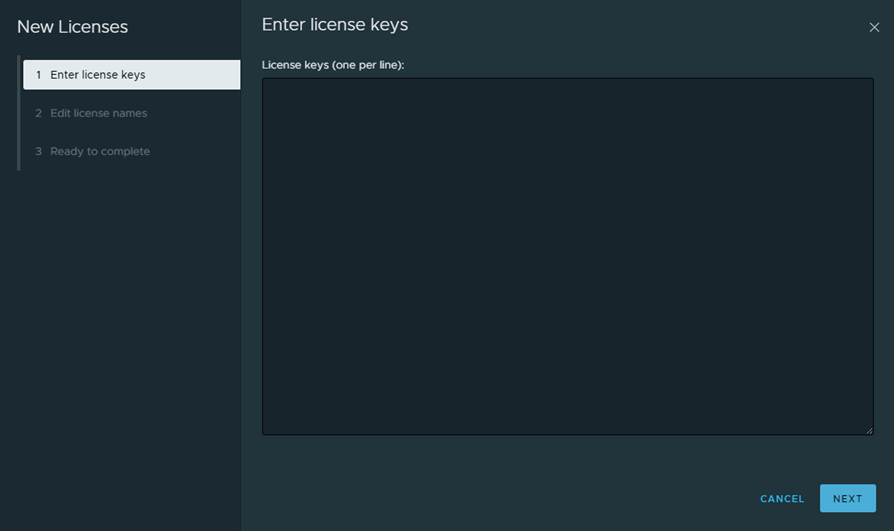

5. [New License]ダイアログ ボックスにライセンス キーを入力し、[ Next]をクリックします。



6. ライセンスに名前を割り当てます(ESXiライセンスなど)。

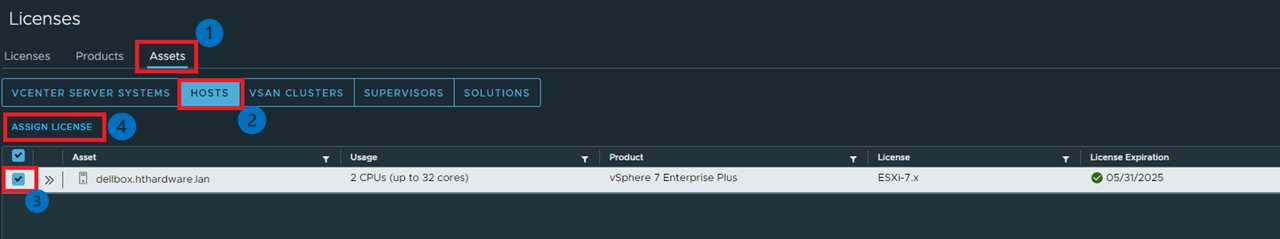

7. [Licenses]ページに戻ったら、[ Assets ]タブをクリックして、ライセンスが必要な製品に移動します。この例では、[ HOSTS ]タブを選択します。
8. ライセンスを割り当てるホストをリストから選択します。

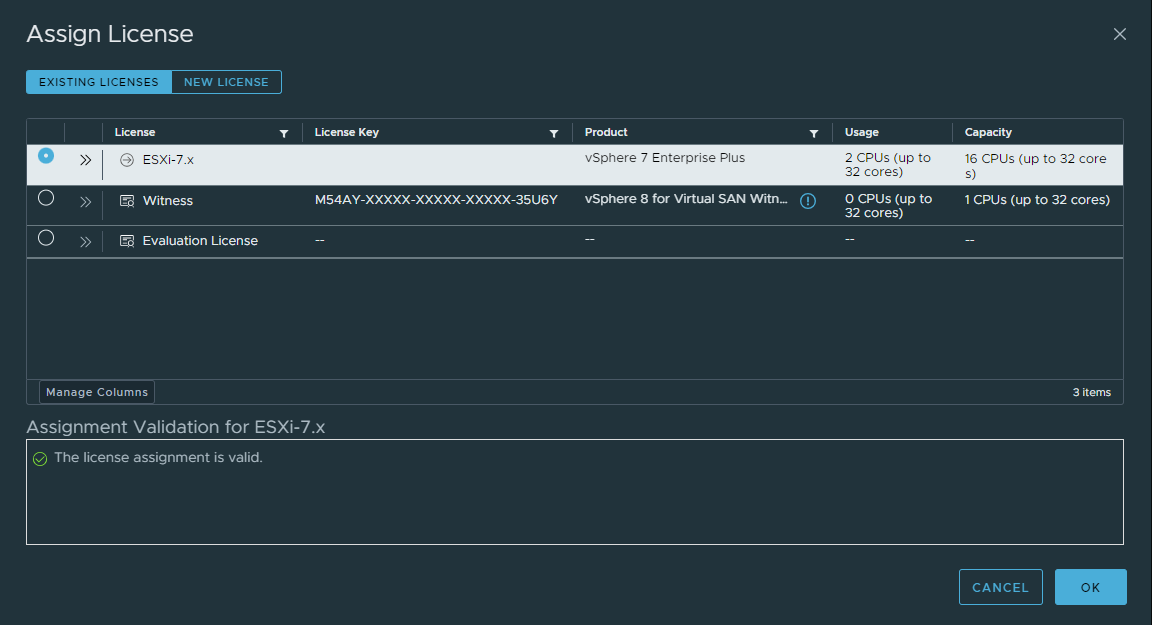

9. ライセンスの割り当てをクリックし、ライセンスの追加時に割り当てられた名前を使用して、割り当てるライセンスを選択します。





ライセンスの基本について

ライセンスのダウングレードまたはアップグレード

VMwareライセンスはバージョンロックされておらず、必要に応じてアップグレードまたはダウングレードできます。Broadcomアカウント ポータルからライセンスをダウングレードまたはアップグレードする方法の詳細については、「 VMwareライセンス キーのアップグレードとダウングレード」を参照してください。

ライセンスの結合

VMwareライセンスは、管理しやすいように組み合わせることができます。たとえば、複数のESXiホスト ライセンスを持つのではなく、複数のホストに適用できる単一のライセンスに統合します。

ホスト ライセンスはCPUごとに割り当てられます。ESXiライセンスが2つのCPUを搭載したホスト用である場合は、少なくとも2つのCPUを搭載したライセンスが必要です。3 つのライセンスにそれぞれ 2 つの CPU が含まれている場合は、それらを 6 つの CPU をカバーする 1 つのライセンスに統合します。ライセンスがホストに割り当てられるたびに、使用済みCPUがライセンスの合計から差し引かれます。

一部のライセンスはシングルCPUライセンスとして販売されています。2 つの CPU が取り付けられているサーバには、2 つの CPU をサポートできる 1 つのライセンスが必要です。複数の CPU を持つホストにシングル CPU ライセンスを割り当てることはできません。ホスト単独では対応できないためです。ライセンスは、少なくとも 2 つの CPU をサポートする 1 つのライセンスに統合する必要があります。

Broadcomアカウント ポータルからライセンスを結合する方法については、「VMwareライセンス キーのマージと分割」を参照してください。

VMwareドライバーおよびファームウェアHCL

Dell VMwareドライバーは、DellカスタムISOに統合されています。OSとすべてのドライバーの完全なアップグレードを行わずに、特定のドライバーのアップグレードが必要になる場合があります。このシナリオでは、VMware HCLから必要なバージョンを見つけて、ドライバーを手動でダウンロードします。次に、Broadcomのダウンロード ページからドライバーをダウンロードします。

I/Oデバイス情報の検索

1. iDRACから取得したDell SupportAssistコレクション(TSR)を使用して、ドライバーを必要とするコンポーネントのインストール済みファームウェアやデバイスIDなどの情報を確認します。TSRのエクスポートに関するサポートについては、「 iDRAC9を使用したSupportAssistコレクションのエクスポート」を参照してください。

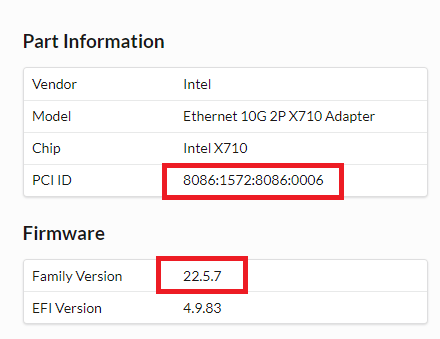

2. この例では、サーバーにインストールされている X710ネットワーク アダプター 用のアップデートされたドライバーが必要です。TSRでNICを選択した状態で、ドライバーを見つけるために必要なPCI IDとファームウェア バージョンが記載されている [パーツ情報 ]セクションを表示します。



   上のイメージでインストールされているファームウェアのバージョンは 22.5.7、デバイス ID が 8086:1572:8086:0006。

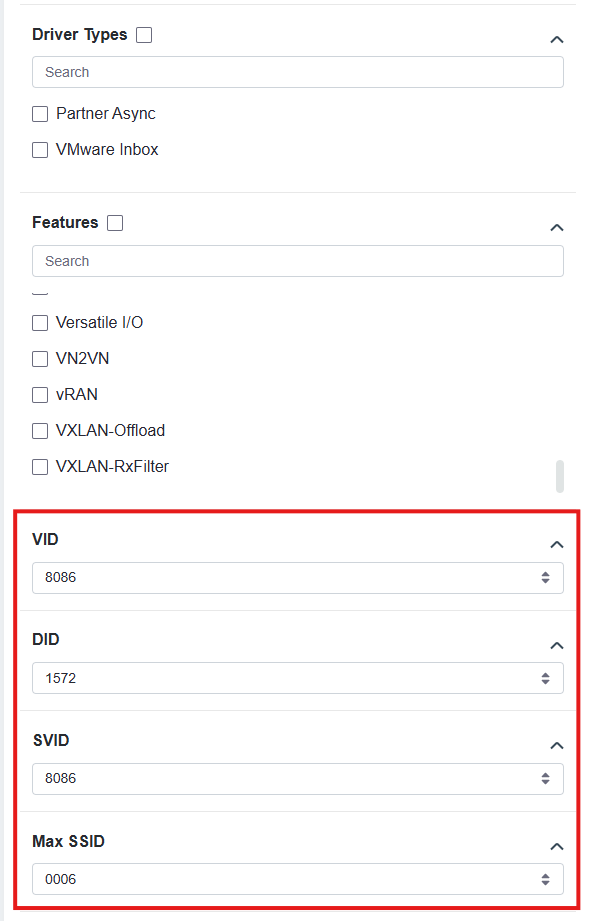

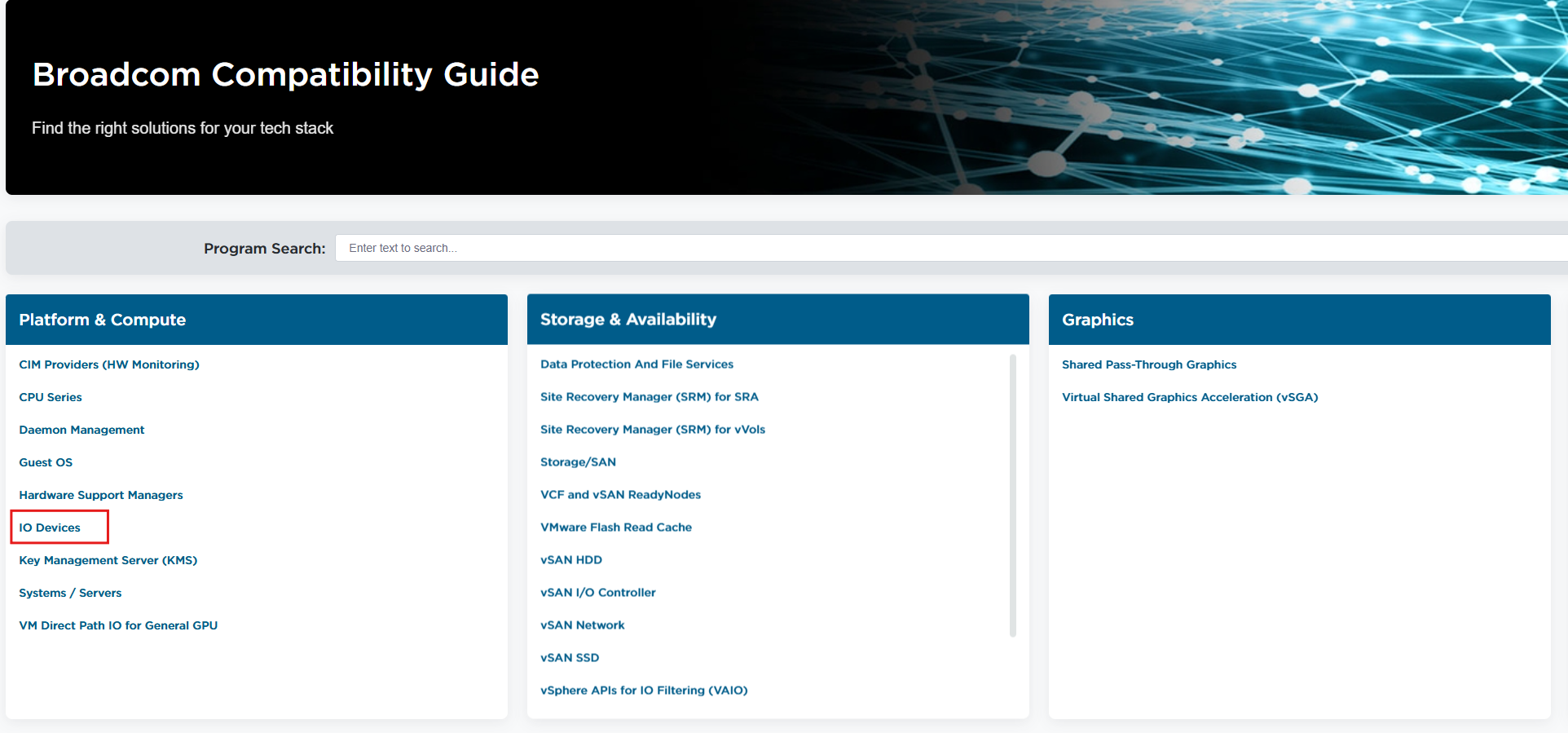

3. VMware HCLに移動しプラットフォームとコンピューティングのリストからI/Oデバイスを選択します。左側で下にスクロールし、ドロップダウン メニューを使用して必要な デバイスID を選択します。

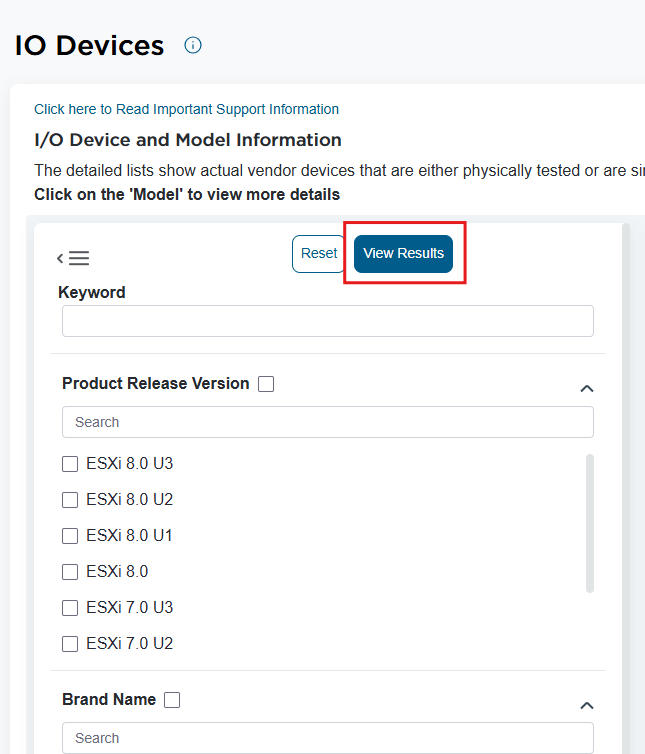

4. IDを設定したら、上にスクロールして一番上まで戻り、[ View Results ]ボタンをクリックします。

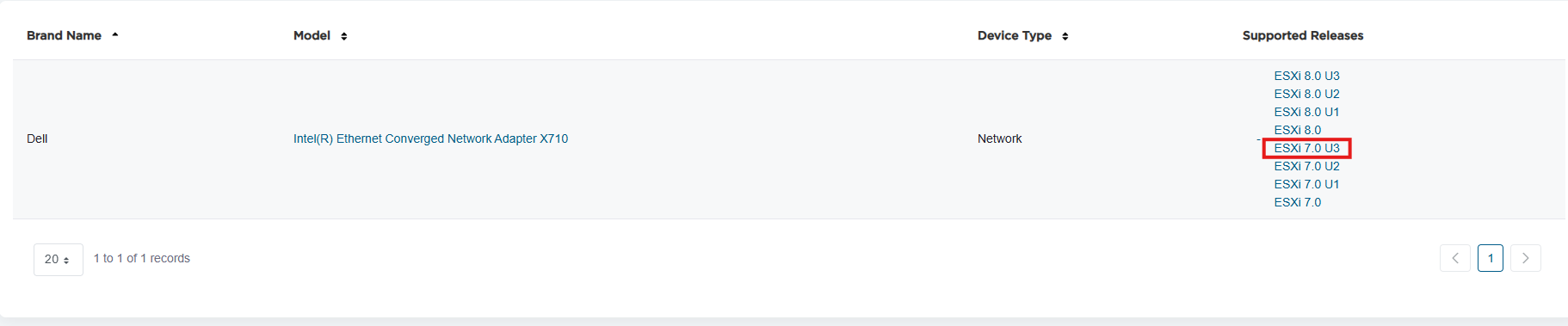

5. 結果は、1つのエントリーが要求されたアダプターIDと一致したことを示します。ドライバーが必要なESXiバージョンを選択します。この例では、[ ESXi 7.0U3]を選択します。検索オプションでリリース バージョンでフィルタリングすることもできます。

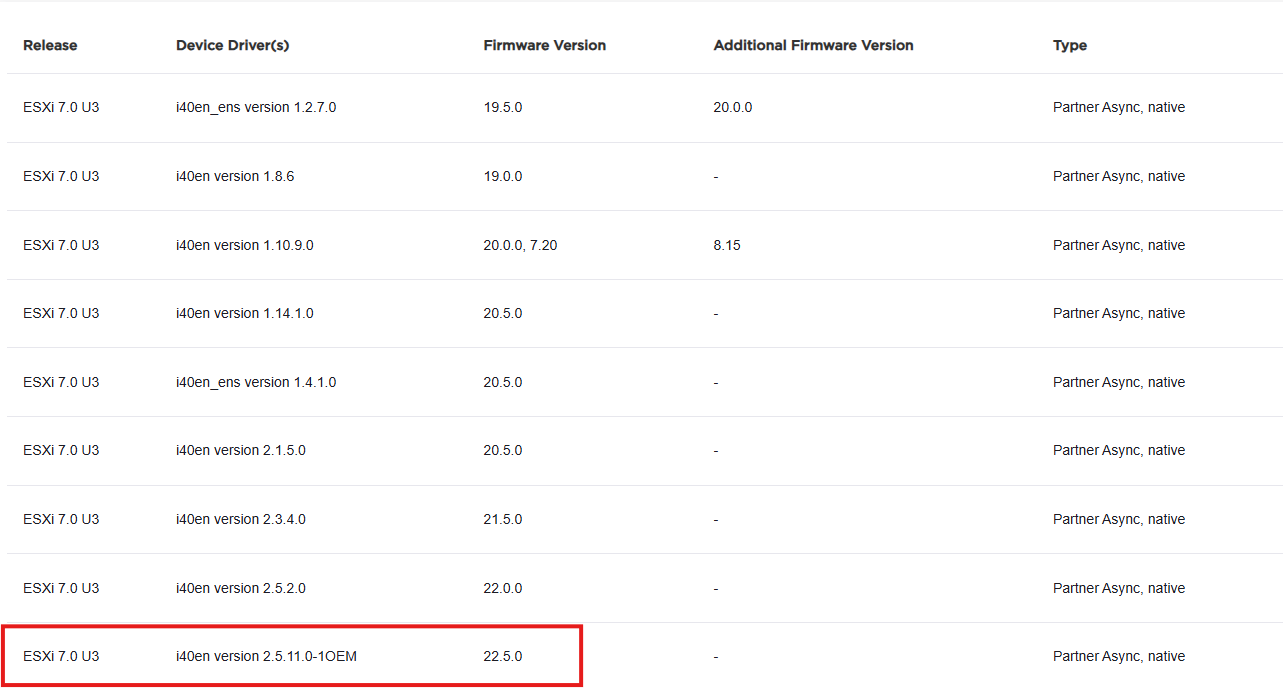

6. ドライバー バージョンのリストと、それぞれに必要な 最小 ファームウェア バージョンを確認します。



   メモ: 必要最小限のバージョンで、インストールされているものよりも新しいファームウェアが表示される場合は、ドライバーをインストールする前に、デバイスのファームウェアをアップグレードする必要があります。

   この例では、ファームウェア バージョン 22.5.7 がインストールされている場合は、リストに記載されているドライバーをインストールできます 22.5.7 またはそれより古いものが最小要件です。ファームウェアのバージョンとドライバーの要件を考慮して、リストされている最新のドライバーをインストールします。 i40en バージョン 2.5.11.0-10EM。

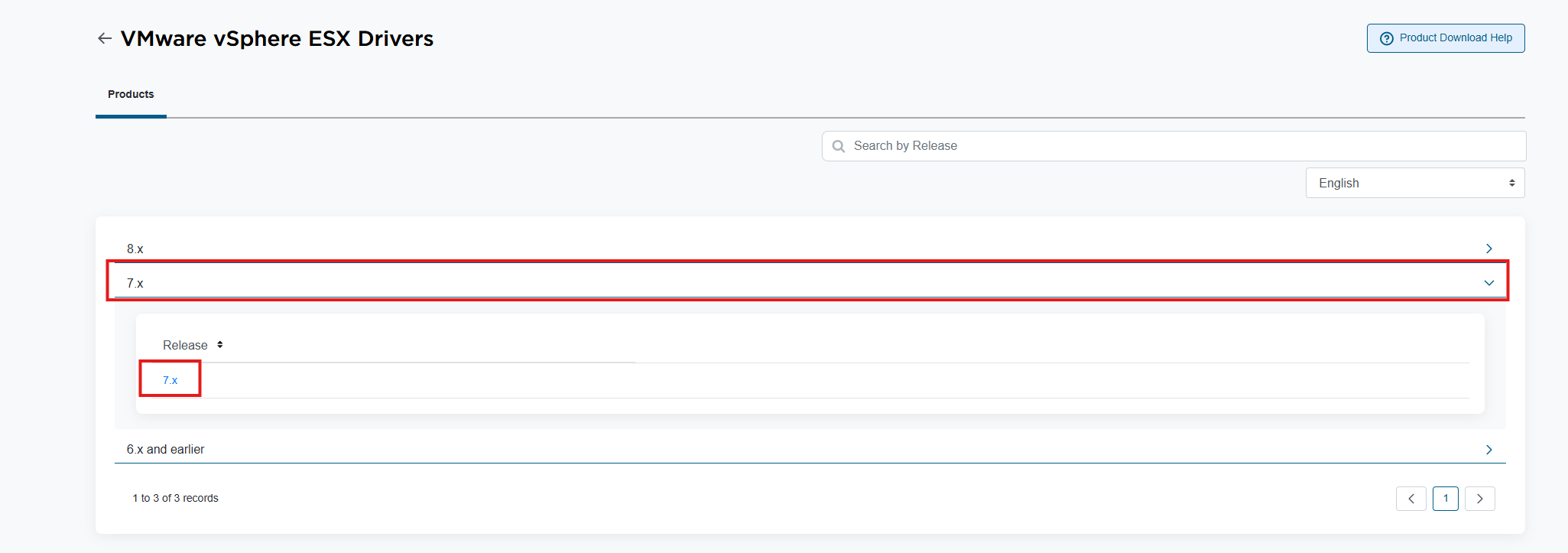

7. BroadcomのVMware ESXiドライバー ポータルの VMwareドライバー ダウンロード ページにアクセスし、必要なバージョンを選択します。ESXi 7.0の場合は、 7.xを選択します。



   メモ: ダウンロード ポータルにアクセスしてファイルをダウンロードするには、アクティブなサイトIDと資格を持つBroadcomアカウントが必要です。

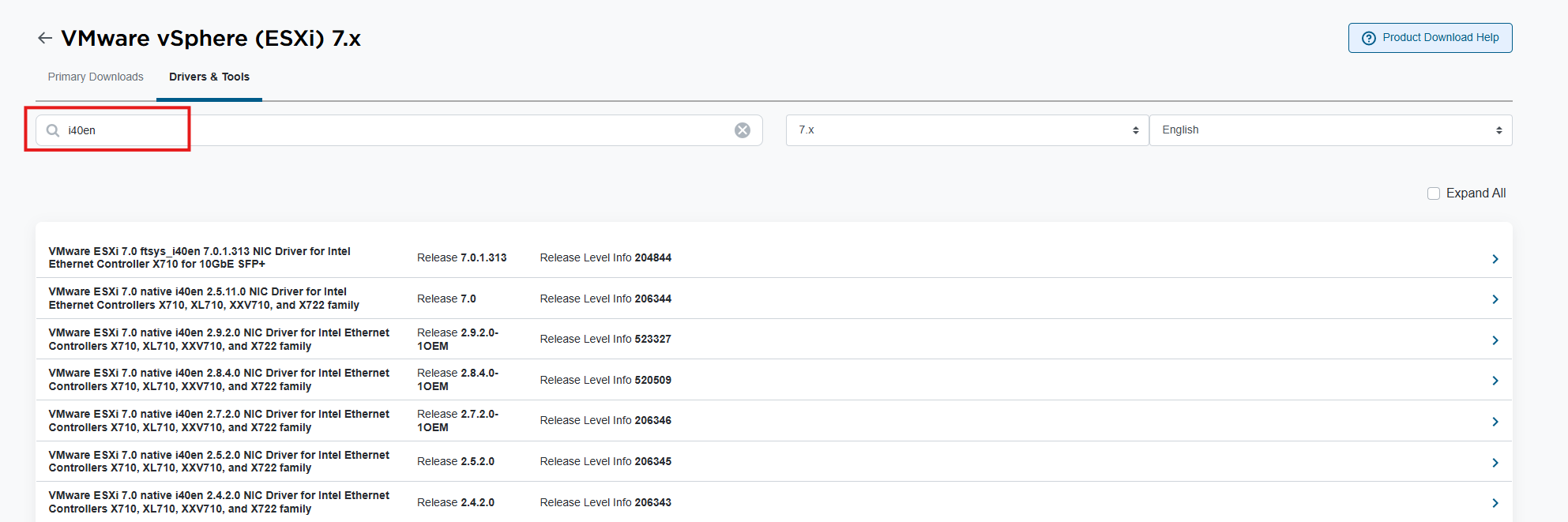

8. 検索フィールドで、ドライバー名を使用してフィルタリングします。この例では、 i40en。

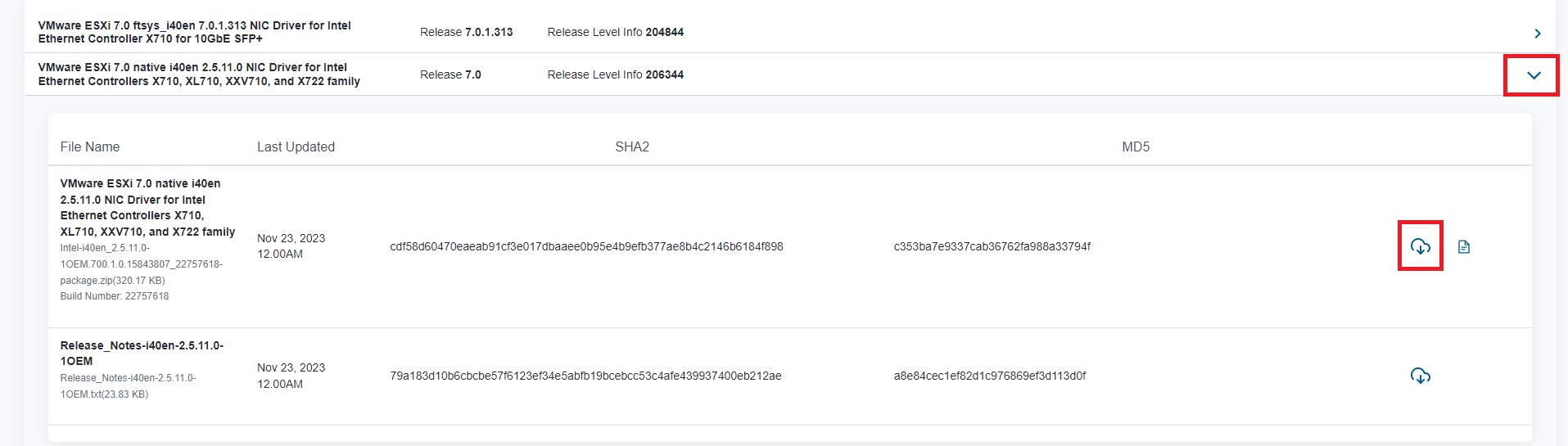

9. 必要なドライバー バージョンが見つかったら、それをクリックしてダウンロード オプションを開き、[ ダウンロード ]ボタンをクリックします。



10. ダウンロードすると、.zipファイルには別の.zipファイルが含まれています。内部.zip ファイルを抽出し、ホストにコピーします。二重圧縮ファイルを直接使用すると、インストール コマンドは失敗します。
11. 次のコマンドを実行して、SSH経由でドライバーを手動でインストールします。

    esxcli software vib install -d /tmp/bundlefilename.zip

    メモ: インストール コマンドを実行する場合は、同じディレクトリーから実行している場合でも、ファイルへのフル パスを指定します。

OMSA のインストールと接続

1. ホストのWebインターフェイスまたはコマンド ライン(CLI)を使用して、OMSA VIBをインストールします(ドライバーのインストール プロセスと同様)。
2. クライアントシステムに OMSA をインストールするか、すでに OMSA がインストールされている別のシステムにアクセスします。
3. クライアント システムのOMSAからESXiホスト管理IPに接続します。

詳細な手順については、「 OpenManage Server AdministratorをVMwareにインストールしてログを収集する方法」を参照してください。

RACADMの取り付け

RACADM iDRACツールVIBのダウンロード

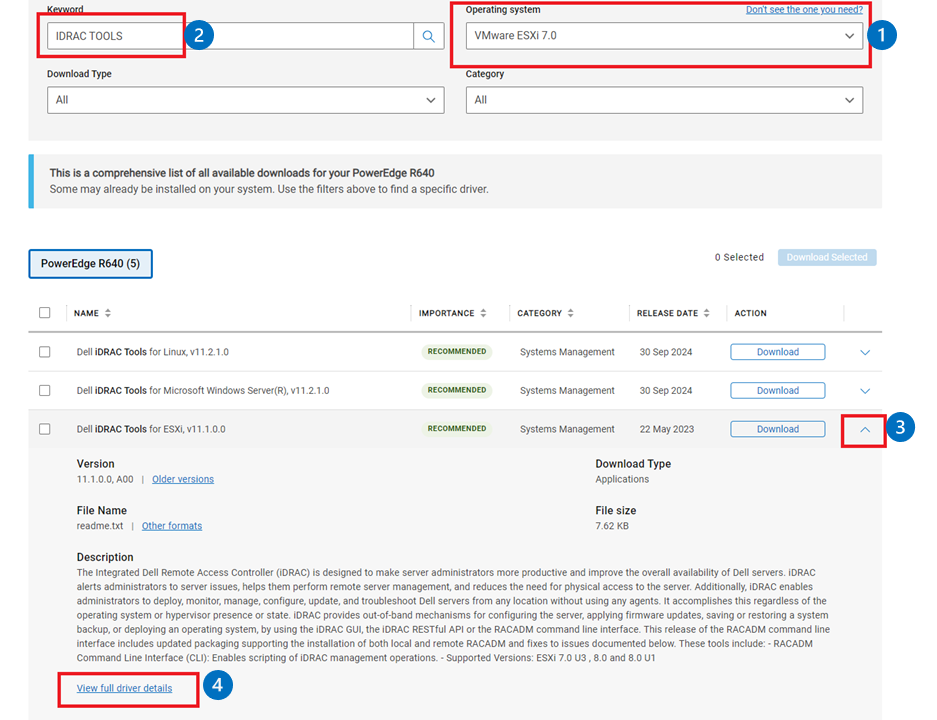

1. Dellサポート サイトで、サービス タグまたはサーバー モデルを入力し、インストールされているESXiのバージョンを選択します。

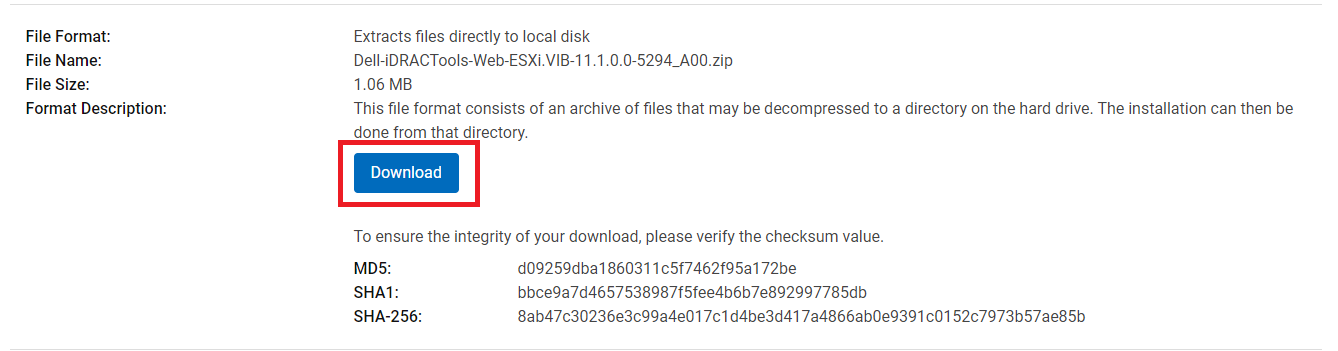

2. ダウンロード リストで iDRACツール をフィルタリングし、必要なバージョンを展開して[ ドライバーの詳細を表示]をクリックします。





FCホストにRACADMをインストールします。

1. .zipファイルをホスト上のフォルダー( /tmp。
2. ホストにSSHで接続し、installコマンドを実行します。

   esxcli software vib install -d /tmp/DellEMC-iDRACTools-Web-ESX70i.VIB-10.2.0.0-4631_A00.zip

   を書き留めます。 -d flag は、 .zip ファイルは提供しません。ファイルがtarball ( .vib ファイル、使用[ふぁいる、しよう] -v 代わりに次の手順を実行します。
3. インストールが完了したら、次を実行します。 racadm コマンドを使用します。『オペレーティングシステム』ディスクはオプションなので、同梱されていないコンピューターもあります。 racadm ファイルは次の場所にあります。 /opt/dell/racadm フォルダ

DCUI Consoleの使用

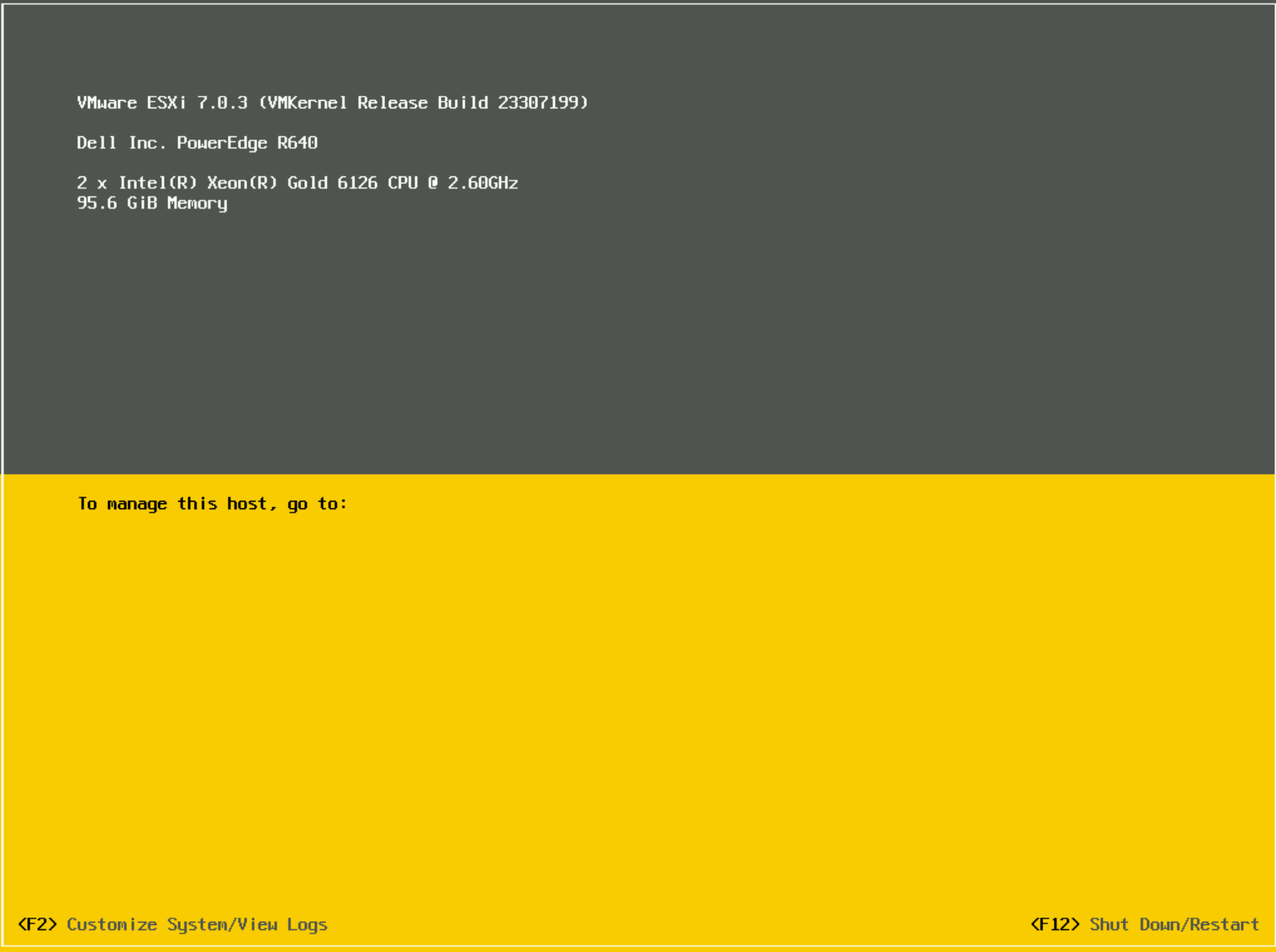

ダイレクト コンソール ユーザー インターフェイス(DCUI)は、システム モニターまたはiDRAC仮想コンソールに接続したときに表示されるメイン コンソール画面です。これにより、管理IPのセットアップやルート パスワードの変更などの基本的な構成オプションを使用できます。DCUIから再起動またはシャットダウンをトリガーすることもできます。

DCUI 設定セクション

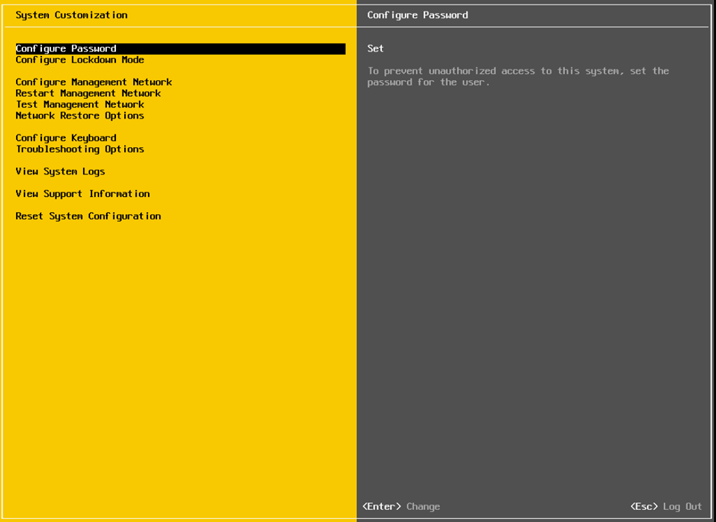

F2キーを押してDCUIにログインします。ログインすると、次の図に示すように[System Configuration]オプションが表示されます。

構成オプションから、ネットワーク設定を構成するか、[ トラブルシューティング オプション ]セクションでオプションを有効にします。

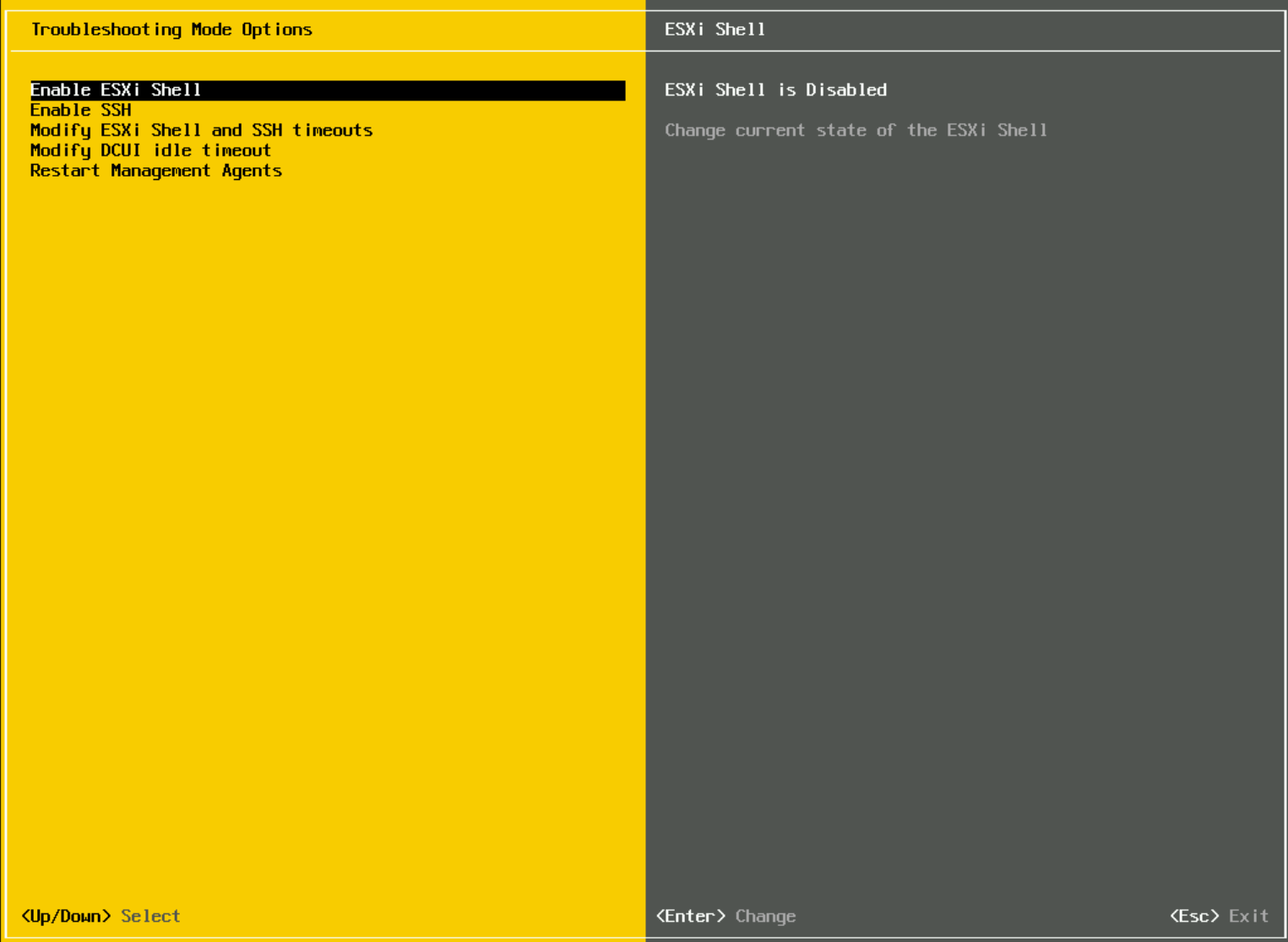

トラブルシューティング オプション

• ESXiシェルの有効化 — ローカルESXiコンソール シェルを有効にします。有効になっている場合は、を押してシェル コンソールにアクセスします Alt + F1。

• SSHの有効化 :SSH接続からシェルへのリモート アクセスを許可します。
• 管理エージェントの再起動 - ネットワーク サービスを再起動します。これは、ネットワークの問題が発生した場合に接続を復元するのに役立ちます。

管理ネットワークの構成

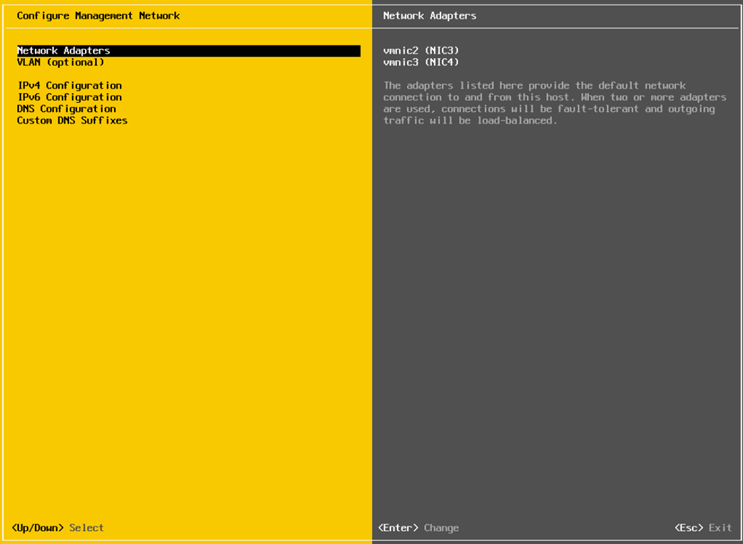

DCUIのメイン画面で、[ Configure Management Network]を選択します。ここから、さまざまなオプションを選択してネットワークを構成します。

• ネットワーク アダプター — 管理vSwitchが接続に使用するネットワーク アダプターを選択します。
• VLAN :使用する管理ネットワークのVLANを指定します。
• IPv4 設定 — DHCP を選択するか、静的を指定します IPv4 設定をリストアします。
• IPv6 設定 — DHCP を選択するか、静的を指定します IPv6 設定をリストアします。
• DNS設定 — 自動的に取得(DHCP)するか、静的に取得するかを選択します IPv4 DNSサーバーのIPアドレス
• Custom DNS Suffixes :DNSドメイン名を指定します。

サポート バンドルの生成

ホストから直接、またはvCenterからVMwareサポート バンドルを生成します。

ホストからのサポート バンドルの生成

1. Webブラウザーにホストの管理IPアドレスを入力して、ホストのログイン ページにアクセスします。
2. ホストの root user と password。

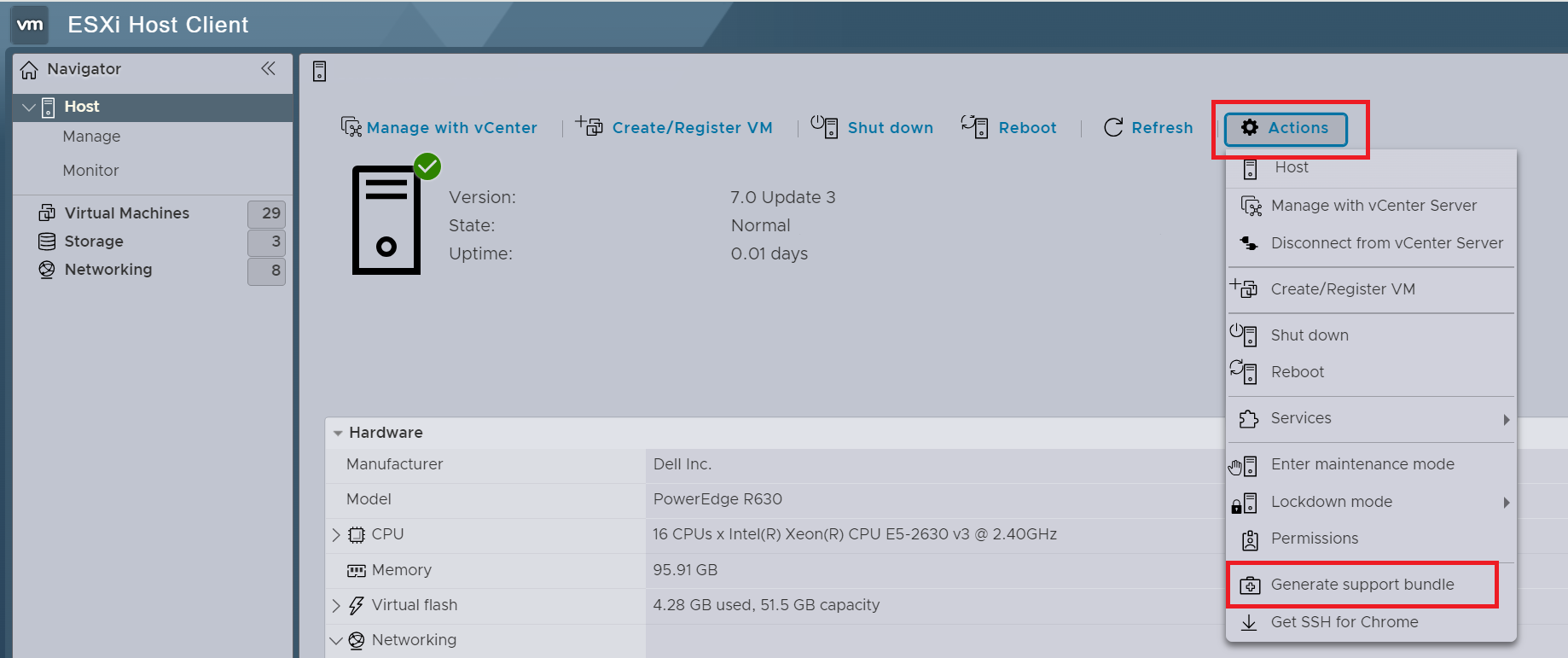

3. ホスト ページで、[アクション]ドロップダウンをクリックし、[ サポート バンドルの生成]を選択します。



4. バンドルの生成が開始され、Webブラウザーのデフォルトのダウンロード場所を使用してダウンロードされます。

vCenterからのサポート バンドルの生成

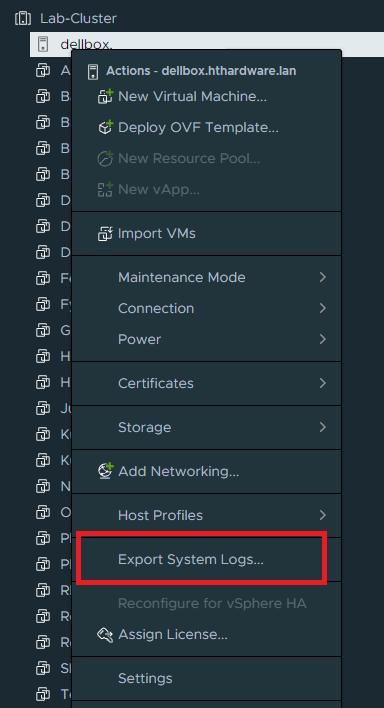

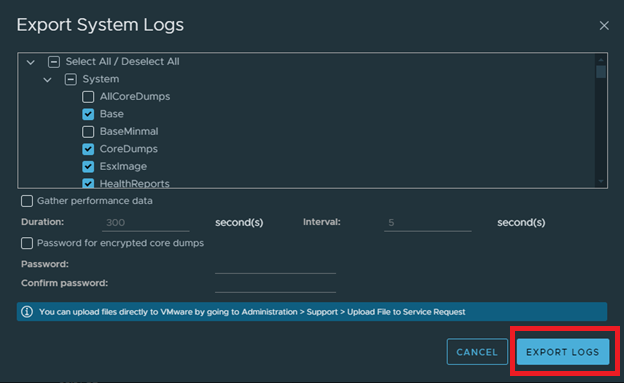

1. vCenterインベントリーから、左側のホストを選択し、右クリックしてオプション メニューを開き、システム ログのエクスポートを選択します。



2. 収集するコンポーネントを選択するか、デフォルトのオプションをオンのままにします。



3. Export Logsをクリックします。

VIB パッケージのアンインストールまたは削除

1. 使用 grep を使用して、インストールされている VIB パッケージのリストをフィルタリングし、VIB 名を確認します。ホストにSSHで接続し、次のコマンドを実行します。

   esxcli software vib list | grep -i DEL

   サンプルの出力：

   dell-shared-perc8              06.806.92.00-1OEM.700.1.0.15843807     BCM      VMwareCertified   2022-04-08
   dcism                          4.3.0.0.2781-DEL.700.0.0.15843807      DEL      VMwareAccepted    2023-01-18
   dell-configuration-vib         7.0.0-A00                              DEL      PartnerSupported  2022-04-08
   dell-system-update             2.0.0.0.751-DEL.700.0.3                DEL      PartnerSupported  2023-01-18
   dellemc-fac-dcui               7.0.3-A00                              DEL      PartnerSupported  2022-04-08
   dellemc-osname-idrac           7.0.0-A00                              DEL      PartnerSupported  2022-04-08
   openmanage                     10.1.0.0.4634-DEL.700.0.0.15843807     DEL      VMwareAccepted    2024-05-11
   racadm                         10.2.0.0.4631-DEL.700.0.0.15843807     DEL      PartnerSupported  2024-05-11
   lsuv2-oem-dell-plugin          1.0.0-1vmw.703.0.20.19193900           VMware   VMwareCertified   2022-04-08

2. リストから、左側の列でVIBの名前を特定します。
3. removeコマンドでリストにある名前を使用してVIBパッケージをアンインストールします。

   esxcli software vib remove -n openmanage
