PowerEdge – Anleitung zur Verwendung der iDRAC-Direct-Funktion

요약: In diesem Artikel wird erläutert, wie Sie iDRAC9 Direct zum Managen Ihres PowerEdge-Servers verwenden.

이 문서는 다음에 적용됩니다. 이 문서는 다음에 적용되지 않습니다. 이 문서는 특정 제품과 관련이 없습니다. 모든 제품 버전이 이 문서에 나와 있는 것은 아닙니다.

증상

Mit der iDRAC-Direct-Funktion können Sie Ihren Laptop direkt an den iDRAC-USB-Anschluss anschließen. In diesem Artikel wird erläutert, wie Sie die iDRAC-Direct-Funktion für das erweiterte Servermanagement und die Serverwartung verwenden.


Inhaltsverzeichnis:

  1. Anforderungen

  2. Schritte für den Zugriff auf die iDRAC-Schnittstelle über den USB-Anschluss


Anforderungen

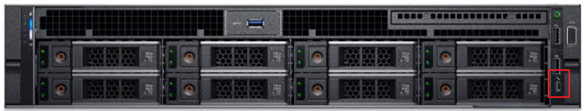

Um eine Verbindung über die iDRAC-Direct-Funktion herzustellen, müssen Sie den Micro-USB-Anschluss auf der Vorderseite des Servers ausfindig machen. Die Position des iDRAC Direct-Ports finden Sie in der Regel hier:
SLN317287_en_US__1image(10347)
Abbildung1: R740 als Beispiel.

Unten sehen Sie das Bild eines USB-zu-microUSB-Kabels (siehe Abbildung 2). Dieses Kabel ist für den Betrieb erforderlich:
SLN317287_en_US__2image(10349)
Abbildung2: USB-zu-microUSB-Kabel




Schritte für den Zugriff auf die iDRAC-Schnittstelle über den USB-Anschluss

  1. Schalten Sie alle Drahtlosnetzwerke aus und trennen Sie alle anderen kabelgebundenen Netzwerke.
  2. Stellen Sie sicher, dass der USB-Anschluss aktiviert ist.



SLN317287_en_US__3icon Hinweis: Auf dem Server können Sie den iDRAC-Direct-USB-Anschluss über das System-BIOS aktivieren oder deaktivieren. Rufen Sie System BIOS > Integrated Devices auf.



SLN317287_en_US__4image(10346)

  1. Nachdem Sie das USB-Kabel angeschlossen haben, lädt der Laptop automatisch den Treiber für das virtuelle iDRAC NIC USB-Gerät herunter.
SLN317287_en_US__5image(10350)


Dann wird das Remote-NDIS-kompatible Gerät Nr. 2 im Geräte-Manager, Netzwerkadapter, angezeigt.
SLN317287_en_US__6image(10351)

  1. Warten Sie, bis der Laptop die IP-Adresse 169.254.0.4 bezogen hat. Es handelt sich immer um die gleiche IP-Adresse. Es kann einige Sekunden dauern, bis die IP-Adressen abgerufen wurden. iDRAC ruft die IP-Adresse 169.254.0.3 ab.
Um zu überprüfen, ob der iDRAC reagiert, starten Sie den Ping-Befehl.

SLN317287_en_US__7image(10352)

  1. Jetzt können Sie mit der Verwendung der iDRAC-Netzwerkschnittstellen, wie z. B. der Webschnittstelle, RACADM, Redfish oder WSMan, beginnen. Um beispielsweise auf die iDRAC-Webschnittstelle zuzugreifen, öffnen Sie einen unterstützten Browser, geben Sie die Adresse 169.254.0.3 ein und drücken Sie die Eingabetaste. Das iDRAC-Anmeldefenster wird angezeigt.

SLN317287_en_US__8image(10353)

  1. Wenn iDRAC den USB-Anschluss verwendet, blinkt die LED und zeigt so Aktivität an. Die Blinkfrequenz beträgt 4 pro Sekunde. Trennen Sie nach Abschluss der gewünschten Aktionen das USB-Kabel vom System. Die LED erlischt.

  1. Wenn das Micro-USB-Kabel nicht erkannt werden kann, rufen Sie iDRAC Settings > Media and USB Port Settings > iDRAC Direct Only auf.

SLN317287_en_US__9image(10355)



Weitere Informationen finden Sie im Benutzerhandbuch für Integrated Dell Remote Access Controller 9 Version 3.31.31.31.
