PowerEdge : utilisation de la fonction iDRAC Direct

요약: Cet article explique comment utiliser iDRAC9 Direct pour gérer votre serveur PowerEdge.

이 문서는 다음에 적용됩니다. 이 문서는 다음에 적용되지 않습니다. 이 문서는 특정 제품과 관련이 없습니다. 모든 제품 버전이 이 문서에 나와 있는 것은 아닙니다.

증상

La fonction iDRAC Direct vous permet de connecter directement votre ordinateur portable au port USB de l’iDRAC. Cet article explique comment utiliser la fonction iDRAC Direct pour la gestion et la maintenance avancées des serveurs.


Sommaire :

  1. Configuration requise

  2. Étapes d’accès à l’interface iDRAC via le port USB


Configuration requise

Pour vous connecter à l'aide de la fonctionnalité Direct iDRAC, vous devez localiser le port microUSB devant le serveur. L'emplacement du port iDRAC Direct est généralement disponible ici :
SLN317287_en_US__1image(10347)
Figure1:R740 à titre d'exemple.

Vous trouverez ci-dessous l'image d'un câble USB vers microUSB (voir figure 2). Ce câble est nécessaire pour effectuer l'opération :
SLN317287_en_US__2image(10349)
Figure 2 : Câble USB vers microUSB




Étapes d’accès à l’interface iDRAC via le port USB

  1. Éteignez tous les réseaux sans fil et déconnectez-vous de tout autre réseau câblé.
  2. Assurez-vous que le port USB utilisé est activé.



SLN317287_en_US__3icon Remarque : Sur le serveur, vous pouvez activer ou désactiver le port USB iDRAC Direct à l’aide du BIOS du système. Accédez à System BIOS > Integrated Devices



SLN317287_en_US__4image(10346)

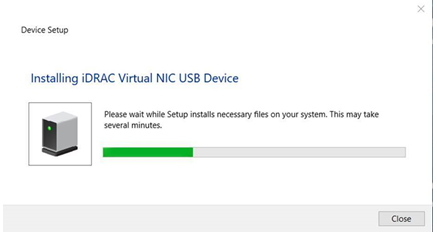

  1. Une fois que vous avez connecté le câble USB, l'ordinateur portable télécharge automatiquement le pilote « iDRAC Virtual NIC USB Device ».
SLN317287_en_US__5image(10350)


Ensuite, le Remote NDIS Compatible Device #2 s'affiche dans le Device Manager, Carte réseau.
SLN317287_en_US__6image(10351)

  1. Attendez que l’ordinateur portable obtienne l’adresse IP 169.254.0.4. Il s’agit toujours de la même adresse IP. L'acquisition des adresses IP peut prendre plusieurs secondes. iDRAC acquiert l'adresse IP 169.254.0.3.
Pour vérifier si l'iDRAC répond, lancez la commande ping.

SLN317287_en_US__7image(10352)

  1. Vous pouvez maintenant commencer à utiliser les interfaces réseau iDRAC, telles que l’interface Web, RACADM, Redfish ou WSMan. Par exemple, pour accéder à l'interface Web iDRAC, ouvrez un navigateur pris en charge, saisissez l'adresse 169.254.0.3 et appuyez sur Entrée. L’écran d’ouverture de session iDRAC s’affiche.

SLN317287_en_US__8image(10353)

  1. Lorsque iDRAC utilise le port USB, le voyant clignote pour indiquer une activité. La fréquence de clignotement est de 4 fois par seconde. Après avoir effectué les actions souhaitées, débranchez le câble USB du système. Le voyant s'éteint.

  1. Si le câble micro-USB ne peut pas être reconnu, accédez à iDRAC Settings > Media and USB Port Settings > iDRAC Direct Only.

SLN317287_en_US__9image(10355)



Pour plus d'informations, voir l'article Guide d'utilisation d'Integrated Dell Remote Access Controller 9 version 3.31.31.31
