Precision 3630 Tower Workstation: Visuele handleiding voor uw computer
Samenvatting: Dit artikel is een visuele handleiding voor de externe poorten en functies van het Precision 3630 Tower Workstation en enkele van de interne onderdelen zoals geleverd door Dell.
Dit artikel is van toepassing op
Dit artikel is niet van toepassing op
Dit artikel is niet gebonden aan een specifiek product.
Niet alle productversies worden in dit artikel vermeld.
Symptomen
Het volgende artikel biedt een visuele handleiding voor uw Precision 3630 Tower workstation en geeft een overzicht van de externe poorten en functies van uw pc.
Opmerking: Voor een meer gedetailleerde beschrijving van elke locatie gaat u naar de systeemhandleidingen op www.dell.com/support.
Inhoudsopgave:
Vooraanzicht

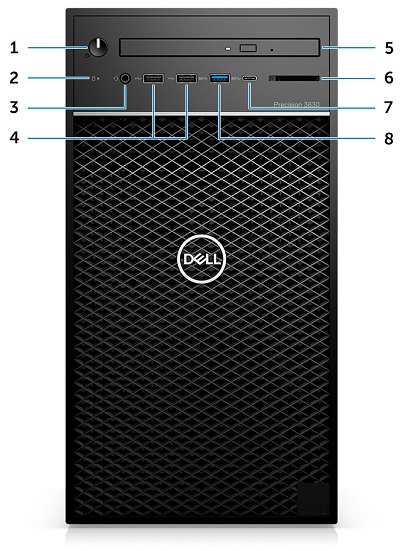

(Afb.1 Vooraanzicht)
| 1 | Aan-uitknop/diagnostische indicator | 2 | Activiteitslampje van harde schijf |
| 3 | 3,5 mm stereo headset / microfoon Combo-connector | 4 | USB 2.0 Type-A-connector x2 |
| 5 | Optisch station/CAC-lezer (optioneel) | 6 | Geheugenkaartlezer (optioneel) |
| 7 | USB 3.1 Type-C-connector | 8 | USB 3.1 Type-A-connector |
Achteraanzicht

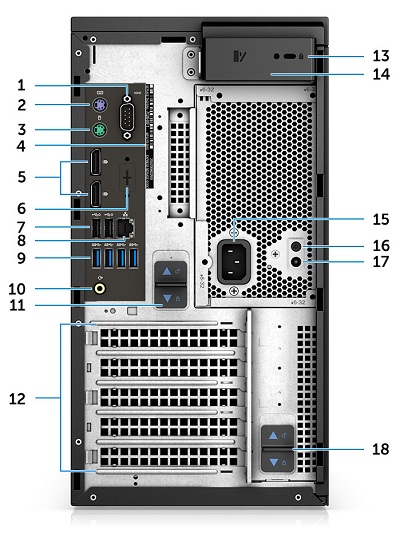

(Afb. 2. Achteraanzicht)
| 1 | Seriële connector | 2 | PS/2-toetsenbordconnector |
| 3 | PS/2-muisconnector | 4 | Servicetag |
| 5 | DisplayPort-connector x2 | 6 | Optioneel slot voor VGA-, DP-, HDMI-, Type-C-dochterkaarten |
| 7 | USB 2.0 Type-A-connector met SmartPower x2 | 8 | Netwerkconnector (NIC) |
| 9 | USB 3.1 Gen1-connector x4 | 10 | Lijnuitgangconnector audio |
| 11 | PSU-scharnier voor ontgrendelingsschuifje | 12 | Slots voor uitbreidingskaarten |
| 13 | Kensington-/hangslotsleuf | 14 | Ontgrendeling van afdekking |
| 15 | Voedingsconnector | 16 | Geïntegreerde zelftest (BIST) voor PSU (voedingseenheid) |
| 17 | Ingebouwde zelftest (BIST) LED voor PSU | 18 | PSU-scharnier voor ontgrendelingsschuifje |
Locatie servicetag

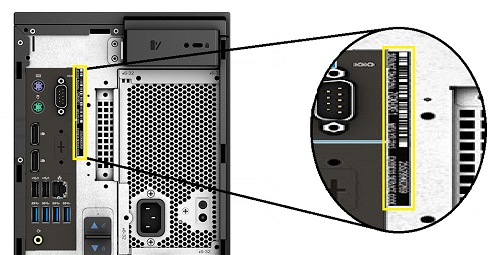

(Fig.3 Locatie servicetag)
Aanvullende info:
