Dell Performance 도킹 스테이션 WD19DC 또는 WD19DCS 사용 및 문제 해결 방법
Samenvatting: Dell Performance 도킹 스테이션 WD19DC 또는 WD19DCS 설정, 사용 및 문제 해결 방법에 대해 알아봅니다. 드라이버, 다중 모니터 설정 및 일반적인 문제 해결 단계에 대한 정보를 확인합니다.
Article content
Symptomen
Dell Performance 도킹 스테이션 WD19DC 또는 WD19DCS 듀얼 USB Type-C(USB-C) 케이블 인터페이스를 사용하여 모든 디바이스를 노트북에 연결하는 장치입니다. 노트북을 도킹 스테이션에 연결하면 각 장치를 노트북에 연결하지 않고도 모든 주변 기기에 액세스할 수 있습니다. (예를 들어, 마우스, 키보드, 스테레오 스피커, 외장 하드 드라이브 및 대형 화면 디스플레이.)
참고: Dell Performance 도킹 스테이션 WD19DC 또는 WD19DCS는 DisplayPort over USB-C를 지원하는 듀얼 USB-C 포트를 지원하는 노트북에서 작동합니다. WD19DC 또는 WD19DCS 도킹 스테이션은 듀얼 Thunderbolt 3 포트가 있는 노트북과도 호환됩니다.
Oorzaak
원인 정보가 없습니다.
Oplossing
스펙, 설정, 외부 모니터 연결, 일반적인 문제 해결 등에 대한 정보는 아래의 확장 섹션을 참조하십시오.
| 노트북 연결 | DisplayPort over USB-C Alt 모드 또는 Thunderbolt 3가 탑재된 듀얼 USB-C |
|---|---|
| 비디오 포트 |
|
| 오디오 포트(WD19DC만 해당) |
|
| 네트워크 포트 |
|
| USB 포트 |
|
| 전원 또는 DC 입력 |
|
| 전원 공급 | Dell 노트북
|
Dell Performance 도킹 스테이션 WD19DC 또는 WD19DCS는 DisplayPort over USB-C 프로토콜을 지원하는 듀얼 USB-C 포트가 있는 노트북에 사용하도록 설계되었습니다. 도킹 스테이션을 사용하기 전에 노트북에 듀얼 USB-C 포트가 있는지 확인하십시오.
| 제품 | 모델 번호 | WD19DC - 240W AC 어댑터, 210W 전원 공급 |
|---|---|---|
| Latitude | 3390 2-in-1, 3400, 3490, 3500, 3590 | 지원됨* |
| Latitude | 5280, 5289, 5290, 5290 2-in-1, 5300 2-in-1, 5300, 5400, 5480, 5490, 5500, 5580, 5590 | 지원됨* |
| Latitude | 5491 및 5591 | 지원됨* |
| Latitude | 7200 2-in-1, 7280, 7285, 7300, 7380, 7389, 7390, 7390 2-in-1, 7400, 7400 2-in-1, 7480, 7490 | 지원됨* |
| Dell Precision | 3520, 3530, 3540 | 지원됨* |
| Dell Precision | 5520, 5530, 5530 2-in-1 | 지원됨* |
| Dell Precision | 7520 및 7720 | 지원됨* |
| Dell Precision | 7530, 7730, 7740 | 권장 |
| Rugged | 5420, 5424, 7420 | 지원됨* |
| XPS | 9360, 9365, 9370, 9380 | 지원됨* |
| XPS | 9560 및 9575 | 지원됨* |
참고: *노트북에 연결된 도킹 스테이션의 단일 USB Type-C 케이블은 240W 전원 어댑터를 사용하여 130W 전력을 공급합니다.

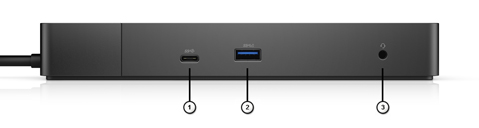

그림 1: Dell Performance 도킹 스테이션 WD19DC 또는 WD19DCS 전면 포트
| 1. | USB-C 3.1 Gen1 |
|---|---|
| 2. | USB 3.1 Gen1 |
| 3. | 헤드폰/마이크 세트(WD19DC만 해당) |
그림 2: Dell Performance 도킹 스테이션 WD19DC 또는 WD19DCS 후면 포트
| 1. | 오디오 라인 출력(WD19DC만 해당) |
|---|---|
| 2. | DisplayPort 1.4 |
| 3. | DisplayPort 1.4 |
| 4. | HDMI 2.0 |
| 5. | USB-C 3.1 Gen1(DP 1.4 포함) |
| 6. | USB 3.1 Gen1 2개 |
| 7. | Gigabit Ethernet |
| 8. | AC 전원 |
참고: Dell Performance 도킹 스테이션 WD19DC 또는 WD19DCS USB-C 포트가 있는 장치에서 작동하지 않습니다. 노트북에 DisplayPort over USB-C 프로토콜을 지원하는 듀얼 USB-C 포트가 있는지 확인합니다.
참고: 도킹 스테이션의 전원 버튼은 노트북의 전원 버튼과 똑같이 설계되었습니다. Dell Performance 도킹 스테이션 WD19DC 또는 WD19DCS 지원되는 Dell 노트북에 연결하면 두 번째 전원 버튼이 제공됩니다. 전원 버튼은 노트북의 전원 버튼처럼 작동합니다. 노트북을 켜거나 절전 모드로 전환하거나 강제로 종료할 수 있습니다. 지원되지 않는 Dell 노트북 또는 타사 노트북에 연결된 경우 전원 버튼은 작동하지 않습니다.
참고: 도킹 스테이션을 사용하기 전에 BIOS 및 Dell 도킹 스테이션 드라이버를 노트북에서 사용할 수 있는 최신 버전으로 업데이트합니다. 최신 버전은 Dell 드라이버 및 다운로드 웹 사이트에서 사용할 수 있습니다. 이전 BIOS 버전 및 드라이버를 사용할 경우 노트북에서 도킹 스테이션이 인식되지 않거나 최적으로 작동하지 않습니다.
Dell은 다음 애플리케이션을 사용하여 노트북 및 도킹 스테이션에 해당하는 BIOS, 펌웨어, 드라이버 및 중요 업데이트의 설치를 자동화할 것을 권장합니다.
- Dell | Update - Dell XPS 노트북 전용
- Dell Command | Update - Dell Latitude, Dell Precision 또는 XPS 노트북용
참고: Dell Update로 호스트 노트북의 소프트웨어 업데이트를 시작하려면 노트북에 대한 Dell WD19DC 또는 WD19DCS 도크 연결이 필요합니다.
Dell WD19DC 또는 WD19DCS 도킹 스테이션용 드라이버 다운로드 및 설치
- Dell 드라이버 및 다운로드 페이지로 이동합니다.
- PC 감지를 클릭하여 제품을 자동으로 감지하거나, 서비스 태그 또는 익스프레스 서비스 코드를 입력합니다 필드에 컴퓨터 서비스 태그를 입력하거나, 모든 제품 찾아보기를 클릭하여 컴퓨터 모델을 찾습니다.
- 운영 체제를 선택합니다.
- 컴퓨터에 최신 BIOS(Basic Input/Output System)를 다운로드하여 설치합니다. 이는 "BIOS" 섹션에서 수행할 수 있습니다.
참고: Dell 컴퓨터에서 BIOS를 업데이트하는 방법에 대한 자세한 내용은 Dell 기술 자료 문서를 참조하십시오. Dell BIOS 업데이트
- 컴퓨터에 최신 인텔 또는 Nvidia 또는 AMD 그래픽 드라이버를 다운로드하여 설치합니다. 이는 "비디오" 섹션에서 수행할 수 있습니다.
- 도킹 스테이션에 최신 Realtek USB 오디오 드라이버를 다운로드하여 설치합니다. 이 작업은 "도크/스탠드" 섹션에서 수행할 수 있습니다. (WD19DC만 해당)
- 도킹 스테이션에 최신 Realtek USB GBE 이더넷 컨트롤러 드라이버를 다운로드하여 설치합니다. 이 작업은 "도크/스탠드" 섹션에서 수행할 수 있습니다.
- 컴퓨터를 재시작합니다.
- 드라이버 업데이트 프로세스가 완료되면 도킹 스테이션을 사용하기 전에 AC 어댑터를 Dell WD19DC에 연결하거나 도크를 먼저 WD19DCS USB Type-C(USB-C) 케이블을 컴퓨터에 연결합니다.
참고: Dell 컴퓨터가 Thunderbolt 3를 지원하는 경우 인텔 Thunderbolt 컨트롤러 드라이버 및 인텔 Thunderbolt 3 펌웨어 업데이트 드라이버를 다운로드하여 설치합니다. 이는 "칩셋" 섹션에서 수행할 수 있습니다.
참고: Dell 드라이버 다운로드 및 설치 방법을 알아봅니다.
Dell Performance 도킹 스테이션 WD19DC 또는 WD19DCS 도킹 스테이션용 드라이버 설치에 대한 자세한 내용은 Dell 기술 문서를 참조하십시오. Dell Performance 도킹 스테이션 WD19DC 또는 WD19DCS 드라이버 설치 가이드
Microsoft Windows 운영 체제에는 VGA 그래픽 드라이버만 포함되어 있습니다. 최적의 그래픽 성능을 위해 노트북에 적용 가능한 최신 Dell 그래픽 드라이버를 설치하는 것이 좋습니다. 최신 버전은 "비디오" 섹션의 Dell 드라이버 및 다운로드 웹 사이트에서 사용할 수 있습니다.
참고:
- Latitude E-제품군 및 모바일 Dell Precision 노트북의 Nvidia 독립 그래픽 솔루션:
- 먼저, 노트북에 적용되는 인텔 미디어 어댑터 그래픽 드라이버를 설치합니다.
- 그다음, 노트북에 적용되는 Nvidia 독립 그래픽 드라이버를 설치합니다.
- Latitude E-제품군 및 모바일 Dell Precision 노트북의 AMD 독립 그래픽 솔루션:
- 먼저, 노트북에 적용되는 인텔 미디어 어댑터 그래픽 드라이버를 설치합니다.
- 그다음, 노트북에 적용되는 AMD 독립 그래픽 드라이버를 설치합니다.
도킹 스테이션을 노트북에 연결하고 모니터 및 기타 외부 디바이스를 연결하기 전에 필요한 드라이버를 모두 설치해야 합니다.
모니터와 함께 제공된 DisplayPort, HDMI 또는 USB-C 케이블을 사용하여 모니터를 도킹 스테이션에 연결합니다. 도킹 스테이션은 동시에 연결된 최대 6대*의 모니터(일부 Dell 노트북에서만 사용 가능)를 지원합니다. 도킹 스테이션에 여러 모니터를 연결할 때 지원되는 해상도에 대한 자세한 내용은 아래의 디스플레이 해상도 표를 참조하십시오.
여러 모니터 설정의 설정 및 문제 해결에 대한 자세한 내용은 다음 Dell 기술 문서를 참조하십시오. 듀얼 모니터 또는 다중 모니터를 설정하는 방법 또는여러 모니터 문제를 해결하는 방법
디스플레이 해상도 표
외부 모니터가 제대로 작동하려면 일정한 양의 대역폭이 필요합니다. 해상도가 높은 모니터에는 더 많은 대역폭이 필요합니다.
- HBR2는 DP 1.2(레인당 최대 링크 속도 5.4Gbps)입니다. DP 오버헤드가 있는 경우 유효 데이터 속도는 레인당 4.3Gbps입니다. DisplayPort가 DP 1.2 프로토콜을 지원하는 경우 노트북은 HBR2를 지원합니다.
- HBR3는 DP 1.4(레인당 최대 링크 속도 8.1Gbps)입니다. DP 오버헤드가 있는 경우 유효 데이터 속도는 레인당 6.5Gbps입니다. DisplayPort가 DP 1.4 프로토콜을 지원하는 경우 노트북은 HBR3를 지원합니다.
참고: 노트북의 DisplayPort가 DP 1.2 또는 DP 1.4 프로토콜을 지원하는지 확인하려면 Dell 노트북의 사용자 설명서를 참조하십시오.
| 해상도 |
필수 최소 대역폭 |
|---|---|
| FHD(1920 x 1080) 1개 @60Hz | 3.2Gbps |
| QHD(2560 x 1440) 1개 @60Hz | 5.6Gbps |
| 4k(3840 x 2160) 1개 @30Hz | 6.2Gbps |
| 4k(3840 x 2160) 1개 @60Hz | 12.5Gbps |
참고: 다음 표는 이중 케이블 연결 상황에 대해서만 설명하며 단일 Type-C 케이블을 사용하는 컴퓨터는 지원하지 않습니다.
| DisplayPort 가용 대역폭 | 단일 디스플레이(최고 해상도) | 듀얼 디스플레이(최고 해상도) | 트리플 디스플레이(최고 해상도) | 쿼드 디스플레이(최고 해상도) |
|---|---|---|---|---|
| HBR2(HBR2 x4 레인 - 17.2Gbps) |
|
|
|
|
| HBR3(HBR3 x4 레인 - 25.9Gbps) |
|
|
|
데이지 체인 사용:
|
참고: Linux 운영 체제가 내장형 디스플레이를 물리적으로 끌 수 없습니다. 외부 디스플레이 번호는 위 표에 나열된 디스플레이 번호보다 1개 적습니다.
디스플레이 포트 데이터 속도가 HBR2인 경우 Linux가 지원하는 최대 해상도는 8192 x 8192입니다(내장형 디스플레이와 외부 디스플레이로 계산됨).
디스플레이 포트 데이터 속도가 HBR2인 경우 Linux가 지원하는 최대 해상도는 8192 x 8192입니다(내장형 디스플레이와 외부 디스플레이로 계산됨).
참고: 특수 그래픽 모드에서 AMD 및 nVIDIA가 함께 지원되는 구성입니다. 이 모드는 Dell Precision 모바일 워크스테이션 7530 및 7730의 BIOS에 나열되어 있으며 스위처블이 활성화된 경우 특수 그래픽 모드를 활성화해야 합니다.
AMD 그래픽이 탑재된 Dell Precision 7530 및 Dell Precision 7730은 듀얼 4K@60 Hz 비 HDR 모니터만 지원합니다. 두 모니터가 DP 포트 2개에 연결되어 있는 경우입니다. (HDMI에 연결되어 있지 않습니다.)
AMD 그래픽이 탑재된 Dell Precision 7530 및 Dell Precision 7730은 듀얼 4K@60 Hz 비 HDR 모니터만 지원합니다. 두 모니터가 DP 포트 2개에 연결되어 있는 경우입니다. (HDMI에 연결되어 있지 않습니다.)
참고: WD19 제품군의 모든 도크 후면에 있는 HDMI 및 MFDP(Multi-Function DisplayPort) Type-C 포트가 전환됩니다. HDMI 및 MFDP Type-C는 듀얼 모니터를 동시에 지원할 수 없습니다. 이러한 포트 중 하나만 디스플레이 장치로 사용할 수 있습니다.
참고: 고해상도 모니터를 사용하는 경우 그래픽 드라이버는 모니터 사양 및 디스플레이 구성에 따라 판단합니다. 일부 해상도는 지원되지 않을 수 있으므로 인텔 그래픽 미디어 컨트롤 패널에서 제거됩니다.
해상도 지원은 모니터의 EDID(Extended Display Identification Data) 해상도에 따라 다릅니다.
해상도 지원은 모니터의 EDID(Extended Display Identification Data) 해상도에 따라 다릅니다.
| 증상 | 가능한 해결책 |
|---|---|
| 도킹 스테이션이 켜지지 않습니다. |
|
| 도킹 스테이션의 HDMI(High Definition Multimedia Interface) 또는 DP(DisplayPort) 포트에 연결된 모니터에 비디오가 표시되지 않습니다. |
|
| 연결된 모니터의 화면이 왜곡되거나 깜박입니다. |
|
| 연결된 모니터의 화면이 확장 모니터로 표시되지 않습니다. |
|
| 오디오 커넥터가 작동하지 않거나 오디오가 지연됩니다. (WD19DC만 해당) |
|
| 도킹 스테이션의 USB 포트가 작동하지 않습니다. |
|
| HDCP 컨텐츠가 연결된 모니터에 표시되지 않습니다. |
참고: 도킹 스테이션에 연결된 모니터/디스플레이는 HDCP 2.2를 지원해야 합니다.
|
| LAN 포트가 작동하지 않습니다. |
|
| 호스트에 연결된 후 케이블 LED가 켜지지 않습니다. |
|
| OS 이전 환경에서 USB 포트가 작동하지 않습니다. | BIOS에 USB Configuration 페이지가 있을 경우 다음 옵션이 선택되어 있는지 확인합니다.
|
| 도크에서 PXE 부팅이 작동하지 않습니다. | BIOS에 내장형 NIC 페이지가 있는 경우 w/PXE 활성화를 선택합니다. 노트북의 BIOS Setup에 USB Configuration 페이지가 있을 경우 다음 옵션이 선택되어 있는지 확인하십시오.
|
| USB 부팅이 작동하지 않습니다. | BIOS에 USB Configuration 페이지가 있을 경우 다음 옵션이 선택되어 있는지 확인합니다.
|
| Type-C 케이블이 연결되어 있지만, Dell BIOS Setup의 Battery Information 페이지에 AC 어댑터가 "Not Installed"로 표시됩니다. |
|
| 도킹 스테이션에 연결된 주변 기기가 OS 이전 환경에서 작동하지 않습니다. | 노트북의 BIOS Setup에 USB Configuration 페이지가 있을 경우, 다음 옵션을 확인하여 OS 이전 환경에서 도킹 스테이션 기능을 활성화하십시오.
|
| 도킹 스테이션이 노트북에 연결되어 있을 때 "시스템에 크기가 낮은 전원 어댑터를 연결했습니다"라는 알림 메시지가 표시됩니다. |
|
| 전원 어댑터 용량 부족 경고 메시지가 표시되고 케이블 LED가 꺼져 있습니다. |
|
| 외부 디스플레이가 없고 USB 또는 데이터 및 케이블 LED가 꺼져 있습니다. |
|
| 노트북 또는 도크를 이동하면 케이블 LED가 꺼집니다. |
|
| 다중 모니터 문제 해결 |
|
| Ubuntu ® 18.04 LTS를 사용하면 도킹 스테이션이 노트북에 연결되어 있을 때 WIFI가 꺼집니다. 노트북을 재부팅한 후 WIFI가 다시 켜집니다. |
|
Extra informatie
권장 문서
다음은 사용자가 관심 있을 만한, 이 주제와 관련된 몇 가지 권장 문서입니다.
Dell Performance 도킹 스테이션 WD19DC 또는 WD19DCS 사용
이 비디오를 통해 Dell Performance 도킹 스테이션 WD19DC 또는 WD19DCS 사용 방법을 알아보십시오.
시간: 03:02(분:초 형식)
사용 가능한 경우 이 비디오 플레이어의 Settings 또는 CC 아이콘을 사용하여 선택 자막 언어 설정을 선택할 수 있습니다.
자주 묻는 질문
Dell Performance 도킹 스테이션 WD19DC 또는 WD19DCS는 DisplayPort over USB-C를 지원하는 듀얼 USB-C 포트를 지원하는 노트북에서 작동합니다. WD19DC 또는 WD19DCS 도킹 스테이션은 듀얼 Thunderbolt 3 포트가 있는 노트북과도 호환됩니다.
참고: 노트북에서 사용할 수 있는 USB-C 포트 유형에 대한 자세한 내용은 노트북의 사용자 가이드를 참조하십시오.
USB Type-C라고도 하는 USB-C는 단일 케이블을 통해 데이터와 전원을 모두 전송하는 업계 표준 커넥터입니다. USB-C는 일반적인 커넥터 유형입니다. 다양한 프로토콜을 구현할 수 있습니다. (예를 들어, USB 2.0, USB 3.0, USB Power Delivery, DisplayPort over USB-C 및 Thunderbolt 3과 같은 대체 모드. 자세한 내용은 다음을 참조하십시오. USB Type-C 가이드
DISPLAYPort over USB-C를 사용하면 전체 DisplayPort AV 성능을 제공할 수 있습니다. (4K 이상의 모니터 해상도 구동) SuperSpeed USB(USB 3.1) 데이터 및 최대 100W의 전원으로, 양방향 플러그 방향과 케이블 방향의 편리성을 제공합니다. DisplayPort는 USB-C를 통해 전송된 최초의 AV 프로토콜입니다.
USB-C 포트가 DisplayPort over USB-C를 지원하는지 손쉽게 확인하려면 USB-C 포트 옆에 있는 DisplayPort 아이콘을 찾으십시오.
도킹 스테이션을 사용하기 전에 노트북에 도킹 스테이션을 지원하도록 설계된 DisplayPort over USB-C 또는 Thunderbolt 3 포트가 있는지 확인합니다.
Dell Performance 도킹 스테이션 WD19DC 또는 WD19DCS는 특정 Dell 노트북에 대한 테스트를 거쳤습니다. 완전히 테스트되고 지원되는 Dell 노트북 목록을 찾으려면 도킹 스테이션의 사용자 설명서를 참조하십시오. 듀얼 USB-C 포트가 있는 타사 노트북에서는 기능이 제한되거나 작동하지 않을 수 있습니다.
Dell Performance 도킹 스테이션 WD19DC 또는 WD19DCS는 다음과 같은 상황에서 USB-C 케이블을 통해 노트북에 전원을 공급합니다.
Dell 노트북
- 210W - Dell Precision 모바일 워크스테이션 7000 시리즈(240W AC 어댑터 포함)
- 240W AC 어댑터가 포함된 130W Dell 노트북(단일 케이블로 연결)
타사 노트북
- USB Power Delivery 3.0용으로 90W 지원(단일 케이블 연결)
- 온도가 팬을 트리거합니다. 도크 팬은 도크가 열 임계값을 트리거할 만큼 충분히 뜨거울 때까지 회전하지 않습니다.
- 반대로 도크가 충분히 식지 않으면 노트북에서 도크를 분리해도 팬이 멈추지 않습니다.
- 팬 소음이 크게 들리면, 도크가 과열된 상태임을 경고하는 것입니다. 예를 들어, 도크의 환기구가 막혀 있거나 도크가 고온(35C 초과)의 환경에서 작동 중일 수 있습니다. 도크에서 이러한 비정상 상태를 해결합니다. 비정상 상태를 해결하지 않으면, 최악의 경우 도크가 과열 방지 메커니즘을 통해 종료됩니다. 이 경우 노트북에서 Type-C 케이블을 분리하고 도크의 전원을 끄십시오. 그다음, 도크 전원을 연결하여 도크를 다시 온라인으로 복구합니다.
- 이는 정상적인 것입니다. 도크의 AC 어댑터를 처음 연결하면 팬이 회전하지만 곧 꺼집니다.
- 도크 팬은 두 가지 회전 속도로 설계되었습니다. 도크는 낮은 팬 속도로 작동합니다. 도크에 심한 부하를 가하거나 고온의 환경에서 작동하면 도크 팬이 고속으로 작동할 수 있습니다. 그러나 이는 정상적인 작동이며, 작업 부하에 따라 팬이 저속/고속으로 작동합니다.
- Dell Performance 도킹 스테이션 WD19DC 또는 WD19DCS는 노트북에 연결하지 않고도 모바일 또는 파워 뱅크를 충전할 수 있습니다. 도크가 외부 전원에 연결되어 있는지 확인합니다. 도크가 뜨거워지면 도킹 팬이 자동으로 회전합니다. 이는 정상적인 작동입니다.
- 새 디바이스가 연결되면 USB 허브 드라이버가 플러그 앤 플레이 관리자에게 새 디바이스가 감지되었음을 나타냅니다. 플러그 앤 플레이 관리자는 모든 디바이스의 하드웨어 ID에 대해 허브 드라이버를 쿼리한 후 새 디바이스를 설치해야 한다는 것을 Windows 운영 체제에 알립니다. 이 시나리오에서 하드웨어 설치 창이 표시됩니다.
- 1단계: 새 디바이스 식별
- USB 디바이스용 식별자
- Dell 도크는 AC 전원으로만 작동하도록 설계되었으며 노트북의 전원을 지원하지 않습니다. (노트북 Type-C 포트 기반) 전원이 손실되면 도크의 모든 디바이스가 작동하지 않습니다. AC 전원을 복원하는 경우에도 도크가 여전히 제대로 작동하지 않을 수 있습니다. 도크는 여전히 노트북의 Type-C 포트와 적절한 전원 계약을 협상하고 노트북 EC-도크-도크-EC 연결을 설정해야 하기 때문입니다.
