PowerEdge: Backplane-strømkablet på R240 er en komponent i den kablede PSU

Samenvatting: Vær opmærksom på, at backplane-strømkablet er en komponent i den kablede strømforsyningsenhed på R240 PowerEdge-serveren.

Dit artikel is van toepassing op Dit artikel is niet van toepassing op Dit artikel is niet gebonden aan een specifiek product. Niet alle productversies worden in dit artikel vermeld.
Bekijk andere hulpbronnen

Instructies

Find installations- og servicemanualen til Dell Technologies PowerEdge R240 på R240 – Installations- og servicemanual

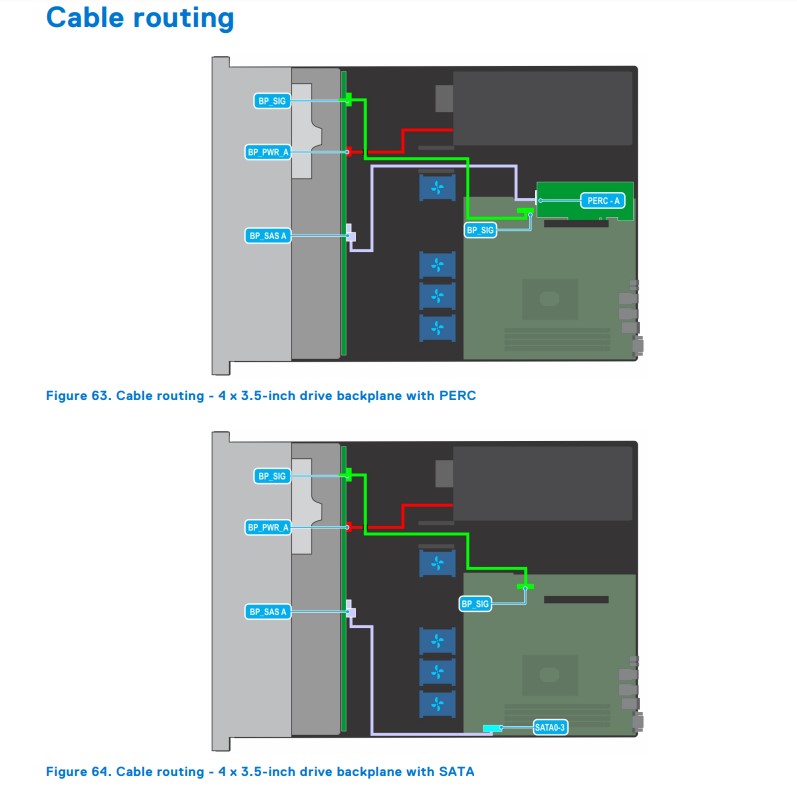

Se diagrammet nedenfor for føring af backplane-kabel (det kabel, der er angivet med rødt, er backplane-strømkablet).
Kabelføring for backplane

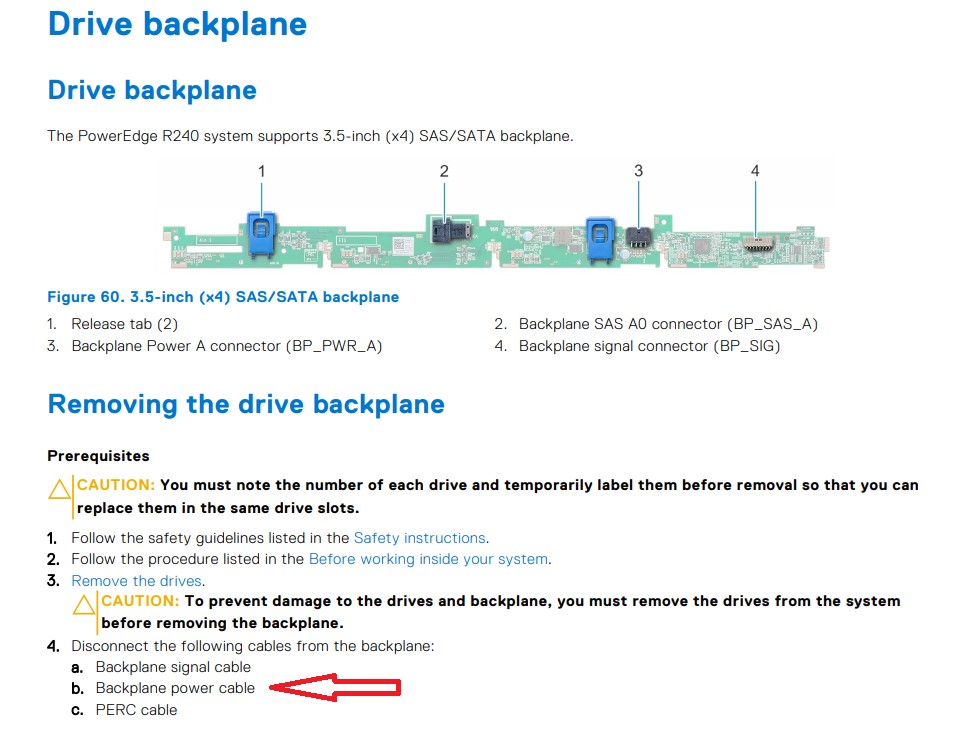

Backplane-stik på nedenstående diagram:
Bagpladestik

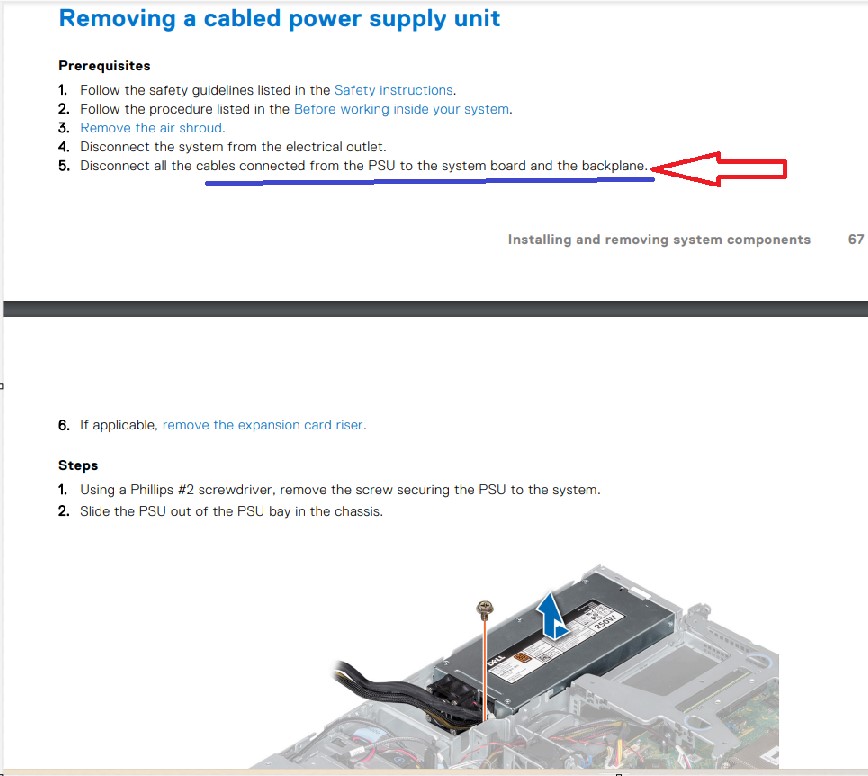

Kabeltilsluttet PSU

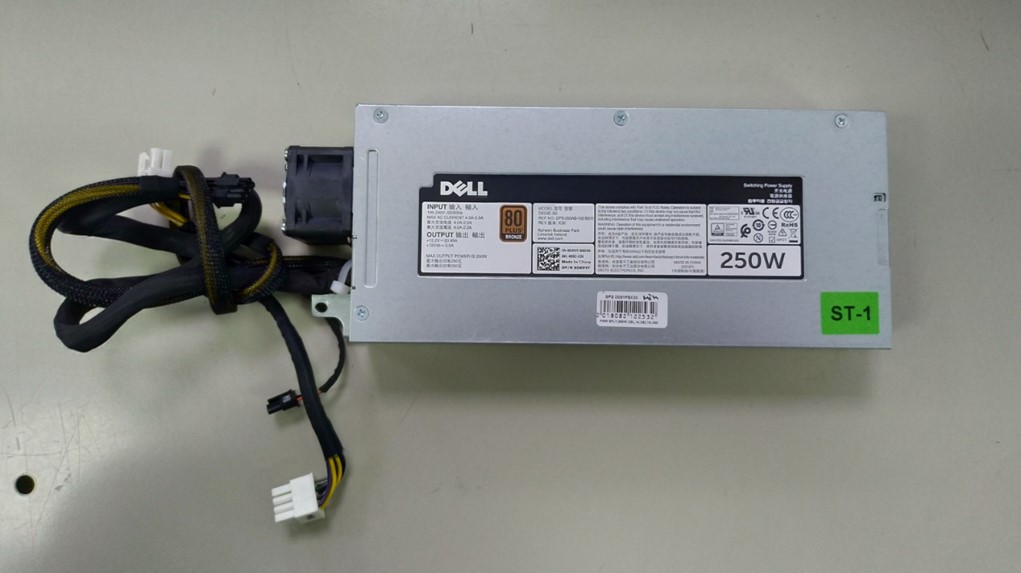

R240-serverens tætte kig på kabelstrømforsyningsenheden (PSU) er vist nedenfor.
PSU og dens kabler
