PowerEdge: Napájecí kabel propojovacího rozhraní na R240 je součástí kabelové jednotky napájecího zdroje

Samenvatting: Mějte na paměti, že napájecí kabel propojovacího rozhraní je součástí kabelového napájecího zdroje na serveru R240 PowerEdge.

Dit artikel is van toepassing op Dit artikel is niet van toepassing op Dit artikel is niet gebonden aan een specifiek product. Niet alle productversies worden in dit artikel vermeld.
Bekijk andere hulpbronnen

Instructies

Instalační a servisní příručku pro server R240 společnosti Dell Technologies naleznete na stránce Instalační a servisní příručka serveru R240.

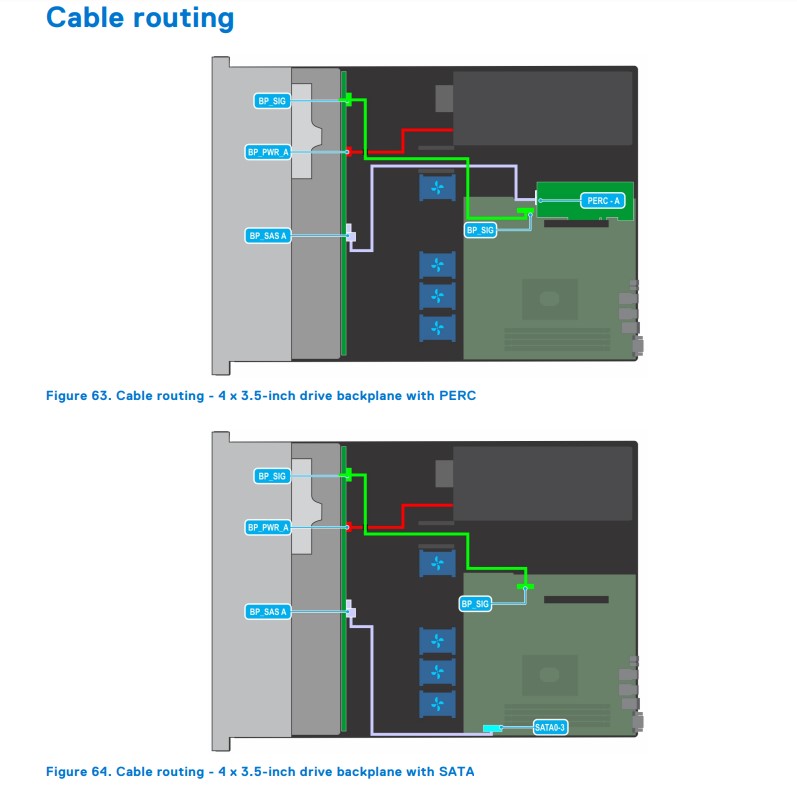

Vedení kabelu propojovacího rozhraní je znázorněno na níže uvedeném schématu (červeně označený kabel je napájecí kabel propojovacího rozhraní).
Vedení kabelů desky backplane

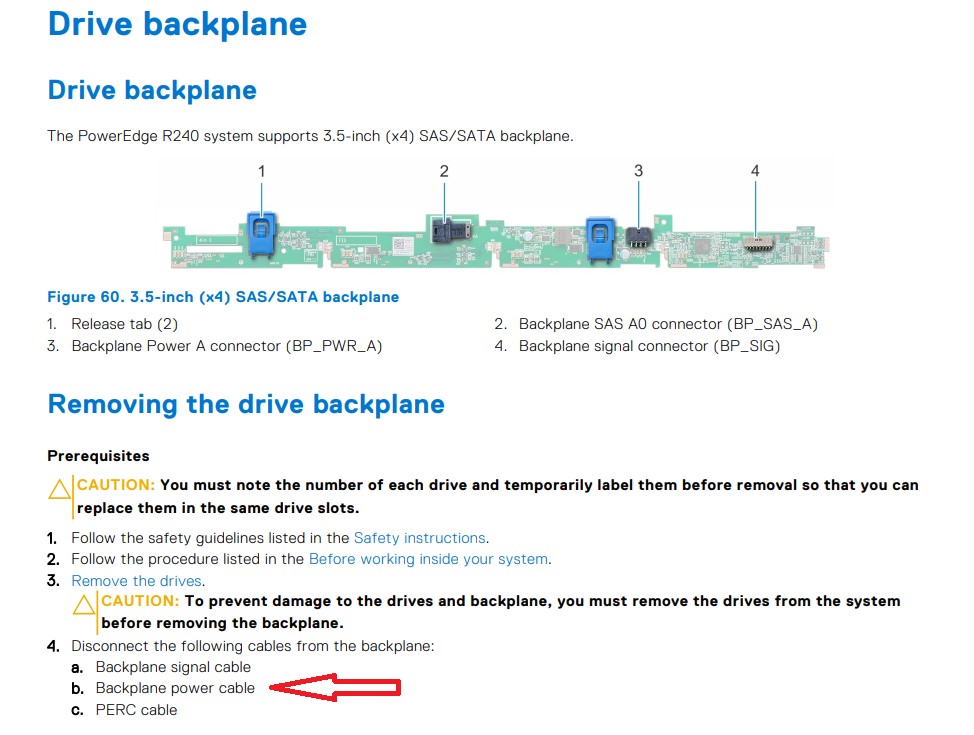

Konektory propojovacího rozhraní na následujícím schématu:
Konektor propojovacího rozhraní

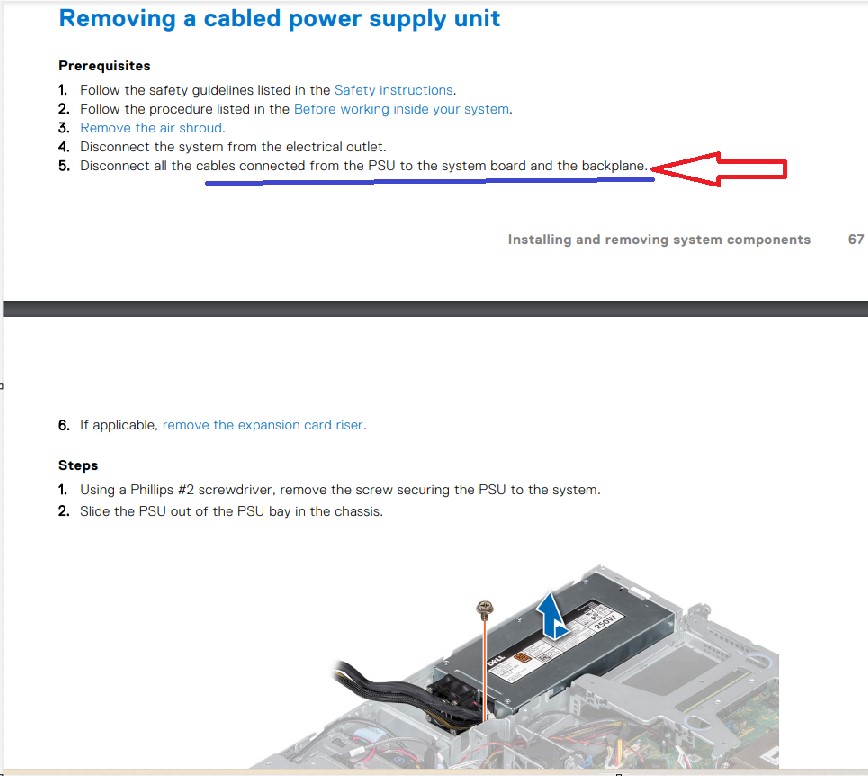

Kabelový napájecí zdroj

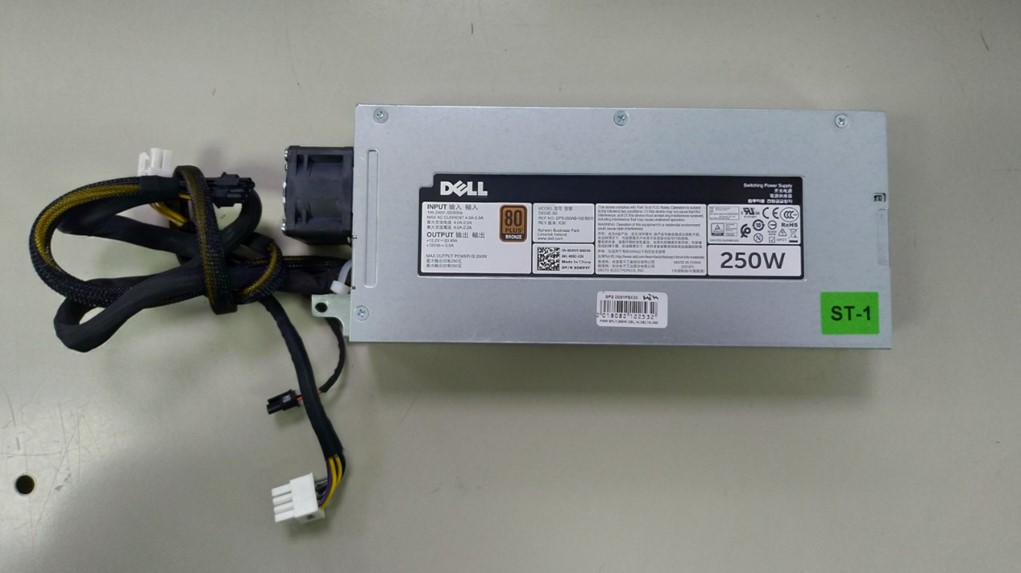

Níže je uveden podrobný pohled na kabelovou napájecí jednotku (PSU) serveru R240.
Jednotka PSU a kabely
