PowerEdge: O cabo de alimentação do backplane no R240 é um componente da PSU cabeada

Samenvatting: Lembre-se de que o cabo de alimentação do backplane é um componente da unidade de distribuição de energia cabeada no servidor PowerEdge R240.

Dit artikel is van toepassing op Dit artikel is niet van toepassing op Dit artikel is niet gebonden aan een specifiek product. Niet alle productversies worden in dit artikel vermeld.
Bekijk andere hulpbronnen

Instructies

Encontre o manual de instalação e serviço do Dell Technologies PowerEdge R240 no manual de instalação e serviço do R240

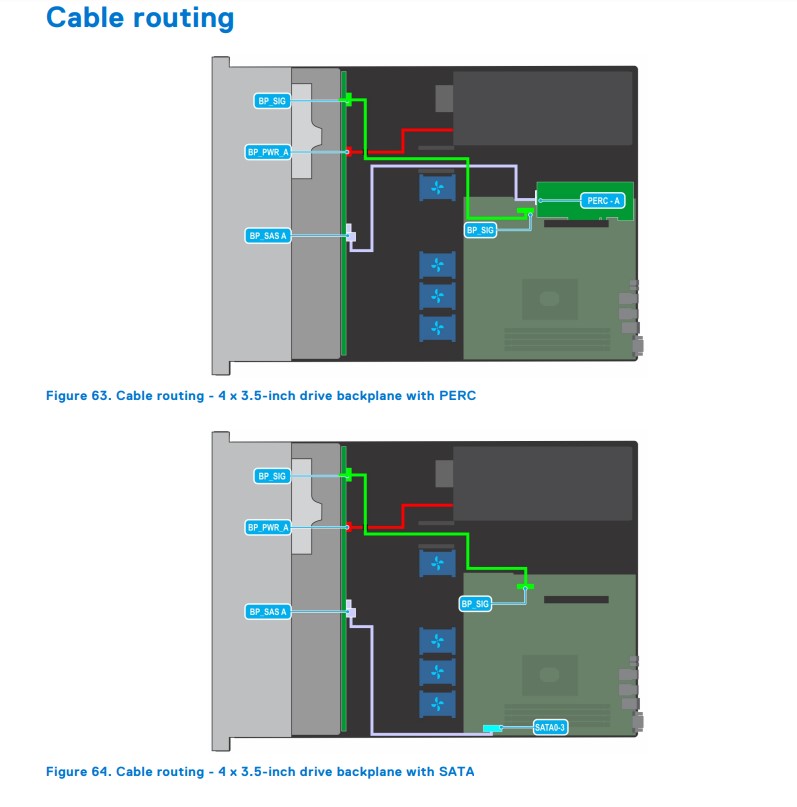

Consulte o diagrama abaixo para saber como passar o cabo do backplane (o cabo indicado em vermelho é o cabo de alimentação do backplane).
Roteamento do cabo do backplane

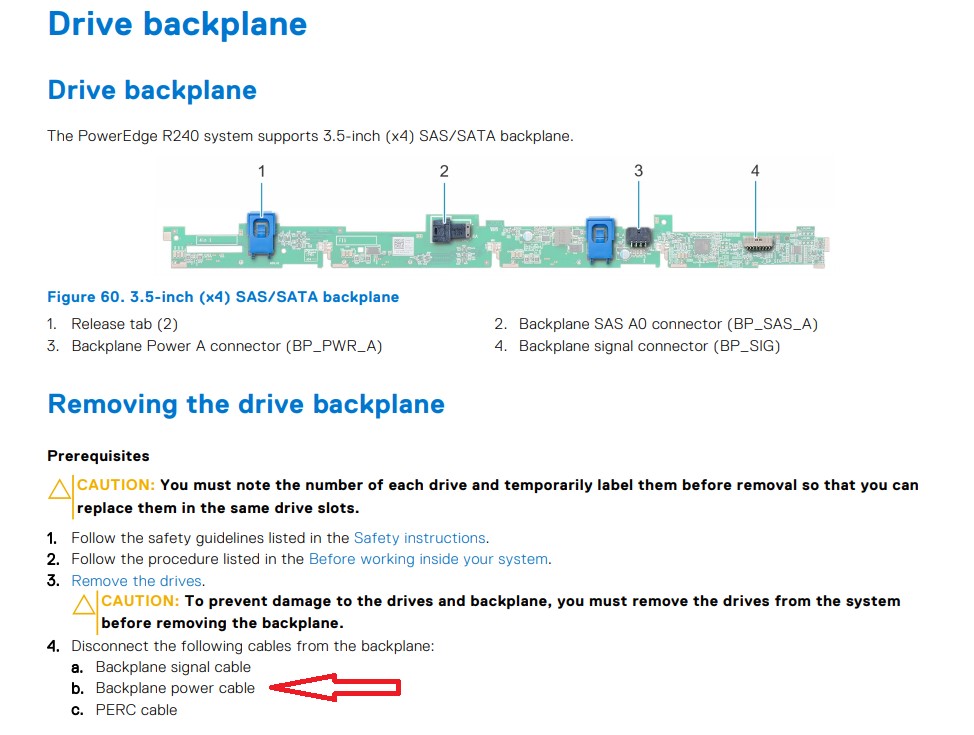

Conectores de backplane no diagrama abaixo:
Conector do backplane

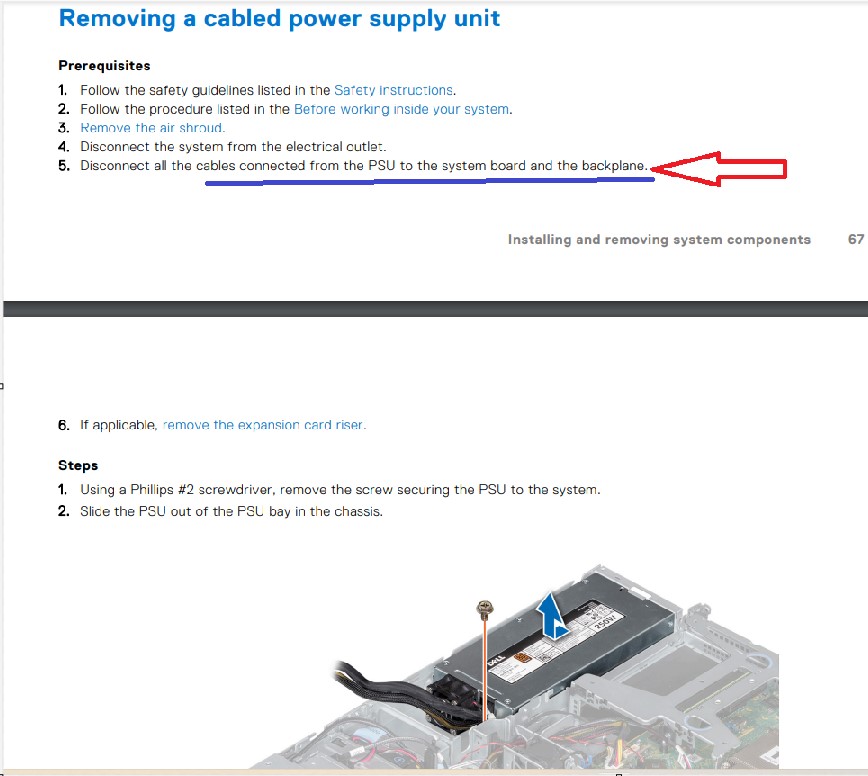

PSU cabeada

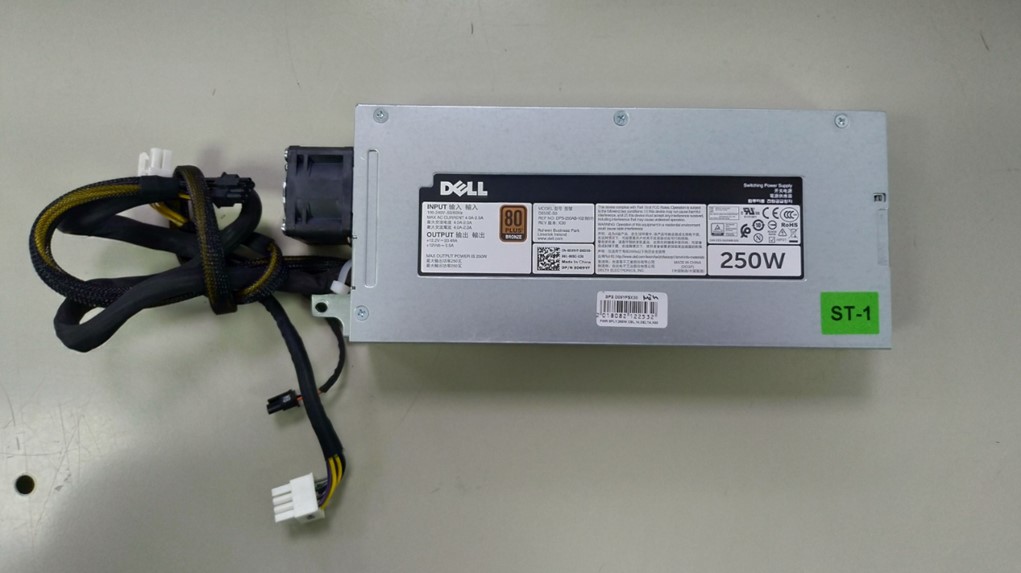

A análise atenta da unidade de distribuição de energia (PSU) a cabo do servidor R240 é mostrada abaixo.
PSU e seus cabos
