PowerEdge: The backplane Power Cable on R240 is a Component of the Cabled PSU
Samenvatting: Be advised that the backplane Power Cable is a component of the Cabled Power Supply unit on the R240 PowerEdge Server.
Dit artikel is van toepassing op
Dit artikel is niet van toepassing op
Dit artikel is niet gebonden aan een specifiek product.
Niet alle productversies worden in dit artikel vermeld.
Instructies
Kindly find the Dell Technologies PowerEdge R240 Installation and Service Manual on R240 Installation and Service Manual

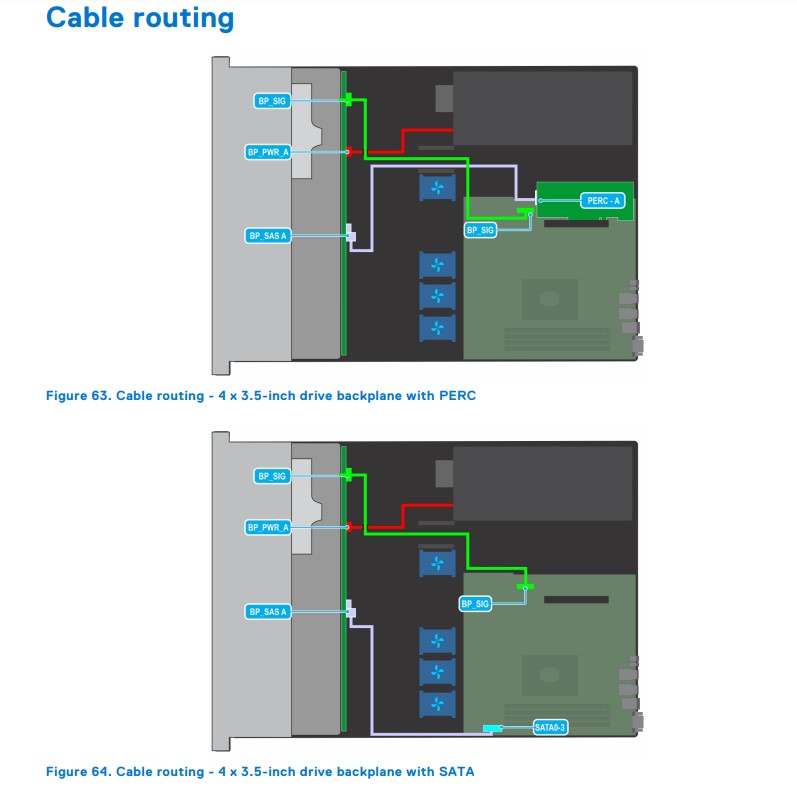

See the diagram below for backplane cable routing (the cable indicated in red is the backplane power cable).

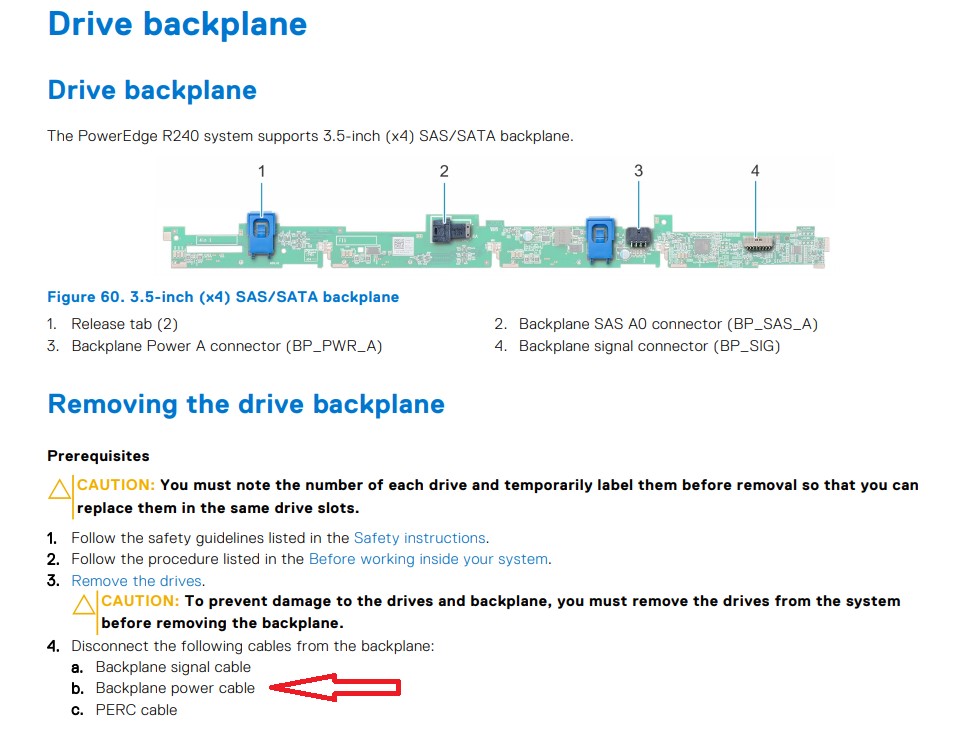

Backplane connectors on the diagram below:

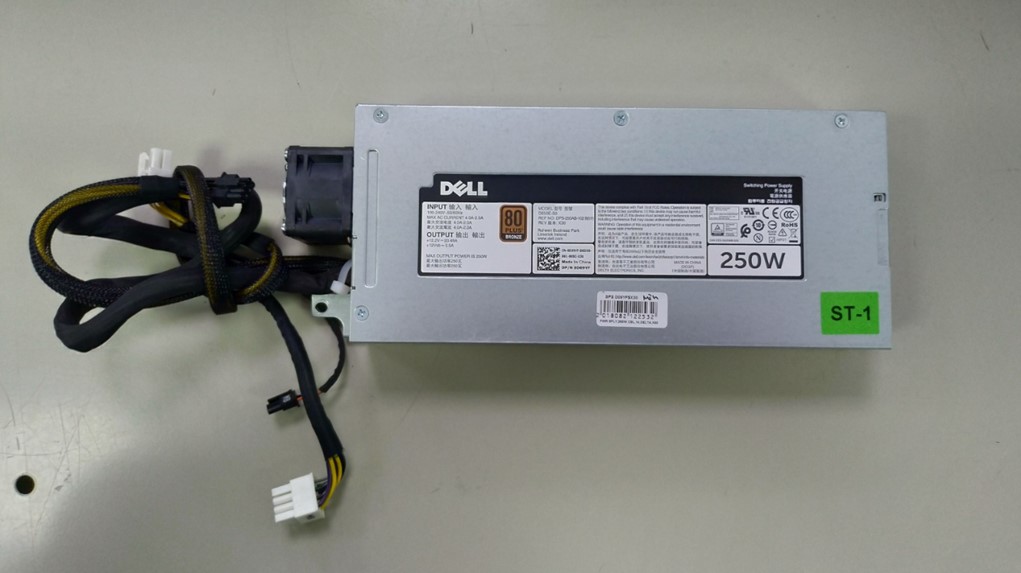

The R240 Server's cable power supply unit (PSU) close look is shown below.
