R750 DSS: NVIDIA Mellanox BlueField-2 DPU-kaart DPN-GRNMC PCIe-koppelingstraining mislukt

De NVIDIA Mellanox MT42822 BlueField-2 100G DPU-kanaalkaart, DPN# GRNMC, is een DSS-gekwalificeerde DPU-adapter die mogelijk is uitgerust met sommige DSS-geconfigureerde PowerEdge servers volgens sommige DSS/RCI gebruikersspecifieke vereisten.
Deze adapter is gekwalificeerd en wordt ondersteund door NVIDIA DOCA 1.5.1 of latere versies door het Dell DSS/RCI engineeringteam.
Als de DOCA-image wordt gewijzigd in een eerdere versie dan 1.5.1 op deze specifieke adapter, kunnen meerdere storingssymptomen op de server worden waargenomen.
Bijvoorbeeld:

1. PCIe-koppelingstrainingsfout UEFI0067 is vastgelegd in het iDRAC/LifeCycle-logboek:


2. Het hostbesturingssysteem (OS) kan de DPU-adapter niet initialiseren.

[  133.575847] kernel: mlx5_core 0000:ca:00.1: firmware version: 24.35.2000
[  133.576304] kernel: mlx5_core 0000:ca:00.1: 252.048 Gb/s available PCIe bandwidth (16.0 GT/s PCIe x16 link)
[  153.576974] kernel: mlx5_core 0000:ca:00.1: wait_fw_init:195:(pid 821): Waiting for FW initialization, timeout abort in 100s
[  173.584974] kernel: mlx5_core 0000:ca:00.1: wait_fw_init:195:(pid 821): Waiting for FW initialization, timeout abort in 79s
[  193.592974] kernel: mlx5_core 0000:ca:00.1: wait_fw_init:195:(pid 821): Waiting for FW initialization, timeout abort in 59s
[  213.600975] kernel: mlx5_core 0000:ca:00.1: wait_fw_init:195:(pid 821): Waiting for FW initialization, timeout abort in 39s
[  233.608975] kernel: mlx5_core 0000:ca:00.1: wait_fw_init:195:(pid 821): Waiting for FW initialization, timeout abort in 19s
[  253.584980] kernel: mlx5_core 0000:ca:00.1: mlx5_function_setup:960:(pid 821): Firmware over 120000 MS in pre-initializing state, aborting
[  253.586029] kernel: mlx5_core 0000:ca:00.1: init_one:1366:(pid 821): mlx5_load_one failed with error code -16
[  253.587272] kernel: mlx5_core: probe of 0000:ca:00.1 failed with error -16

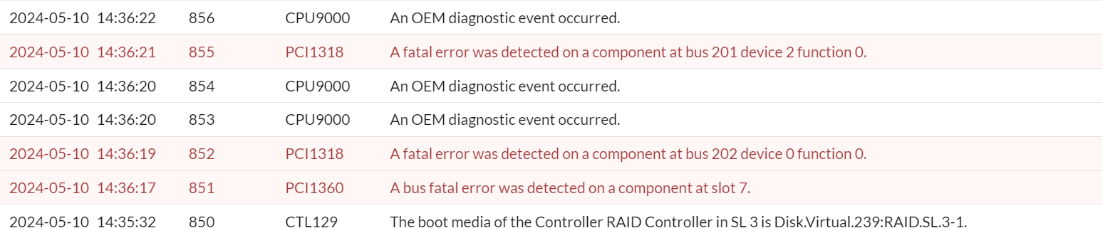

3. Fatale foutgebeurtenissen van de PCIe-bus worden vastgelegd in het iDRAC/Lifecycle-logboek, wijzend naar het slot waar de DPU-adapter is geïnstalleerd.

DSS/RCI engineering heeft twee modellen van de Mellanox BlueField-2 DPU-kanaaladapter gekwalificeerd.

1. 32 GB NVIDIA Mellanox BlueField2 DPU-kaart (DPN#CH5RM, Model# MBF2H516A-CEEOT)
2. 128 GB NVIDIA Mellanox BlueField2 DPU-kaart (DPN#GRNMC, Model# MBF2H516C-CECOT)

Op de vorige DOCA 1.5.0 LTS-release wordt slechts één model ondersteund. DPN#CH5RM
Vanaf de release van DOCA 1.5.1 LTS worden beide modellen, DPN#CH5RM en DPN#GRNMC ondersteund.
NVIDIA Mellanox raadt DOCA package (LTS) 1.5.7 of nieuwer aan.

Als de Dell PowerEdge server de genoemde storingssymptomen ervaart met de DSS-gekwalificeerde NVIDIA Mellanox BlueField2 DPU-adapter (DPN#GRNMC), moet u ervoor zorgen dat de DOCA 1.5.1 LTS of een latere versie correct is geïnstalleerd.

Als de DOCA-image wordt vernieuwd naar een oudere niet-ondersteunde versie op deze 128G DPU-adapter, gebruikt u de volgende procedure om de DPU te herstellen:

Installeer DOCA Host Drivers gevonden op https://developer.nvidia.com/networking/doca
voorbeeld: Voor Ubuntu 20.04-hostbesturingssysteem

1. wget https://content.mellanox.com/DOCA/DOCA_v2.7.0/host/doca-host_2.7.0-204000-24.04-ubuntu2004_amd64.deb

2. dpkg -i doca-host_2.7.0-204000-24.04-ubuntu2004_amd64.deb
   apt-get update
   apt install doca-all

Download en installeer het nieuwste BF2 DOCA-pakket.

1. wget https://content.mellanox.com/BlueField/BFBs/Ubuntu22.04/bf-bundle-2.7.0-33_24.04_ubuntu-22.04_prod.bfb

2. bfb-install --bfb bf-bundle-2.7.0-33_24.04_ubuntu-22.04_prod.bfb --rshim rshim0

Zodra de DOCA-installatie op BF2 is voltooid, zet u de BF2 terug.

1. echo "SW_RESET 1" > /dev/rshim0/mis
