PowerEdge: De compatibiliteit van de netwerkkaart controleren

Controleren of een netwerkinterfacekaart (NIC) wordt ondersteund op een PowerEdge server.

Inhoudsopgave:

• Is het een Dell NIC waarop Dell firmware wordt uitgevoerd?
• Controleer het type NIC-interface
• Bekijk beschikbare risers en slots
• Controleer de ondersteuning voor OS-hardwarecompatibiliteitslijst (HCL)
• Controleer beschikbare firmware-updates op de supportwebsite

Is het een Dell NIC waarop Dell firmware wordt uitgevoerd?

Als op de NIC geen Dell firmware wordt uitgevoerd, kunnen er onverwachte resultaten optreden met de NIC die in de server is geïnstalleerd.

• Zonder Dell firmware kan serverhardware niet goed communiceren met de NIC.
• Dit kan symptomen veroorzaken zoals verhoogde ventilatorsnelheden, omdat de server de temperatuur mogelijk niet goed kan controleren.
• Firmware-updates zijn niet mogelijk vanuit de IDRAC omdat firmwarebestanden van andere leveranciers dan Dell niet worden ondersteund.
• Drivercompatibiliteit kan een probleem zijn omdat de Dell drivers worden gevalideerd aan de hand van Dell firmwareversies.

Terug naar boven

Controleer het type NIC-interface:

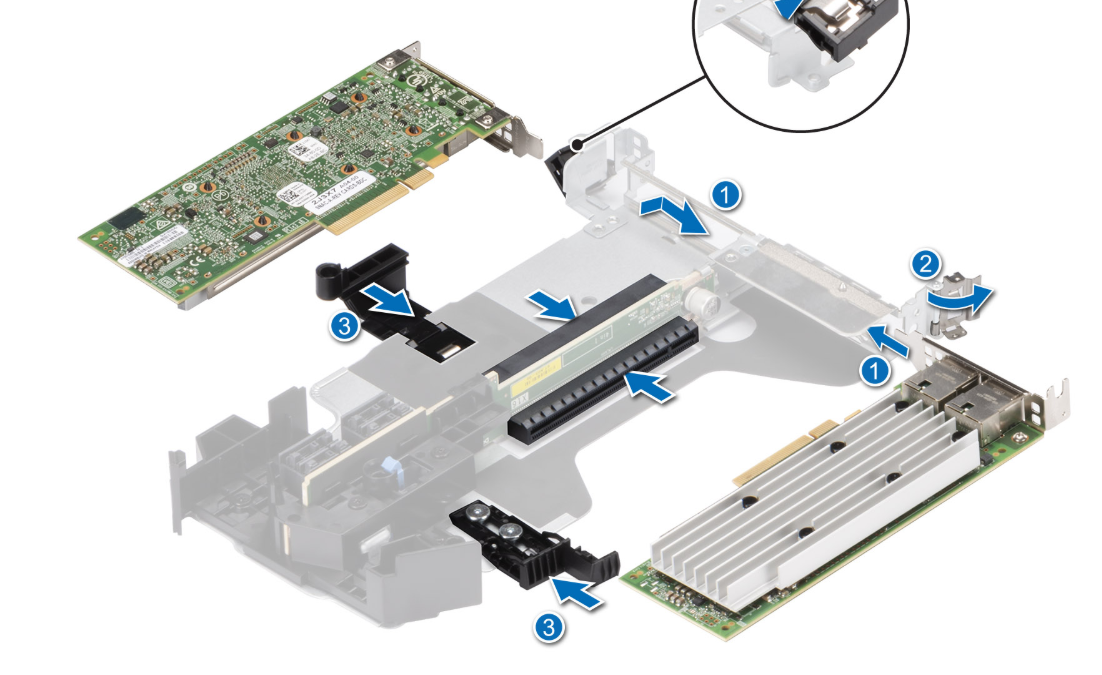

De PCIE-standaardinterface (Peripheral Component Interconnect Express) wordt in het algemeen ondersteund door alle servers, met een slot op het moederbord zelf, zoals in towerservers, of in een PCIE-riserkaart op rackservers. Andere interfacetypen hebben een speciaal slot en hebben meestal slechts één beschikbaar slot.

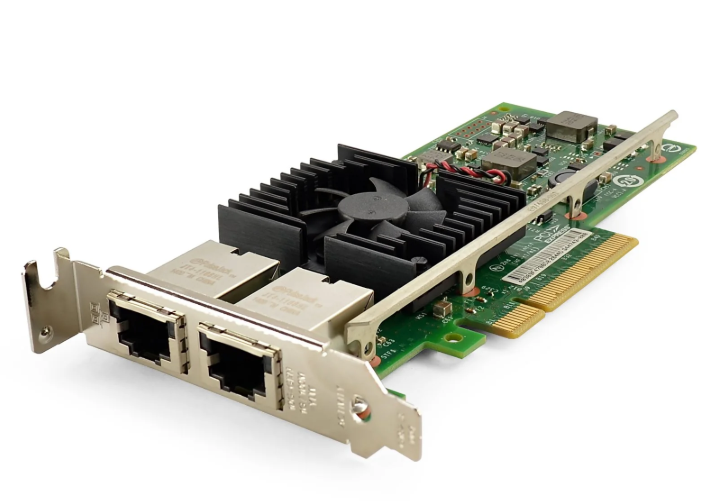

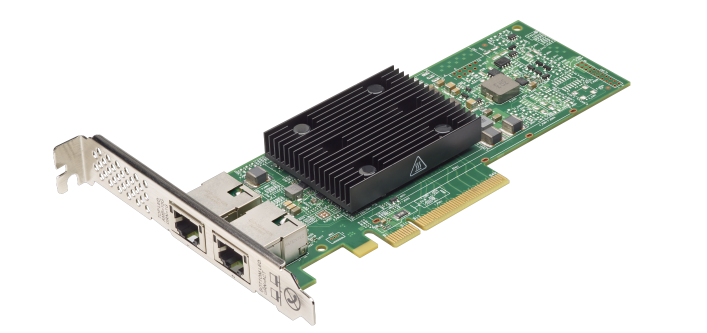

PCIE:

• Het belangrijkste voorbehoud bij PCIE-kaarten is dat ze verschillende snelheidsclassificaties hebben, PCIE zoals Gen3/Gen4/Gen5, en verschillende fysieke slotgroottes, zoals volledige hoogte (FH) of halve hoogte (HH), Low Profile (LP)-slots.
• Als het gaat om de verschillende PCIE-generaties, zijn ze achterwaarts compatibel. Dit betekent dat een PCIE Gen5-kaart zou kunnen werken in een PCIE Gen4-slot, maar dat deze beperkt zou zijn tot de snelheden van het Gen4-slot.

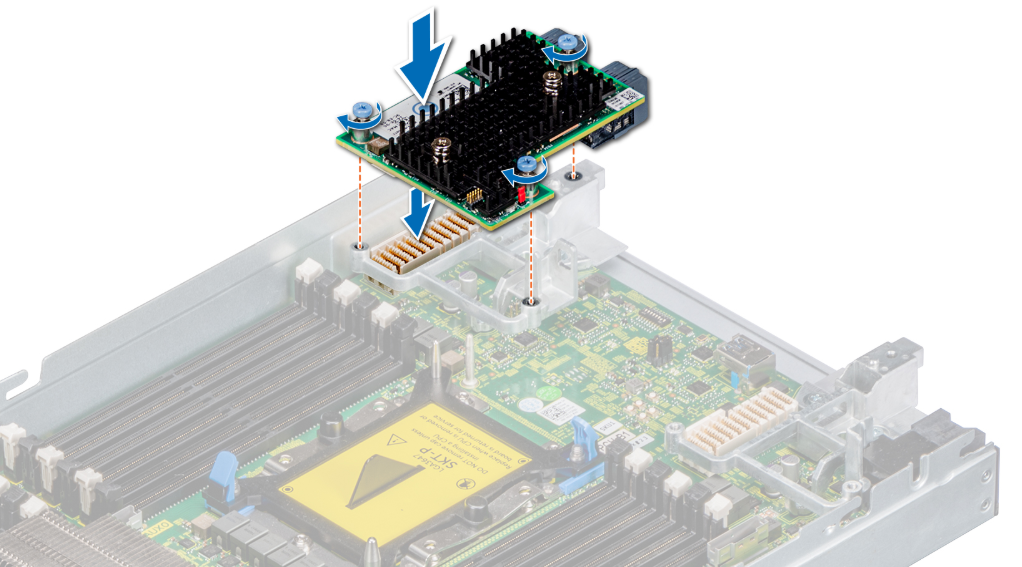

Mezzanine:

• Wordt geïnstalleerd in mezzanineslot op het moederbord

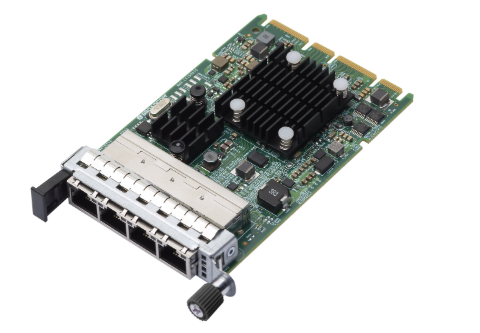

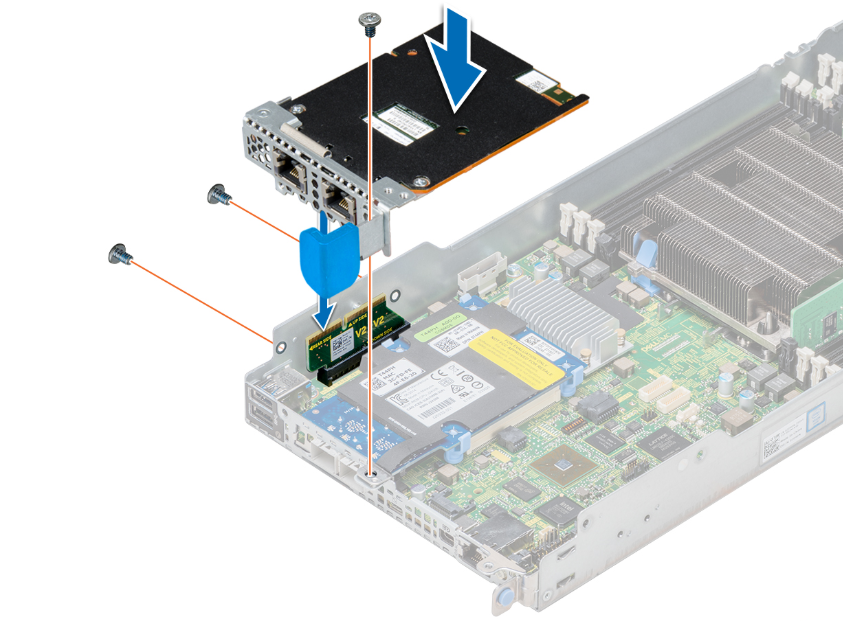

Open Compute Project (OCP):

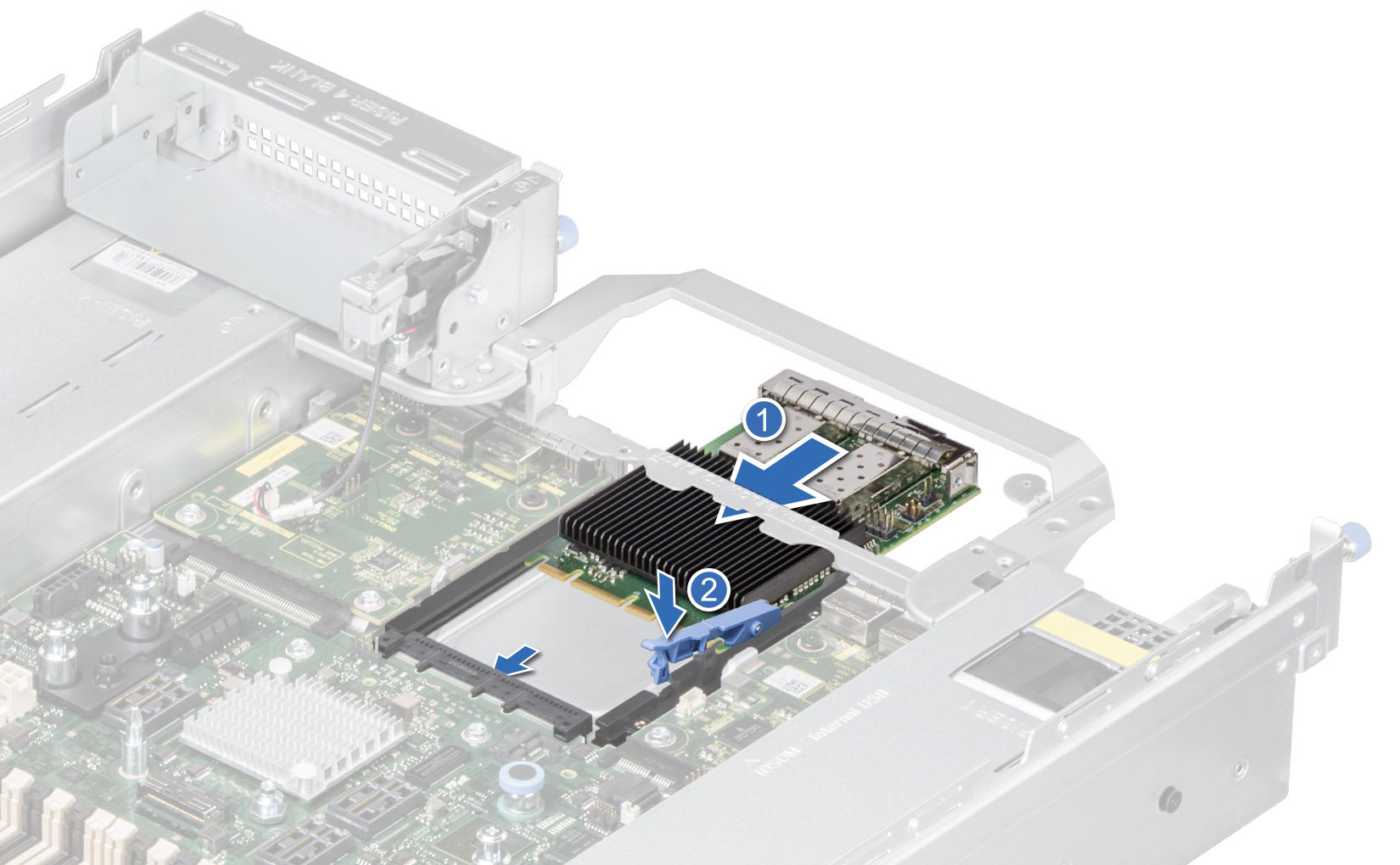

• OCP-NIC's zijn vergelijkbaar met mezzaninekaarten, alleen worden ze vanaf de achterkant van de server in het OCP-slot op het moederbord geïnstalleerd. Sommige OCP-kaarten worden vermeld als OCP Mezz.

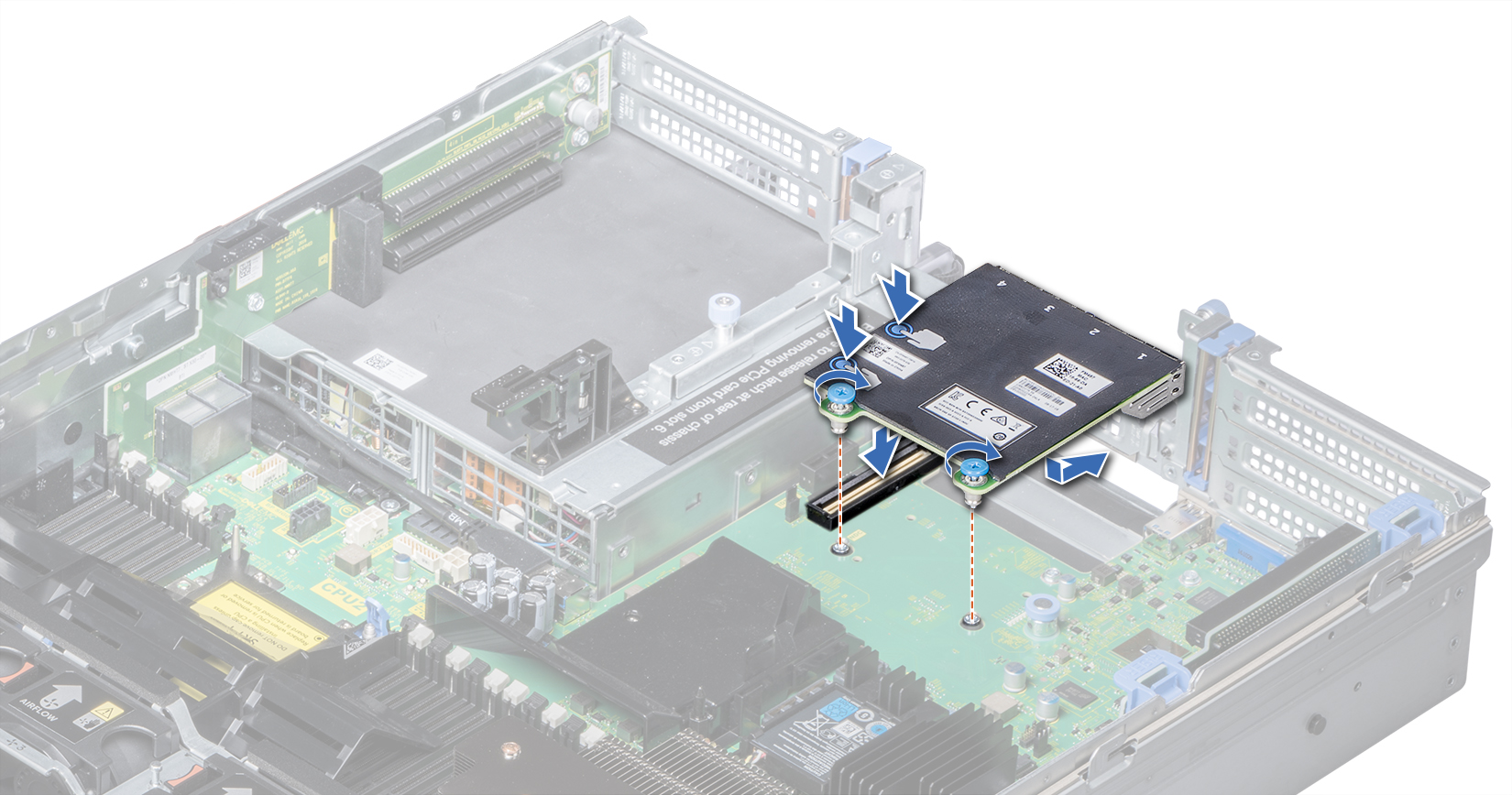

Netwerk dochterkaart (NDC):

• De NDC wordt rechtstreeks op de NDC-slot op het hieronder weergegeven moederbord geïnstalleerd.



Terug naar boven

Bekijk beschikbare risers en slots:

Raadpleeg de installatie- en servicehandleiding van de servers om te controleren welke risers en slots de server beschikbaar heeft.

• Zie artikel voor gedetailleerde informatie: PowerEdge: Problemen met detectie van PCIe-apparaten oplossen

Terug naar boven

Controleer de ondersteuning voor de OS-hardwarecompatibiliteitslijst (HCL):

Meestal komt het grootste probleem met compatibiliteit van OS-ondersteuning.

Oudere NIC's kunnen bijvoorbeeld op hardwareniveau functioneren, maar het geïnstalleerde besturingssysteem biedt mogelijk geen ondersteuning meer voor de kaart of levert geen drivers meer.

Controleer of de geïnstalleerde versie van het besturingssysteem van de server de NIC ondersteunt met behulp van de hardwarecompatibiliteitslijsten van het besturingssysteem.

• RHEL:https://catalog.redhat.com/hardware
• Ubuntu: https://ubuntu.com/certified/servers
• SLES: https://www.suse.com/yesCertified/home
• VMware ESXi:https://compatibilityguide.broadcom.com/
• Windows Server:https://partner.microsoft.com/en-us/dashboard/hardware/search/cpl

Terug naar boven

Controleer de beschikbare firmware-updates op de supportwebsite:

Als er driver- en firmware-updates voor de NIC worden vermeld op de supportpagina van servers, worden de ondersteunde servermodellen en de specifieke NIC's vermeld in het gedeelte met aanvullende informatie over de firmware.

Volg de onderstaande stappen om te controleren of de NIC wordt ondersteund via de beschikbare firmware:

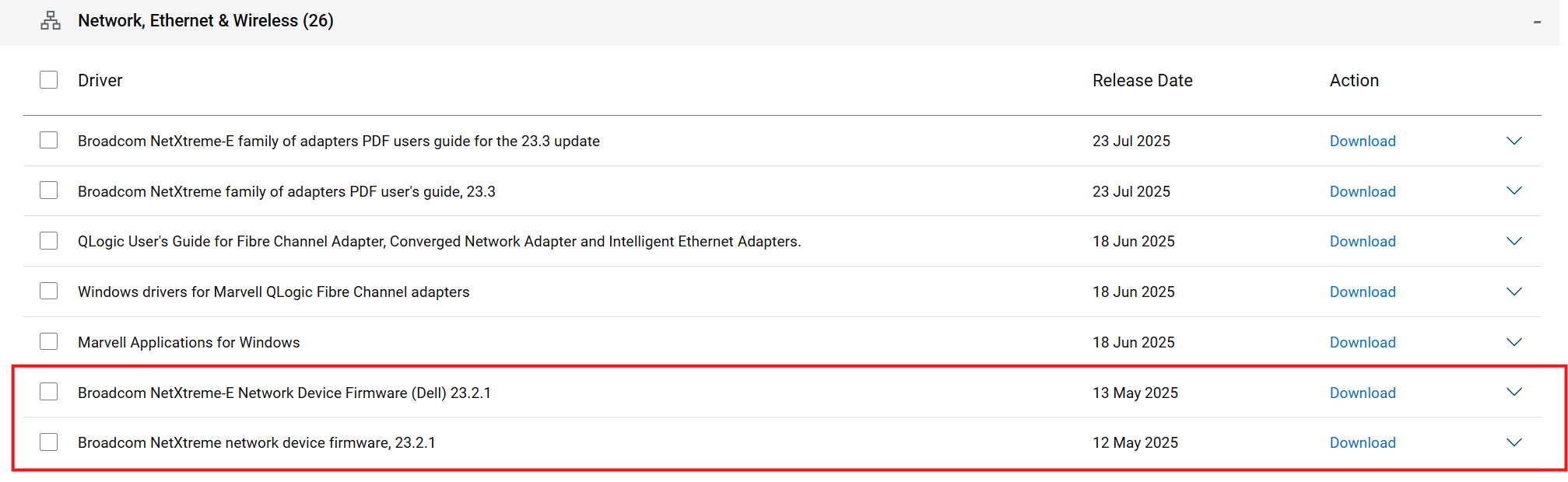

• Op de supportwebsite kunt u, nadat u het servermodel of de tag hebt opgegeven en op Drivers en downloads hebt geklikt, zoeken naar de beschikbare NIC-firmware-updates die overeenkomen met het betreffende NIC-merk. Zoek in het onderstaande voorbeeld de compatibiliteit voor een specifieke Broadcom NIC op.

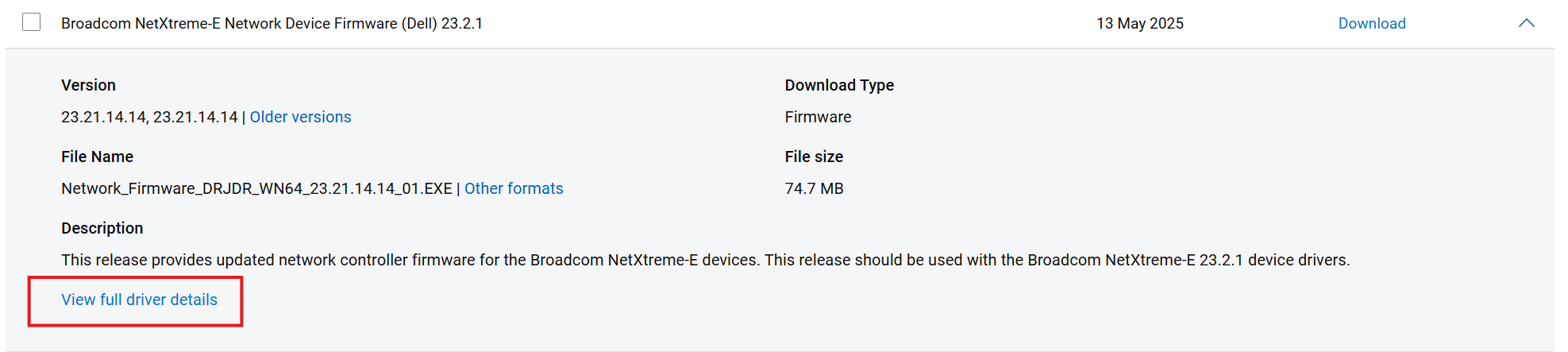

• Wanneer u op de firmware-update klikt om deze te openen, wordt de optie View full driver details weergegeven. Klik op de koppeling.

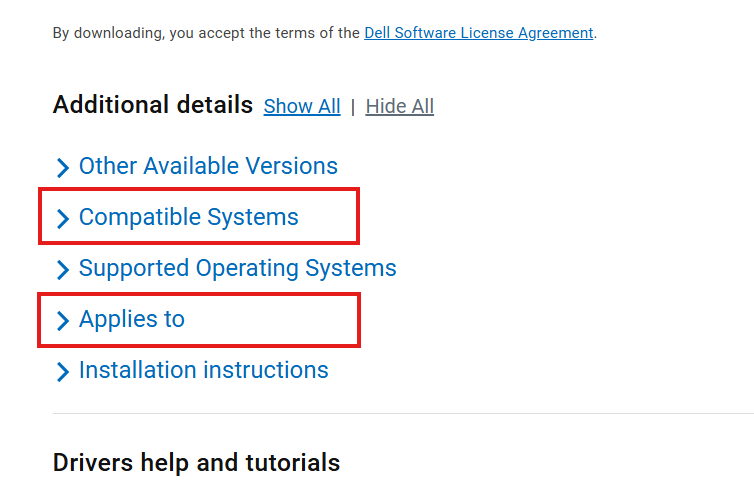

• Op de detailpagina bevindt zich onderaan het gedeelte Aanvullende details waar u Compatibele systemen en de opties Van toepassing op informatie kunt aanvinken.

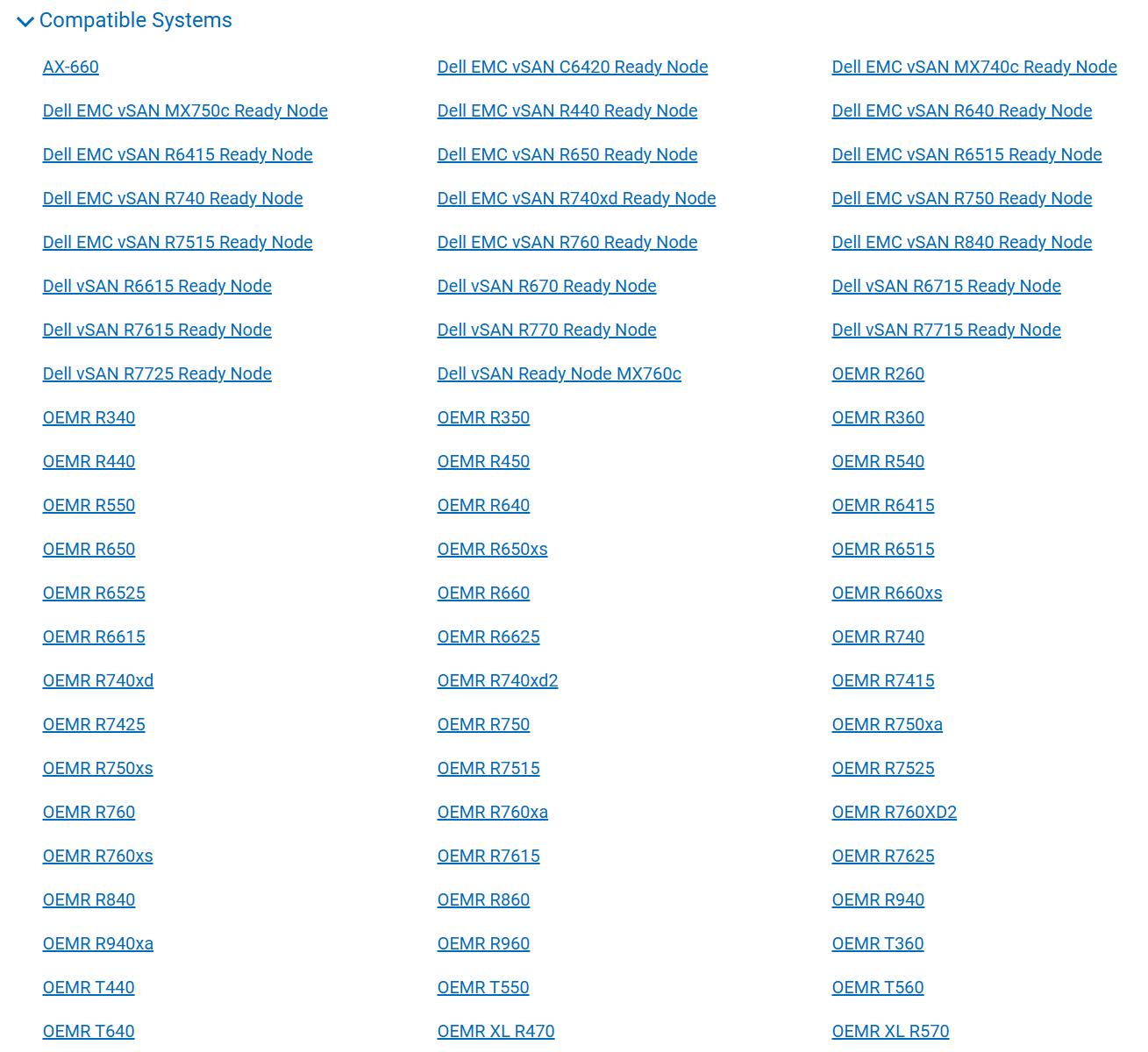

• De optie Compatibele systemen toont een lijst met alle servers die de firmware-update ondersteunen en de NIC-modellen die te vinden zijn in de optie Van toepassing op. Controleer eerst of het vereiste servermodel in de lijst staat.



• De optie Toepassen op toont alle typen NIC's en modellen die de firmware ondersteunen. Hier kunt u controleren of het betreffende NIC-model wordt vermeld.
